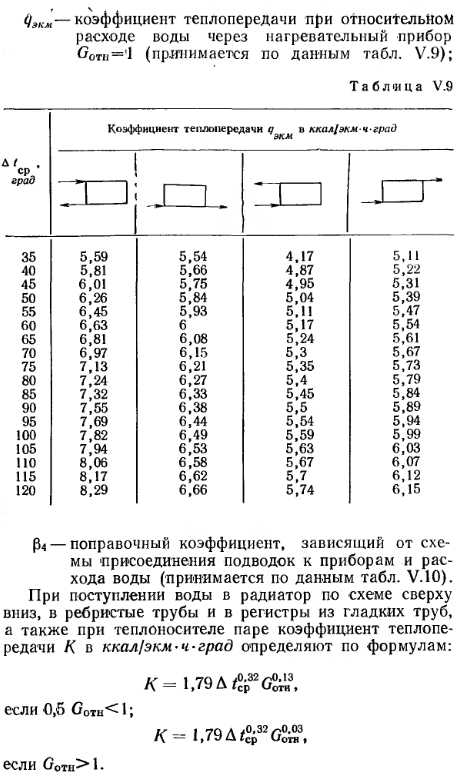

Коэффициент теплопередачи отопительного прибора

Условия, при которых коммунальные службы считают плату за тепло по распределителю

Желание собственника уменьшить плату за центральное отопление естественно. Однако прежде чем устанавливать индивидуальные счетчики тепла или распределители, следует разобраться, при каких условиях коммунальные службы учитывают показания таких приборов.

ИПУ монтируется в отдельном жилом помещении. В коммунальной квартире допускается установка в каждой комнате. То есть он монтируется на границе распределения ответственности жилого помещения от нежилого.

А распределители крепятся непосредственно к каждой батарее

При этом не важно, горизонтальная или вертикальная разводка тепла и где смонтирована батарея

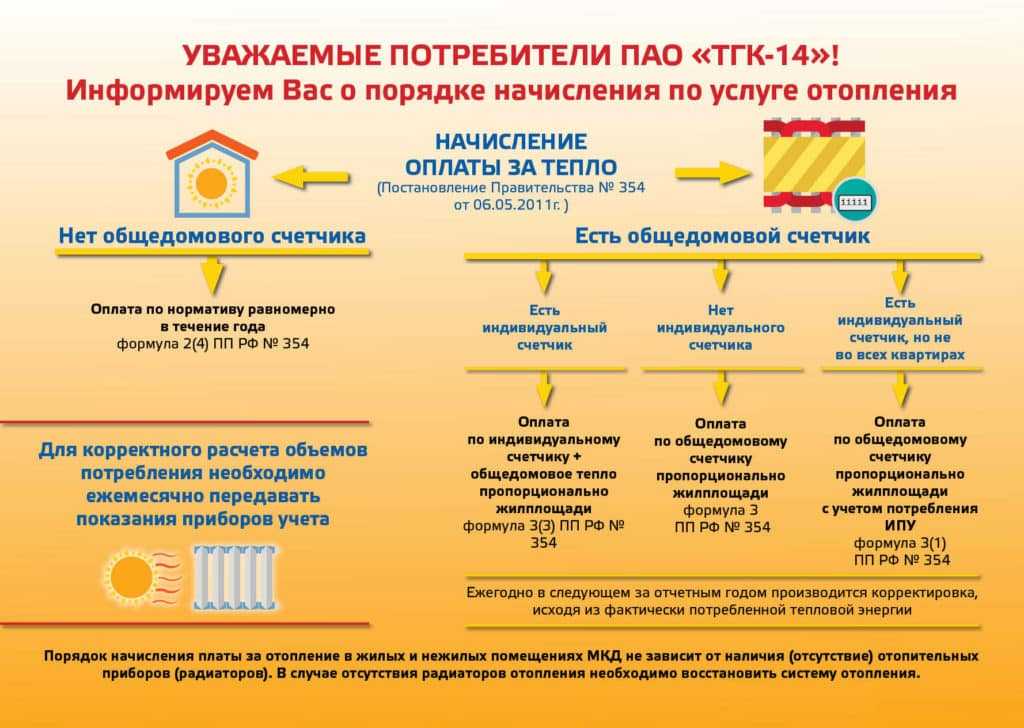

Начисление оплаты за тепло регулируются Правилами предоставления коммунальных услуг (ПП РФ от 06.05.2011 года № 354). В нем описывается применение показаний распределителя для оплаты.

Пункт 2 абзац 16 Правила №354 дает определение, что такое радиаторный распределитель.

Этими же Правилами пункт 2 абзац 6 определено, что такое индивидуальные приборы учета.

Таким образом, становится понятно, что приборы распределения тепла не являются приборами учета. Однако Правило № 354, пункт 42,1 абзац 7 допускает, что если МКД, оснащенный ОПУ, а в помещениях общей площадью составляющей более 50% от общей площади дома, установлены приборы (распределители или вычислители) на радиаторы, оплата производится согласно абзацев 3,4 настоящего пункта. То есть по распределителям.

При этом корректировка оплаты производится не реже одного раза в год. Общим собранием собственников может быть установлена более частая корректировка.

Если в квартире имеются ИПУ и распределители, то в расчет принимаются показания ИПУ. ИПУ является прибором учета. Показания распределителей учитываются только при отсутствии индивидуальных счетчиков.

Показания распределителей используются коммунальными службами для корректировки оплаты тепла в квартире за фиксированный отрезок времени.

Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м2.
Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м2 необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

Сравнение теплоотдачи радиаторов отопления по совокупности характеристик: таблица

Материал изготовления	Модель	Номинальная тепловая мощность 1 секции (Вт)	Стоимость секции (руб.)	Итог: стоимость 1 кВт тепловой мощности (руб.)
Биметаллические	Rifar Base 500 x4 500/100	204	700	3 431,4
Sira Ali Metal 500 x4	187	560	2 994,7
Royal Thermo Vittoria 500 x4	167	590	3 532,9
ROMMER Optima Bm 500 x4	160	395,25	2 470,3
Алюминиевые	Rifar Alum 500 x4	183	550	3 005,5
Global ISEO 500 x4	181	550	3 038,7
Royal Thermo Revolution 500 x4	171	497,5	2 909,4
ROMMER Al Optima 500 x4	155	359	2 316,1
Чугунные	МЗОО МС-140М-500 x4	160	508	3 175
МС-140 — 500 x4	160	480	3 000
Стальные	Kermi FKO 11 500 400	459 (панель)	2 069 (панель)	4 507,6
Buderus Logatrend K-Profil 22 500 400	730 (панель)	2 300 (панель)	3 150,7

Известно, что самая высокая теплоотдача у биметаллических радиаторов отопления, они имеют все положительные свойства алюминиевых, но за счет стальных труб могут быть установлены в любую систему

Однако мы рекомендуем обращать внимание не только на показатели теплоотдачи, а на стоимость 1 кВт мощности. Чем больший показатель теплового потока, тем дороже отопительный прибор, но приборы с повышенной мощностью не всегда оправдывают себя

Опрос: на каких радиаторах отопления вы остановили выбор?

Теплоотдача радиаторов отопления

В чем измеряется и как считается теплоотдача радиаторов

Теплоотдача радиатора — показатель, который обозначает количество тепла, переданного радиатором помещению в единицу времени. Измеряется она в Ваттах (Вт). Также в интернете можно встретить другие названия этого показателя: тепловая мощность, мощность, тепловой поток. В качестве единицы измерения теплоотдачи можно встретить также кал/час, их можно перевести в Ватты и наоборот по зависимости: 1 Вт = 859,8452279 кал/ч.

Передача тепла помещению происходит двумя процессами: излучением и конвекцией. Конструкция современных отопительных приборов разработана так, чтобы, комбинируя оба процесса, достичь максимальной теплоотдачи.

Тепловая мощность радиаторов зависит кроме его конструкции от трех величин: температуры теплоносителя на входе радиатора, на выходе и температуры воздуха в помещении. Температурный напор (Δt, K) представляет разность температуры радиатора и помещения. Температура радиатора берется как средняя между температурами на входе и выходе из радиатора. Т.о., простая формула температурного напора следующая:

где Δt — температурный напор, К; t_под. — температура теплоносителя на входе в радиатор, K; t_обр. — температура теплоносителя на выходе, K; t_помещ. — температура воздуха в помещении, K.

Эта формула широко используется как для расчетов, так и в справочной литературе. Но расчет температуры радиатора как среднеарифметическое значение не отражает действительной температуры радиатора. Более точное значение можно получить, пользуясь логарифмической зависимостью, тогда логарифмическая формула температурного напора будет выглядеть так:

В технической документации производителей радиаторов можно встретить значения теплоотдачи, полученные по трем основным методам испытаний: по стандартам EN-442, DIN 4704 и НИИСТ. EN 442 — общеевропейский стандарт, на который ориентируются все производители отопительных приборов. Испытания проходят при температурном режиме 75/65/20 в кабине, где охлаждаются потолок, пол и стены кроме противоположной радиатору. В соответствии со стандартом DIN 4704 отопительный прибор испытывается при режиме 90/70/20 и охлаждаются все ограждающие конструкции. По НИИСТ температурный напор составляет 70oC, не охлаждаются стена напротив радиатора и пол, радиатор отделен от стены теплоизолирующим экраном. Теплоотдача, полученная по разным стандартам может отличаться на 1-8%.

Если в системе отопления используется иной температурный режим, то теплоотдачу отопительных приборов нужно пересчитать. Это можно сделать по формуле пересчета теплоотдачи:

где Ф — теплоотдача при выбранном температурном режиме; Ф_SL — нормативная теплоотдача (по EN-442: теплоотдача в режиме 75/65/20); Δt_ln — фактический температурный напор, рассчитанный логарифмическим способом (для упрощения можно способом среднего арифметического); Δt_норм — нормативный температурный напор, т.е исходный: EN 442 — 50o, DIN 4704 — 60o, НИИСТ — 70o (расчет средним арифметическим, для точности пересчитать); n — экспонент (указывается производителем).

Показатель n характеризует конструкцию радиатора. Чем выше этот показатель, тем значительнее падает теплоотдача при низкотемпературных режимах отопления, и, наоборот, быстрее возрастает при высоких температурах теплоносителя.

Онлайн калькулятор для пересчета теплоотдачи стальных панельных радиаторов

В данной он-лайн программе учитывается влияние на теплоотдачу радиаторы таких факторов: атмосферное давление (влияет на теплоотдачу до 4%), способ подключения радиатора (влияет на теплоотдачу до 22%). Также программа позволяет пересчитывать фактическую теплоотдачу радиатора в зависимости от температурного напора и расхода теплоносителя, однако, для этой цели лучше пользоваться технической документацией производителя. Программу же можно использовать для дешевых и малоизвестных марок радиаторов, по которым недостаточно данных.

Тепловая мощность радиатора, Вт при Δt=oC

Температура теплоносителя (подача), oC.

Температура воздуха в помещении, oC.

Атмосферное давление, мм.рт.ст.

Расход теплоносителя через радиатор, кг/с

Подключение радиатора сверху внизснизу внизснизу вверх

Длина радиатора, мм 400500600700800900100012001400160018002000230026003000

Тип радиатора 1011122233

Пересчитанная мощность радиатора, Вт

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

алюминиевые;
биметаллические;
чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

тепловая мощность;
допустимое рабочее давление;
давление опрессовки (испытания);
вместительность;
масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Стандарты температуры теплых полов под финальным покрытием

Температурные стандарты ГОСТ для разных типов помещений

В нормах и регламентах СНиП установлены следующие нормативы:

Максимальная температура и минимальная варьируются в пределах +26-35 С;
Теплый пол под ламинатом, паркетом и если уложен прочий ламинированный материал не нужно прогревать более +27 С, иначе повредится покрытие;
Температура теплого пола под плитку может быть +28-33С

Но тут важно смотреть, какой именно плиточный материал уложен: с подложкой или «холодный» вариант, имеет важно и назначение помещения (ванная, фойе). Исходя из данных параметров, определяется температурный нагрев теплого пола;
Под ковровое покрытие достаточно нагревать теплоноситель до +27С;
Под линолеум не нужно прогревать теплый пол выше +26 С, особенно, если это линолеум с утеплителем.

В зависимости от того, для чего используется помещение, выставляется температурный режим. Главное, помните, что напольный материал имеет свойство рассыхаться, деформироваться от жара или трескаться. Все остальные параметры и допустимые значения нагрева системы запомнить довольно просто.

Таблицы теплоотдачи радиаторов отопления разных материалов

Главная задача радиаторов отопления — эффективный и качественный обогрев комнаты, в которой он установлен.

Это зависит от такой характеристики как теплоотдача. Этот показатель измеряется в Вт и указывает на то, сколько тепловой энергии выделяется радиатором в течение определенного периода времени.

Он является уникальным для каждого радиатора и зависит от его размера, материала, из которого он изготовлен и от теплоносителя.

На теплоотдачу может влиять также способ его подключения и особенности размещения. Это можно понять на простом примере — радиатор, встроенный в нишу, будет отапливать помещение медленнее, чем установленный обычным образом.

Расчет теплоотдачи радиатора

Теплоотдача радиатора рассчитывается по формуле:

где: k — коэффициент теплопередачи радиатора, Вт/м*К;

А — площадь поверхности радиатора, м²;

ΔT — температурный напор — разность между температурой радиатора и отапливаемого помещения, °С.

В данном случае, значение разницы температур будет одинаковым при вычислении ее в градусах и Кельвина и Цельсия .

Таблица. 1 Коэффициент теплоотдачи радиаторов по материалу

Тип радиатора по материалу

Коэффициент теплоотдачи (Вт/м*К)

Итак, биметаллические обогреватели по сравнению с другими являются самыми эффективными. Все дело в их конструктивных особенностях. они представляют собой алюминиевый корпус с прочным каркасом из стальных трубок внутри него. Такой радиатор подойдет как для квартиры в многоэтажном доме, так и в коттедже.

Алюминиевые радиаторы уступают биметаллическим в плане эффективности теплопередачи, но они имеют меньший вес и стоят дешевле. Помимо этого алюминиевый сплав может быть подвержен негативному воздействию некачественного теплоносителя.

Чугунные радиаторы существенно отличаются от всех остальных. Обладая значительным весом, они являются наименее эффективными. Их главные преимущества — долговечность и высокая тепловая инерция. Они дольше держат тепло и продолжают обогревать помещение даже спустя какое-то время после отключения котла.

Как увеличить теплоотдачу?

Благодаря имеющемуся соотношению объема трубы к площади ее поверхности, достаточно часто возникает необходимость увеличить ее способность отдавать тепло. Это требуется для наиболее эффективного отопления помещений.

О том, как увеличить теплоотдачу трубы, известно уже давно, на практике применяли и применяют следующие способы.

Пример эффективного увеличения теплоотдачи – конвектор, применявшийся в системах отопления

еще в советские времена. Он представлял собой согнутую трубу (U-образная форма) с наваренными перпендикулярно ей пластинами. Данный метод называется оребрение, он применяется и в современных отопительных устройствах.

Неплохой результат дает и окраска излучающих тепло поверхностей матовой черной краской. Конечно это не слишком хороший вариант с точки зрения дизайнера, но он существенно повышает инфракрасное излучение прибора.

Обеспечить более высокую теплоотдачу системы отопления можно было путем увеличения площади поверхности нагревательных элементов.

Раньше это достигалось несколькими способами:

Увеличение длины труб. Простой пример – обычный полотенцесушитель, коэффициент теплоотдачи трубы, конечно, не меняется, более эффективный обогрев получали именно за счет увеличения длины.
Еще один способ повышения эффективности отопления — применение регистров. Они представляют собой несколько параллельных линий труб, отдача тепла и в этом случае достигалась за счет увеличения рабочей площади устройства. Конечно, сравнивать теплоотдачу регистра и современных отопительных приборов нельзя, но в недавнем прошлом подобная конструкция во многих случаях становилась единственно возможной.

Появление новых материалов дало возможность использовать другие способы повышения эффективности отопления. Самый популярный — теплый водяной пол, правда, в последнее время стальные трубы в этой сфере не применяются, появились более современные материалы, но принцип тот же.

Существенное увеличение длины греющих элементов позволяет получить эффективное отопление.

Сейчас для монтажа систем водяного теплого пола, в основном, применяют металлопластик и другие виды полимерных труб.

В связи с тем, что теплоотдача трубы стальной все-таки ограничена, все чаще стали применяться другие материалы, например алюминий. Радиаторы из него обладают высоким коэффициентом теплоотдачи.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод

Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать

У каких радиаторов отопления самая высокая теплоотдача

Что касается характеристик металлов, то наименьшей теплоотдачей обладает сталь, а наибольшей – биметалл (сочетание алюминия и стали).

Материал	Теплоотдача (Вт/м*К)
Сталь	47
Чугун	52
Алюминий	202-236
Биметалл	380

Однако это лишь свойства металлов, представляющие общую картину. Теплоотдача, в меньшей степени, но зависит и от межосевого расстояния, площади секции, технологии изготовления. Поэтому мы рекомендуем рассмотреть эффективность каждого вида радиатора в целом, а затем сравнить конкретные наиболее удачные модели, выбрав самые эффективные из них.

Биметаллические

Germanium NEO BM 350. В среднем показатель теплоотдачи биметаллических радиаторов является самым высоким. В зависимости от модели – от 140 Вт до максимальной на рынке мощности в 280 Вт на 1 секцию (модель Sira RS 800). Представляют из себя сочетание стальных проводящих каналов и алюминиевого оребрения, быстро нагреваются и сразу же отдают тепло.

Приборы рассчитаны на рабочее давление системы до 35 атм. Даже самые простые модели имеют срок службы не менее 20 лет. Стоимость за секцию 395-2190 руб.

Алюминиевые

Fondital Vision Innovatium 500. Близкими к биметаллическим являются показатели теплоотдачи алюминиевых радиаторов отопления, некоторые дорогостоящие модели могут иметь более высокую мощность и эффективность, чем простые биметаллические приборы.

В зависимости от модели тепловая мощность может быть в пределах от 130 Вт до 220,9 Вт на 1 секцию (модель Roca Dubal-80). При высокой эффективности, они, в сравнении с биметаллическими, имеют много эксплуатационных нюансов

При выборе необходимо обращать внимание на рабочее давление, иногда оно не превышает даже 10 атм

Главным недостатком является необходимость поддержания определенной кислотности теплоносителя (воды), что сложно даже в частном доме, не говоря уже о квартире с центральным отоплением. В противном случае, уровень pH более 7,5 быстро разрушит приборы. Стоимость 1 элемента – от 350 до 1200 руб.

Стальные

Stelrad Compact 22-500. Тепловая мощность стальных панельных батарей относительно небольшая, но оптимальная, особенно в соотношении цена-результат. Они быстро нагреваются, обладают лучшими конвекционными характеристиками (воздух прогревается заметно быстрее), но и быстро остывают. В зависимости от модели, теплоотдача равна 179-13 173 Вт (модель Kermi FTV 330930).

Показатель указывается для всего прибора (т.к

они не имеют секций), поэтому при выборе нужно обращать внимание на длину. Стоимость также имеет самый обширный диапазон – от 1300 до 60 000 руб за панель

Как грамотно выбрать стальные радиаторы отопления Виды, критерии выбора, лучшие модели и цены

Чугунные

Модель МС-140. Самую низкую теплоотдачу имеют чугунные радиаторы отопления – от 80 до 160 Вт на секцию (известные МС 140). Преимуществом и в то же время недостатком является низкая инерционность: прибор дольше других остывает, но это делает его неподходящим для точной регулировки климата автоматикой.

Чугунные батареи имеют большой объем теплоносителя и существенную массу. Однако чугун устойчив к любым перепадам давления в системе, загрязнениям теплоносителя, не поддается коррозии. Стоимость начинается от 500 рублей за секцию и может достигать 9 000 руб., если это декоративные иностранные высококачественные модели.
