Коллекторная разводка труб водоснабжения в квартире: схема, как сделать своими руками

Общие принципы проектирования

Единой инструкции по составлению рабочего проекта систем коллекторного отопления не существует. В каждом отдельном случае отопительные приборы и оборудование подбираются индивидуально. Но каждому заинтересованному человеку будет полезно ознакомиться с несколькими советами общего характера.

Коллекторная схема – не для городской квартиры.

Исключением можно считать случаи, когда строители в новых домах дополнительно устанавливают в квартиры одну пару вентилей, к которым можно подключить отопительный контур произвольной конфигурации. В этом случае смело устанавливается коллекторная разводка. При общих стояках на все квартиры коллекторная система невозможна.

Предположим, в квартире проходит несколько стояков и к каждому подключены один – два прибора отопления. Вы хотите, чтобы была смонтирована общая коллекторная схема, и устанавливаете на один стояк пару гребенок с разводкой тепла по всей квартире, отключившись от всех остальных стояков. В результате Вы получите на вашей врезке большой перепад давления и температуры «обратки». Это приведет к тому, что у соседей по стояку батареи в квартирах будут почти холодными. В результате неизбежен визит представителя жилконторы, который составит акт о незаконном изменении конфигурации отопления и обяжет сделать дорогостоящую переделку отопительной системы.

Смонтирована система должна быть так, чтобы автоматический воздухоотводчик находился непосредственно на коллекторах. Это оптимальный вариант, т. к. рано или поздно в контуре через них пройдет весь воздух.

Коллекторная система разводки имеет много особенностей, но некоторые из них характерны и для систем отопления других типов:

Контур должен быть укомплектован расширительным баком, объем которого должен превышать 10% суммарного объема теплоносителя.
Расширительный бак лучше всего разместить перед циркуляционным насосом, на «обратке», по ходу движения воды. При использовании гидрострелки схема должна быть спроектирована так, чтобы бак был установлен перед основным насосом, обеспечивающим циркуляцию воды в малом контуре.
Выбор места установки циркуляционных насосов в каждом контуре непринципиален, но лучше устанавливать их на обратной подаче. Здесь меньше рабочая температура. Монтировать насос надо так, чтобы расположить вал строго горизонтально. В противном случае при первом воздушном пузыре устройство останется без смазки и охлаждения.

Выбор труб

Чтобы определиться, какими трубами монтируется коллекторная система отопления, необходимо разобраться в специфике коллекторной разводки. Вспомним, что может повлиять на наш выбор:

Трубы необходимо выбирать из тех, которые продаются в бухтах. Это позволяет не делать соединений в разводке, установленной внутри стяжки.
Трубы не должны бояться коррозии, иметь долгий срок службы. Причина все та же: вскрывать бетонный пол из-за замены труб не входит в наши планы.
Прочность на разрыв и термостойкость труб подбирается в зависимости от рабочих параметров отопления. Для радиаторов в частном доме оптимальные параметры – 50 — 75°С температуры воды и давление в 1,5 атм., для теплых полов при том же давлении достаточно 30 — 40°С.

Когда коллекторная система отопления монтируется в многоквартирных домах, что бывает довольно редко, рабочее давление должно быть 10 – 15 атм. при допустимой температуре водоносителя — 110 – 120°С. Исходя из этих параметров и приходится делать выбор труб.

Монтировать коллекторную разводку необходимо при строительстве дома. После укладки чистового пола монтаж данной системы будет экономически нецелесообразным, т. к. полы придется вскрывать. Чаще всего в этом случае применяют открытую разводку систем отопления.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора

Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы. Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Давление системы

Очень важно установить при каких значениях оборудование может безупречно функционировать. Какое количество электрической энергии будет потреблять коллектор

Какое количество приборов отопления планируется подключить к распределительному коллектору. Пропускная способность устройства. Возможность добавления контуров при увеличении количества приборов отопления. Наличие дополнительных элементов контроля и автоматики. Известность завода-изготовителя и отзывы о нем.

Гидравлический расчет водоснабжения квартиры

Под гидравлическим расчетом водопровода подразумевается расчет трех параметров:

расход воды в отдельных участках трубопровода;
скорость движения воды в трубопроводе;
диаметр труб, при котором спад напора будет приемлемым.

Если, учитывая потери на движение по трубопроводу, напор окажется ниже нормы, потребуется установка на подаче воды побудительного насоса.

Выстроенные на сгонах-тройниках водопроводящие коммуникации проще монтировать и скрывать от взгляда. Однако последнему водопотребляющему прибору напора может не хватить (+)

Установить нормативный расход воды по определенному сантехническому оборудованию можно либо из его техпаспорта, либо, в обобщенном формате, по СП 30.13330.2012 (приложение А1).

Сведения по нормативному расходу из названного приложения, применимые к бытовой сантехнике, указаны в таблице на картинке.

Чем больше оборудования подключено к водопроводной сети и чем чаще оно используется одновременно, тем болеевелик риск недостаточного напора. Особенно это касается последовательных трубопроводов (+)

Поскольку в квартире сантехнические приборы состоят в контуре одной водопроводной сети и предполагается их одновременное использование, расходы по ним суммируются.

К примеру, в составе квартирной сети водоснабжения имеются умывальник, душ и унитаз, одновременная работа которых вполне возможна. Суммируем наибольшие секундные расходы двух первых приборов: 0,15+0,2=0,35 л/с.

В отношении унитаза в таблице приводится максимальный расход воды в секунду для слива, не для набора бачка. Поэтому нужно пересчитать в секунды среднечасовой расход по этому сантехническому прибору: 4:3600=0,0011 л/с. Общий секундный расход по трем приборам составит: 0,35+0,0011= 0,3511 л/с.

Полотенцесушитель

Полотенцесушитель выполняет в ванной или совмещенном санузле две задачи:

Собственно сушит повешенные на него полотенца и белье;
Обеспечивает обогрев помещения. Согласно действующим СНиП, норма температуры в ванной — 25 градусов.

В домах постройки 70-х и более ранних годов прошлого века полотенцесушители подключались в разрыв между стояком и подводкой ГВС. Соответственно, они могут нагреваться только во время разбора горячей воды в вашей квартире.

Сушилка установлена в разрыв подводки ГВС

Можно ли радикально изменить ситуацию?

Увы, нельзя. Даже если установить полотенцесушитель в разрыв стояка, он все равно не будет греть круглосуточно: в домах старой постройки не предусмотрена циркуляция воды в системе ГВС. Тупиковая схема подразумевает движение воды во время водоразбора и никак не иначе.

В более новых домах полотенцесушители представляют собой изгиб стояка горячей воды и благодаря ее циркуляции греют круглосуточно. Однако эта схема тоже не оптимальна: она не позволяет отключить нагрев в летнюю жару.

Правильное же подключение сушилки выглядит так: она врезается параллельно стояку (с байпасом между врезками) и снабжается парой отсекающих кранов. Если в ванной станет жарко, вы всегда сможете прикрыть краны, не нарушая циркуляцию в стояке.

Правильное подключение полотенцесушителя: с байпасом и отсекающими шаровыми кранами

Расчет диаметра водопроводных труб

Сечение водопроводной трубы, точнее площадь сечения, определяется формулой:

S=π·r2,

где:

S – площадь сечения трубы, м2;
π – число «пи» с достаточным значением 3,14;
r – радиус внутреннего сечения, м.

Как правило, в отношении стальных труб значение радиуса приравнивается к половинному значению их условного прохода (ДУ). У пластиковых труб номинальный наружный диаметр и внутренний диаметр обычно отличаются на шаг. Например, у 40 мм полипропиленовой трубы внутренний диаметр примерно соответствует 32 мм.

Пользуясь только формулой расчета площади сечения труб, рассчитать необходимые пропускные параметры водопровода не получится.

Необходимо воспользоваться еще одной формулой:

Q=V·S,

где:

Q – расход воды, м3;
V – скорость потока воды, м/с;
S – площадь сечения трубы, м2.

Нормативы для внутренних водопроводов ограничивают диапазон скорости воды в пределах 0,7-1,5 м/с. Если вода будет двигаться с большей скоростью, то водопроводные трубы довольно громко зашумят. Определим внутреннее сечение трубопровода, учитывая наибольшую допустимую скорость воды.

Чем выше скорость жидкости в водопроводных трубах, тем более велико сопротивление ее продвижению. Причемпри падении напора в 16 мм трубопроводе из-за недостаточного сечения повысительный насос не поможет (+)

Прежде переведем расчетный расход воды, используя подсчитанные выше данные для умывальника, унитаза и душа, в кубометры в секунду: 0,3511·0,001= 0,0003511 м3/с.

Теперь получится рассчитать минимальную площадь сечения трубопровода, применив вторую формулу и введя максимально допустимое значение скорости воды: S=0,0003511:1,5=0,000234 м2.

Определим радиус внутреннего сечения водопровода по первой формуле: r2=0,000234:3,14=0,00007452. Вычисляем корень из полученного значения и получаем: r=0,00863 м. Соответственно, в миллиметрах радиус внутреннего сечения будет 8,63 мм.

Умножив полученное значение радиуса на два, находим требуемый диаметр трубы для водопровода: 8,63·2=17,26 мм. Т.е. оптимальное ДУ трубопровода составит 20 мм (округление в большую сторону).

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Солнечный коллектор возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
обрезки медной трубы с резьбой на 16 мм с одной стороны;
заглушки и вентили;
трубы для подключения к коллекторному узлу;
бак-накопитель с объемом от 50 до 80 литров;
деревянные планки для изготовления каркаса;
лист пенополистирола толщиной 30-40 мм;
стекло, можно взять оконное;
алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Товары на рынке

Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Разводка труб

Разводка водоснабжения в коттедже может быть выполнена по одной из двух схем:

Изображение	Описание

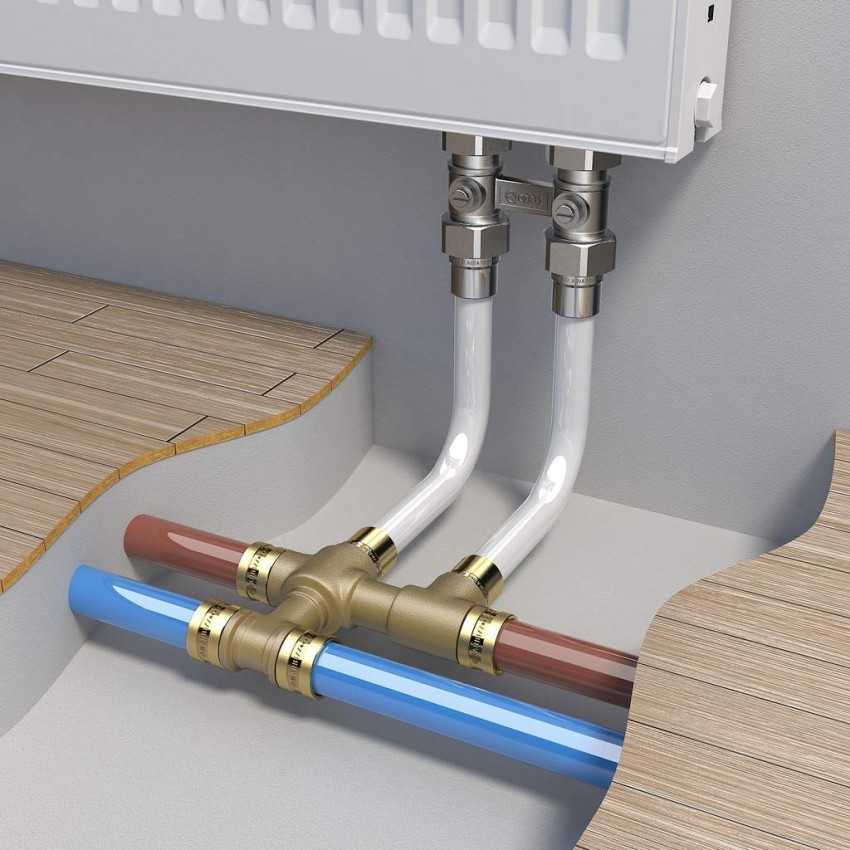

Последовательная, или тройниковая разводка	Тройниковая подразумевает последовательное подключение сантехнических приборов к общей подводке. Достоинства решения — низкая материалоемкость и возможность открытой прокладки. Скрытый монтаж труб затрудняет обслуживание коттеджей: водоснабжение рано или поздно будет нуждаться в ремонте (подтяжке фитингов, перемотке резьб, замене уплотнителей и т.д.). Недостаток — падение напора на всех приборах при разборе воды на одном из них.
Коллекторный шкаф	Коллекторная разводка (с коллектором-гребенкой и своей подводкой к каждому прибору) исключает падение напора. Оборотная сторона удобства эксплуатации водопровода — большая суммарная длина труб и необходимость их скрытой прокладки.

Несколько базовых правил, согласно которым выполняется монтаж водоснабжения в коттедже и разводка канализации:

Горячие трубы монтируются над холодными. Инструкция связана с тем, что в противном случае восходящий поток воздуха от розлива или подводки ГВС будет нагревать холодную воду;
Система ГВС при большой протяженности труб делается циркуляционной. Насос, установленный в замкнутую подводку, обеспечивает мгновенную подачу горячей воды к любому крану. В противном случае вы будете бесполезно сливать большое количество воды в ожидании ее нагрева;

Водоснабжение в коттедже: схема с циркуляционным ГВС

Канализация прокладывается по возможности открыто (с разводкой по подвалу или подполу). В этом случае при серьезном засоре вы всегда сможете вскрыть проблемный участок;

Монтаж канализации в подполе

Уклон канализационных труб должен быть постоянным по всей их длине. Для труб диаметром 100-110 мм оптимальный уклон равен 2 см на метр длины, для диаметра 50 мм — 3 см/м;

Уклон для разных диаметров канализационных труб

Диаметр канализации по ходу движения стоков не должен уменьшаться;
Раструбы канализации ориентируются против направления движения сточных вод. В этом случае уменьшается вероятность засора зацепившейся за выступ или заусенец тряпкой или шерстью домашних животных;

Раструбы направлены против движения стоков

Пластиковая канализация крепится к конструкциям дома с шагом не больше 10 диаметров. При большем шаге трубы со временем провисают и образуют контруклоны, становящиеся причиной засоров.

Шаг между точками крепления — не больше 10 диаметров

Видео в этой статье позволит вам узнать больше о том, как выполняется монтаж водоснабжения коттеджа.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

с использованием тройников-распределителей – последовательным;
через коллектор;
с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома

Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
Латунь

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

гребенки для монтажа кранов и других сантехнических приборов;
гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
гребенки для монтажа трубопроводов из полипропилена;
гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Правильный расчёт труб

Специалисты рекомендуют проводить расчёт диаметра труб до начала прокладки коммуникации. Для правильного расчёта необходимо изучить некоторые правила:

на самую удалённую точку в системе должен приходиться двухкратный показатель запаса напора воды;
если показатель сечения труб составляет 12 мм, то возможно возникновение такого явления, как турбулизация. Как правило, такое явление может проявляться на входе в стояк, однако, если коммуникация выполнена из узких двенадцатимиллиметровых труб, то турбулизация способна возникнуть в любой точке водопровода

Для того чтобы обезопаситься от этой проблемы специалисты рекомендуют устанавливать трубы, показатель сечения которых составляет 12 мм;
от количества соединительных узлов зависит общий показатель давления в системе и, соответственно, напор воды
Очень важно запомнить, что единица запорно-регулирующей арматуры или соединительных фитингов отнимает приблизительно 0,15 атмосфер;
ПП коммуникация, диаметр которой составляет 16 мм, имеет потери давления, равные 0,05 атмосфер на 1 метр трубопровода;
минимальное давление, которое допускается в процессе эксплуатации водопроводной коммуникации должно быть не ниже, чем 0,3 атмосферы;
особое внимание рекомендуется обратить показателю давления воды на входе. Этот параметр необходим для расчёта показателя давления для крайних точек коммуникации.

Многие люди отдают предпочтение разводки водоснабжения, которая выполняется с использованием трубы, имеющей показатель сечения 20 мм. В такой конструкции присутствуют отводы с сечением 16 мм. Эта система позволяет снизить потери давления.

При последовательной разводке удастся сэкономить на материалах, но в такой системе возможны перепады давления

Нормативные требования

Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Плюсы и минусы скрытой прокладки трубопровода

С эстетической точки зрения скрытый трубопровод даже на фото ванная выглядит идеально – не видно ни самих труб, ни тройников, ни уголков, непонятно есть ли они вообще. Но вот беда – что делать, если в трубопроводе в результате перепадов давления воды или еще по какой причине образуется течь?

Ответ простой – доставать из стены поврежденный участок. Обычно в стены монтируют только целые участки трубы, без уголков, тройников, крестовин – шанс на то, что придется извлекать трубу из стены в результате ее выхода из строя, намного ниже.

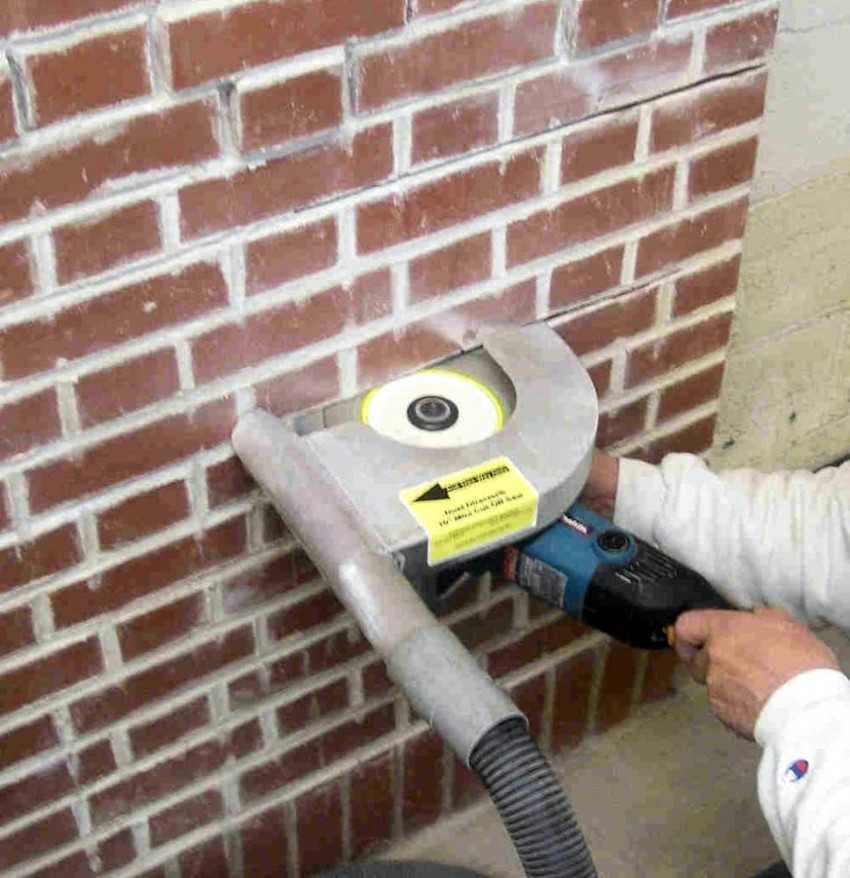

Штробление (прокладка каналов) стен под трубы – процесс трудоемкий и долгий, и не всякая стена позволяет делать штробу. При необходимых 6 сантиметрах глубины не рекомендуется трогать десятисантиметровую переборку, потому что это сильно отразится на ее функциональности, вплоть до обрушения.

С практической точки зрения целесообразно сделать аккуратный короб для труб со съемной верхушкой, таким образом задекорировав трубы в ванной, а сам трубопровод провести поближе к полу. Эстетическая сторона ванной не сильно пострадает, зато вопросов с заменой труб и ремонтом трубопровода своими руками и с минимальными жертвами станет намного меньше.

Вывод 1

Я не хочу утверждать, что коллекторная разводка водопровода не подходит для частного дома. Просто нужно готовиться к большим затратам на работы и учесть особенности в расчетах. Также стоит учесть еще один минус.

При скрытой коллекторной разводке труб, вы не сможете делать стыки на трассах водопровода от коллекторов до потребителей. А это значит, что вы ограничены в выборе труб для водопровода. Полипропилен не подойдет (стыки). Медь не подойдет – сварка. Полиэтилен в доме некрасиво. Остается только металлопластиковые трубы.

Металлопластиковые трубы соединяются при помощи компрессионных соединений типа «цанга», а цанговое соединение возможно использовать только на открытых участках. Кроме этого подтягивать соединение цанга можно не более 4 раз за весь срок эксплуатации, а повторное соединение возможно только после замены всех колец уплотнения.
