Как нагреть воду в бассейне

Плюсы и минусы самодельных нагревателей

К плюсам самодельных нагревателей следует отнести:

  • возможность повысить и поддерживать температуру воды на нужном уровне;
  • для изготовления используются доступные инструменты и подручные материалы;
  • масса разновидностей и конструкций: можно выбрать доступный и достаточно эффективный вариант;
  • высокая ремонтопригодность, возможность при необходимости увеличить мощность устройства;
  • отсутствие больших денежных затрат и трудовложений.

Минусами самодельных нагревателей следует считать:

  • для сборки подобных устройств необходим опыт работы с инструментами;
  • нагреватель должен подключаться к системе циркуляции, если ее нет, придется изготавливать самостоятельно, что значительно увеличивает сложность конструкции;
  • невозможно заранее точно подсчитать параметры устройства, приходится определять их по факту.

И еще пара «народных» способов

«Улитка из шланга»

Известно, что подогреть воду можно, увеличив ее поверхность. Для этого один край длинного шланга (лучше черного цвета) подсоединяют к отверстию в бассейне, а другой – к фильтр-насосу. Желательно закрепить шланг хомутами, во избежание протечек. Затем выложить его на солнце (удобней всего укладывать кругами, форма напоминает улитку). Вода, проходя по шлангу, нагреется быстрее.

Всю информацию про очистку воды в бассейне на даче найдете здесь.

Кипятильник от электричества

Используют для подогрева воды и мощный кипятильник. Это очень опасно!

Удар электрическим током может быть смертельным!

Кроме этого, есть опасность повредить пластиковые или пленочные резервуары. Среди минусов – и высокие затраты электроэнергии. Если все же решили рискнуть, то соблюдайте правила безопасности:

  1. Кипятильник опускать в воду выключенным!
  2. Он не должен прикасаться к стенкам бассейна!
  3. Когда кипятильник включен, воды не касаться!

Зачем подогревать воду солнечным коллектором в бассейнах

В первую очередь работоспособность коллектора для прогрева воды в бассейне предполагает обязательную установку фильтра перед баком, обратного и ещё воздушного клапана, предотвращающих обратный отток после сброса воды. Клапаны по стандарту должны размещаться на 1 метр выше воды.

Конструкция устройства:

  • коллектор;
  • насосы, обеспечивающие подачу, а также циркуляцию воды;система теплообмена, передающая тепло всей воде;фильтры защиты, очищающие воду;клапаны, исполняющие роль подачи воды;

Вода через фильтры подаётся в теплообменник из бассейна, где фиксируется температура. Если вода ниже необходимой температуры тогда она поступает в теплообменник. Если температура соответствует установленной, тогда вода откачивается обратно в бассейн.

Для открытых бассейнов оптимальная температура примерно 20 27 градусов. Обеспечивать необходимый комфорт бассейна обычными способами весьма накладно. Но используя солнечные коллекторы, есть возможность круглый год поддерживать необходимую температуру и при этом экономить.

Приятным дополнением будет и возможность подключить коллектор к системе отопления, что позволит ощутимо уменьшить нагрузку на другие

водонагреватели

. К тому же уход за солнечными системами довольно прост.

Вода в бассейнах подогревается в основном в межсезонье (конец весны, начало осени), иногда даже летом, когда температура воздуха не систематически и не достаточно хорошо прогревается. Низкая температура воды может привести к простудным заболеваниям, как взрослых, которые в ней купаются, так и детей.

Использование солнечного коллектора поможет поддерживать данные оптимальные температурные показатели воды. Данная конструкция исключает большие финансовые и трудовые затраты.

При использовании солнечного коллектора, закрытым типом бассейна можно пользоваться круглый год.

Последовательность изготовления и сборки коллектора

На первом этапе сборки солнечного коллектора для нагрева воды в бассейне изготавливается каркас:

  1. Брус нарезается на отрезки и последовательно соединяется хомутами и саморезами для формирования змеевика;
  2. Конструкция обшивается листами фанеры, заранее нарезанной по нужному размеру;
  3. Элементы каркаса соединяют с помощью саморезов, контролируя качество сборки для достижения оптимального уровня прочности.

Затем приступают к обустройству рамы коллектора:

  1. Элементы рамы вырезают из металлического профиля и соединяют анкерами. Затем на раму укладывают поперечные ряды брусьев, которые будут служить основой для каркаса;
  2. Укладывают каркас на раму и фиксируют его анкерными креплениями с соблюдением угла наклона, чтобы устройство улавливало как можно больше солнечного света;
  3. Конструкция рамы с платформой окрашивают в черный цвет, улучшающий поглощение тепловой энергии;
  4. На платформе размечаются места для установки труб с теплоносителем и монтируются пластиковые крепления по диаметру труб. Все перечисленные элементы также окрашиваются в черный цвет.

Обратите внимание: трубы от солнечного подогрева воды в бассейне должны выводиться непосредственно со дна бассейна, чтобы нагретая вода сразу поступала в чашу и способствовала прогреванию более плотных остывших слоев. Чтобы максимально снизить теплопотери, необходимо закрыть поверхность труб стеклом толщиной не менее 4мм

Его будет вполне достаточно, чтобы внутри коллектора поддерживалась высокая температура.

К собранной конструкции можно подключать насос, запускающий циркуляцию теплоносителя внутри системы. Лучше отказаться от приобретения мощной модели насосного оборудования. Необходимо обеспечить медленное прохождение воды по трубам, чтобы она успела достичь максимальной температуры. В противном случае быстрая циркуляция не позволит воде прогреваться, и установка будет работать с низким КПД.

При условии грамотной сборки и успешно пройденного тестирования подогрев бассейна солнечными батареями будет дешевым и быстрым, особенно – в солнечных регионах, где теплая погода наступает уже в мае. С наступлением зимы не забудьте слить воду из труб, чтобы ее застывание не стало причиной разрыва коммуникации.

Дополнительные рекомендации по установке коллектора

Чтобы быстро разобраться с поставленной задачей и успешно подключить солнечные батареи для подогрева воды в бассейне, воспользуйтесь советами профессионалов:

  • Избежать появления воздушных пробок внутри труб с теплоносителем можно, подняв уровень трубопровода для обратной подачи воды на нагрев.
  • Если вы обустраиваете коллектор для закрытого бассейна, лучше устанавливать его с южной стороны под углом не более 45 градусов.
  • Обязательно проверьте трубопровод на герметичность. В противном случае вода будет вытекать, и нагрев бассейна будет очень долгим.
  • Рассчитывать вес конструкции необходимо с учетом снега, слой которого закроет защитное стекло зимой. При этом демонтаж и повторная установка устройства с наступлением осени нецелесообразны из-за высокого риска повредить или разбить систему.

Контролируйте состояние коллектора и ухаживайте за ним, очищая от пыли и грязи. В этом случае он прослужит вам несколько сезонов.

Порядок выполнения работ

1. Выбирается место под установку коллектора по следующим параметрам:

  • минимальное расстояние до бассейна;
  • плоскость коллектора должна быть направленна на юг.

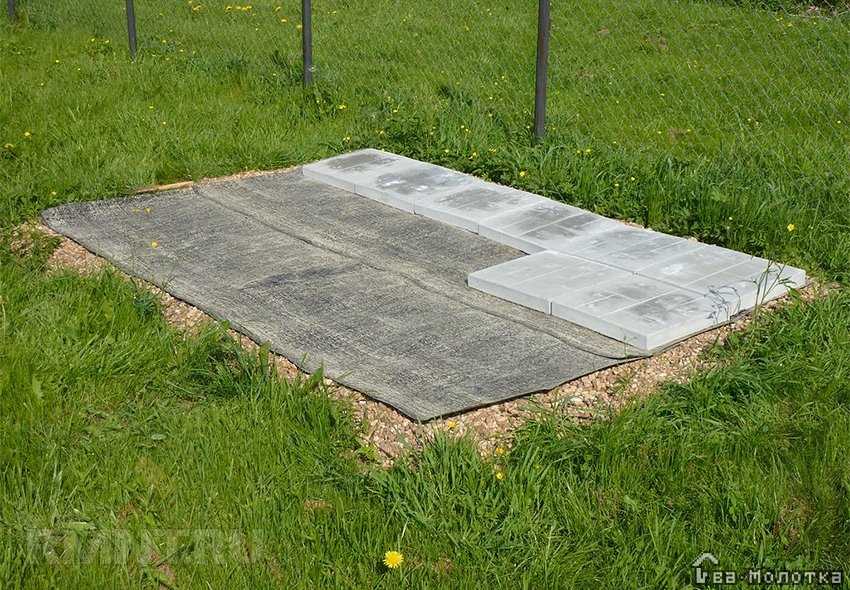

На размеченной площадке снимается дерновой слой. Выполняется песчано-гравийная подушка с обязательной трамбовкой. После чего стелется слой гидроизоляции и выкладывается тротуарная плитка.

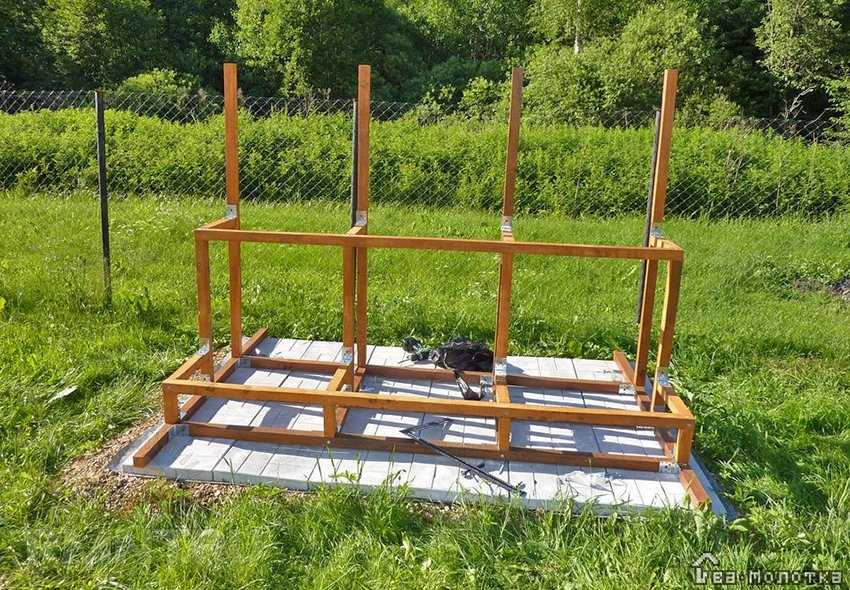

2. Из бруса делается каркас, детали между собой соединяются через уголки.

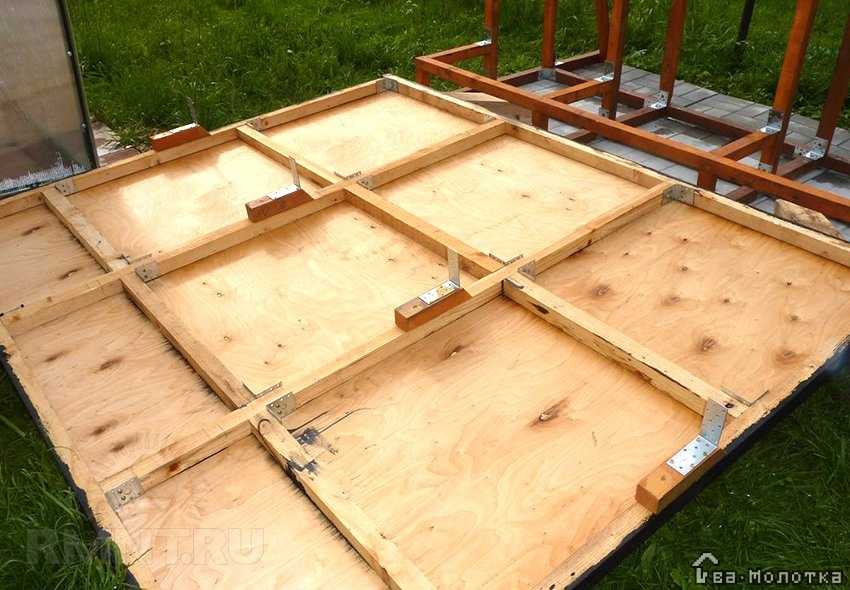

3. На земле готовится рама щита и обшивается фанерой. Потом щит поднимается и закрепляется на каркасе.

4. По периметру (с помощью уголков) монтируются доски бортов с пазами под стекло. На фанерную плоскость крепятся листы металла. Теперь щит окрашивается чёрной краской.

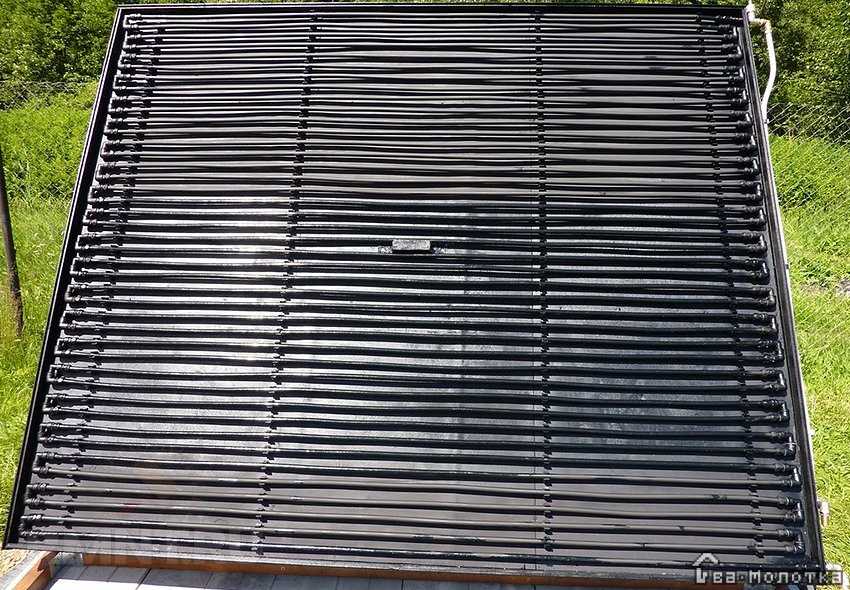

Размечаются на плоскости коллектора места монтажа креплений металлопласта — расстояние между трубами около 45 мм. После установки креплений в них монтируются нарезанные металлопластиковые трубы. С помощью уголков и штуцеров собирается змеевик.

В бортах сверлятся два отверстия для выхода труб, на концах которых устанавливаются тройники. Собирается вся остальная схема водовода и проводится гидравлическое испытание. Затем весь змеевик покрывается чёрной краской.

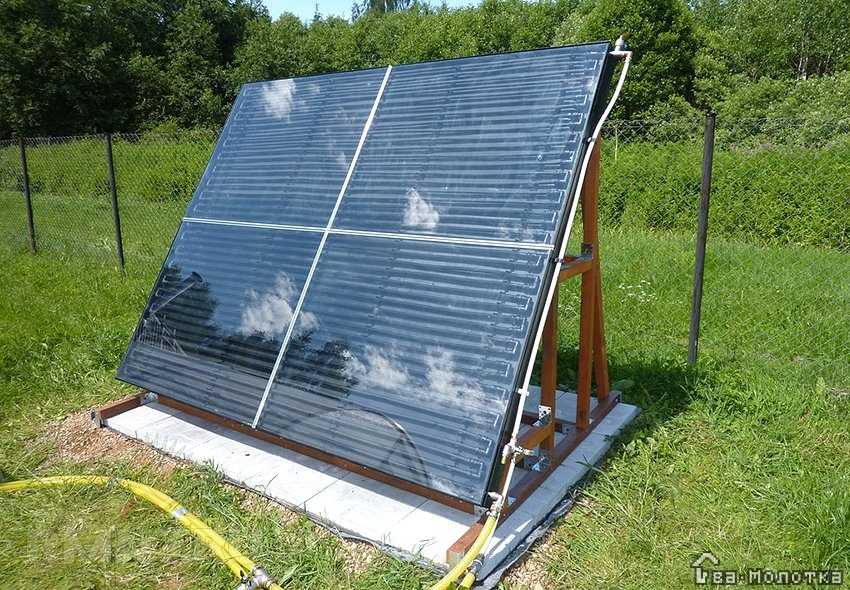

5. По центру щита крепится опорный брусок и собирается каркас из алюминиевых профилей. Теперь нарезаются стекла нужных размеров, их периметр промазывается герметиком, и они кладутся в пазы профиля и деревянных боковин. В месте стыка четырёх листов стекла устанавливается фиксирующая накладка, а по бокам — куски уголков.

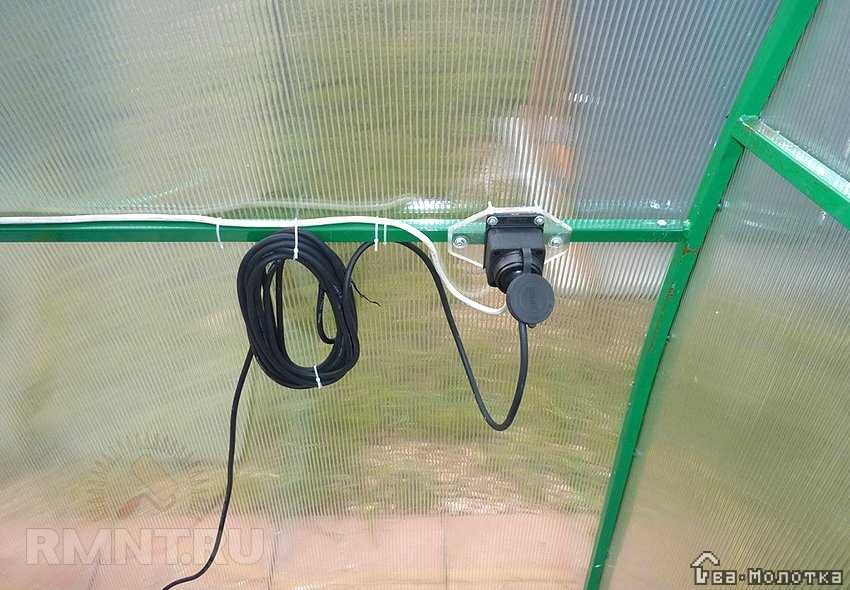

6. Для питания насоса внутри ставится влагозащитная розетка. Всё готово, остаётся включить насос и проводить практические испытания.

Выполненная система не оборудована какой-либо автоматикой, поэтому запускать и отключать её необходимо вручную. Перед посещением бассейна в целях безопасности подразумевается полное отключение электрической части.

В солнечный день температура воды на выходе из коллектора достигает 70–75 °C. При работе насоса 4–7 часов в день вода в бассейне прогревается до 25–30 °C. Если убрать из схемы обратный клапан, то возможна установка менее слабого насоса. Но тогда придётся вручную крутить кран на подающем шланге.

Газовый нагреватель

Как говорилось выше, подключение напрямую к котлу чревато дорогостоящим ремонтом. На этот случай были разработаны специальные теплообменники. Они представляют собой небольшую колбу, которая через коллектор подключается к системе отопления. В ней по змейке циркулирует горячая вода. Благодаря насосу, который установлен возле бассейна, жидкость из него подается в эту гильзу, где происходит обмен.

Теплообменник

Статью можно использовать как практическое руководство для сборки конкретного нагревателя или как подсказку для собственных разработок. Уверены, что у вас получится собрать производительный агрегат.

Подогрев бассейна своими руками: техническая сторона медали

Если смотреть на вопрос изготовления системы подогрева бассейна своими руками с технической стороны, то сложностей здесь также не очень много – грамотному сантехнику собрать ее не составит труда. Домашнего умельцу, естественно, придется подробно ознакомиться со многими аспектами этого ремесла – начиная от тонкостей монтажа трубопроводов и заканчивая всеми другими технологическими навыками, в том числе и принципом прокладки электрической проводки. Все это придется изучить, но даже невзирая на это, могут возникнуть другие нюансы.

  1. Как забирать и возвращать воду в бассейн? Все зависит от того, что вы имеете изначально – какой тип бассейна. Если это стационарная купель, оборудованная системой фильтрации, то воду на подогрев можно забирать из системы очистки после того, как она пройдет фильтрацию. Если подогрев создается для небольшого бассейна, то забор жидкости на подогрев можно производить обычным шлангом, опущенным на дно бассейна. Возврат уже подогретой воды также можно производить через шланг.
  2. Не менее важным является и вопрос размещения всего необходимого оборудования. Если речь идет о бассейне в доме или помещении, то он снимается автоматически – монтаж можно произвести в любой расположенной поблизости комнате, на любой стене. Даже под бассейном, если там имеется специальное техническое помещение. Другое дело – если в подогреве нуждается уличный бассейн – под открытым небом устанавливать подогрев будет, по меньшей мере, неправильно. Вариантов здесь может быть несколько. Во-первых, систему можно установить в доме, а к бассейну протянуть только трубопроводы – при таком варианте неизбежны теплопотери, что снижает эффективность работы системы. Во-вторых, система может быть установлена в небольшом деревянном домике поблизости от бассейна (в будке) – вариант неплохой в том случае, если система независима от отопления в доме. В-третьих, систему можно собрать в корпусе – так сказать, в защищенном от влаги ящике, из которого будут выходить только кабель электропитания и четыре патрубка для подключения трубопроводов. На мой взгляд, для уличного бассейна это оптимальный вариант – такой подогрев можно будет легко демонтировать на зиму и так же легко смонтировать назад весной.

В заключение темы, подогрев воды в бассейне, остается сказать только несколько слов об универсальности системы. В смысле того, что изготовить можно такую систему, которая сможет работать от любого источника тепла. По сути, такой агрегат должен содержать в себе только теплообменник, расширительный бачок небольшого размера и пару насосов, один из которых будет тянуть теплоноситель от котла, а второй воду из бассейна. Естественно, из него будут выходить четыре патрубка (два для подключения котла и два для бассейна) и провод электропитания. Имея такую установку, к ней довольно легко будет подключить любой отопительный котел и подогреть с его помощью любой бассейн. С бассейном немного погорячился, так как они бывают разными, в том числе и очень большими – вообще количество тепла и мощность котла для нагрева определенного количества воды является величиной расчетной.

Способы, как нагреть воду в бассейне

Ниже описаны устройства, помогающие подогревать воду в бассейне.

Проточные электронагреватели для быстрого подогрева

Разработаны специально для подогрева воды в бассейне от электричества. Кратко их принцип работы: вода, проходя через специальный цилиндр (ТЭН), быстро нагревается. Устроены без накопительной емкости. Повышая или понижая напор воды, можно регулировать ее температуру.

Устройства делятся на классы, в зависимости от потребляемой мощности. Для небольшого бассейна достаточно мощности 3,5 кВт. Такая модель есть. Ее особенность в том, что температура «входящей» воды желательна +18 градусов. Еще есть модели мощностью 5, 7 кВт и т. д. До 18 кВт.

Плюсы:

  • безопасность и эффективность;
  • идеальны для каркасных и надувных бассейнов небольших размеров.

Поговорим о коллекторе

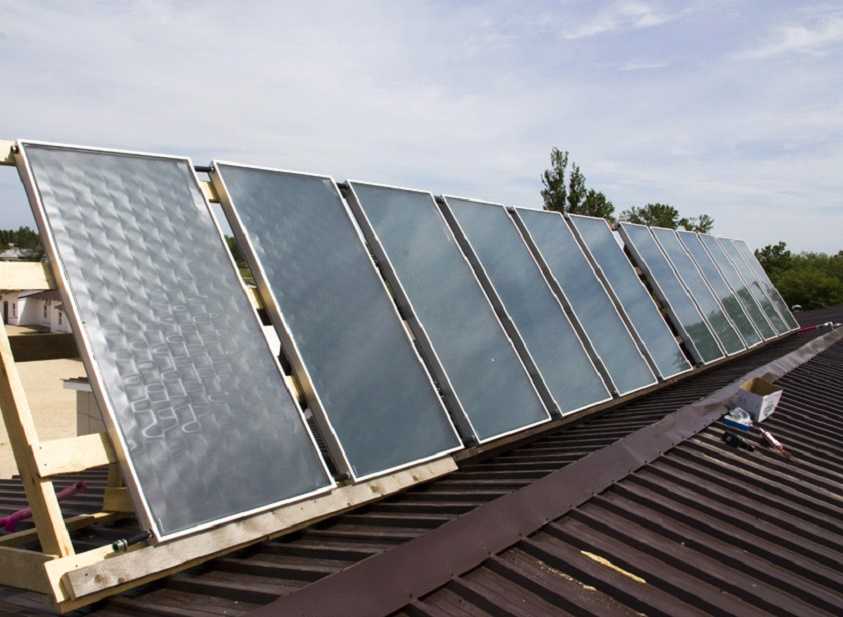

Солнечный коллектор или водонагреватель сегодня широко используется для нагрева воды. Кроме этого с их помощью возможен и обогрев домов. Особенностью таких водонагревателей и коллекторов является то, что они в своей работе используют энергию солнца. Данный тип приборов стоит достаточно дорого, поэтому многие сегодня задаются вопросом — «как сделать его своими руками для нагрева воды?». Что ж, давайте попробуем разобраться с этим вопросом. Начнем мы с того, что узнаем, какие на данный момент времени существуют конструкции таких устройств. Между собой варианты конструкции коллектора солнечного типа для нагрева воды отличаются:

  • стоимостью комплектующих;
  • перечнем материалов и их количеством, необходимых для сборки устройства своими руками;
  • технологиями сборки.

Вариант конструкции коллектора

Подходя правильно к работе, можно соорудить своими руками солнечный водонагреватель, истратив на это минимум финансов и используя подручные материалы. При этом многие самодельные солнечные коллекторы, применяемые для подогрева воды, по своим техническим характеристикам не отличаются от заводских моделей, а иногда даже превосходят их.

Это интересно: Полки для книг своими руками — выявляем суть

Как выбрать место, можно ли ставить чашу на землю?

Необходимо обеспечить горизонтальное устойчивое положение чаши на ровной площадке. Кроме того, бассейн должен быть развернут сливным клапаном в сторону системы водоотведения, неподалеку должен находиться автомат отключения электропитания (УЗО).

На маленькой даче вариантов немного, но на больших приусадебных площадях выбор становится сложнее.

Установка бассейна прямо на землю не производится. Даже для мелких детских чаш, не требующих создания площадки, используют подстилку для отсечки днища от грунта.

Большие чаши всегда устанавливают на подготовленную площадку, покрытую тем или иным материалом (или несколькими слоями защиты).

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Теплообменники

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Электронагреватель

Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.

Электрический нагреватель для бассейна

Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.

Инструкция изготовления солнечной батареи своими руками

Простая схема из шланга для полива

  • На металлический лист 1500х1500х2 мм. наносится краска чёрного цвета.
  • Поливочный шланг сворачивается спиралью. Необходимо создать 4 улитки по 60 см в диаметре соединённые между собой последовательно.
  • Закрепить спирали между собой можно посредством проволоки или бечёвки.
  • Укладываются они на плоскость листа.
  • Подача воды из бассейна осуществляется через циркуляционный насос.
  • Напор регулируется опытным путём.
  • Лист необходимо приподнять для создания угла равного 60 градусам. Это необходимая величина для попадания на коллектор прямых солнечных лучей.
  • Вода в такой системе прогревается до 50С.
  • В течение нескольких часов вода в небольшом бассейне приобретёт комфортную температуру.

Более сложный вариант сборки коллектора из пластиковой трубы

  • На лист фанеры с рабочей стороны наносится чёрная краска.
  • Из полипропиленовой трубы диаметром 10 мм спаивается система в виде змеевика.
  • Отрезки трубы соединяются уголками.
  • Шаг между прямыми участками трубы равен 50 мм.
  • Конструкция крепиться к листу фанеры с помощью полиэтиленовых самозатягивающихся хомутов.
  • Труба окрашивается краской в чёрный цвет. Это необходимо не только для нагрева воды, но и для защиты материала трубопровода от разрушительного воздействия ультрафиолета.
  • Готовый блок обрамляется рамой из рейки 20х20 мм.
  • Задняя стенка коллектора обклеивается пенопластом для создания теплоизоляции внутреннего пространства.
  • Для установки конструкции собирается каркас из бруса сечением 50х50 мм.
  • Коллектор устанавливается на каркас жёстко для сопротивления ветру.
  • Подача воды осуществляется с нижнего края с применением циркуляционного насоса.
  • Выход воды осуществляется в верхнем углу противоположной стороны системы.
  • Температура воды при правильной регулировке насоса достигает 65с.
  • Горячая вода по шлангу поступает в бассейн.

Подключение и эксплуатация

Установка вакуумных и панельных гелиосистем требуют привлечения профессионалов. Бытовые нагреватели, гибкие или пирамидальные, можно подключить к бассейну самостоятельно.

Ход работ:

  1. Гибкий коврик расстилается на грунте или кровле, полимерный гелионагреватель в более жестком исполнении крепится на специальной опоре. Пирамидальный коллектор устанавливается на подстилку из отражающего материала.

  2. Гелиоколлектор подключают шлангом к подающему фильтр-насосу, который закачивает в систему воду из бассейна.
  3. Шланг обратки соединяет коллектор напрямую с бассейном – нагретая вода сливается непосредственно в резервуар.

Сборку гелиоколлектора следует выполнять по инструкции производителя.

Правила эксплуатации:

  • защитное стекло гелиоколлектора следует регулярно очищать от пыли – загрязнения в разы снижают эффективность работы нагревателя;
  • при похолодании до околонулевых температур из коллектора для открытого бассейна следует слить воду, чтобы избежать перемерзания системы.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять можно в форме, расположенной ниже.
