Как выбрать коллектор для комбинированной системы отопления?

Какие отопительные приборы совмещают в системе

Поскольку газ является самым доступным и дешевым топливом во многих регионах нашей страны, то с выбором отопительного прибора проблем не возникает. Главное подобрать качественное оборудование с необходимой мощностью. Однако проблема выбора нагревательного оборудования актуальна в населенных пунктах, где поблизости не проходит газовая магистраль.

В этом случае можно использовать следующие отопительные приборы и их комбинации:

  • Использование сжиженного газа обходится недешево, но этот вариант можно применять для критических ситуаций. В таком случае используют модель газового котла, которую можно переделать для использования со сжиженным газом, заменив форсунку.
  • Жидкотопливный котел подходит для тех владельцев домов, которые могут недорого покупать солярку. Такие агрегаты способны отапливать значительные площади.
  • Во всех остальных случаях неплохим вариантом считается твердотопливный котел длительного горения.
  • Выгодным решением для частного дома может быть и конденсационный котел. Он очень экономично расходует топливо и обладает высоким КПД. Это энергонезависимые модели, которые имеют системы электронного поджига горелки.

Письмо Министерства строительства и жилищно-коммунального хозяйства РФ от 29 сентября 2017 г. № 35062-АС/08 О требованиях нормативно-технических документов к несущим конструкциям зданий

24 октября 2017

В Департаменте градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации в рамках компетенции рассмотрено письмо по вопросу требований нормативно-технических документов, и сообщается следующее.

Термин «несущие конструкции» практически не используется в нормативно- технических документах, так как определение несущих конструкций приведено в учебниках по строительной механике и является понятным для каждого проектировщика. Определение несущей способности установлено только в СП 13-102-2003* «Правила обследования несущих строительных конструкций зданий и сооружений» (далее — СП 13-102-2003), который в настоящее время не является действующим документов по стандартизации. Согласно СП 13-102-2003* несущие конструкции — это строительные конструкции, воспринимающие эксплуатационные нагрузки и воздействия и обеспечивающие пространственную устойчивость здания.

В соответствии с положениями ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения» расчет на прогрессирующее обрушение проводится для зданий и сооружений класса КС-3, а также (на добровольной основе) зданий и сооружений класса КС-2.

Требование о необходимости расчета на прогрессирующее обрушение всех производственных зданий, установленное в пункте 5.1 СП 56.13330.2011 «СНиП 31-03-2001 «Производственные здания» (далее — СП 56.13330.2011), является избыточным и противоречащим федеральному закону № 384-ФЗ «Технический регламент о безопасности зданий и сооружений. Данное требование будет откорректировано в 2018 году путём внесения изменения в СП 56.13330.2011.

В 2017 году утвержден СП 296.1325800.2017 «Здания и сооружения. Особые воздействия» (далее — СП 296.1325800.2017), который вступает в силу с 3 февраля 2018 г. для применения на добровольной основе. В данном своде правил указано, что при проектировании сооружений должны быть разработаны сценарии реализации наиболее опасных аварийных расчетных ситуаций и разработаны стратегии для предотвращения прогрессирующего обрушения сооружения при локальном разрушении конструкции. Каждый сценарий соответствует отдельному особому сочетанию нагрузок и, в соответствии с указаниями СП 20.13330.2011 «СНиП 2.01.07-85* «Нагрузки и воздействия» (далее — СП 20.13330), должен включать в себя одно из нормируемых (проектных) особых воздействий или один вариант локальных разрушений несущих конструкций для аварийных особых воздействий. Перечень сценариев аварийных расчетных ситуаций и соответствующих им особых воздействий устанавливается Заказчиком в задании на проектирование по согласованию с Генпроектировщиком.

Для каждого сценария следует определить несущие элементы, выход из строя которых влечет за собой прогрессирующее обрушение всей конструктивной системы. В этих целях следует выполнить анализ работы конструкции при действии особых сочетаний нагрузок, в соответствии с указаниями СП 20.13330.

В пункте 5.11 СП 296.1325800.2017 указаны условия, при которых допускается не учитывать аварийные воздействия:

— разработаны Специальные технические условия на проектирование сооружения;

— проведено научно-техническое сопровождение на всех этапах проектирования и строительства сооружения, а также изготовления этих элементов;

— проведен расчет сооружения на действие проектных (нормируемых) особых воздействий, указанных в СП 296.1325800.2017, задании на проектирование и действующих нормативных документах;

— введены дополнительные коэффициенты условий работы, понижающие расчетные сопротивления этих элементов и узлов их крепления (для большепролетных сооружений указанные дополнительные коэффициенты-условий работы приведены в приложении В указанного СП);

— проведены организационные мероприятия, в том числе, в соответствии с СП 132.13330.2011 «Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования», и согласованные с заказчиком (см. приложение Г указанного свода правил).

Научно-техническое сопровождение проводится организацией (организациями), отличными от тех, которые разрабатывают проектную документацию. Работы по научно-техническому сопровождению должны проводить организации (как правило, научно-исследовательские) имеющие опыт работ в соответствующих областях и необходимую экспериментальную базу.

Заместитель директора Департаментаградостроительной деятельностии архитектуры А.Ю. Степанов

Оболочки

Оболочки представляют собой тонкостенные жесткие конструкции с криволинейной поверхностью. Толщина оболочек весьма мала по сравнению с другими ее размерами. Тонкостенность конструкции исключает возможность работы оболочки на поперечный изгиб и обеспечивает ее работу на осевые усилия. Геометрические и статические свойства оболочек зависят от их кривизны и ее непрерывности. Геометрию поверхности оболочек характеризует их кривизна относительно двух взаимно перпендикулярных плоскостей, пересекающих оболочку по нормали к ней. В общем случае поверхности оболочек имеют кривизну в двух направлениях. Такие конструкции называют оболочками двоякой кривизны. Полной характеристикой кривизны поверхностей является гауссовая кривизна К — величина, обратная произведению радиусов кривых, образуемых пересечением оболочки двумя взаимно перпендикулярными плоскостями, проходящими через нормаль к ее поверхности:

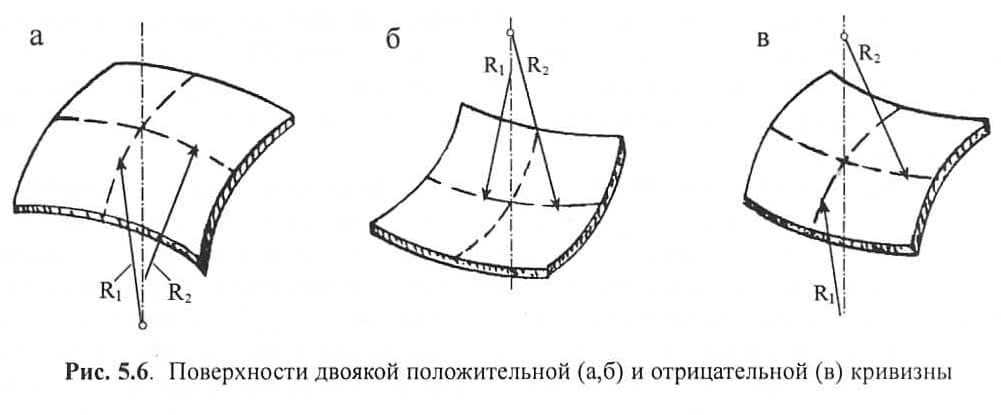

K = 1 / R1 · R2. Рис. 5.6. Поверхности двоякой положительной и отрицательной кривизныЗнак кривизны зависит от расположения центров радиусов кривизны по отношению к поверхности. При расположении центров по одну ее сторону К имеет положительное значение, по обе стороны — отрицательное (рис. 5.6). К поверхностям положительной гауссовой кривизны относятся все купольные оболочки (сфероид или эллипсоид вращения и т.п.), оболочки переноса, бочарные своды и т.п. характерным примером поверхности отрицательной кривизны является гиперболический параболоид, формируемый перемещением параболы с ветвями вверх по параболе с ветвями вниз (рис. 5.7).

Если поверхность оболочки в одном из направлений имеет конечную величину кривизны, а в перпендикулярном ему — нулевую, то ее называют поверхностью нулевой кривизны (цилиндрическая и коническая поверхности). Такие поверхности относятся к линейчатым, имеющим прямолинейную образующую.

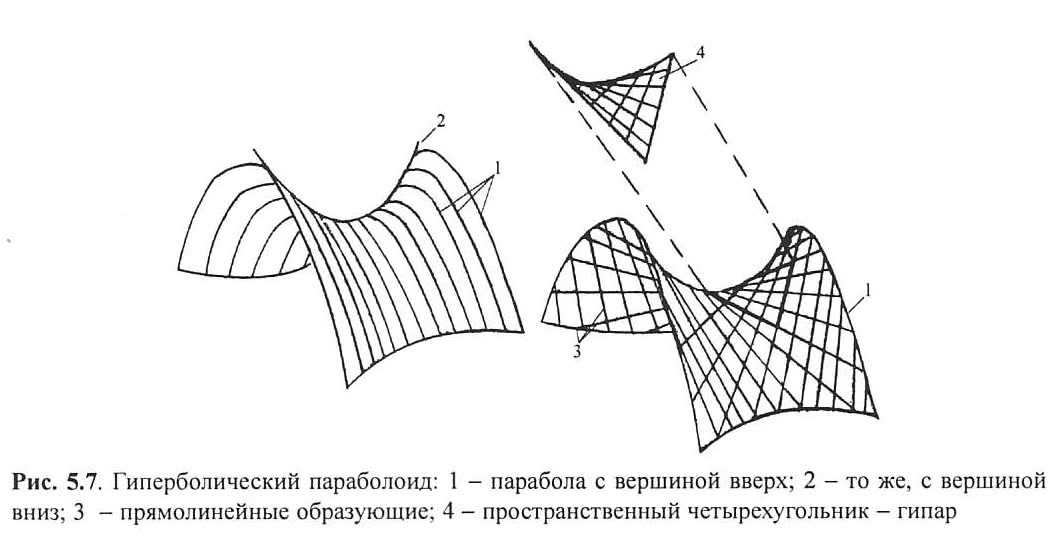

Рис. 5.7. Гиперболический параболоидОболочки являются пространственными конструкциями как по форме, так и по существу статической работы. Их большая по сравнению с плоскостными конструкциями несущая способность определяется не дополнительным расходом материалов, а только изменением формы конструкции, способствующей повышению ее жесткости.

Это становится очевидным при сопоставлении конструкций плоской плиты с пространственной конструкцией длинного цилиндрического свода — оболочки нулевой кривизны, примененных в условиях равенства пролетов и нагрузок (рис. 5.8). Стабильность формы цилиндрической оболочки обеспечивается торцовыми диафрагмами жесткости. Статическая работа, геометрическая форма и размещение в пространстве цилиндрического свода-оболочки существенно отличаются от работы свода.

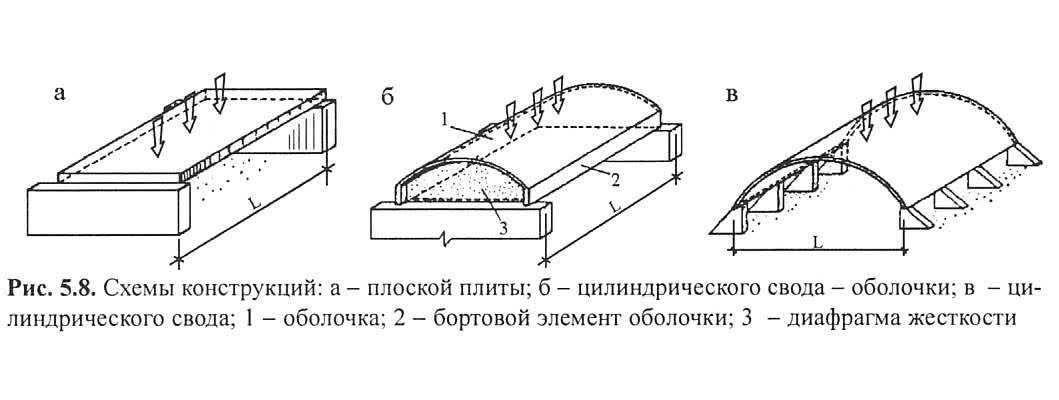

Рис. 5.8. Схемы конструкцийЦилиндрический свод-оболочка — безраспорная конструкция, работающая на поперечный изгиб как балка пространственной формы, свод — распорная конструкция, работающая преимущественно на осевые усилия. Для обеспечения последнего условия кривая свода принимается пологой, в то время как для повышения жесткости свода-оболочки целесообразна большая кривизна формы, наконец, продольная ось длинного цилиндрического свода-оболочки размещается параллельно перекрываемому пролету, а продольная ось свода — перпендикулярно ему.

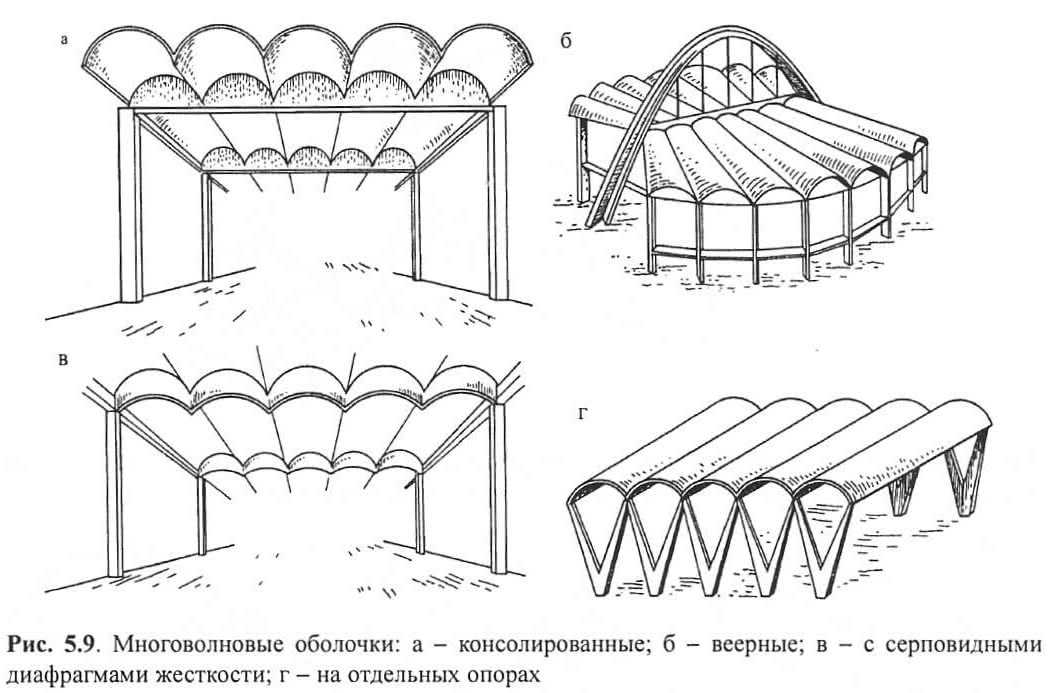

Рис. 5.9. Многоволновые оболочкиЦилиндрические и коноидальные своды-оболочки используются по большей части в многоволновых одно- и многопролетных сочетаниях; применяют консольные и бесконсольные, параллельные и веерные оболочки, разнообразные формы жесткостных элементов (рис. 5.9).

Что такое комбинированная система обогрева

Здравствуйте всем моим читателям! В этой публикации я вам расскажу коротко о комбинированных отопительных системах. Они сейчас достаточно распространены и используются везде. Очень может быть, что и вы захотели выполнить такую в своем доме. Не буду вас мучать длинными вступлениями и сразу перейду к делу!

Комбинированная система обогрева – это система обогрева (дальше СО ), в которой используются несколько вариантов обогревания помещения. К примеру, это может обогрев помещения с помощью печи и электроконвекторов. Последние применяются очень часто для подогрева помещения после того, как прогорит горючее в печи. Заместо дизайн радиаторов может применяться пол с подогревом электрического образца или климатический прибор, действующий на обогрев. Ну и совсем экзотическим будет вариант СО с традиционным котлом отопления и насосом для отопления.

Комбинированной можно считать можно считать СО, в которой применяется два или более отопительных аппарата, которые работают на разном топливе. Так, к примеру, у нас в государстве популярна схема, в которой ключевой котел на газу дублируется твердотопливным или электрическим. При этом, я считаю, что твердотопливный вариант тут лучше. Так как свет и газ могут бездна одновременно, а твёрдое горючее можно всегда иметь рядом на данный случай. Если в вашей СО применяется в принудительном порядке циркуляция носителя тепла, то вам понадобится источник бесперебойного питания для поддержки работы циркулярных насосов и автоматики.

Ну а если вы хотите полной автономности от внешнего мира, то здесь можно создать две вещи:

  • Гравитационная система обогрева – тепловой носитель в ней двигается под воздействием силы тяжести.
  • Печь – помещение нагревается излучением от самой печи, которая выполняется из кирпича.

У данных вариантов существуют собственные минусы и плюсы, но про это мы побеседуем отдельно в следующих статьях этого блога. А сейчас необходимо рассмотреть более распространённую комбинацию способов обогревания помещения.

Система обогрева “отопительные приборы плюс пол с подогревом”.

Стоит сразу сказать, что такой вариант в настоящий момент используют везде, где это только возможно. Ее известность поясняется повышением комфортности проживания в приватном доме. Вы можете забыть о тёплых носках и тапочках и просто ходить по комфортабельному полу с подогревом.

Суть такой СО заключается в том, что потери тепла помещения разделяются между отопительными приборами (или прочими устройствами теплоснабжения) полом с подогревом. Тут в паре работают высокотемпературное и низкотемпературное теплоснабжение. Если кто не в курсе, то напомню, что температура носителя тепла в отопительных приборах может дойти до 90 градусов, то тёплых полах она не должна быть больше 50. Это дает возможность добиться оптимальной температуры напольной поверхности.

К большому сожалению у нас в государстве много людей, которые любят в первую очередь сделать, а лишь потом подумать… Ну, или вообще никогда не подумать. Так вот, данные люди подсоединяют теплые гидравлические полы (ВТП) без группы независимой циркуляции (ее называют еще смесительным узлом). В результате по трубам начинает циркулировать нагретая до 70-80 градусов вода, а напольное покрытие начинает обжигать ноги. Разумеется, вы со временем привыкните ходить ро дому в пляжных тапочках, но лучше все с самого начала сделать по правилам. Для лучшего понимания предлагаю вам прочесть публикацию про распространенные ошибки при укладывании полов с подогревом.

Не считая ВТП используют полы с подогревом электрического образца. В большинстве случаев будет намного дешевле положить в стяжку провод или мат применяемый для нагрева, чем тащить трубы и делать ящики для коллекторов. Возрастут только счета за электричество, но с данным порой можно примиряться.

Итоги публикации.

В конце концов необходимо заявить, что использовать комбинированные системы обогрева можно и необходимо. Начать тут необходимо с проекта. Правильно изготовленный проект поможет уменьшить затраты на монтаж и эксплуатацию. Рубить с плеча и делать как у соседа тут не стоит, иначе можно “пролететь” на платежах за электричество, газ или уголь. На этом прервусь! Жду ваших комментариев и вопросов

Отопление ‘target=»_blank»>’)

Однотрубная система плюс теплый пол

Конструкция состоит из следующих элементов:

  • котел;
  • блок безопасности;
  • вентили;
  • циркуляционный насос;
  • расширительный бак.

Система радиаторов выполняется в виде двух веток, причем каждая ветка регулируется отдельным стояком расположенным рядом с подключением к главному стояку. Каждый из радиаторов оснащен двумя вентилями на подаче и на обрате.

Это делается для того, чтобы в случае выхода радиатора из строя была возможность его замены без отключения всей системы.

Теплый пол к этой системе подключается следующим образом:

  • из котла подача теплоносителя идет с температурой не менее 80 градусов, когда она идет в обрат, ее температура снижена примерно до 50 градусов. Поэтому теплый пол подключается именно к обрату;
  • так как вентили установлены и на подаче, и на обрате, вы можете отключать теплый пол без остановки работы всей системы. Для регулировки на обратной трубе устанавливается байпас, регулируя который вы можете направить часть или весь теплоноситель сразу в котел.

Комбинированное отопление дома.

Это делается, когда носитель тепла слишком горячий. Байпас может быть закрыт или открыт полностью или наполовину, этот процесс вы будете регулировать самостоятельно в зависимости от температуры в помещениях.

Недостатком такой системы можно считать ручную регулировку байпаса, но, с другой стороны, этот вариант экономичный, поскольку покупка смесительного узла с автоматическими клапанами обойдется вам достаточно дорого.

Универсальные комбинированные котлы отопления

В некоторых случаях целесообразно использование универсальных котлов отопления, у которых предусмотрено применение не только двух типов топлива. К ним относятся котлы отопления комбинированные газ-дрова-электричество, пеллетные модели.

Пеллетный комбинированный котел отопления

Определяющим отличием, которым обладают пеллетные комбинированные котлы отопления, является наличие нескольких камер сгорания. Они адаптированы для применения определенного типа топлива – газа, дизеля, дров и т.д. В качестве дополнительной меры может быть предусмотрен электрический ТЭН, находящийся в одной или нескольких камерах теплообменника.

Примечательно, что во многих моделях котлов отопления комбинированных газ дрова электричество пеллетная горелка съемная. Т.е. камера сгорания для нее может быть использована для другого типа топлива. Чаще всего это газ или дизель. Условия использования этих энергоносителей предусматривают наличие принудительного нагнетания воздуха и сложную конструкцию теплообменника для передачи тепловой энергии. Эти качества свойственны и для пеллетных комбинированных котлов отопления.

Для эксплуатации многотопливных отопительных котлов необходимо выполнить такие условия:

  • Стабильная подача электроэнергии. Она нужна для работы пеллетных комбинированных котлов отопления, газовых и дизельных горелок. Исключения составляет использование твердого топлива;
  • Организация доставки к котлу топлива. Основная проблема при планировании монтажа котлов теплоснабжения комбинированных газ-дрова-электричество заключается в хранении энергоносителей. Для баллонного отопления делают отдельные помещения или устанавливают наружные стальные боксы. Дизельное топливо хранят в бочках, которые подключаются к специальной насосной станции.

Прежде, чем приобрести универсальные котлы для теплоснабжения комбинированные следует проанализировать целесообразность их использования. Их стоимость на порядок выше классических однотопливных. Для этого делают детальный финансовый анализ для каждого типа энергоносителя.

При установке зарубежных и российских комбинированных котлов отопления нужно правильно рассчитать диаметр дымохода. Показатель тяги должен отвечать минимальным требованиям для каждого типа топлива.

Арочные конструкции

Рис. 5.4. Арочно-сводчатые конструкцииАрка представляет собой брус криволинейного (циркульного, параболического или др.) очертания. Кривизна арки обеспечивается возможность ее статической работы преимущественно на осевые (сжимающие) усилия, но вызывает (в отличие от балочных конструкций) не только вертикальные, но и горизонтальные реакции опор, так называемый распор (рис. 5.4). Это обстоятельство требует соответствующего усиления опор или применения затяжки-связи, стягивающей пяты арки и работающей на растяжение. В последнем случае в опорах арки возникают только вертикальные реакции. Работа арок преимущественно на осевые усилия позволяет перекрывать ими значительно большие пролеты, чем балками.

При увеличении ширины арки в направлении, перпендикулярном ее пролету, образуется конструкция пространственной формы, называемая цилиндрическим сводом. В этой конструкции арочная кривая служит направляющей, а горизонтальная прямая — образующей поверхности свода. Поверхность цилиндрического свода относится к числу линейчатых поверхностей, т.е. поверхностей, образованных перемещением по направляющим одной или группы прямых линий. Линейчатые криволинейные поверхности наиболее широко применяются в строительстве, так как наличие прямолинейных образующих облегчает возведение конструкций, устройство опалубки и пр.

Конструкция цилиндрического свода при пространственной геометрической форме в статическом отношении является плоскостной. Если конструкцию свода мысленно рассечь на ряд параллельных друг другу арок, то все они (при равномерно распределенной нагрузке) будут иметь идентичное напряженное состояние и не окажут существенного воздействия на смежные арки.

В соответствии с функциональными и эстетическими задачами цилиндрический свод получил в архитектуре много модификаций. На базе пересечения двух цилиндрических сводов с одинаковой стрелой подъема построен крестовый свод, состоящий из четырех фрагментов цилиндрической поверхности — распалубок и опертый на четыре точки; при компоновке конструкции из четырех других фрагментов пересекающихся сводов — лотков образуется сомкнутый свод, опертый по контуру; при срезе вершины сомкнутого свода горизонтальной плоскостью образуется зеркальный свод и т.п. Все перечисленные модификации в отличие от цилиндрического свода являются пространственными конструкциями не только по геометрической форме, но и по статической работе.

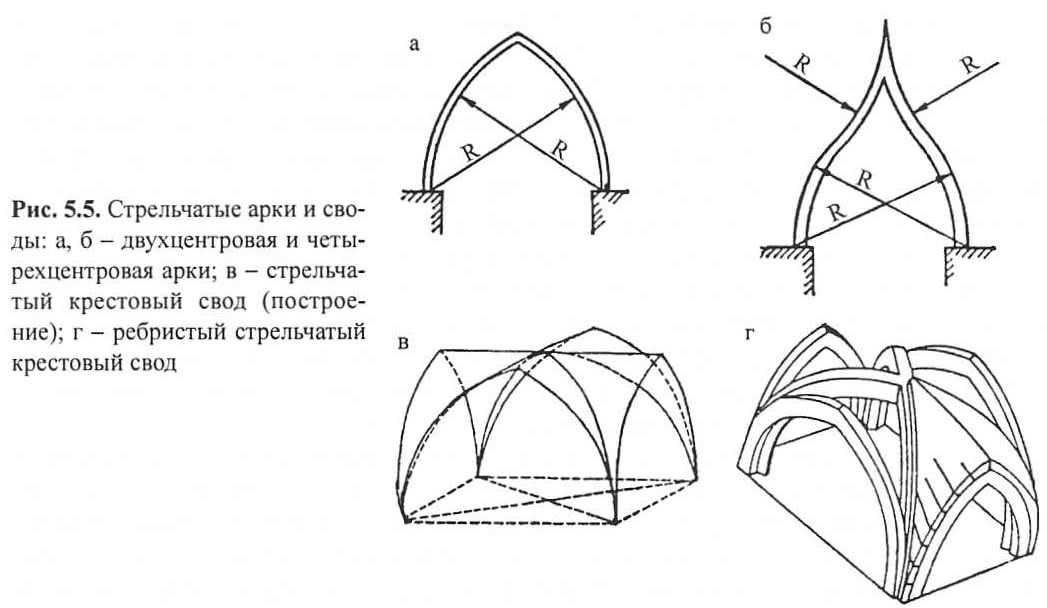

Рис. 5.5. Стрельчатые арки и сводыКонструкции сводов совмещают несущие и ограждающие функции. Применение арочных несущих конструкций требует дополнения их специальными ограждениями. Разнообразные модификации цилиндрических арок и сводов были разработаны и широко применялись в эпоху Древнего Рима (I в. до н.э. — IV в. н.э.). Возводились эти конструкции из кирпича, тесаного камня и бетона. Дальнейшее развитие каменные сводчатые конструкции получили в эпоху романики и готики (XI — XV вв.) на базе цилиндрических, а затем более сложных по форме стрельчатых сводов (рис. 5.5), возникших в зодчестве Арабского халифата (VII — IX вв. н.э.) и занесенных в Европу в эпоху крестовых походов,

В современной строительной практике сводчатые конструкции выполняются преимущественно из железобетона, а арочные — из дерева, стали или железобетона.

Конструкционные особенности

По сути, комбинированный котел для дачи – это тот же твердотопливный. только дополнительно оснащенный ТЭНом. Громоздкий агрегат, большой объем в котором занимает дровяная топка.

Теплообменник устроен несколько иначе, чем у простого дровяного: у него сложная форма, между стенками вмонтированы ТЭНы, в корпусе есть специальное отверстие для подключения электричества.

Рабочие узлы универсального котла электричество/дрова:

  • дровяная топка с загрузочным люком. От габаритов зависит объем закладки дров;
  • зольник – камера под топкой, в которой собирается зола. Через нее же осуществляется поддув;
  • заслонка, с помощью которой можно регулировать тягу и, соответственно, пламя. Управляется цепным приводом. При горении дров обязательно должна быть открыта;
  • теплообменник;
  • ТЭНы;
  • температурные датчики. Обеспечивают регулировку работы ТЭНов;
  • контрольный манометр;
  • дымоход, такой же, как у котлов на твердом топливе (устройство дымохода для твердотопливного котла );
  • автоматика. отвечает за режим работы, регулирует мощность.

Дополнительно котлы для отопления на дровах и электричестве оснащаются варочной панелью (над камерой сгорания). У двухконтурной модели имеется возможность подключения теплого пола. В корпусе есть патрубки для подачи теплоносителя и для обратки, дренажная система, приборы безопасности.

Комбинирование видов отопления

Второй способ комбинирования – совместное внедрение видов водяного отопления – радиаторного и встроенного.

Встроенное отопление бывает 2 видов:

  1. Водяные теплые полы;
  2. Водяные теплые стены.

Эти виды водяного отопления применяют в качестве как основного, так и дополнительного обогрева. Для работы теплых полов и теплых стен обязательна установка узла смешения и циркуляции. Работа комплексов встроенного отопления реализуется с помощью специального смесителя – трех или четырехходового, на узле устанавливается собственный циркуляционный насос.

Температура теплоносителя в теплых полах и стенах обычно не превышает 50С, протекает в низкотемпературном режиме. Низкая температура теплоносителя необходима для нагрева поверхности пола до комфортных значений – от 23 до 33С.

Подключение узлов циркуляции производится аналогично веткам радиаторного отопления – к стоякам или к коллекторам соответствующего диаметра. Наиболее оптимальным считается подключение комплексов встроенного отопления к гидравлическим разделителям или тепловым аккумуляторам – в этом случае достигается минимальное взаимное влияние радиаторной системы и контуров теплого пола (теплых стен).

Применение теплых полов создает более комфортные условия для человека – тепло сосредоточено  в зоне его пребывания. Теплые водяные стены не менее эффективны, но имеют меньшую популярность по сравнению с водяными теплыми полами.

Кроме комбинирования радиаторов и встроенных водяных систем довольно часто третьим компонентом комплекса водяного отопления становится калорифер воздушного отопления. Наравне с радиаторами и теплыми полами отбор тепла от теплового источника производится на нужды нагрева воздуха приточной вентиляции или сети воздушного отопления. Подключение калориферов также производится в котельной.

Следует отметить, что при использовании разных конечных потребителей тепла – радиаторов, теплых полов (стен), калориферов, теплообменников нагрева бассейнов, бойлеров косвенного нагрева – рекомендуется подключать их к гидрострелке или теплоаккумулятору. Эти устройства решают вопрос гидравлической балансировки и разных температурных режимов работы, значительно облегчают управление и регулировку.

Комбинирование схем и видов водяного отопления – качественное техническое решение, значительно повышающее уровень комфорта в отапливаемых помещениях. Применение классических схем не всегда является оптимальным решением при отоплении жилых помещений большой площади и разной этажности. Комбинирование отдельных схем и видов обогрева не только повышает комфорт, но и позволяет разнообразить температурный режим в помещениях, улучшает общее гидравлическое устройство, оптимизирует процесс регулирования.

Второе направление комбинирования – интеграция тепловых источников (котлов разных типов и так далее) – имеет ряд технических особенностей и рассматривается в отдельной публикации нашего портала.
