Какой теплоноситель лучше выбрать для системы отопления?

Какой вид лучше выбрать

Если температура в системе в холодное время года не будет падать ниже +5 °C, то наилучшим теплоносителем в этом случае является вода, максимально очищенная от солей.

Если возможны длительные отключения отопительной системы в зимнее время, то оптимальным вариантом будет антифриз.

Чтобы правильно выбрать антифриз, учитывайте такие моменты:

• рабочий температурный диапазон;
• влияние теплоносителя на материалы деталей системы (на чёрные и цветные металлы, пластик, резину и проч.);
• длительность цикла использования;
• безопасность для здоровья.

Принимая во внимание последний фактор, для обогрева дома рекомендуется использовать пропиленовые антифризы

Естественная циркуляция

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Рекомендации по выбору средства

Необходимо учитывать не только характеристики теплоносителей для системы отопления, но и конфигурацию оборудования, чтобы сделать обогрев безопасным и эффективным.

Если вы решили остановиться на применении антифриза, давайте рассмотрим условия, в которых его использование исключено:

• отсутствие в котле регулятора температуры нагрева;
• при использовании уплотнений из льняной подмотки с масляной обработкой;
• в отопительном контуре использованы трубы, радиаторы, запорная арматура с оцинкованной поверхностью; -отопительная система открытого типа

Испарение воды из незамерзающей жидкости может изменить свойства, а пары этиленгликоля являются токсичными.

Соблюдение следующих правил позволит хозяевам избавиться от ряда неприятностей при некорректном применении незамерзающих жидкостей:

• в местах уплотнений льняную паклю необходимо промазывать уплотнительной пастой;
• секционные радиаторы нужно перебрать, чтобы заменить уплотнение на прокладки из тефлона или паронита;
• не использовать автоматические воздухоотводчики (для стравливания избытка воздуха лучше установить краны Маевского для ручной регулировки);
• радиаторы и трубы должны иметь увеличенный объем и диаметр;
• наличие циркуляционного насоса повышенной мощности;
• установить мембранный расширительный бак с увеличенным объемом.

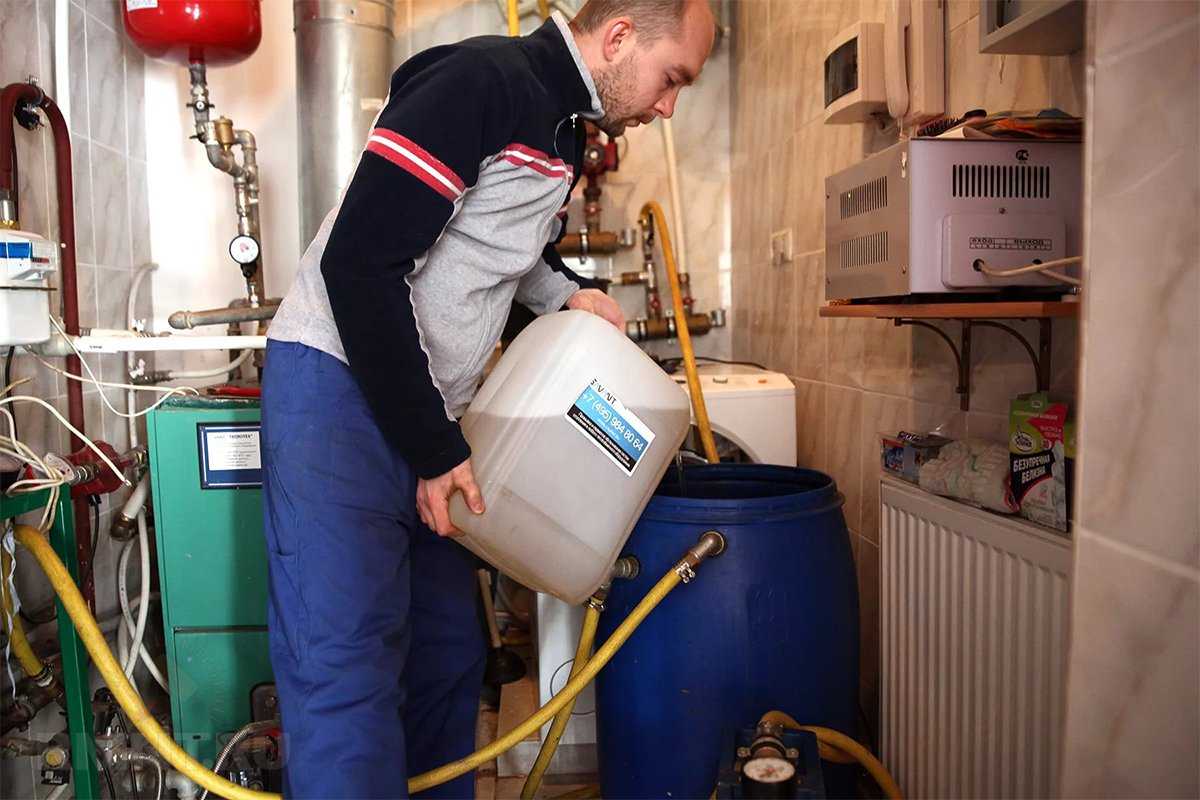

Заливается антифриз в систему отопления только после качественной промывки отопительного контура, для которой лучше применять специальные составы. В целях безопасности всех жильцов эксперты рекомендуют использовать пропиленгликоль.

Котел нельзя сразу же после заполнения системы теплоносителем выводить на пиковую мощность. Повышать температуру необходимо ступенчато. Это нужно, чтобы антифриз набрал оптимальные рабочие характеристики и расширился в пределах нормы.

Чтобы выбрать подходящий теплоноситель, необходимо учитывать свойства труб, котельного оборудования и др. факторы

При разбавлении жидкости водой нельзя допустить концентрации выше, чем -20 градусов. Избыток воды приведет к отложению накипи и изменению рабочих свойств гликоля. Разбавляется только дистиллированной водой.

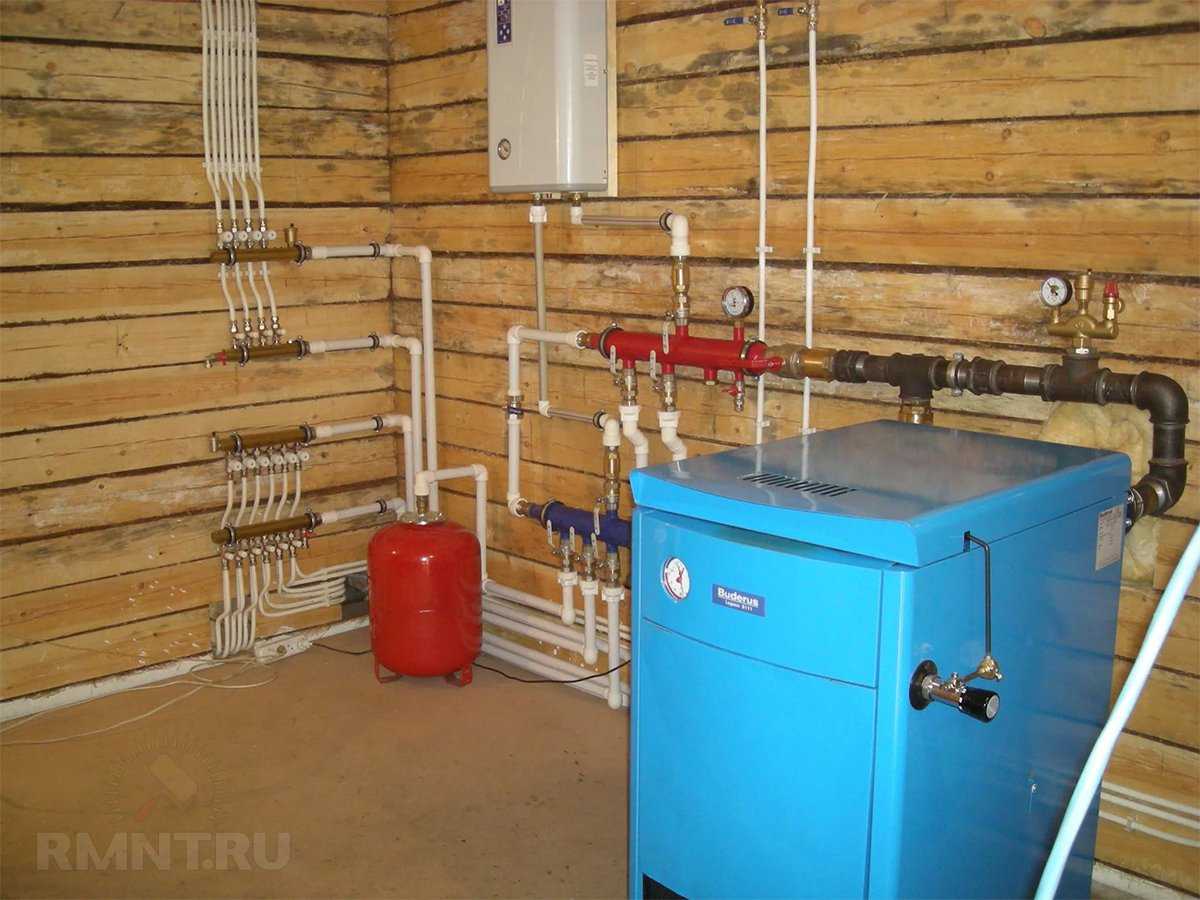

Лучевая система с коллекторами

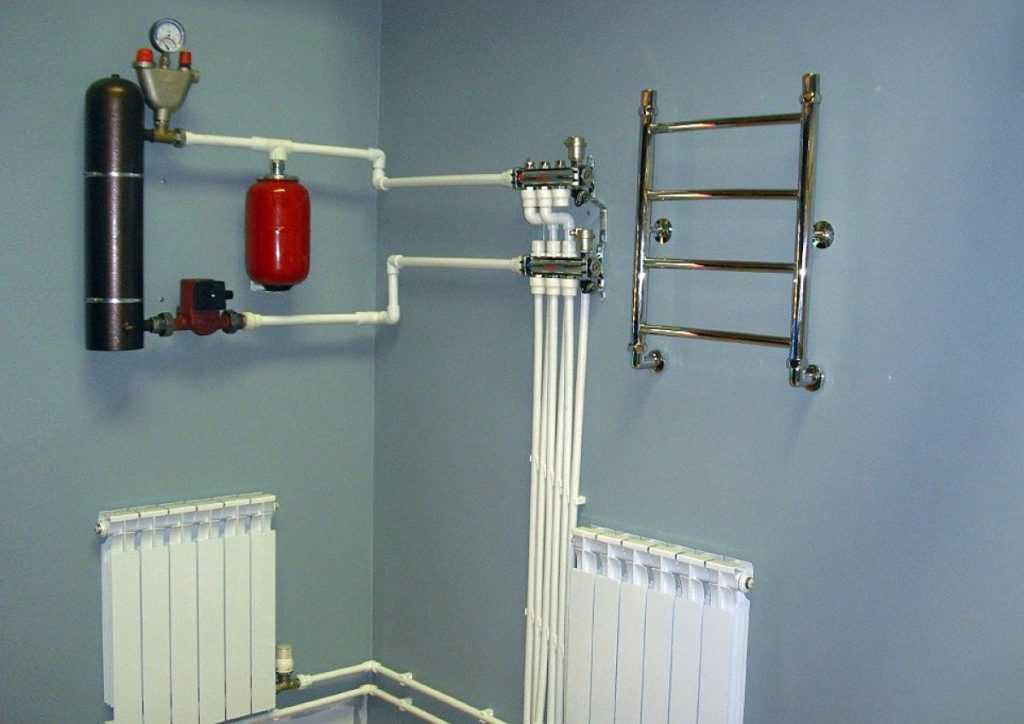

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Электрическое отопление

Нагрев помещения имеет место благодаря распределению воздуха, проходящего через приборную панель без того, чтобы нагревалась ее лицевая сторона. Это полностью обезопасит от различных ожогов и предотвратит любое возгорание.

Такие виды систем отопления зданий не требуют больших затрат для установки или ремонта, к тому же, могут обеспечить максимальный комфорт. Электрический конвектор можно просто поставить в определенное место и подключить его к питанию сети

Делая выбор системы отопления, можно обратить внимание на данный тип – довольно эффективный

Электрический настенный конвектор

Принцип действия

Холодный воздух, который находится в нижней части здания, проходит через нагревательный компонент конвектора. Затем его объем увеличивается и он уходит вверх через выходные решетки. Обогревательный эффект имеет место и благодаря дополнительному излучению тепла с передней стороны панели электрического конвектора.

Принцип действия электрического конвектора

Уровень комфорта и экономичность такой обогревательной системы достигается благодаря тому, что в электрических конвекторах применяется электронная система, которая помогает поддерживать определенную температуру. Нужно всего-навсего установить необходимый температурный показатель и датчик, который установлен в нижней области панели начнет через заданный период времени определять температуру воздуха, который проникает в помещение. Датчик подаст сигнал на термостат, который в свою очередь подключит или наоборот выключит обогревательный элемент. Посредством такой системы для поддержания определенной температуры, которая даст возможность соединить электрические конвекторы в разных помещениях, для того чтобы обогреть целое здание.

Выбор системы отопления

Если провести сравнение систем отопления для конкретного объекта, то их достоинства определяются масштабами здания. Открытая схема приводит к значительной потере тепла и риску насыщения теплоносителя кислородом, поэтому неудобна для небольших частных домов. Закрытая структура оптимальна в таких жилищах и нашла широкое применение. Однако в случае длительных перебоев в электроснабжении ее установка приведет к вымораживанию помещений.

В высотных постройках преимущества замкнутого теплоснабжения нивелируются необходимостью размещения очень больших мембранных баков. Чтобы закрытая схема была функциональна, их заменяют на специальные безнапорные установки, работающие в тандеме с насосами – регуляторами давления. Открытая конструкция отличается более простым процессом установки в многоэтажных зданиях. Проблема завоздушивания решается путем применения воздухоотводчиков.

(Пока оценок нет)

Основные требования к наполнению труб отопления

Нагретая жидкость в системе отопления здания предназначена для передачи своей температуры на секции радиаторов. Кроме обычной чистой воды, в систему часто заливают незамерзающие жидкие вещества — антифризы. Так как эта незамерзайка выпускается с разными характеристиками, то, выбирая эффективный теплоноситель для отопления жилья, пользуются несколькими критериями:

1. Нейтральная реакция жидкости на контакт с любыми веществами, безвредность и нетоксичность для человека, безопасность в эксплуатации;
2. Высокая теплоемкость, позволяющая максимально эффективно переносить тепло и и отдавать его на радиаторы;
3. Большой срок службы.

Исходя из вышеперечисленных требований, вода является наиболее подходящим теплоносителем, но она подходит не для всякого режима эксплуатации систем отопления. Так, при больших перерывах в работе отопления зимой (садовый или дачный домик) вода быстро замерзнет и может разорвать металл, пластик и металлопластик. Потому обогревательные контура и схемы, работающие в прерывистом режиме, лучше заполнять антифризом, который при температуре ниже нуля не замерзнет, а только станет более вязким. Такая жидкость надежнее и эффективнее, но в трубной разводке открытого типа его лучше не применять, так как при испарении через расширительный бачок в воздух будут попадать токсины, присутствующие во всех марках антифризов.

Преимущества и недостатки двухтрубной системы

Сравнение систем отопления невозможно без обзора двухтрубной системы. Конструктивная особенность заключается в использовании двух различных труб для подачи горячей воды и слива холодной из радиаторов.

Тепловые потери по пути следования теплоносителя незначительны, благодаря чему экономятся топливные средства. Двухконтурная схема позволяет свободно регулировать нагрев каждой отдельной батареи или отключать их.

Недостатки двухтрубной системы отопления незначительны. Схема контура сложнее, требует больше затрат на монтаж и больше времени. Однако это окупается благодаря хорошим практическим качествам.

Факт! Двухконтурная конструкция не боится замораживания отдельных участков, и они не блокируют остальные отопительные приборы, участвующие в теплообмене. Пострадавшие места легко обнаружить тактильным методом.

Теплоноситель — вода

Из всех жидкостей, что существуют на Земле в естественном состоянии, вода имеет наивысшую теплоёмкость — в среднем 1 ккал/(кг·град), т. е. если нагреть один килограмм воды до 90 °С и охладить в отопительном радиаторе до 70 °С, то в отапливаемое этим радиатором помещение поступит 20 ккал тепла.

Эта жидкость имеет высокую плотность (917 кг/м3), уменьшающуюся при нагреве или охлаждении. Кстати, вода — единственная природная жидкость, расширяющаяся и при нагреве и при охлаждении.

Экологические и токсикологические характеристики воды превосходят аналогичные параметры любых синтетических теплоносителей — случайная утечка из системы отопления не создаст проблем для здоровья домочадцев, если только не попадёт непосредственно на человеческое тело. И в случае такой утечки восстановить исходный объём воды очень просто — нужно лишь долить необходимое количество в открытый расширительный бачок отопительной системы естественной циркуляции.

В отношении стоимости вода тоже вне конкуренции, поскольку более дешёвого и доступного теплоносителя не существует.

Однако этот теплоноситель имеет ряд недостатков — обычная вода, т. е. в её природном состоянии, содержит кислород и соли, что вызывает внутреннюю коррозию элементов отопительной системы, а также зарастание их стенок накипью, снижающей теплоотдачу и внутренний объём отопительных приборов.

Простейший способ умягчения воды хорошо известен каждому — термический (кипячение), с использованием металлической ёмкости без крышки. В процессе термической обработки часть солей отложится на дне ёмкости, из объёма воды будет удалён углекислый газ. Кстати, чем больше площадь дна ёмкости для кипячения, тем больше солей можно будет удалить из воды — соли отложатся на дне в виде накипи. Недостаток термического метода в том, что таким способом устранить из воды можно лишь нестойкие гидрокарбонаты магния и кальция, а их стойкие соединения при этом сохранятся.

Химический или реагентный метод более эффективен, он позволяет перевести содержащиеся в воде соли в нерастворимое состояние. Для его осуществления используются гашёная известь, кальцинированная сода или ортофосфат натрия — ввод в объём воды первых двух реагентов вызовет образование карбонатного осадка, последнего — осадок ортофосфатов магния и кальция. По окончании химической реакции выпавший осадок устраняется фильтрацией воды. Последний реагент — ортофосфат натрия — обеспечивает наилучшее умягчение воды, однако его применение требует точной дозировки.

Для отопительных систем более всего подходит дистиллированная вода, поскольку в ней полностью отсутствуют какие-либо примеси. Единственный её недостаток — придётся потратиться на покупку, стоимость литра дистиллированной воды составит около 14 руб. Перед заливкой в систему отопления дистиллированной воды необходимо тщательно промыть отопительные приборы, трубы и котёл обычной водой, причём мыть как используемую ранее систему, так и только что смонтированную — загрязнения внутри неё будут в любом случае.

Можно использовать чистую талую или дождевую воду, т. к. она содержит значительно меньшее количество солей, чем водопроводная, колодезная или артезианская.

Единственный недостаток воды, используемой в качестве теплоносителя — при температуре ниже 0 °С она замёрзнет, расширится и нанесёт серьёзный ущерб отопительной системе. И поэтому домовладельцам, нерегулярно эксплуатирующим систему отопления в холодный сезон, а также проживающим в районах, где перебои с подачей энергоносителей особенно часты, более подойдёт другая группа жидких теплоносителей — антифризы.

Закрытая система теплоснабжения — что это такое

Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

• Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
• Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
• В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.
