Расчет гравитационной системы отопления: схема для частного доа на фото и видео

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
Экономное расходование основного материала – труб.
Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
Простота конструкции, определяющая ее надежность.
Простой монтаж, обслуживание и эксплуатация.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Видео — Однотрубная / двухтрубная схема

Однотрубная / двухтрубная система отопления

Watch this video on YouTube

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

Возможность автоматической регулировки температуры в каждом помещении.
Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

повышенная сложность конструкции;
большая материалоемкость разводки;
повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

силикатные пластины-фотоэлементы;
листы ДСП, алюминиевые уголки и рейки;
жёсткий поролон толщиной 1,5-2,5 см;
прозрачный элемент, выполняющий роль основания для кремниевых пластин;
шурупы, саморезы;
силиконовой герметик для наружных работ;
электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

поликристаллические;
монокристаллические;
аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение. От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло – самый оптимальный вариант для изготовления гелиобатареи

Как использовать тосол для систем отопления

Во многих частных домах можно встретить системы водяного отопления. У таких конструкций есть много преимуществ, но они обладают одним значительным недостатком – в случае сильных морозов, есть риск замерзания воды в трубах.

Применение тосола в системе отопления

Чтобы предотвратить замерзание теплоносителя в системе, вместо воды в систему заливают другие теплоносители – антифризы, также для этих целей используется тосол для системы отопления.Но использование тосола в качестве антифриза не рекомендуется, потому что в состав этой субстанции входит этиленгликоль.

Это вещество очень ядовито, категорически не допускается его попадание на кожу и внутрь. При использовании тосола в качестве антифриза, любая течь становится опасной для человека, так как вредные пары, образуемые под воздействием высоких температур, выходят наружу.В процессе эксплуатации присадки выпадают в осадок.

Как результат, этот антифриз просто разъедает контур обогрева изнутри.

В качестве альтернативы тосолу можно использовать специальные антифризные составы для отопления на основе глицерина либо пропиленгликоля. Цена на первые несколько больше, а вторые имеют немного меньшую теплопроводность и больший вес.

Заливка антифриза в отопление

H2_2

Если все же было решено залить в систему отопления именно тосол, необходимо придерживаться правил безопасности в процессе работ и эксплуатации.

Подготовка к заливке

Можно приобрести уже готовые к использованию «незамерзайки». Но такой состав разбавлять водой нельзя. Для этого лучше купить концентрат, в котором этиленгликоля не меньше 95%. Используя такую смесь, можно самостоятельно выбрать необходимое соотношение антифриза и воды. Сначала необходимо выяснить минимальную температуру, при которой не будет происходить кристаллизация теплоносителя. Температурные условия, при которых можно наблюдать такой эффект, как правило, указаны на упаковке.Поэтому следует учитывать такие пропорции:

если замерзание происходит при -40 °C, отношение воды к концентрату 1:1;
-30 °C— 2:3;
— 20 °C— 1:2.

Процесс заливки тосола в систему отопления:

Необходимо спустить весь теплоноситель;
Хорошо промыть трубы и радиаторы;
Проверить герметичность соединений труб, можно заменить прокладки;
Заливка тосола осуществляется при помощи специального насоса.

Замена жидкости с этим веществом проводится очень аккуратно, можно использовать резиновые перчатки и респиратор.

Важно! Обязательно проводить все действия в хорошо проветриваемом помещении. Перед принятием окончательного решения в вопросе использования тосола в качестве теплоносителя, необходимо учитывать следующие факты:

Перед принятием окончательного решения в вопросе использования тосола в качестве теплоносителя, необходимо учитывать следующие факты:

В случае использования этого антифриза потребуется замена циркуляционного насоса на более мощный;
Тосол вытекает из труб даже при незначительной микротрещине;
Резиновые прокладки в системе отопления нужно поменять на паронитовые;
Этот состав можно заливать только в систему закрытого типа, использование тосола в системах с расширительным бачком открытого типа опасно для здоровья;
Скорость нагрева с этим химическим веществом намного ниже;
Не стоит использовать тосол в двухконтурных котлах, так как возможно подмешивание жидкости из отопительного контура в контур водоснабжения;
Не рекомендуется заливать антифриз в систему с оцинкованным трубопроводом. Это может стать причиной химических изменений и потери первоначальных свойств труб;
Основное отличие тосола и специальной жидкости для отопления состоит в наличии в последних пеногасительных присадок. Ними можно предупредить завоздушивание системы отопления.

Достоинства и недостатки воздушного отопления

По сравнению с жидкостным отоплением воздушное имеет ряд преимуществ:

Распределительная часть системы отопления имеет предельно простое устройство и всецело доступна для самостоятельного изготовления. Это просто сеть воздуховодов с заслонками – нет ни расширительного бачка, ни радиаторов, ни воздухоотводчиков с предохранительными клапанами.
Воздуховоды легко делаются из самых дешевых материалов – фанеры, гипсокартона, жести или даже картона. При этом используется самый простой инструмент – никакие трубогибы или сварочные аппараты не понадобятся.
Применяемые для настройки температурного режима заслонки представляют собой примитивное и дешевое устройство, чего нельзя сказать о дорогих регулирующих вентилях для системы водяного отопления.
Об опасности протечек или замерзания системы можно навсегда забыть.
Из-за низко теплопроводности воздуха уменьшаются теплопотери в стены здания (водяная система теряет таким образом до 15% тепла).
Вся отопительная система прокладывается скрытым способом, поэтому интерьер всех помещений имеет безупречный вид.
Система практически не обладает инерционностью.
Остывший дом прогревается очень быстро.

Поскольку воздух подается во все помещения по канальной системе, для его очистки и увлажнения достаточно установить на главном воздуховоде всего один увлажняющий фильтр.

Устройство воздушного отопления

Как всегда, имеются и недостатки:

В уже готовой постройке перейти на воздушное отопление невозможно – оно интегрировано в конструкцию дома и сооружается параллельно с ним. Изменить систему, например, с целью модернизации, тоже не получится.
Требуется регулярное обслуживание – очистка фильтров или воздуховодов, если фильтры не установлены.

Нет возможности соорудить теплоаккумулятор, как в жидкостной системе отопления. Эта проблема актуальна для дизельных и твердотопливных отопителей, КПД которых является максимальным только при работе в режиме номинальной (наибольшей) мощности.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Порядок выполнения работ

В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.

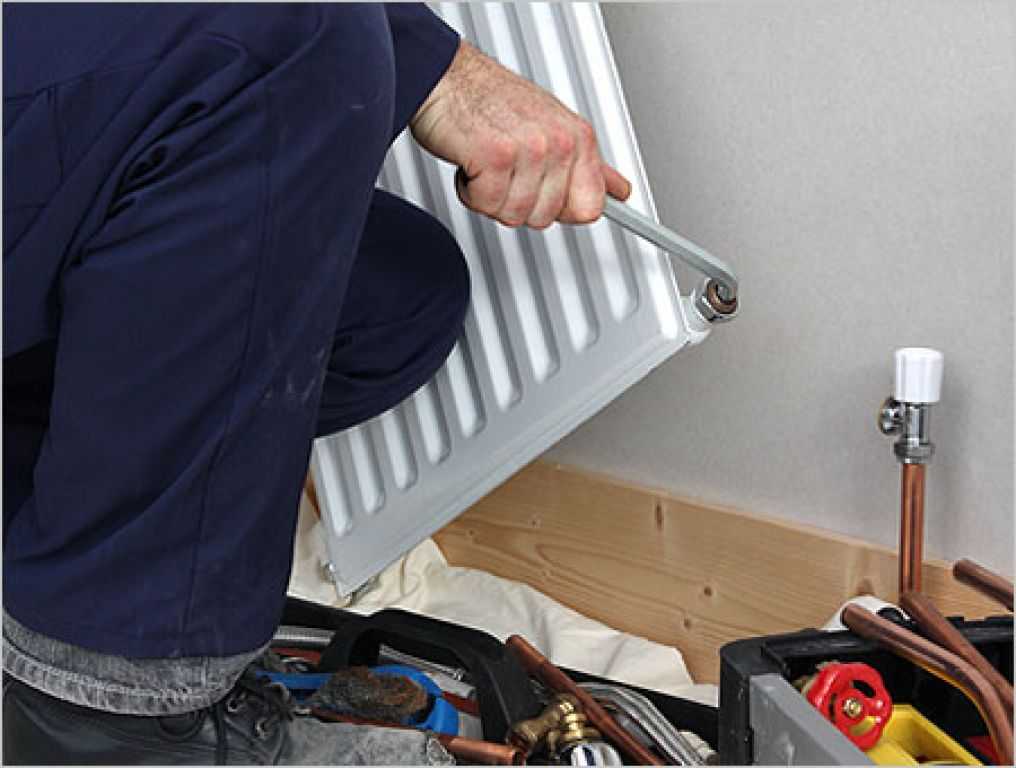

Монтаж радиатора отопления

После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.

После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.

Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление вы будете делать.

1 Принцип работы и основные комплектующие

Большинство отопительных систем в загородных домах функционируют с помощью такого теплоносителя, как вода. Этот подход популярен, поскольку он является универсальным. Нагревать воду или другую жидкость, выполняющую роль теплоносителя, можно любым способом: печное отопление, использование твердотопливных котлов, газовых или электрических. Принципиального значения здесь нет.

Использование жидкого теплоносителя даёт возможность устанавливать комбинированные варианты отопления, к примеру, котлы на дровах и газе или электричестве с вмонтированными ТЭНами. Любая схема, в основе которой лежит нагрев помещения теплоносителем, включает в себя три ключевые составляющие:

источник нагрева (котёл, печь и тому подобное);
магистраль трубопроводов со всем дополнительным оборудованием, кранами, запорной арматурой, датчиками, терморегуляторами;
точки нагрева — батареи, радиаторы или тёплый пол.

Кроме основных элементов, существует дополнительное оборудование и комплектующие, которые выполняют полезные функции, к примеру, регулировку температуры воды, давления, а также помогают в обслуживании отопительной системы. К таким комплектующим можно отнести:

насос для принудительной циркуляции теплоносителя;
расширительный бачок;
буферная ёмкость;
гидравлические разделители;
бойлеры;
коллекторы для распределения воды;
дополнительные приборы для автоматизации процесса.

Бак служит для приёма лишней воды в системе и бывает двух типов — мембранный и открытый. Как известно, вода при нагреве расширяется, соответственно, в системе при нагреве ей нужно куда-то деваться. Расширительный бак для этого и предназначен, то есть для приема лишней воды.

Если речь идёт о системе с принудительной циркуляцией теплоносителя, то её работу обеспечивает циркуляционный насос. В случае наличия нескольких контуров, тёплого пола, гидрострелки, буферной ёмкости или других разделителей, а также бойлера, тогда агрегатов для принудительной циркуляции устанавливается минимум два. Непосредственно буферная ёмкость работает как гидроразделитель и теплоаккумулятор. Контур котла может функционировать независимо от всех остальных только в сложных отопительных системах многоэтажных коттеджей и больших частных домов.

Бойлеры, которые включены в систему обогрева, представляют собой бочку со змеевиком внутри. Служит для косвенного обогрева воды с помощью теплоносителя системы отопления. Вода потом используется для мытья посуды, банных процедур и тому подобного. Кроме этого, даже если выключить котёл, вода будет оставаться тёплой ещё долгое время. Коллекторы для распределения теплоносителя применяются в случае установки нескольких контуров, тёплого пола, а также при установке лучевой схемы отопления.

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека.
Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна.
Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно.
Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый.

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Особенности проектирования и монтажа

В основные узлы гравитационной системы входят:

отопительный котел, в котором нагревается вода или антифриз;
трубопровод (двойной или одинарный);
батареи отопления;
расширительный бак.

При проектировании, а также непосредственно при монтаже системы очень важно соблюсти одно обязательное условие: труба, по которой будет двигаться теплоноситель, должна быть под уклоном в сторону котла отопления. Уклон должен быть не менее 0,005 м. на один метр погонный трубы

на один метр погонный трубы.

В общем, если котел и радиатор расположены на одном этаже, то вход в радиатор трубы должен быть немного выше.

Схема гравитационной системы с уклоном труб

Наличие этого уклона объясняется следующими факторами:

по наклонной трубе холодный теплоноситель быстрее будет поступать в котел;
наличие уклона также необходимо для того, чтобы появившиеся в процессе нагрева теплоносителя пузырьки воздуха эффективнее поднимались в расширительный бак, из которого они испаряются в атмосферу.

Расширительный бак создает дополнительное давление, которое благотворно сказывается на скорости передвижения воды по трубам.

Скорость движения рабочей жидкости напрямую зависит от разницы таких величин, как масса, плотность и объем теплоносителя в холодном и горячем состоянии. На скорость перемещения потока также влияет и уровень расположения радиаторов относительно котла.

Гравитационное давление в системе отопления в некоторой степени расходуется на то, чтобы преодолеть сопротивление трубопровода. В качестве дополнительных препятствий выступают повороты и разветвления в системе, дополнительные радиаторы.

Поэтому для максимального обогрева помещения при проектировании гравитационной системы нужно следить за тем, чтобы подобных препятствий было как можно меньше.

Виды систем отопления с гравитационной циркуляцией

Закрытая система с самотечной циркуляцией

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

Открытая система с самотечной циркуляцией

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Двухтрубная система с самоциркуляцией

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Виды систем

Как уже говорилось, в самотечной системе отопления не должно быть перепадов по высоте, иначе она просто не будет работать. По этой причине может быть сделано несколько контуров.

Одноконтурная

Схема подключения с естественной циркуляцией

Здесь всё предельно ясно – одна труба идет от котла, а другая к нему, а между ними подключаются батареи. Представленная схема поможет в этом разобраться.

Одноконтурная система может быть и однотрубной. только в этом случае нужно учесть тот фактор, что каждая последующая батарея в самотечной системе будет чувствительно холоднее предыдущей.

Двухконтурная

Двухконтурные системы могут отличаться направлением движения теплоносителя:

Со встречным движением.
С попутным движением.

Выбор способа монтажа труб с учетом направления движения теплоносителя, в основном зависит от того, где в помещении расположены двери или есть другие нюансы, из-за которых монтаж обратки в этом месте невозможен.

Независимо от выбранной системы, угол уклона труб не изменяется.
