Гидравлический расчет системы отопления частного дома

И еще несколько программ, которые мы раскопали в ходе расследования

Вернемся к общедоступным утилитам, найденным на зараженных системах. С их помощью можно залезть в систему, утащить конфиденциальные данные и выполнить другие вредоносные действия. Ловите краткое описание каждой.

GetPassword

GetPassword предназначена для получения паролей из зараженной системы. Раньше исходный код утилиты лежал в репозитории MimikatzLite, но сейчас его почему-то удалили. Можем только поделиться скриншотом на рис. 9.

Рис. 9. Скриншот работы утилиты GetPassword

Quarks PwDump

Еще одна утилита для извлечения паролей из ОС Windows.

Исходный код можно найти в репозитории 0daytool-quarkspwdump. Скриншот утилиты приведен на рис. 10.

Рис. 10. Скриншот работы утилиты Quarks PwDump

wpmd v 2.3 (beta)

wpmd (windows password and masterkey decrypt) также предназначена для получения паролей в ОС Windows. Увы, источник мы не нашли, поэтому можем только показать скриншот (рис. 11).

Рис. 11. Скриншот работы утилиты wpmd v 2.3 (beta)

os.exe

os.exe позволяет определить версию ОС Windows (рис. 12). Источник тоже не найден :(

Рис. 12. Скриншот работы утилиты os.exe

nbtscan 1.0.35

nbtscan — утилита командной строки, предназначенная для сканирования открытых серверов имен NETBIOS в локальной или удаленной TCP/IP-сети. Она обеспечивает поиск открытых общих ресурсов (рис. 13). Доступна на ресурсе Unixwiz.net.

Рис. 13. Скриншот работы утилиты nbtscan

Это расследование в очередной раз убедило нас, что даже заезженные и понятные техники способны доставить жертвам много неприятностей. Злоумышленники могут годами копаться в IT-инфраструктуре жертвы, которая и подозревать ничего не будет. Думаем, выводы вы сделаете сами :)

Открытые базы данных


Project StudioCS Отопление. База данных

База данных Project StudioCS Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных Project StudioCS Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Программные комплексы для расчётов

Очевидно, что выполнение расчётов вручную оправдано только для малых систем отопления, имеющих максимум один или два контура с 4–5 радиаторами в каждом. Более сложные системы отопления тепловой мощностью свыше 30 кВт требуют комплексного подхода при расчёте гидравлики, что расширяет спектр используемых инструментов далеко за пределы карандаша и листа бумаги.

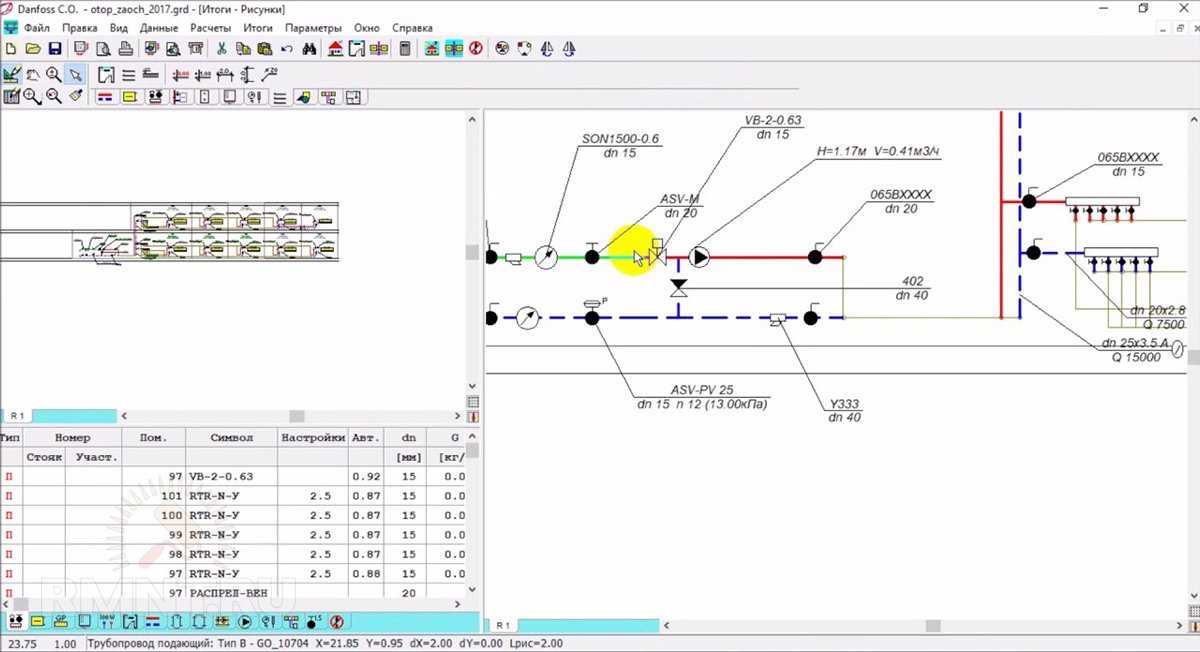

Danfoss C.O. 3.8

На сегодняшний день существует достаточно большое количество программного обеспечения, предоставляемого крупнейшими производителями отопительной техники, такими как Valtec, Danfoss или Herz. В подобных программных комплексах для расчёта поведения гидравлики используется та же методология, которая была описана в нашем обзоре. Сначала в визуальном редакторе моделируется точная копия проектируемой системы отопления, для которой указываются данные о тепловой мощности, типе теплоносителя, протяжённости и высоте перепадов трубопроводов, используемой арматуре, радиаторах и змеевиках тёплого пола. В библиотеке программы имеется широкий спектр гидротехнических устройств и арматуры, для каждого изделия производитель заблаговременно определил рабочие параметры и базовые коэффициенты. При желании можно добавить и сторонние образцы устройств, если для них известен требуемый перечень характеристик.

В финале работы программа даёт возможность определить подходящий условный проход труб, подобрать достаточную подачу и напор циркуляционных насосов. Расчёт завершается балансировкой системы, при этом в ходе симуляции работы гидравлики происходит учёт зависимостей и влияния изменения пропускной способности одного узла системы на все остальные. Практика показывает, что освоение и использование даже платных программных продуктов оказывается дешевле, чем если бы выполнение расчётов поручалось подрядным специалистам.

Этапы проектирования

Для создания грамотной СО необходимо выполнить следующие виды работ:

  • Выбрать наиболее подходящую систему обогрева для конкретной постройки.
  • Создать эскиз с трассировкой магистрального трубопровода и стояков.
  • Провести гидродинамические теплотехнические расчеты для грамотного подбора оборудования, материалов и диаметров трубопровода и других элементов системы.
  • Создать чертеж СО с привязкой к планировке здания.

Проектирование систем отопления и вентиляции начинается с составления технического задания, которое формируется на основании данных осмотра объекта, замеров и пожеланий клиента. После этого, специалист предлагает заказчику наиболее подходящий вариант (эскиз) отопительной системы с полным технико-экономическим обоснованием. Когда, возможные затраты на создание СО будут согласованы с заказчиком, учтены его замечания и пожелания, специалист-проектировщик приступает к наиболее ответственному шагу – расчетам, на основании которых составляются схемы СО и планом прокладки инженерных коммуникаций.

После консультации с клиентом, специалист составляет спецификацию материалов, оборудования и готовит пакет документов для согласования в соответствующих инстанциях. Последним этапом в создании проекта является привлечение субподрядчика для выполнения монтажных и пусконаладочных работ.

Расчетная программа ГЕРЦ || ГЕРЦ — официальный сайт HERZ Armaturen в России

Вниманию проектировщиков!

Сообщаем также, что обновлена база арматуры ГЕРЦ в программе RAUCAD. По вопросам получения новой базы просьба обращаться к инженеру группы технической поддержки отдела внутренних инженерных систем компании ООО «РЕХАУ», г. Москва, тел.: (495) 663-33-88 (доб. 203).

Программа HERZ C.O

Программа HERZ C.O. предназначена для гидравлического расчета одно- и двухтрубных систем отопления и охлаждения, при проектировании новых систем, а также для регулирования существующих в реконструируемых зданиях (например, после утепления здания), имеет возможность расчета систем, где теплоносителем являются гликолиевые смеси.

Программа предоставляет возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

  • подбираются диаметры трубопроводов;
  • анализируется расход воды в проектируемом оборудовании;
  • определяются потери давления в оборудовании;
  • определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла;
  • подбираются настройки регуляторов разницы давления, устанавливаемых в местах выбранных проектировщиком (основание стояков, разветвления и т.д.);
  • учитываются требуемые авторитеты термостатических вентилей;
  • уменьшается избыток давления в циркуляционных кольцах путем подбора предварительных настроек вентилей;
  • учитывается необходимость для обеспечения соответствующего гидравлического сопротивления участка с потребителем тепла.

В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:

  • графический процесс ввода данных;
  • представление итогов расчетов на схеме и поэтажных планах;
  • развитая контекстная справочная система, вызывающая информацию, как об отдельных командах программы, так и подсказку относительно вводимых данных;
  • многооконная среда, позволяющая одновременно просматривать много типов данных, итогов и т.д.;
  • простая совместная работа с принтером и плоттером, функция предварительного просмотра страниц перед печатью и выводом на плоттер;
  • богатая диагностика ошибок и функция их автоматического поиска, как в таблице, так и на схеме;
  • быстрый доступ к каталожным данным труб, отопительных приборов и арматуры.

Программа HERZ OZC

Программа HERZ OZC служит для определения расчетных теплопотерь отдельных помещений в здании, а также всего здания. Расчет проводится согласно соответствующим нормам. Программа выполняет:

  • расчет коэффициентов теплопередачи для стен, полов, крыш и чердачных перекрытий;
  • расчет потерь тепла для отдельных помещений;
  • расчет потерь тепла всего здания.

В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:

  • развитая справочная система;
  • богатый каталог строительных материалов;
  • функция автоматического определения сопротивлений теплопередаче, сопротивлений воздушных прослоек чердачных перекрытий, сопротивления грунта;
  • функция автоматического создания следующих этажей, копирования помещений, а также выбора помещений в случае, если во время ввода данных о помещении будет необходимо вызвать другое помещение;
  • опция автоматического распределения теплопотерь из помещения с малой потребностью в тепловой мощности (например, коридор) к соседним помещениям, что дает возможность для непосредственного переноса итогов расчетов в программу HERZ C.O.

Программа дает возможность для выполнения расчетов теплопотерь очень больших зданий.

Ниже приводятся ограничения, касающиеся данных:

Максимальное число определяемых ограждений: 16300 Максимальное число слоев в одном ограждении: 16300 Максимальное число помещений: 16300 Максимальное число ограждений в одном помещении: 16300

Итоги расчетов потерь тепла являются выходными данными для программы HERZ C.O служащей для проектирования систем центрального отопления.

По вопросам работы с расчетными программами HERZ обращайтесь по адресу [email protected].

Гидравлический расчет водопроводной сети: методика, примеры и таблица расчета

Водопроводные системы жилых зданий представляют собой тупиковые трубопроводные системы, в состав которых входят: пункты водозабора на входе в здание (вводные ответвления магистральных трубопроводов); водомерный узел, регулирующее и насосное оборудование; внутридомовые разводящие трубопроводы и стояки системы водораспределения; водоразборные устройства и технологические подводки к системам водообеспечения здания.

Гидравлический расчет водопроводной сети может производиться в двух вариантах: проектном и поверочном. Цель гидравлического расчета системы водоснабжения здания на проектно-конструкторском этапе состоит в определении оптимальных сечений разводящих внутренних трубопроводов, расчете необходимого расхода и давления воды на входе в систему и расчетном обосновании нормативных показателей водопотребления на наиболее удаленных водоразборных узлах сети.

Методика гидравлического расчета предусматривает несколько этапов.

1. Строится аксонометрический план водопроводной системы дома с поэтажной разводкой системы водоснабжения ко всем водоразборным узлам (санитарно-техническим устройствам) здания, включая системы технического и противопожарного обеспечения.

2. На аксонометрической схеме определяются длины прямолинейных расчетных участков одного диаметра. Деление системы на участки при гидравлическом расчете водоснабжения следует производить, начиная с диктующего (самого удаленного и высоко расположенного) узла водоразбора.

3. Определяются условные расходы воды для каждого участка, исходя из количества водоразборной арматуры, включенной в ветвь сети. Количество узлов водопотребления определяется по проектной схеме.

4. По нормативной скорости потока Vн от 0,7 до 1,5 м/с вычисляются допустимые диаметры участков водопроводной сети. На основании полученных результатов составляется сводная таблица гидравлического расчета водопроводных труб. Расчеты диаметров производятся по методическим рекомендациям СНиП. Расход воды на каждом из участков определяется по формуле:

q = 5 qo a ,

где qo – максимальный расход водоразборных устройств, л/с;

а=PN — коэффициент, определяемый произведением вероятности одновременного включения водоразборных приборов системы водоснабжения (Р) на количество приборов на данном участке (N).

5. Определяются потери напора на участках трубопровода по формуле:

,

где i – гидравлический уклон участка;

l – длина участка;

kl– коэффициент, значение которого зависит от назначения сети. При гидравлическом расчете системы водоснабжения хозяйственно — питьевых сетей жилых и общественных зданий kl = 0,3.

В случае секционного объединения стояков узловые потери напора при гидравлическом расчете внутреннего водопровода следует определять по формуле:

где f – коэффициент, величина которого зависит от вида водоразбора (для сетей хозяйственного водопользования f = 0,5; для систем противопожарного водопровода f = 0,3);

m – число стояков в водопроводной сети.

6. По таблицам гидравлического расчета водопроводных труб находятся общие потери напора в сети. Данные, полученные для каждого выделенного участка, суммируются и дают искомый результат:

Нобщ = Н1 + Н2 + …+ Нn ,

на основание которого и определяется величина требуемого напора на входе водопроводной системы здания. Сравнение Нтр с напором, поставляемым магистральными водоподводящими сетями, позволяет сделать вывод о необходимости установки дополнительного насосного оборудования. Порядок гидравлического расчета горячего водоснабжения соответствует приведенной выше методике.

Обзор программ для гидравлических вычислений

Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

  • Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
  • Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

Oventrop CO

Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

На практике для автономного теплоснабжения частных домов и квартир гидравлический расчет выполняется не всегда. Однако это может привести к ухудшению работы системы отопления и быстрому выходу из строя его элементов – радиаторов, труб и котла. Что избежать этого нужно своевременно рассчитать параметры системы и сравнить их с фактическими для дальнейшей оптимизации работы отопления.

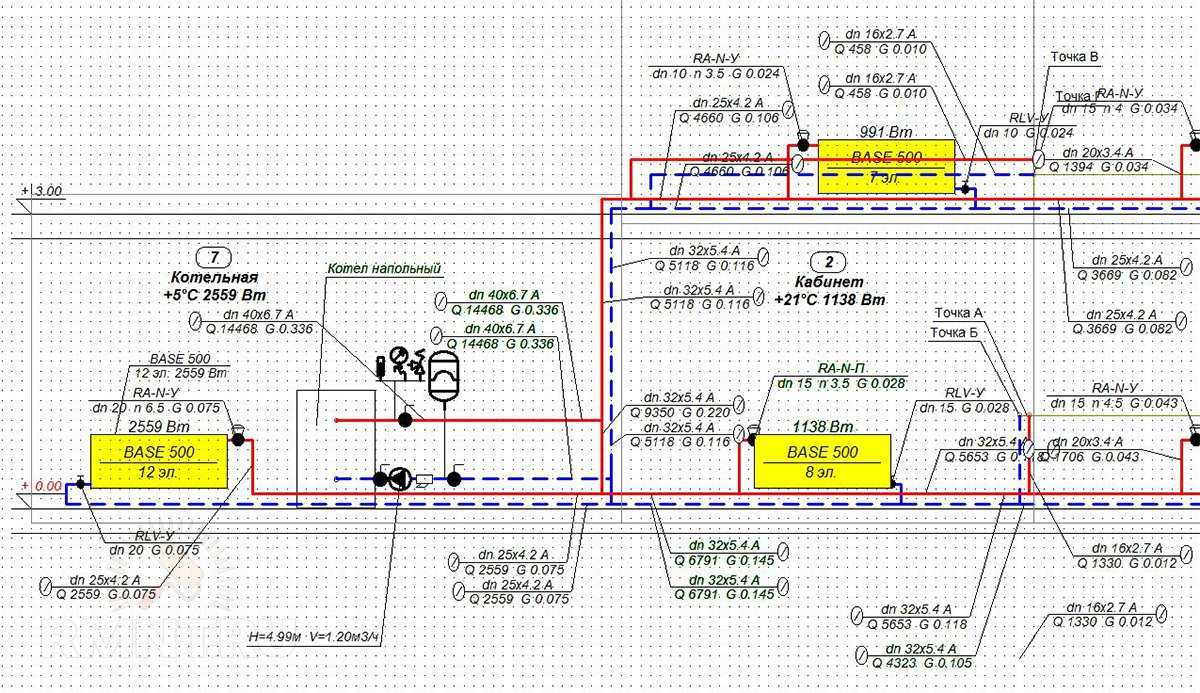

Пример гидравлического расчета системы отопления:

Инструменты в Главном меню программы Valtec

У Valtec, как и у любой другой программы, вверху расположено главное меню.

Кликаем на кнопку «Файл» и в открывшемся подменю видим стандартные инструменты, известные любому пользователю компьютера по другим программам:

Запускается программа «Калькулятор», встроенная в Windows – для выполнения расчётов:

С помощью «Конвертера» мы будем переводить одни единицы измерения в другие:

Здесь три столбца:

В крайнем левом выбираем ту физическую величину, с которой работаем, например, давление. В среднем столбце — единицу, из которой нужно перевести (например, Паскали – Па), а в правом – в которую нужно перевести (например, в атмосферы технические). В левом верхнем углу калькулятора есть две строки, в верхнюю будем вбивать полученное при расчетах значение, а в нижней будет сразу отображаться перевод в требуемые единицы измерения… Но обо всём этом поговорим в своё время, когда дойдёт до практики.

А пока продолжаем знакомиться с меню «Инструменты». «Генератор бланков»:

Это нужно для проектировщиков, выполняющих проекты на заказ. Если мы делаем отопление только в своём доме, то «Генератор бланков» нам без надобности.

Следующая кнопка в главном меню программы Valtec – «Стили»:

Она для управления внешним видом окна программы – подстраивает под то программное обеспечение, которое установлено на вашем компьютере. По мне так ненужный прибамбас, т. к. я из тех, для кого главное не «шашечки», а доехать. А вы для себя решайте сами.

Рассмотрим более подробно инструменты, находящиеся под этой кнопкой.

В «Климатологии» выбираем район строительства:

Потери тепла в доме зависят не только от материалов стен и прочих конструкций, а и от климата местности, где здание находится. Следовательно, и требования к системе отопления зависят от климата.

В левой колонке находим район, в котором живём (республику, область, край, город). Если нашего населённого пункта здесь нет, то выбираем ближайший.

«Материалы». Здесь перечислены параметры разных строительных материалов, применяемых в конструкциях домов. Именно поэтому при сборе исходных данных (см. предыдущие материалы по проектированию) мы перечисляли материалы стен, полов, потолков:

Инструмент «Проёмы». Здесь сведения по дверным и оконным проёмам:

«Трубы». Здесь собраны сведения о параметрах труб, применяемых в системах отопления: размеры внутренние, наружные, коэффициенты сопротивления, шероховатость внутренних поверхностей:

Это нам понадобится при гидравлических расчётах – для определения мощности циркуляционного насоса .

«Теплоносители». Собственно, здесь ничего кроме характеристик тех теплоносителей, которые могут быть залиты в систему отопления дома:

Эти характеристики — теплоёмкость, плотность, вязкость.

Не всегда в качестве теплоносителя используют воду, бывает, что в систему заливают антифризы, называемые в простонародии «незамерзайками». О выборе теплоносителя поговорим в отдельной статье.

«Потребители» для расчета системы отопления не нужны, т. к. этот инструмент для расчётов систем водоснабжения:

«КМС» (коэффициенты местного сопротивления):

Любой отопительный прибор (радиатор, вентиль, термостат и пр.) создаёт сопротивление для движения теплоносителя, и эти сопротивления нужно учесть, чтобы правильно подобрать мощность циркуляционного насоса.

«Приборы по DIN». Это, как и «Потребители», больше касается систем водоснабжения:

В чем заключается суть подобного расчета?

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

  1. Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
  2. Отсутствие шума, долговечность и стабильность работы отопительной системы.
  3. Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
  4. Затраты на установку системы нужно свести к минимуму,  что в большей мере зависит от диаметра трубопровода.

Видео инструкция

https://youtube.com/watch?v=KNEH1Tq_6nM

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
