Гидравлический расчёт системы отопления

· снижение быстродействия системы (увеличение тепловой инерции).

Для обеспечения минимизации капитальных затрат по второму экономическому условию — диаметры трубопроводов и арматуры должны быть наименьшими, но не приводящими при расчетном расходе теплоносителя к появлению гидравлических шумов в трубопроводах и запорно-регулирующей арматуре системы отопления, которые возникают при значениях скорости теплоносителя 0,6–1,5 м/с в зависимости от величины коэффициента местного сопротивления.

Очевидно, что при противоположной направленности приведенных требований к величине определяемого диаметра трубопровода существует область целесообразных значений скорости движения теплоносителя. Как показывает опыт строительства и эксплуатации систем отопления, а также сопоставление капитальных и эксплуатационных затрат, оптимальная область значений скоростей движения теплоносителя находится в пределах 0,3…0,7 м/с. При этом удельные потери давления будут составлять 45…280 Па/м для полимерных трубопроводов и 60…480 Па/м для стальных водогазопроводных труб.

Учитывая более высокую стоимость трубопроводов из полимерных материалов, целесообразно придерживаться более высоких скоростей движения теплоносителя в них для предотвращения увеличения капиталовложений при строительстве. При этом эксплуатационные затраты (гидравлические потери давления) в трубах из полимерных материалов в сравнении со стальными трубами будут меньше или оставаться на том же уровне благодаря значительно более низкой величине коэффициента гидравлического трения.

Получить полный текст

Для определения внутреннего диаметра трубопровода dвн

на расчетном участке системы отопления при известном транспортируемом тепловом потоке и разности температур в подающем и обратном трубопроводах∆tco= 90 – 70 = 20°С (для двухтрубных систем отопления) или расходе теплоносителя удобно пользоваться таблицей 1.

Таблица 1. Определение внутреннего диаметра трубопроводов системы отопления

Дальнейший выбор трубопроводов для инженерных систем жизнеобеспечения, в том числе и отопления, заключается в определении типа трубы, которая при планируемых условиях эксплуатации обеспечит максимальную надежность и долговечность. Столь высокие требования объясняются тем, что трубопроводы систем горячего и холодного водоснабжения, отопления, теплоснабжения установок вентиляции и кондиционирования воздуха, газоснабжения и других инженерных систем проходят практически через весь объем здания.

Стоимость трубопроводов всех инженерных систем в сравнении со стоимостью здания — менее 0,1%, а авария или замена трубопроводов при их сроке эксплуатации менее срока эксплуатации здания приводит к значительным дополнительным затратам на косметический или капитальный ремонты, не говоря о возможных убытках при аварии на восстановление оборудования и материальных ценностей, находящихся в здании.

Все трубы промышленного изготовления, которые применяют в системах отопления, можно разделить на две большие группы — металлические и неметаллические. Главная отличительная особенность металлических труб — механическая прочность, неметаллических — долговечность.

На основании предварительно определенного внутреннего диаметра трубопровода принимают соответствующий диаметр условного прохода dy

для металлических труб или наружный диаметр и толщину стенки трубыdн x sдля полимерных (металлополимерных) трубопроводов.

Разные типы труб имеют различные механические, гидравлические и эксплуатационные характеристики, оказывающие различное влияние на процессы гидродинамики и распределения тепловых потоков в системе отопления.

Известно, что при снижении гидравлических потерь давления на трение при движении теплоносителя в трубах повышается эффективность регулирования расходом теплоносителя (тепловым потоком) отопительного прибора за счет увеличения (перераспределения) срабатываемого располагаемого давления на регулируемых вручную или автоматически вентилях, кранах, клапанах или другой арматуре. При этом говорят о росте авторитета регулирующего вентиля. Под авторитетом регулирующей арматуры следует понимать долю располагаемого на регулируемом участке давления, которая расходуется на преодоление местного сопротивления вентиля (клапана) при движении теплоносителя.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.


Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

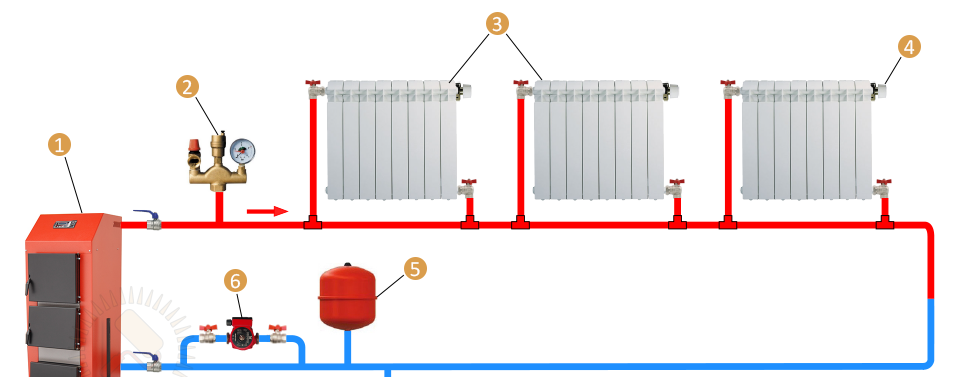

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

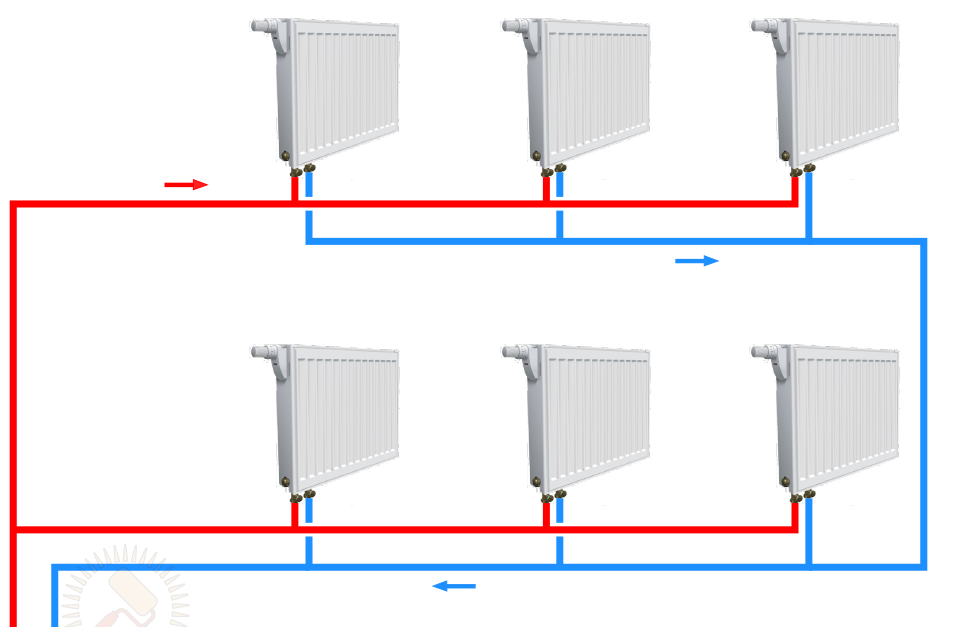

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

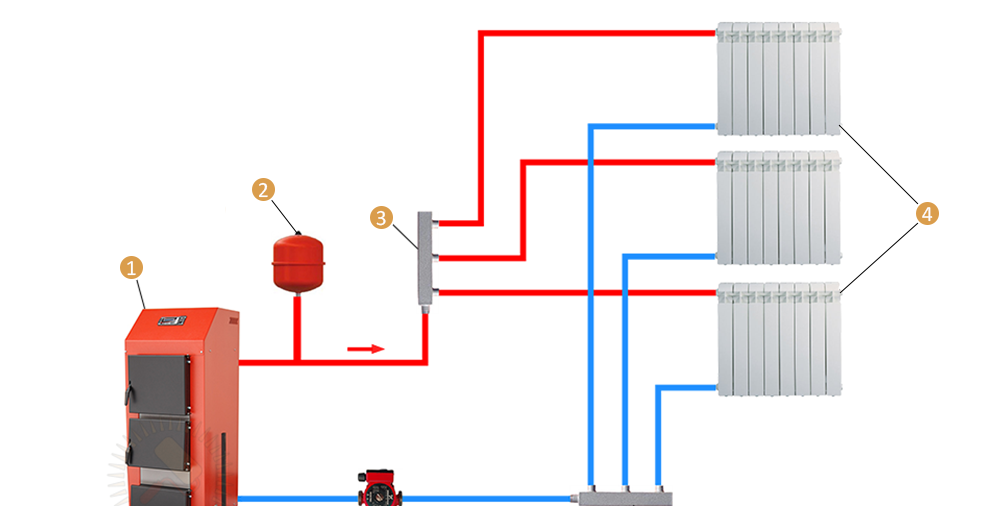

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка Величина Значение, обозначение, единица выражения
D4 45,000 Расход воды G в т/час
D5 95,0 Температура на входе tвх в °C
D6 70,0 Температура на выходе tвых в °C
D7 100,0 Внутренний диаметр d, мм
D8 100,000 Длина, L в м
D9 1,000 Эквивалентная шероховатость труб ∆ в мм
D10 1,89 Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

  • значение в D9 берётся из справочника;
  • значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка Алгоритм Формула Результат Значение результата
D12 !ERROR! D5 does not contain a number or expression tср=(tвх+tвых)/2 82,5 Средняя температура воды tср в °C
D13 !ERROR! D12 does not contain a number or expression n=0,0178/(1+0,0337*tср+0,000221*tср2) 0,003368 Кинематический коэф. вязкости воды — n, cм2/с при tср
D14 !ERROR! D12 does not contain a number or expression ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000 0,970 Средняя плотность воды ρ,т/м3 при tср
D15 !ERROR! D4 does not contain a number or expression G’=G*1000/(ρ*60) 773,024 Расход воды G’, л/мин
D16 !ERROR! D4 does not contain a number or expression v=4*G:(ρ*π*(d:1000)2*3600) 1,640 Скорость воды v, м/с
D17 !ERROR! D16 does not contain a number or expression Re=v*d*10/n 487001,4 Число Рейнольдса Re
D18 !ERROR! Cell D17 does not exist λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000 0,035 Коэффициент гидравлического трения λ
D19 !ERROR! Cell D18 does not exist R=λ*v2*ρ*100/(2*9,81*d) 0,004645 Удельные потери давления на трение R, кг/(см2*м)
D20 !ERROR! Cell D19 does not exist dPтр=R*L 0,464485 Потери давления на трение dPтр, кг/см2
D21 !ERROR! Cell D20 does not exist dPтр=dPтр*9,81*10000 45565,9 и Па соответственно D20
D22 !ERROR! D10 does not contain a number or expression dPмс=Σ(ξ)*v2*ρ/(2*9,81*10) 0,025150 Потери давления в местных сопротивлениях dPмс в кг/см2
D23 !ERROR! Cell D22 does not exist dPтр=dPмс*9,81*10000 2467,2 и Па соответственно D22
D24 !ERROR! Cell D20 does not exist dP=dPтр+dPмс 0,489634 Расчетные потери давления dP, кг/см2
D25 !ERROR! Cell D24 does not exist dP=dP*9,81*10000 48033,1 и Па соответственно D24
D26 !ERROR! Cell D25 does not exist S=dP/G2 23,720 Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

  • значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
  • ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

  • Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
  • Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
  • Жёлтые ячейки — вспомогательные предварительные расчёты.
  • Светло-жёлтые ячейки — результаты расчётов.
  • Шрифты: синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.


Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

  • длина трубы100 метров;
  • ø108 мм;
  • толщина стенки 4 мм.


Таблица результатов расчёта местных сопротивлений Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

  • Sпомещ – сумма площадей всех комнат, которые требую отопления;
  • Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

  • северные области – 1,5 – 2 кВт/м2;
  • центральная зона – 1 – 1,5 кВт/м2;
  • южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

Характеристики однотрубной и двухтрубной систем

Система водяного отопления бывает однотрубной и двухтрубной. Рассмотрим особенности каждого варианта.

В однотрубной системе радиаторы подключены к подающей трубе последовательно. К ее преимуществам относится простая конструкция и небольшая материалоемкость, так как требуется монтировать минимум труб. Но при последовательном подключении в удаленные от котла приборы отопления теплоноситель попадает уже остывшим, и чтобы обеспечить необходимый уровень нагрева воздуха в помещении, приходится устанавливать радиаторы более высокой мощности, что удорожает проект. К недостаткам также следует отнести:

  • сложность гидравлического расчета;
  • ограничение на количество отопительных приборов;
  • критичность ошибок, допущенных на этапе проектирования и монтажа;
  • невозможность регулировать температуру приборов отопления по отдельности в зависимости от требований к микроклимату помещений;
  • невозможность перекрыть поступление воды в отдельный радиатор (для ремонта или замены и т.д.), не остановив работу всей системы;
  • высокие теплопотери.

2-х трубная система отопления, в отличие от однотрубной, предусматривает параллельное расположение подающего и обратного трубопроводов, к которым подсоединены радиаторы. Такой вариант имеет следующие достоинства:

  • позволяет доставлять во все радиаторы жидкость одинаковой температуры (не требуется увеличивать количество секций у дальних от котла батарей);
  • на каждый прибор отопления можно установить терморегулятор;
  • в смонтированную линию можно добавить дополнительные обогревательные приборы;
  • нет ограничений на протяженность контура.

Двухтрубное отопление имеет и некоторые недостатки, в число которых входит сложность схемы подключения, повышенный расход материалов и трудоемкий монтаж, если сравнивать с однотрубным вариантом.

Также стоит отметить лучевое (коллекторное) подключение приборов отопления — для каждого радиатора монтируются отдельные трубы подачи и обратки. К преимуществам независимого подключения приборов отопления можно отнести ремонтопригодность системы — отключение любого из контуров не отразится на работоспособности остальных радиаторов. Главный недостаток — потребность в прокладке большого количества труб.

Обычно водяное отопление частного дома сводится к обустройству двухтрубной системы, поскольку это наиболее эффективный и экономически выгодный вариант.

Расчёт объема воды и вместительность расширительного бака

Для расчета рабочих характеристик расширительного бачка, обязательного для любой системы отопления закрытого типа, потребуется разобраться с явлением увеличения объема жидкости в ней. Этот показатель оценивается с учетом изменения основных рабочих характеристик, включая колебания ее температуры. Она в этом случае изменяется в очень широком диапазоне – от комнатных +20 градусов и вплоть до рабочих значений в пределах 50-80 градусов.

Вычислить объем расширительного бака удастся без лишних проблем, если воспользоваться проверенной на практике приблизительной оценкой. Она основана на опыте эксплуатации оборудования, согласно которому объем расширительного бачка составляет примерно одну десятую часть от общего количества теплоносителя, циркулирующего в системе

При этом во внимание принимаются все ее элементы, включая отопительные радиаторы (батареи), а также водяную рубашку котельного агрегата. Для определения точного значения искомого показателя потребуется взять паспорт эксплуатируемого оборудования и найти в нем пункты, касающиеся емкости батарей и рабочего бака котла. После их определения излишки теплоносителя в системе найти совсем несложно

Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть

После их определения излишки теплоносителя в системе найти совсем несложно. Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть.

Способы определения нагрузки

Сначала поясним значение термина. Тепловая нагрузка – это общее количество теплоты, расходуемое системой отопления на обогрев помещений до нормативной температуры в наиболее холодный период. Величина исчисляется единицами энергии – киловаттами, килокалориями (реже – килоджоулями) и обозначается в формулах латинской буквой Q.

Зная нагрузку на отопление частного дома в целом и потребность каждого помещения в частности, нетрудно подобрать котел, обогреватели и батареи водяной системы по мощности. Как можно рассчитать данный параметр:

  1. Если высота потолков не достигает 3 м, производится укрупненный расчет по площади отапливаемых комнат.
  2. При высоте перекрытий 3 м и более расход тепла считается по объему помещений.
  3. Определение теплопотерь через внешние ограждения и затрат на подогрев вентиляционного воздуха согласно СНиП.

Фото здания, сделанное с помощью тепловизора

Две первые расчетные методики основаны на применении удельной тепловой характеристики по отношению к обогреваемой площади либо объему здания. Алгоритм простой, используется повсеместно, но дает весьма приближенные результаты и не учитывает степень утепления коттеджа.

Считать расход тепловой энергии по СНиП, как делают инженеры–проектировщики, гораздо сложнее. Придется собрать множество справочных данных и потрудиться над вычислениями, зато конечные цифры отразят реальную картину с точностью 95%. Мы постараемся упростить методику и сделать расчет нагрузки на отопление максимально доступным для понимания.

Определение диаметра труб

Для окончательного определения диаметра и толщины отопительных труб осталось обсудить вопрос относительно потерь теплоты.

Максимальное количество тепла уходит из помещения через стены – до 40%, через окна – 15%, пол – 10%, всё остальное через потолок/крышу. Для квартиры характерны потери в основном через окна и балконные модули

Существует несколько видов потерь теплоты в отапливаемых помещениях:

  1. Потери давления потока в трубе. Этот параметр прямо пропорционален произведению удельной потери на трение внутри трубы (предоставляет производитель) на общую длину трубы. Но учитывая текущую задачу такие потери можно не учитывать.
  2. Потери напора на местных трубных сопротивлениях – издержки теплоты на фитингах и внутри оборудования. Но учитывая условия задачи, небольшое количество фитинг-изгибов и число радиаторов, такими потерями можно пренебречь.
  3. Теплопотери исходя из расположения квартиры. Существует ещё один тип тепловых издержек, но они больше связаны с расположением помещения относительного остального здания. Для обычной квартиры, которая находиться в средине дома и соседствует слева/справа/сверху/снизу с другими квартирами, тепловые потери через боковые стены, потолок и пол практически равны “0”.

В расчёт можно только взять потери через фасадную часть квартиры – балкон и центральное окно общей комнаты. Но это вопрос закрывается за счёт дополнения 2-3 секций к каждому из радиаторов.

Значение диаметра труб подбирают по расходу теплоносителя и скорости его циркуляции в отопительной магистрали

Анализируя выше изложенную информацию, стоит отметить что для рассчитанной скорости горячей воды в системе отопления известна табличная скорость перемещения частиц воды относительно стенки трубы в горизонтальном положении 0,3-0,7 м/с.

В помощь мастеру представляем так называемый чек-лист проведения вычислений для типичного гидравлического расчёта системы отопления:

  • сбор данных и расчёт мощности котла;
  • объём и скорость теплоносителя;
  • потери теплоты и диаметр труб.

Иногда при просчёте можно получить достаточно большой диаметр трубы, что бы перекрыть расчётный объём теплоносителя. Эту проблему можно решить увеличением литража котла или добавлением дополнительного расширительного бака.

На нашем сайте есть блок статей, посвященных расчету отопительной системы, советуем ознакомиться:

  1. Тепловой расчёт системы отопления: как грамотно сделать расчет нагрузки на систему
  2. Расчет водяного отопления: формулы, правила, примеры выполнения
  3. Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Инструменты в Главном меню программы Valtec

У Valtec, как и у любой другой программы, вверху расположено главное меню.

Кликаем на кнопку «Файл» и в открывшемся подменю видим стандартные инструменты, известные любому пользователю компьютера по другим программам:

Запускается программа «Калькулятор», встроенная в Windows – для выполнения расчётов:

С помощью «Конвертера» мы будем переводить одни единицы измерения в другие:

Здесь три столбца:

В крайнем левом выбираем ту физическую величину, с которой работаем, например, давление. В среднем столбце — единицу, из которой нужно перевести (например, Паскали – Па), а в правом – в которую нужно перевести (например, в атмосферы технические). В левом верхнем углу калькулятора есть две строки, в верхнюю будем вбивать полученное при расчетах значение, а в нижней будет сразу отображаться перевод в требуемые единицы измерения… Но обо всём этом поговорим в своё время, когда дойдёт до практики.

А пока продолжаем знакомиться с меню «Инструменты». «Генератор бланков»:

Это нужно для проектировщиков, выполняющих проекты на заказ. Если мы делаем отопление только в своём доме, то «Генератор бланков» нам без надобности.

Следующая кнопка в главном меню программы Valtec – «Стили»:

Она для управления внешним видом окна программы – подстраивает под то программное обеспечение, которое установлено на вашем компьютере. По мне так ненужный прибамбас, т. к. я из тех, для кого главное не «шашечки», а доехать. А вы для себя решайте сами.

Рассмотрим более подробно инструменты, находящиеся под этой кнопкой.

В «Климатологии» выбираем район строительства:

Потери тепла в доме зависят не только от материалов стен и прочих конструкций, а и от климата местности, где здание находится. Следовательно, и требования к системе отопления зависят от климата.

В левой колонке находим район, в котором живём (республику, область, край, город). Если нашего населённого пункта здесь нет, то выбираем ближайший.

«Материалы». Здесь перечислены параметры разных строительных материалов, применяемых в конструкциях домов. Именно поэтому при сборе исходных данных (см. предыдущие материалы по проектированию) мы перечисляли материалы стен, полов, потолков:

Инструмент «Проёмы». Здесь сведения по дверным и оконным проёмам:

«Трубы». Здесь собраны сведения о параметрах труб, применяемых в системах отопления: размеры внутренние, наружные, коэффициенты сопротивления, шероховатость внутренних поверхностей:

Это нам понадобится при гидравлических расчётах – для определения мощности циркуляционного насоса .

«Теплоносители». Собственно, здесь ничего кроме характеристик тех теплоносителей, которые могут быть залиты в систему отопления дома:

Эти характеристики — теплоёмкость, плотность, вязкость.

Не всегда в качестве теплоносителя используют воду, бывает, что в систему заливают антифризы, называемые в простонародии «незамерзайками». О выборе теплоносителя поговорим в отдельной статье.

«Потребители» для расчета системы отопления не нужны, т. к. этот инструмент для расчётов систем водоснабжения:

«КМС» (коэффициенты местного сопротивления):

Любой отопительный прибор (радиатор, вентиль, термостат и пр.) создаёт сопротивление для движения теплоносителя, и эти сопротивления нужно учесть, чтобы правильно подобрать мощность циркуляционного насоса.

«Приборы по DIN». Это, как и «Потребители», больше касается систем водоснабжения:

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

  • диаметр и пропускную способность труб;
  • местные потери давления на участках;
  • требования гидравлической увязки;
  • общесистемные потери давления;
  • оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

  1. капитальных – монтаж труб оптимального диаметра и качества;
  2. эксплуатационных:
    • зависимость энергозатрат от гидравлического сопротивления системы;
  3. стабильность и надёжность;
  4. бесшумность.


Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычисленийДля автономного режима применимы 4 метода гидравлического расчёта системы отопления:

  1. по удельным потерям (стандартный расчёт диаметра труб);
  2. по длинам, приведённым к одному эквиваленту;
  3. по характеристикам проводимости и сопротивления;
  4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Вычисления и работы которые нужно выполнить заранее

Гидравлический расчёт – самый трудоёмкий и сложный этап проектирования.

Поэтому перед тем, как рассчитать отопление в доме, нужно выполнить ряд вычислений.

  • Во-первых, определяется баланс отапливаемых комнат и помещений.
  • Во-вторых, необходимо выбрать тип теплообменников или отопительных приборов, а также выполнить их расстановку на плане дома.
  • В-третьих, расчет отопления частного дома предполагает, что уже сделан выбор относительно конфигурации системы, типов трубопроводов и арматуры (регулирующей и запорной).
  • В-четвёртых, должны быть сделан чертёж отопительной системы. Лучше всего, если это будет аксонометрическая схема. На ней должны быть указаны номера, длина расчётных участков и тепловые нагрузки.
  • В-пятых, установлено основное циркуляционное кольцо. Это замкнутый контур, включающий последовательные отрезки трубопровода, направленные к приборному стояку (при рассмотрении однотрубной системы) или к самому удалённому отопительному прибору(если имеет место двухтрубная система) и обратно к источнику тепла.

Однотрубная система отопления с верхней разводкой

В каких случаях актуально установка двухтрубной вертикальной системы отопления с верхней разводкой? Чаще всего подобная схема применима для небольших домов площадью до 100 м². Рассмотрим пример организации для самой распространенной системы с естественной циркуляцией теплоносителя.

В зависимости от способа подключения радиаторов схема отопления с верхним розливом естественной циркуляцией разделяется на два типа – с попутным и встречным движением теплоносителя.

Встречная схема

Характеризуется последовательным подключением радиаторов и различным направлением движения воды в основной и обратной трубе. В этом случае система отопления однотрубная с верхней разводкой, схема которой имеет ряд особенностей, отличается такими параметрами:

  • Невозможность регулировки степени нагрева в каждом радиаторе;
  • Зависимость нагрева теплоносителя от протяженности магистрали. Чем дальше радиатор установлен от котла – тем ниже температура поступающей в него воды. Чтобы нормализовать температурный режим во всех помещениях следует устанавливать батареи с различным числом секций;
  • Соблюдение угла наклона верхней подающей магистрали. В среднем на 1 м.п. наклон в сторону движения жидкости должен составлять 5-7 мм.

Обязательно для верхнего розлива в системе отопления должен быть предусмотрен расширительный бак. Он располагается в самой верхней точке и выполняет несколько функций. Основной является стабилизация давления при нагреве воды в трубах. Если же установлен бак открытого типа – через него можно доливать теплоноситель.

Попутное движение воды

В этом случае направление движения горячего и застывшего теплоносителя одинаково. Для улучшения эксплуатационных технические характеристики для верхней и нижней разводки отопления специалисты рекомендуют для каждого радиатора устанавливать байпас. Это прямой отрезок трубы, соединяющий входной и выходной патрубки радиатора. В комплектацию байпаса обязательно входит запорная арматура. В качестве дополнительного элемента контроля можно установить терморегулятор. В таком случае батарею может попадать не весь объем теплоносителя. Регулировка осуществляется с помощью запорной арматуры. Для подобной схемы отопления однотрубной с верхней разводкой присущи такие положительные качества:

  • Возможность осуществлять ремонтные работы без остановки системы. Для этого весь поток воды направляется через байпас;
  • Установка терморегулятора вместе с трехходовым клапаном формирует систему автоматического регулирования степени нагрева радиатора.

Однако система отопления с верхней разводкой и установленными басами по стоимости выше чем обыкновенная проточная. Это связано с монтажом дополнительных материалов и комплектующих.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
