Комплектующие для водяных теплых полов

Электрокотел

Система теплых полов, в первую очередь, разрабатывалась для создания комфортной обстановки на уровне ног человека, что для его здоровья лучше. Кроме этого, подобная система дает возможность избавиться от радиаторов и многочисленных труб, подводящих к ним горячий теплоноситель, что самым положительным образом сказывается на интерьере помещений. Но без наличия электрического водогрейного котла, который можно монтировать в любом удобном месте, даже в шкафах на кухне, работа системы «теплый пол» невозможна.

Котлы, произведенные согласно современным требованиям, позволяют поддерживать комфортную температуру, и по необходимости регулировать ее. Их надежную и долговечную работу обеспечивает электронная система управления.

Помимо прочего, электрокотлы оснащают удобной панелью управления, закрепленной на его лицевой части. Это позволяет проводить постоянный мониторинг рабочей температуры, и мощности нагревательного потока. При возникновении неполадок, система сама диагностирует и выводит их в качестве информации на дисплее.

Функциональные особенности электрокотла:

Настенный котел

• Бесшумность работы.
• Не требуют устройства отдельного дымохода.
• Минимальная потребность в обслуживании.
• Простой монтаж в удобном месте.
• Высокая энергоэффективность, и автоматическая настройка мощности.
• Легкость в управлении.
• Минимальные расходы на монтаж котла.

Кроме этого отличительной особенностью электрокотлов от газовых аналогов является отсутствие процесса сгорания топлива, и соответственно риска пожара. Они очень легко подключаются к бойлеру и могут в автоматическом режиме работать круглосуточно.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

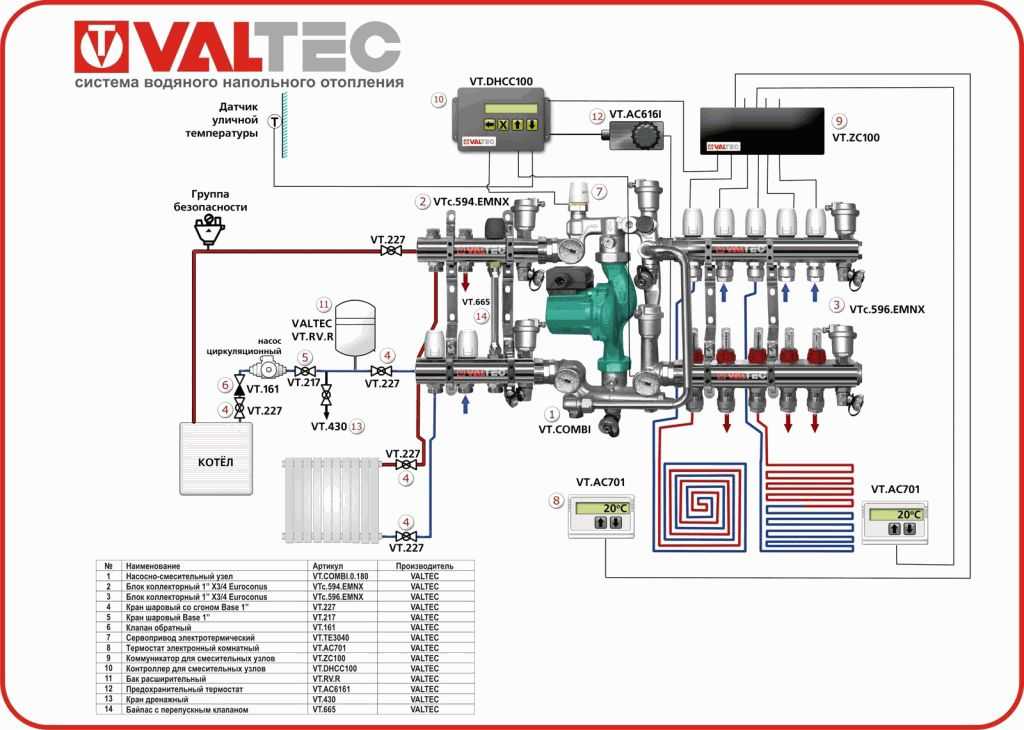

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Основание для теплого пола

Учитывая небольшие вариации: наличие или, наоборот, отсутствие добавочной стяжки поверх утеплителя и крепления для труб, технология монтажа водяного пола включает в себя устройство несколько слоев.

Основание

Это, как правило, плита перекрытия. Но если монтаж проводится в частном доме по грунту, то в качестве чернового покрытия выступают следующие материалы, уложенные в несколько слоев:

• Подсыпка из песка любого вида. Как правило, ее толщина бывает достаточной в 5 см.
• Десятисантиметровый слой щебня фракции, примерно, 30–40 мм.
• Гидроизоляция, которая может устраиваться из полиэтиленовой пленки.
• Черновая стяжка толщиной не менее 10 см, которая закрывает все нижележащие слои. Раствор для нее готовят из речного песка и мелкого щебня фракции от 5 до 10 мм.

Трехходовой клапан

Представляет собой смесительный узел с постоянной заданной температурой циркуляции. В некоторых случаях, при недостаточной циркуляции теплоносителя, трехходовой клапан заменяется смесительным насосом (или смесителем).

Смеситель для теплого водяного пола имеет три хода: от прямого подающего коллектора, в контур и в обратный смесительный коллектор.

Таким образом, коллектор для теплого пола в сборе – это система труб-коллекторов, трехходовый клапан (зонный трехходовый вентиль) или смесительный насос, регулировщик расхода воды (расходомер). Все это помещается в небольшой аккуратный шкаф.

Оптимальная температура в помещении возможна, если теплоноситель в контуре проходит не менее трех циклов в течение часа.

Для отопительного контура небольшой длины возможно обойтись без циркуляционного насоса. Но если длина отопительного контура превышает 50 м, и число выходов на смесительном коллекторе превышает 6, то для эффективного функционирования системы необходима насосная группа для теплых полов.

Циркуляционный насос обеспечивает постоянное давление и движение теплоносителя в контуре, препятствует застою воды, засорению контуров.

Циркуляционный насос

Циркуляционный насос

Этот механизм отвечает за бесперебойную подачу воды в контур отопительной системы. Для установки лучше выбрать агрегат, способный обеспечить троекратный обмен объема жидкости в час. Например, в загородных домах, потребуется насос большей мощности для обеспечения теплоносителем всей системы. Специалисты советуют выбирать 3-х скоростные модели.

В многоэтажном доме, в начале планирования системы, лучше сразу установить по одному насосу на каждом отдельном контуре, или же пропустить все нагревательные трубы через промежуточный коллектор одного мощного насоса.

Трубы и крепёжные элементы

Пожалуй, трубы – это основной по важности элемент всей системы, своего рода радиатор, только вмурованный в пол. Естественно, это делает невозможным контроль их состояния и крайне затрудняет ремонт, если в нём возникнет необходимость

Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок.

Обнаружить протечку удастся лишь тепловизором

Теплый пол — термограмма

На строительном рынке имеется несколько разновидностей труб для водяных полов, и каждые имеют свои плюсы и минусы. Запрещены к использованию только изделия из чёрных металлов, так как имеющийся у них шов является слабым местом. Кстати, по тем же соображениям запрещены любые стыки и соединения труб в толще стяжки – контур должен быть цельным.

Виды труб

Медные. Пожалуй, самый лучший вариант, который не имел бы равных среди аналогов, если бы не цена. Стоимость труб, крепежа и соединительных узлов довольно высока, а если к ней прибавить ещё и необходимость применения специального сложного оборудования, то получившийся в итоге ценник будет многим не по карману.

Однако взамен будет получена прочная и долговечная система из труб с самой большой теплоотдачей, выдерживающих температуру до 250°C и не лопающихся при промерзании. Медные трубы сгибаются под любым углом, правда, посредством особого оборудования, и выдерживают значительные нагрузки.

Медные трубы KME (Германия)

Трубы из сшитого полиэтилена, ил RE-X. В данный момент они являются наиболее популярными для устройства тёплых водяных полов. Сшивка, то есть особая обработка полиэтилена, способствует появлению дополнительных связей между молекулами полимера, благодаря чему готовые изделия становятся прочными и термостойкими (выдерживают температуру до 125°C).

Трубы из сшитого полиэтилена

Так как полиэтилен является кислородопроницаемым материалом, трубы дополнительно покрываются особым противодиффузным слоем. Вода по таким трубам течёт почти бесшумно, так как материал обладает высокой степенью звукопоглощения. Эластичность позволяет изгибать трубы с необходимым шагом, а все эти достоинства на фоне доступной цены позволяют изделиям занимать лидирующие позиции на рынке.

Трубы для теплого пола из сшитого полиэтилена

Видео — Трубы для теплого пола из сшитого полиэтилена

Металлопластиковые трубы. Они состоят из трёх основных слоёв (отдельные разновидности труб изготавливают пятислойными), соединённых особым клеящим составом. Снаружи и внутри находятся слои прочного полиэтилена, а центральным слоем является фольга. Она увеличивает теплопроводность, является кислородным барьером, повышает прочность труб и облегчает их изгибание.

Труба пятислойная металлопластиковая PERT-AL-PER

Полипропиленовые. Самый дешёвый вариант, но для тёплых полов практически не используется. Главная причина – недостаточная эластичность. Трубу нельзя изгибать больше, чем на 8 диаметров, поэтому невозможно уложить её с нужным шагом. К тому же, плотность и теплоотдача у полипропилена меньше, чем у полиэтилена.

Полипропиленовые трубы — не лучший вариант

Теплоизоляция

Строительный рынок предлагает богатый выбор материалов, препятствующих уходу тепла сквозь пол. Есть даже специальные маты, предназначенные непосредственно для укладки тёплого пола.

Маты для теплого водяного пола

Они бывают разной толщины, обладают необходимой прочностью, малым весом и даже имеют специфический рельеф поверхности, позволяющий располагать и фиксировать трубы. Разумеется, лучше всего воспользоваться такими изделиями, так как они предусматривают все важные нюансы.

Маты из пенополистирола для теплого пола (с бобышками)

На цене ремонта это отразится лишь незначительно, так как подобные маты, по сути, совмещают теплоизоляцию, гидроизоляцию, армирующую сетку и крепёж. Трубы, уложенные в соответствии с выбранной схемой, необходимо закреплять на полу специальными хомутами, а бобышки теплоизолирующих матов избавляют от такой необходимости.

Профильные маты для водяного тёплого пола

Тонкие фольгированные материалы, например, пенофол, не обеспечивают надёжной теплоизоляции, поэтому их применение имеет смысл лишь в том случае, если пол уже был заранее утеплён и стоит задача сэкономить на толщине стяжки. Кроме того, у ни нет креплений для труб, так что придётся стелить армирующую сетку.

Профильные теплоизоляционные плиты изготавливаются из пенополистирола плотностью 40 кг на метр кубический

Более совершенными являются маты из экструдированного пенополистирола. Особо технологичные варианты даже имеют разметку для укладки и гидроизолирующий слой, а также позволяют крепить трубы скобами.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

1. Металлопластик
2. Сшитый полиэтилен
3. Полипропилен
4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

• Длительный эксплуатационный срок
• Способны противостоять различным нагрузкам
• Не теряют своей структуры в процессе нагрева
• Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

1. Внутри и снаружи – полиэтиленовое защитное покрытие
2. Средний слой – алюминиевая фольга
3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

• Электронное облучение в магнитных полях – плотность сшивки достигает 60%
• Пероксидом – плотность сшивки достигает 75%
• Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

1. Специальное кольцо надевают на один конец трубы
2. Затем он расширяется с использованием специализированного инструмента
3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

• Прокладка труб требует специального оборудования и определенных навыков
• Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Необходимые приборы и материалы

Первоначальная стяжка – пол для укладки труб должен быть ровным. Если это условие не соблюдается, придётся выровнять пол.

Демпферная лента для компенсации тепловых расширений основной стяжки, в которую будут уложены трубы тёплого пола.
Теплоизоляция. Она необходима для предотвращения теплопотерь – всё тепло, идущее от труб, будет отражаться вверх, в комнату
Особенное внимание нужно уделить комнатам на первом этаже, под которыми холодный грунт или неотапливаемое подполье. Материалов для теплоизоляции сейчас довольно много.

Гидроизоляция
В принципе, не все производители тёплых полов рекомендуют обязательный настил гидроизоляции, но лишним этот шаг всё же не будет, так что поверх материалов для сохранения тепла можно дополнительно уложить слой плёнки с нахлёстом в 15-20 см на стены. Если не удалось одним куском укрыть всю комнату, то края соседних нужно настелить друг на друга с таким же запасом, а затем скрепить их скотчем.

Армирующая сетка. Она необходима, чтобы придать стяжке больше прочности, к тому же к её прутьям особыми хомутами или проволокой крепятся трубы. Естественно, шаг укладки труб в таком случае будет зависеть от размеров ячейки, так что выбирают обычно мелкоячеистую, 150х150 мм и сечением прутка 4-5 мм. Если же для теплоизоляции были использованные специальные маты с рельефным рисунком, то такая сетка не потребуется.

Трубы и крепления. Трубы могут различаться по материалам, из которых сделаны, и по диаметру

Оптимальный диаметр рассчитывается для каждого конкретного случая и обычно составляет 18-20 мм, а что касается материалов, то тут важно приобрести действительно качественную продукцию, способную исправно служить десятилетиями. Поэтому не стоит стремиться сэкономить в ущерб качеству

Обязательно нужно уточнить заводской срок гарантии, который в идеале должен быть не меньше 50 лет, и попросить у продавца сертификат на продукцию.

Коллектор со всеми необходимыми дополнениями: шкафом, фитингами, запорными вентилями, воздухоотводом, дренажным краном и автоматикой.

Циркулярный насос, который обеспечивает непрерывное движение теплоносителя в системе.

Котёл, который будет нагревать воду.

Все необходимые материалы для заливки стяжки. Когда система будет уложена и проверена, поверх неё заливается стяжка. Делать раствор лучше всего из готовой строительной смеси, предназначенной специально для тёплых полов. Есть и другой вариант, заключающийся в добавлении пластификаторов к обычной смеси песка и цемента.

Как видно из этого списка, непосредственно к системе тёплого водяного пола относятся лишь некоторые пункты, на которых следует остановиться более подробно.

Какие нужны комплектующие для теплого водяного пола

Как только приближаются холода, многие задумываются о том, как сделать свой дом теплее. Один из лучших способов добавить тепла и уюта в дом – сделать напольную систему отопления. Необходимые для неё комплектующие легко найти в строительном магазине, но их там много, какие же выбрать? Разберёмся в этой статье!

Что такое тёплый пол?

Всё чаще вместо обычного радиаторного отопления в домах применяют современные разработки, одна из которых – водяной пол. Это трубы, уложенные под напольным покрытием и подключённые к отопительному оборудованию. Благодаря циркулирующей в них тёплой воде, во-первых, обогревается пол, во-вторых и воздух в жилище. Такая система хорошо подойдёт как для частного дома, так и для городской квартиры, расположенной на нижних этажах. По тёплому полу же можно ходить босиком какая бы холодная погода не стояла на улице.

Для монтажа системы потребуются следующие комплектующие:

• водяной тёплый пол;
• материал для тепло- и гидроизоляции;
• демпферная лента;
• арматурная сетка;
• трубы из полиэтилена или металлопластика;
• скобы, фиксаторы и планки для крепления;
• коллекторы тёплого пола;
• шкаф для оборудования.

Выбираем производителя

Популярнейших производителей водяных полов три:

У Valtec широкий выбор комплектующих, и у них можно подобрать полы на любой вкус, при этом компания славится также высоким качеством производства. Их системы высокотехнологичны и продуманны.

Oventrop – лидеры в производстве инженерного оборудования для зданий. Эта фирма помимо прочего известна дизайном своей продукции, но также обеспечивает высокое качество.

Наконец Uponor более всего славятся производством экологичных полимерных трубопроводных систем. Их продукция разработана специально для климатических условий северных стран, и потому в отечественных условиях как правило является оптимальным выбором.

Помимо этих у нас представлены также и иные производители, но эти три фирмы наиболее известны, на их продукцию спрос наиболее высок, и покупая комплектующие для водяных полов от них вы гарантируете себе высокое качество и отсутствие проблем в будущем.

Порядок укладки

Теперь подробно объясним назначение каждого элемента и порядок их укладки. Нижний слой, укладывающийся первым – теплоизоляционный материал. Чаще всего это пенополистирольные ламинированные маты. Их задача – не дать теплу уйти вниз, чтобы вода отдала максимальное количество тепла в помещение. Толщина их подбирается исходя из размеров помещения.

На теплоизоляционный слой укладывается гидроизолирующая полиэтиленовая плёнка. Далее – демпферная лента. Она нужна чтобы компенсировать расширение стяжки от нагрева. Её закрепляют клеем или саморезами по всему периметру.

На гидроизоляцию укладывается арматурная сетка, к которой крепятся трубы. Монтаж труб начинают от подающего коллектора, при этом контур лучше всего сделать из цельного элемента, это устранит риск протечек. Смотря по размерам и геометрии отапливаемого помещения контуров может быть несколько.

Как это работает

Располагающиеся в шкафу коллекторы управляют движением тёплой воды в системе. Этот узел – ключевой для системы, и как правило его ставят в середине стены. Подающая труба поставляет тёплую воду, обратная же её выводит после остывания обратно в котёл, в котором она вновь нагревается. Этот процесс происходит постоянно благодаря циркуляционному насосу. В случае возникновения необходимости можно перекрыть доступ воды в систему при помощи вентилей.

Коллектор – это трубка, имеющая несколько выходов и подключённая к контурам тёплого пола. Его подключают к вентилю, на выходе размещают разветвитель с воздухоотводчиком и сливным краном. Через первый из системы стравливают воздух, через второй сливают воду если необходим ремонт.

Грамотный монтаж равняется бесперебойной работе

Но помимо качества самих комплектующих очень важен также и монтаж. Если вы не испытываете уверенности, что сумеете смонтировать всё правильно своими силами, лучше всего будет обратиться к грамотным специалистам, которые смогут смонтировать полы качественно, чтобы те работали годами без малейших перебоев.

Система управления теплоносителем

За это отвечает коллектор, обеспечивающий работу нескольких процессов: циркуляции, направления и регулировки теплоносителя в систему.

Главными элементами для стабильной работы системы являются такие комплектующие как:

• Циркулирующий насос. Это оборудование предназначено для принудительного движения теплоносителя с системе.
•  Регулирующий клапан. Служит для поддержания температуры жидкости, согласно необходимым параметрам.

По конструктивным особенностям коллектор подразделяется на два типа: с двух- и трехходовым клапаном.

Подробное устройство

В первом варианте, горячая жидкость, поступающая из котла, смешивается с холодной из «обратки» контура. Такие клапаны, дополнительно оснащаются сервоприводом. Их использование, позволяет более эффективно регулировать температуру отопительного контура. Чаще, сочетание сервопривод-клапан, используется в системе «умный дом», но могут применяться и в обычных квартирах.

Что потребуется для монтажа напольной системы отопления?

Итак, если вы уже готовы приступить к монтажу, то предварительно вам понадобится купить водяной теплый пол и все комплектующие:

• Теплоизоляционный материал
• Демпферную ленту
• Арматурную сетку с мелкой ячейкой
• Полиэтиленовые или металлопластиковые трубы
• Элементы крепления (скобы, фиксаторы, планки )
• Коллекторы теплого пола
• Шкаф для оборудования (внутренний или внешний)

Рассмотрим назначение каждого из перечисленных элементов, которые применяются для водяного теплого пола и представляют собой комплект. Начнем с самого нижнего слоя – теплоизоляционного материала. Он может быть представлены различными материалами, но наиболее часто применяются пенополистирольные ламинированные маты. При этом толщина подбирается индивидуально, в зависимости от характеристик помещения. Они позволяют обеспечить максимальную теплоотдачу пола, а также предотвращают уход тепла вниз.

Для защиты теплоизоляции от конденсата на нее укладывают слой гидроизоляции, в качестве которого выступает полиэтиленовая пленка. Если ее ширины не хватает на всю поверхность, то в местах соединения она располагается внахлест, а стыки проклеиваются скотчем.

Демпферная лента предназначена для компенсации расширения стяжки при нагреве, ее отсутствие может привести к появлению трещин на бетонной поверхности. Она крепится по всему периметру помещения и закрепляется на клей или при помощи саморезов.

Арматурная сетка располагается поверх гидроизоляции. К ней крепятся трубы системы при помощи проволоки или специальных хомутов. Затягивать проволоку  сильно нельзя, при нагреве трубы расширяются, и отсутствие  пространства может привести к их разрыву.

Они могут быть полиэтиленовыми или металлопластиковыми. Их монтаж начинается от подающего коллектора. Специалисты рекомендуют делать контур из цельного элемента, чтобы избежать протечек. Количество контуров зависит от геометрии помещения.

Прибор для регулирования температуры

Оборудование регулирующее температуру теплоносителя

Обязательным элементом любых теплых полов, является терморегулятор, позволяющий производить контроль и поддержание необходимого температурного режима в помещении. Принцип работы достаточно прост: после того как в помещении установится необходимая температура, на термостат поступает сигнал об отключении.

Это приспособление существенно снижает расход электроэнергии, и позволяет более точно настроить систему теплого пола.

Виды и назначения

В продаже есть несколько видов терморегуляторов, отличающихся между собой принципом работы:

• Цифровые. Такие изделия имеют электронный дисплей, отображающий всю информацию. Температурный режим задается с помощью кнопок на его корпусе.
• Электронно-механический. Бюджетный вариант, настройка прибора производится при помощи ролика, с помощью которого вручную можно понижать или повышать температуру теплоносителя.
• Программируемые. Такие терморегуляторы позволяют более гибко настраивать температурный график, в зависимости от времени суток. Например, система может предварительно подогреть пол ко времени срабатывания будильника. То есть, когда хозяева должны проснуться.

Последний вариант, как нетрудно догадаться, самый дорогой как в плане приобретения, так и обслуживания.

Как выбрать насос в широком ассортименте приборов

Необходимо остановиться на таких параметрах как производительность прибора и напор, который он может создавать.

Производительность насоса рассчитывают в зависимости от мощности контура, необходимого для покрытия теплопотерь помещения, разницы температур на входе и на выходе контура. Напор насосу необходим для проталкивания теплоносителя в контуре.

Для бытовых нужд специалисты советуют приборы, создающие напор не более 6 м.

Для регулирования давления, направления потока воды и регулировки температурных показателей используют термостатические клапаны для теплого пола. Именно в них находится кольцо уплотнения, отвечающее за данную функцию.

Прибор, непосредственно отвечающий за наш комфорт – это термостат, с помощью которого производится регулировка температуры теплоносителя в контуре отопления.

Обычно предусматривается температура теплоносителя не выше 55ОС. При превышении этого порога информация передается на электронную схему рассеивания тепла и производится отключение смесительного насоса, скорость движения воды и температура в контуре снижаются.

Материалы для утепления

Какие материалы используются в теплых полах:

• материалы, обеспечивающие гидроизоляцию;
• демпферная лента;
• материалы, обеспечивающие теплоизоляцию;
• арматурная сетка;
• трубы;
• соединительная арматура (компрессионные фитинги, коннекторы);
• крепежный материал (хомуты, якоря, планки из полипропилена).

Гидроизоляционные материалы

Наиболее простым вариантом может быть обычная плотная полихлорвиниловая пленка толщиной не менее 100 мк, которую укладывают на отапливаемой площади внахлест.

Более современный материал, предлагаемый в продаже, – подложка, выполненная из вспененного полиэтилена на фольгированной основе. Укладывается фольгированной основой вверх.

Подложка, выполненная из вспененного полиэтилена, обеспечивает не только гидроизоляцию, но еще и имеет хорошую способность отражать тепло, повышая эффективность функционирования системы.

Демпферная лента

Очень важный материал, используемый при монтаже теплого пола. Компенсирует линейное расширение напольного покрытия во время нагрева и предотвращает его деформацию.

Отсутствие ленты или ошибки при укладке могут привести к трещинам бетонной стяжки, вспучиванию кафеля и ламината.

Представляет собой вспененный полиэтилен на клейкой основе. Передняя часть ленты имеет защитный фартук, который предотвращает агрессивное влияние напольного покрытия на ленту. Прокладывается материал между стенами помещения и напольным покрытием, имеет толщину 5 мм, 8 мм,10 мм; ширина ленты — 150 мм.

Заменой демпферной ленты может служить Т-образная планка, выполненная из вспененного полиэтилена, которая аналогично может образовать буфер между напольным покрытием и стеной помещения.

Утеплители

В этой группе наиболее популярным остается пенополистирол. Благодаря своей пористой структуре, он обеспечивает хорошую теплоизоляцию.

Толщина плит пенополистирола подбирается в зависимости от прогнозируемых теплопотерь расчетным путем. Например, для первых этажей, садовых домиков выбирают материал большей толщины.

Для повышения теплоизоляционных свойств, на пенополистирол предлагается укладывать пленку фольгированную, которая способна отражать до 97 % тепла от поверхности.

Более современный и универсальный материал в этой группе – профильная теплоизоляционная плита, которая производится из плотного пенополистирола и уже отштампована под укладку труб. Рекомендована при использовании финишного напольного покрытия в виде паркетной доски, ламината.

Плита имеет боковые сцепления-замки, в результате получается бесшовное соединение материала по всей площади помещения. Материал имеет хорошие теплоизолирующие свойства, а также способствует шумопоглощению.

Арматурная сетка

Это тонкая металлизированная сетка с ячейками 10х10 см или 15х15 см и толщиной прутка 5 мм. Применяется для закрепления труб теплого пола под бетонной стяжкой.

Укладывается сетка на теплоизоляционный материал, закрепляется на нем с помощью U-образных якорей. Ячейки сетки выступают хорошим ориентиром при укладке трубопроводов.

Трубы отопления

Основной элемент системы, к ним предъявляются особые требования по устойчивости к давлению, температуре, агрессивному воздействию соседствующей стяжки.

Специалисты при монтаже используют разные способы укладки труб (змейка, спираль), поэтому укладываемый материал должен быть гибким и устойчивым к растяжению. Такими свойствами обладают трубы, изготовленные из молекулярно сшитого полиэтилена. Диаметр используемых труб – 16 мм, 20 мм.

Компрессионные фитинги

Применяются для соединения труб отопления пола с выходами смесительных коллекторов. Фитинг состоит из корпуса, обжимной гайки и кольца. Корпус вставляется в трубопровод, гайка накручивается на выходное отверстие коллектора, а обжимным кольцом производится закрепление соединения.

Крепежные материалы

Изготовлены, как правило, из полипропилена: прочные и гибкие. Хомуты и планки из полипропилена используются для закрепления труб отопления к арматурной сетке.

Гарпуны – для закрепления материалов на пористом утеплителе: арматурной сетки и труб.

К комплектующим для монтажа системы теплый пол относятся:

• коллекторная группа;
• смесительный узел (трехходовой клапан или смесительный насос);
• циркулирующий насос;
• термостат с сервоприводом.
