Отопление и вентиляция в мансарде

Воздухообмен на холодном чердаке

В большинстве случаев форма помещения мансарды не повторяет форму основания ломаной крыши, ведь обустроить такое нестандартное помещение и сделать его удобным будет непросто. После обшивки вертикальных стоек стропильного каркаса и ригелей изнутри всегда остаются отделенные от полезной площади треугольники.

Организация регулярного воздухообмена необходима не только мансардам, но и холодным чердакам, не обустроенным для постоянного или временного проживания

Решить проблему несложно: достаточно установить вентиляционные решетки, слуховые окна, приточники или фасадные вентиляционные выходы на каждый фронтон, чтобы воздух мог пронизывать насквозь каждый холодный треугольник.

Пускай вас не смущают теплопотери: они будут минимальны, зато вы предупредите появление плесени и затхлого запаха на стенах и потолке мансарды, не говоря уж о сохранности кровли и перекрытий.

Как выбрать, чем закрыть отверстия для вентиляции холодных треугольников над мансардой и по бокам от неё? Вентиляционные приточные и вытяжные клапаны в этом случае используются редко: это дороже и площадь их относительно мала, а в шумопоглощении здесь нет никакой необходимости.

Фасадные вентиляционные выходы отличаются наличием козырька, надёжно защищающего от снега и косого дождя. Обратные клапаны с них нужно снять или продырявить, чтобы при смене ветра приточное и вытяжное отверстие могли меняться ролями.

Вентиляционные решетки и слуховые окна по сути же отличаются лишь размером и формой. Возможность регулировки открытия жалюзи и распашные створки здесь ни к чему.

Автономный обогрев

Автономная система для обогрева мансарды предоставляет возможность поддерживать необходимую температуру в течение всего года.

Такая система включает следующие обязательные элементы:

• отопительный котел;
• дымовую трубу;
• воздуховоды;
• трубы;
• батареи;
• циркуляционный насос.

Котел – это сердце автономного отопления мансарды. По желанию владельца он может быть электрическим, газовым, жидко- или твердотопливным, а также комбинированным. Расположение котла, тип топлива, а также способ отвода продуктов сгорания – это те главные вопросы, с которыми нужно определиться перед тем, как провести отопление на мансарду.

Что касается типа циркуляции теплоносителя внутри отопительного контура, то он может быть естественным или принудительным. Как правило, системы с современными котлами дополняют циркуляционными насосами, что делает их энергозависимым. Однако у гравитационных систем также есть ряд существенных ограничений – необходимо соблюдать уклоны, потребуются трубы большого сечения, невозможно регулировать температуру теплоносителя.

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

• система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
• при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару она препятствует проникновению жаркого воздуха в дом;
• препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
• устраняет образование сосулек под карнизом в сильные морозы;
• экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Двери и люки на верхний мансардный этаж

На входе с лестницы на мансарду и на все верхние этажи выгодно установить входную дверь, которая перекрывает поступление воздуха с нижних этажей и разделяет, изолирует воздушное пространство этажей на независимые блоки.

Вентиляция на этаже будет работать эффективней, если выбрать дверь с хорошим уплотнением и установить дверной доводчик, который постоянно возвращает дверь в закрытое положение.

Самая верхняя ступенька лестницы, непосредственно перед дверью, должна иметь ширину проступи не менее 60 см.

Для целей разделения воздушного пространства этажей, двери можно также установить на нижнем этаже, на входе на лестницу вверх.

Люк выступает в роли двери на дачную мансарду. Подходы к проему люка обязательно ограждают с трех сторон. Высота ограждения не менее 0,9 м.

Люк легко и плавно открывается благодаря газовым пружинам (газовым лифтам) или электроприводу. Кроме того, люк должен иметь фиксирующее устройство в открытом положении. Люк можно заказать фирме — производителю люков, или изготовить своими руками.

При изготовлении своими руками специалисты рекомендуют уменьшать вес крышки люка, устанавливать два газовых лифта (можно подобрать автомобильные). Газовые лифты обязательно устанавливать штоком вниз, цилиндры крепить к створке люка.

Газовые пружины — лифты подбираются по месту на готовой крышке. Измерьте усилие в кг. для подъема готовой створки, переведите в Ньютоны (кг. х 10 = Н), к полученному значению прибавьте 30% и определите общую мощность газовых пружин. Далее приобретите в магазине комплект (2 шт.) газовых лифтов мощностью, в пределах рассчитанных значений.

Отопление частного дома с мансардой

Надстройка еще одного уровня дома, переоборудование чердачного помещения – это самые распространенные варианты решения жилищной проблемы на ограниченной площади. Создание в мансарде благоприятного микроклимата в техническом аспекте является задачей довольно сложной. Главная причина в том, что дополнительные «квадраты» находятся под крышей. Именно через нее происходит повышенный теплообмен, так как горячий воздух по известному закону стремится вверх. Да и продувается эта часть строения более интенсивно. Это и определяет специфику отопления мансарды. Какие существуют технологии ее обогрева?

Ошибки начинающих строителей

Сделать монтаж вентиляции мансарды наобум – дело не хитрое

Сложность кроется в подходе, поскольку важно учитывать ряд факторов:

• расчет площадки;
• уровень влажности;
• материал;
• инструмент;
• подготовка;
• план.

На этапе составления схемы видно, насколько ответственно человек подходит к делу. Специалисты дают советы касательно расположения конструкции.

При подборе вентиляции отдельно рассматривается инструкция от производителя. В ряде случаев нет возможности надежно зафиксировать элемент. На самом деле в этом нет ошибки завода-изготовителя. При подборе также свершается много казусов:

• выбор коротких трубок;
• малый диаметр;
• модели без дефлектора.

Использование узкой вентиляции в мансарде является малоэффективным. Рекомендуемый параметр – 5 см. Товары до 4 см, в первую очередь, не дают возможность использовать дополнительное оборудование. Вентилятор либо фильтр для системы не подобрать. Второй момент кроется в качестве отведения отработанного воздуха. В подобных домах используется вентиляция, а помещение все равно выглядит сырым.

Финишная отделка – немаловажный фактор. Работы закончены и нанесено достаточное количество герметика. Установка отвесов на крыше – хорошее решение. Из дополнительного оборудования подбираются аэраторы. С их помощью можно не только обеспечить приток свежего воздуха, но и отпугнуть насекомых, чтобы они не летели в помещение.

Аксессуары кровельной вентиляции

Вентилируемый воздух выводится из кровельного пространства с помощью аэраторов. Они обеспечивают создание тяги на основе показателей давления. Водяной пар уходит из-под кровельного пространства до того, как успеет нанести ущерб кровельной системе. Образование конденсата и его последующее стекание в утеплитель предотвращается.

Используются аэраторы разных типов. Часть из них – точечные, то есть предназначенные для вентиляции отдельных мест кровли. Они представляют собой трубы, накрытые сверху «зонтиком», защищающим от проникновения осадков.

Другая часть устройств – непрерывные аэраторы, устанавливаемые на протяжении всей длины кровли и служащие для общей вентиляции. К таким относится, например, длинный коньковый аэратор. Он монтируется на месте конька. Устройство имеет разделительные перегородки, структурные ребра, заглушки. Кроме того, аэратор содержит встроенные фильтры, защищающие подкровельное пространство от попадания в него насекомых и различного мусора. При применении конькового аэратора необходимо обеспечить приток воздушных масс от карниза.

Разные виды вентиляторов для проветривания помещений

На кровле также устанавливаются вентиляторы. Существуют разные их виды. Есть устройства, содержащие гаситель вибрации и встроенный шумопоглотитель. Некоторые виды крышных вентиляторов преобразуют естественную вентиляцию в принудительную.

Еще одно устройство – кровельный дефлектор. Это вентилятор пониженного давления. Он способствует удалению влаги из-под гидроизоляции и подкровельного пространства, препятствует образованию разрывов и отслоений покрытия кровли, увеличивая срок его эксплуатации.

Грамотно смонтированная система вентиляции поможет организовать правильный воздухообмен, что является важнейшей задачей в отношении эксплуатации кровли.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий

Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух

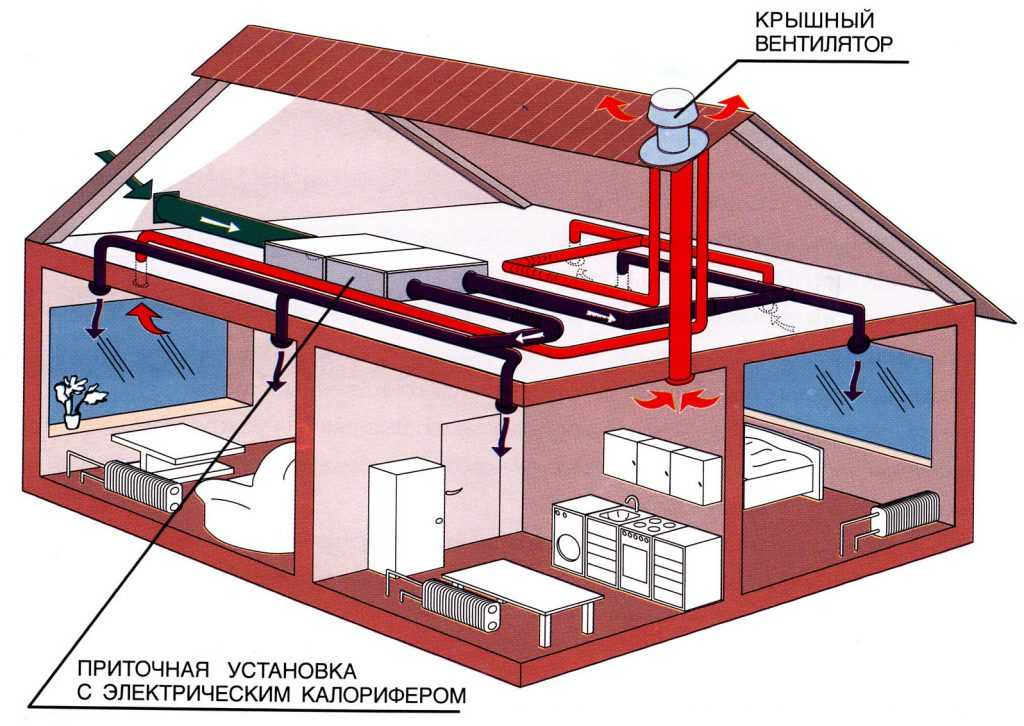

Схема принудительной вентиляции здания, включая мансарду

Производительность, установленного на крыше вентилятора зависит от:

• габаритов крыльчатки: диаметр больше – выше производительность;
• угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
• мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.

Естественный воздухообмен

Вытяжная вентиляция в деревянном доме собственными руками – трудоемкий процесс, требующий определенных знаний. Существует несколько типов вентиляции. Один из них естественный. Предполагается, что воздух поступает в дом через щели в оконной и дверной системах. Чтобы воздух выходил эффективно, необходимо позаботиться о путях его выхода. Для этого установите воздуховоды. Современные строительные технологии значительно усложняют процесс естественного поступления воздуха в здание. Для создания условий свободной циркуляции потоков воздуха в помещениях дома в дверном полотне сделаны отверстия (декорированные решетками). Сильная вытяжка обеспечивается большой длиной канала.

Установка вентиляции естественного типа

При естественной вентиляции самые теплые массы поднимаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оснащение системы естественного действия – это самая дешевая и одновременно самая эффективная задача, которую вы можете легко выполнить самостоятельно.

Работа начинается в подвале, потому что именно туда поступает свежий воздух снаружи. Во время строительства стены дома оборудованы специальными небольшими отверстиями для обеспечения потока воздуха.

Для обеспечения лучшей тяги свежий воздух подается с северной стороны. Входное отверстие в канал питания спроектировано на уровне первого этажа.

Устройство

Полная естественная вентиляция в деревянном доме собственными руками внутри помещений обеспечивается зазорами, специально оставленными под внутренней дверью, равными 1,5-2 см. Или установка вентиляционных решеток в дверь. Теплый воздух случайным образом направляется в выхлопные трубы. В каждом помещении сделайте воздуховод в зоне потолка и замаскируйте отверстия в стене декоративными решетками.

Вытяжные каналы должны быть установлены над крышей. Воздушные каналы должны быть оснащены специальными заглушками или заслонками для регулирования скорости воздухообмена.

Чтобы избежать эффекта обратной тяги во время сильных порывов ветра, вентиляция в деревянном доме предусматривает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня и ванная комната должны быть оборудованы собственными вентиляционными каналами, чтобы неприятные запахи не проникали в жилые помещения. Чердачное помещение также должно быть оборудовано таким же типом воздуховодов для обеспечения правильной вентиляции. Нежилые чердаки вентилируются через отверстия в крыше.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и его тяга зависят не только от ветра, но и от других факторов:

1. Вытяжка вентиляционного канала выше конька крыши.
2. Площадь поперечного сечения внутренней части канала.
3. Количество кривых и поворотов.
4. Качество теплоизоляции системы.

Наилучший эффект достигается при минимальном количестве препятствий в виде: неровностей, перегибов, перегибов и т.п.

В жаркие периоды в бревенчатом доме величина силы тяги близка к нулю из-за небольших перепадов температур в нижнем и верхнем слое вентиляционного канала. В таких условиях лучшим решением для вентиляции помещения является применение принудительной вентиляции или просто открытие окон.

Материалы

Маленькие деревянные дома не нуждаются в кирпичной отделке валов, так как поверхность внутреннего канала будет иметь ненужную шероховатость, где начнет скапливаться пыль. В частном доме небольших размеров рекомендуется использовать канальные блоки из гладкого металла или пластика.

Плюсы и минусы

За:

• дешево;
• возможна самоустановка.

Недостатки:

• низкая производительность;
• Необходимость в дополнительной вытяжке воздуха из кухни, санитарных помещений;
• потеря тепла в холодное время года;
• снижается звукоизоляция;
• Пыль и насекомые попадают в воздушный поток;
• Зависимость от погодных условий;
• неспособность регулировать мощность.

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

• жилая ли это мансарда или нет;
• утепленная она или нет;
• как часто там будут находиться люди;
• какой ее размер (большое это помещение или нет).

Никаких универсальных способов организации вентиляционной системы для чердака нет, в каждом конкретном случае следует исходить из перечисленных выше факторов.

Естественная, с аэраторами

Эффективность естественного вида вентилирования для мансарды напрямую зависти от того, насколько точно («по учебнику») были уложены изоляционные материалы. Основным и обязательным правилом укладки утеплительных материалов является оставление вентиляционных пространств в межслойных сегментах применяемого материала и непосредственно в подкровельной области.

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Проще говоря, должно оставаться свободное вентиляционное пространство и между каждым слоем применяемого утеплителя, и непосредственно под поверхностью крыши здания. Механизм работы естественного вентилирования основан на природной (что и есть естественная) тяге.

Природная тяга с легкостью обеспечивает постоянный приток свежего воздуха извне. При этом общая площадь вентканалов должна быть около 0,2% всей площади мансарды. В большинстве случаев целесообразно использовать вариант монтажа вентиляции, при котором вывод вентканалов проводится через фронтоны.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

• установка слуховых окон допускается только при скате крыши не менее 35 градусов;
• минимальные габариты створок должны составлять 0,6х0,8 метров;
• регламентированные габариты слуховых окон – 1,2х0,8 метров.

Формы слуховых окон, монтируемых в частном здании, могут быть самых различных форм, и в конечном счете зависят от общего стиля постройки. Установка слуховых окон проводится с применением каркасов еще на этапе строительства крыши, вместе составляя единую конструкцию.

Вентиляционная система, выполненная на основе применения слуховых окон, существенно улучшает эстетический вид крыши, а также улучшает ее базовую функциональность. В большинстве случаев для односкатной крыши лучшим вариантом будет применение окон с 1 наклонной плоскостью.

Схема монтажа достаточно проста: 2 бруса крепятся на требуемом регламентом расстоянии и затем фиксируются за счет вертикальных стоек, которые стыкуются вверху перемычкой. Затем внешние боковые стороны должны быть обшиты облицовкой, а в конце по стороне фасада монтируется декоративная (с любым стилем на усмотрение владельцев здания) решетка.

Принудительная, с вытяжным вентилятором

Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.

Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.

Схема вентиляционной системы мансарды

Вытяжная система организуется в виде изолированной/отдельной прямо на улицу (труба с вентилятором, который выдувает воздух из мансарды на улицу), либо по системе воздуховода. Второй вариант актуален если в здании есть вытяжной воздуховод – на мансарду протягивается отдельная линия.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Гибридная вентиляция мансарды

Ещё один вариант – так называемая гибридная вентиляция.

Она предполагает использование каналов для естественной вытяжки, к которым подсоединён механический вентилятор низкого давления.

В холодное время года вентилятор не работает, причём его лопасти устроены таким образом, чтобы не препятствовать естественной тяге. Однако летом он включается, поддерживая в канале давление, сопоставимое с естественной тягой. Включение осуществляется вручную или автоматически (за счёт датчика температуры или скорости воздушного потока).

Отметим, что полностью принудительная вентиляция – решение дорогостоящее и, по мнению многих специалистов, вряд ли оправданное в условиях загородного дома, расположенного в экологически чистом месте.

Ведь лучше дышать действительно свежим воздухом, а не воздухом, прошедшим через механический вентилятор (со смазкой), фильтр (со временем забивающийся пылью) и воздуховоды (в застойных зонах которых постепенно скапливается пыль). Вместе с тем принудительный воздухообмен может быть оправдан тогда, когда в доме проживают аллергики или когда здание находится вблизи оживлённой автотрассы.

Согласно МГСН 3.01 -96 «Жилые здания», рекомендуемый воздухообмен в жилом помещении (на одного человека) 30 м 3 /ч

Способы вентилирования

Таких способов два:

• однослойный;
• двухслойный.

Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

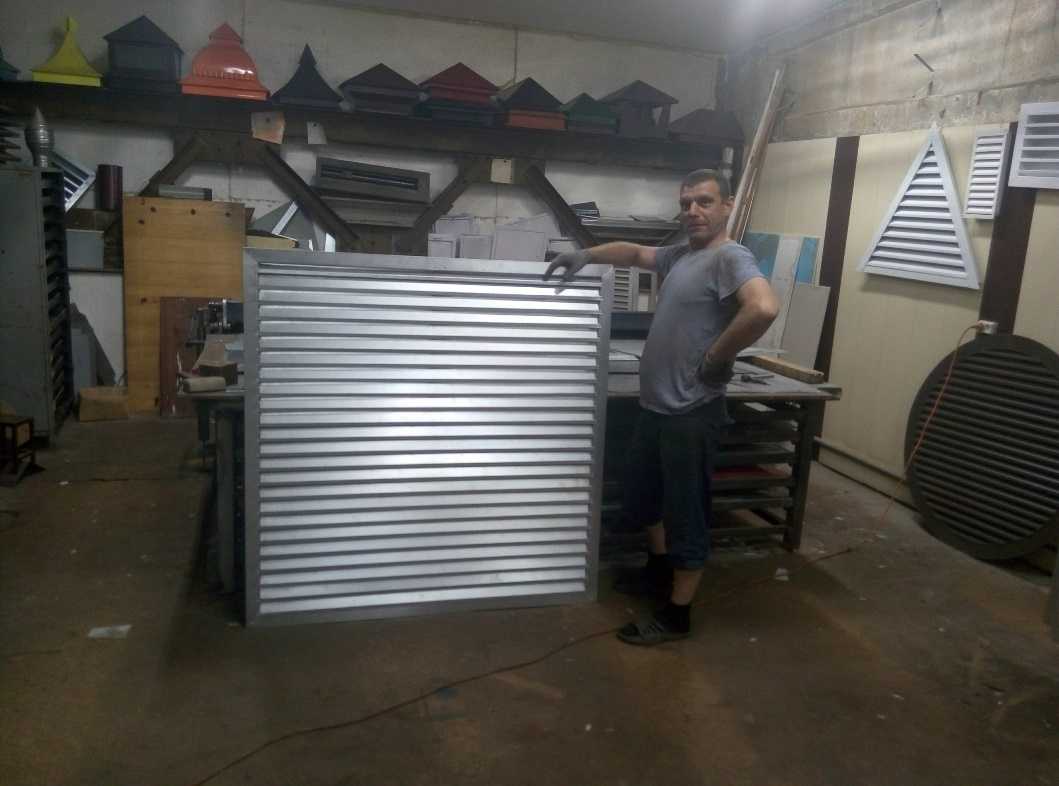

Вентиляционные решетки и окна

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

Вентиляционные окна для фронтонов разделяются на два типа:

• Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
• Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

Установка радиаторов

Они включаются в общедомовую систему отопления. В принципе, ничего особо сложного нет. Но есть ряд нюансов, о которых следует знать.

• Хватит ли мощности котла, чтобы он не работал на пределе возможностей при дополнительной нагрузке в виде мансарды? Иначе отопительный прибор долго не выдержит. А замена на новый агрегат – перспектива также не из приятных. Во-первых, стоит подобное оборудование дорого. Во-вторых, встанет вопрос, что делать с котлом б/у.
• Скорее всего, понадобится установка еще одного насоса или приобретение более мощного. То же самое – куда девать старый, который в рабочем состоянии? А решать проблему с перекачивающим устройством придется, так как мансарда – это не только увеличение протяженности трассы, но и подъем теплоносителя на высоту.

Два варианта устройства естественной вентиляции мансарды и верхних этажей дома

Вариант первый. Вентиляция мансарды с входной дверью на этаж

На входе на мансарду и на верхний этаж с лестницы устанавливают входную дверь, которая перекрывает поступление воздуха с нижних этажей и разделяет, изолирует воздушное пространство этажей на независимые блоки. В этом варианте естественная вентиляция на верхнем этаже выполняется также как и на первом этаже дома.

Схема вентиляции помещений мансардного этажа и других этажей многоэтажного дома при наличии входных дверей на каждый этаж.

На схеме: 1 — приток в комнаты свежего воздуха с улицы через приточный клапан в окне или в стене; 2 — переток воздуха из комнат через коридор или холл в санузел, кухню через переточные решетки или щели; 3 — вытяжка воздуха в вентиляционный канал естественной вентиляции.

В жилых комнатах каждого этажа устанавливают приточные клапаны, а вытяжные каналы делают из санитарного помещения, гардеробной, а при их отсутствии, то из холла. Для перемещения воздуха между помещениями этажа в дверях комнат и санузлов у порога оставляют вентиляционные переточные щели или устанавливают в дверях переточные решетки.

Для нормальной работы вентиляции входная дверь на верхний этаж должна постоянно находиться в закрытом положении.  Входная дверь на этаж должна быть максимально герметична. Следует позаботиться о том, чтобы герметизировать другие пути перемещения воздуха между этажами — перекрытия, места прохода коммуникаций.

Описанный выше вариант с входной дверью на этаж, обеспечивает наиболее эффективную работу и простое устройство естественной вентиляции мансарды и верхних этажей дома.

Второй вариант. Вентиляция мансарды без входной двери на этаж

Существуют варианты планировки внутреннего пространства частного дома, когда входную дверь с лестницы на этаж не делают. В этом случае приходится выделять и изолировать воздушное пространство не этажа целиком, а каждой комнаты отдельно. Для этого устанавливают в каждом помещении этажа герметичные двери (без переточных щелей и решеток).

В каждом помещении мансарды и верхнего этажа для притока свежего воздуха устанавливают приточный клапан. Для удаления загрязненного воздуха устраивают канал естественной вентиляции, и тоже из каждого помещения.

Для нормальной работы вентиляции двери комнат следует постоянно держать закрытыми.

Второй вариант вентиляции верхних этажей не удобен тем, что приходится увеличивать количество каналов естественной вентиляции. Хотя каналы вентиляции можно совмещать, но все равно система вентиляции получается достаточно сложной.

В обеих вариантах следует учитывать, что полностью перекрыть поступление воздуха на верхние этажи снизу не удается. Поэтому, рекомендуется увеличивать объем удаляемого воздуха через вентканалы верхних этажей.

На верхних этажах высота каналов естественной вентиляции меньше, а значит и величина тяги в них заметно ниже, чем в каналах нижнего этажа. На самом верхнем этаже дома часто не удается обеспечить требуемый обмен воздуха с помощью естественной вентиляции.

Пример устройства вытяжной принудительной вентиляции помещений мансарды или верхнего этажа, с использованием одного канального многозонального вентилятора

На мансарде, а часто и на верхнем этаже дома, высота вертикальных каналов вентиляции получается настолько мала, что тяга в канале не может обеспечить нормативную величину производительности естественной вентиляции.

Увеличивать высоту и сечение каналов естественной вентиляции на мансарде не всегда возможно и целесообразно. Во многих случаях в помещениях мансарды  и верхнего этажа дома для нормальной вентиляции необходима принудительная вытяжная вентиляция.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

• Появления и накопления в подкровельном пространстве излишней влаги.
• Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
• Образований колоний грибов и очагов плесени на деревянных элементах кровли.
• Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

• Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
• При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
• При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
• Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

>>> Все про аренду авто на Кипре

Крыша и её сборка

Крышу на мансардном этаже вентилирует движение потоков воздуха, расположенных под материалом кровли. Эти потоки поднимаются вверх, то есть к коньку крыши. Порой для хорошей вентиляции вполне достаточно правильной сборки крыши, но временами необходимо применить дополнительные устройства.

Выступ с продухом на мансарде

Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров

Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

Потолочная обшивка;
Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель

Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха

При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
Завершающий слой – сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.
