Где находится кран печки на ниве шевроле

Lada 4×4 urban нива кондиционер и печка с салонным фильтром.

Потребуется: плоская и крестовая отвертки.

1. Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.

2. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем три винта крепления.

3. Снять накладку внутренней ручки: поддеваем отверткой.

4. Снять обшивку двери (в зависимости от комплектации и года выпуска):

отщелкнуть по периметру 8 пластиковых фиксаторов (по два с каждой из сторон и четыре снизу).
вывернуть по периметру винты крепления обшивки двери (отвертка крестовая).

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

Порядок действий:

Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
Снять накладку внутренней ручки: поддеваем отверткой.
(Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
Вывернуть фиксатор двери.
Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
Снять обшивку двери, отщелкивая пистоны по периметру.

Читать новости о новой ниве

Кондиционер Нивы Шевроле — устройство и ремонт
Какой размер шин на Ниву доступен к установке, доступные версии и рекомендации
Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
Все о кнопке Валет и как ее отключить самому на сигнализациях разных марок
Нива Рысь купить в Самаре — цены на новую Ладу «Бронто» (Niva Пикап) | стоимость и комплектация
Кондиционер Нивы Шевроле — устройство и ремонт «
Нива шевроле установка кондиционера — Автожурнал MyDucato
Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

Из системы сливается ОЖ.
Выкручиваются саморезы крепления бардачка, он снимается.
Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
Аналогичным образом снимается второго патрубок.
Устанавливаются и затягиваются хомутами новые шланги.
При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

Отсутствие напряжение на электродвигателе из-за плохого контакта.
Видимые повреждения проводов электродвигателя из-за перетирания.
Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
Отсутствие зажигания.
Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

под ковриком на полу со стороны водителя скапливается ОЖ;
в салоне присутствует запах ОЖ;
при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
печка плохо обогревает салон;
снижается уровень ОЖ в расширительном бачке.

Утечка ОЖ из радиатора печки должна быть немедленно устранена

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

При выходе из строя радиатора печки обычно производится его замена

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Видео: замена радиатора системы отопления

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

При выходе из строя кран печки меняется на новый

Замена крана производится следующим образом:

На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
Снимается тяговый тросик и бардачок.
Для снятия тягового тросика рожковым ключом ослабляются гайки
Ослабляются и снимаются хомуты крепления патрубков.
Кран снимается.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Схема отопителя

Если же температура при полностью прогретом моторе в пределах градусов, ищем причины недодува в ноги в конструкции отопителя. Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки , то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя.

Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две. Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя.

Именно с этой заслонкой и возникают проблемы, которые постараемся решить. Вытаскиваем центральный воздуховод и воздуховод, который проводит воздух в ноги водителя.

Выкручиваем 2 шурупа на радиаторе.

И начинаем собирать в обратном порядке. Если при сборке у вас осталось пара лишних саморезов, значит вы всё собрали правильно! Если вдруг будут вопросы или я что-то может забыл добавить, обращайтесь, с радостью подскажу.

Нива шевроле Шайтан цыклон в ноги , доработка!

Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли. Система отопления с кондиционером Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом.

При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки. Конструкция печки автомобиля с кондиционером несколько отличается: Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы.

Печка не обогревает пространство для ног Причин того, что печка не направляет воздух в ноги, может быть несколько. Сначала следует выяснить, правильно ли включается этот режим.

Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом: Установите четвёртую скорость вращения вентилятора печки. Установите переключатель режимов отопителя в верхнее вертикальное положение.

Переключите контроллер режимов на одно положение влево. После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз

Если же режим так и не включился, следует проверить следующие узлы: Утечка охлаждающей жидкости При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления

Основными признаками утечки ОЖ через печку являются: Обычно утечка происходит через радиатор отопителя. Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли.

Замена отопителя своими руками

При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор. При обнаружении утечки ОЖ через радиатор печки его следует заменить Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений.

Печка плохо прогревает воздух Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух.

Обычно это происходит по следующим причинам: Перед решающим шагом снятия и замены печки стоит обратить внимание на радиатор отопителя. Вполне может быть, что причина нерабочего состояния заключается именно в нем. В автомобиле «Шевроле-Нива» печка ставится и демонтируется без особых проблем, главное — соблюдать порядок действий

Радиатор Радиатор печки «Нива-Шевроле» — тема щекотливая и заслуживает отдельного рассмотрения

В автомобиле «Шевроле-Нива» печка ставится и демонтируется без особых проблем, главное — соблюдать порядок действий. Радиатор Радиатор печки «Нива-Шевроле» — тема щекотливая и заслуживает отдельного рассмотрения.

Стандартная система обогрева в данном автомобиле работает не всегда хорошо и тепло выделяет слабо. Штатный радиатор со временем начинает течь, и приходится его менять.

Но не стоит торопиться, возможно, есть смысл прочистить или спаять? Но если нет варианта, кроме замены, то так и стоит поступить.

Перед заменой радиатора необходимо разобраться в существующих видах таких устройств. Виды радиаторов Изготавливаются радиаторы из двух видов материала: У каждого есть свои минусы и плюсы. Алюминиевый радиатор быстро разогревается, недорого стоит и имеет хорошую жесткость при маленьком весе.

Мой аккаунт

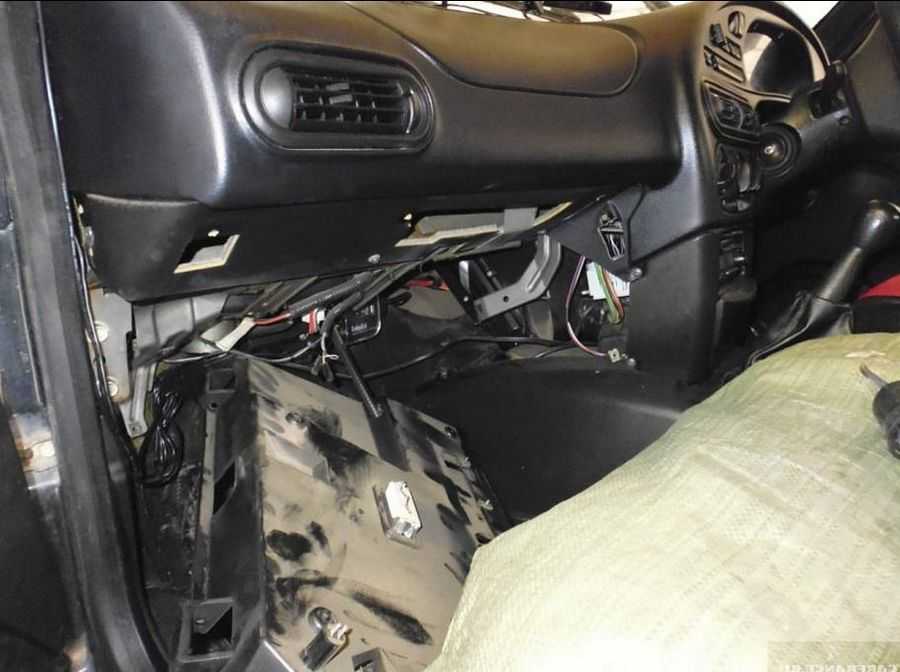

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

рожковые и торцовые ключи;
плоскогубцы;
плоскую отвёртку;
пятилитровый бак, в который нужно будет слить жидкость из радиатора;
новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

Читать дальше: Автозапуск на бмв е39

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

Закручиваем ключом на «10» две гайки на патрубке с тягой.
Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
Вставляем патрубки в штуцеры и затягиваем хомуты.

Новый кран отопления устанавливается в обратном порядке

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Видео: как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Многие автовладельцы Шевроле Нив жалуются на работу печки, обвиняя усиленно в «криворукости» инженеров. Если вы тоже относитесь к числу тех, кто недоволен функционированием системы отопления в вашей Ниве, тогда рекомендуем вам пошерстить просторы интернета. Там на специализированных форумах вы найдёте массу интересных предложений, ориентируясь на которые можно легко самостоятельно выполнить некоторые действия, при этом успешно доработав печку. Однако мы прекрасно понимаем, что не все любят бороздить сайты, некоторые вовсе не умеют осуществлять такие поиски, поэтому мы готовы поучаствовать в решении вашей проблемы и поделиться конкретными рекомендациями.

Чаще всего достаточно выполнить три доработки, после которых вы заметите явное улучшение работы печки. Салон вашего любимого авто будет прогреваться за считанные минуты и радовать вас комфортным температурным режимом. Одной из таких доработок является замена крана отопителя, который не устраивает вас по каким-либо параметрам.

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

А еще интересно: Шумоизоляция «Нивы»: советы мастеров

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Как заменить кран печки на ниве 21214 — автомобильный портал automotogid

Рег.: 02.01.2008 Тем / Сообщений: 1 / 13 Откуда: Украина. Харьков Возраст: 60 Авто: ВАЗ2121{amp}amp;1982

Рег.: 15.07.2008 Сообщений: 39 Откуда: Донецк Возраст: 33 Авто: 21214i 2007 г. цвет: морская пучина.

Рег.: 15.03.2009 Сообщений: 1310 Откуда: Одесса Возраст: 30 Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 23.08.2007 Тем / Сообщений: 5 / 4030 Откуда: Днепропетровск, Украина Возраст: 34 Авто: 21213 96 г.в.

31″ резина, сцепление ШНива, подрамник, экспедиционник, гена 80А, воздушный фильтр 3302, линзованный биксенон, карб Weber 32DGAS, СРПМ, широкий обваренный мост, вертикальные аморты ШН, ЗДТ, ВУТ Omega-B и т.д.

Рег.: 15.03.2009 Сообщений: 1310 Откуда: Одесса Возраст: 30 Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 27.06.2007 Сообщений: 1765 Откуда: Москва Возраст: 51 Авто: 21213, 1999 г

Рег.: 23.08.2007 Тем / Сообщений: 5 / 4030 Откуда: Днепропетровск, Украина Возраст: 34 Авто: 21213 96 г.в.

Рег.: 15.03.2009 Сообщений: 1310 Откуда: Одесса Возраст: 30 Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 23.08.2007 Тем / Сообщений: 5 / 4030 Откуда: Днепропетровск, Украина Возраст: 34 Авто: 21213 96 г.в.

Шаровый (он на 2108999 с завода идет) страдает течью по оси, керамический с двумя прорезями не течет, не закисает, однако бытует мнение что он меньшего сечения и т.д. Но я промывал печку с краном под водопроводом и могу заявить авторитетно что керамический кран запросто пропускает такой напор, что штатная помпа не создаст, не электропомпа АТЭ-1 на 1800лч.

А еще интересно: Распредвал 21213 на классику — Лада мастер

Штатный патрубок от водопровода создавал струю в 3 метра в оба направления и кран был не помеха, хотя я почитал про уменьшение сечения и думал снимать при промывке, теперь уверен что этого крана более чем с головой, тем более что Лузар говорит что максимальное расчетное кол-во жижи прокачанной через печку равно = 1000 лч, для сравнения я проверил как новая помпа от газели качает производства КЗАТЭ (а это 1400 лч) и бу коротящая производства АТЭ-1, так вот обе бьют где-то на 30 см, а водопровод на 3 метра, при том же диаметре патрубков, разница как говорится на лицо.

Рег.: 15.03.2009 Сообщений: 1310 Откуда: Одесса Возраст: 30 Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. Замена охлаждающей жидкости).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).
