Печь «экономка» своими руками

Плюсы и минусы печек длительного горения

Преимуществ, которыми обладают экономные печки на дровах, немало:

  1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
  2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
  3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
  4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
  5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
  6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

Пиролизные установки имеют ряд недостатков, среди которых:

  1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
  2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
  3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
  4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
  5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
  6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Подготовка к работе

Начните работу своими руками с полной пересортировки всех кирпичей. Откладывайте самые ровные и гладкие кирпичики для пода, свода и топок. Отдельно отложите кирпичи с явными дефектами, они пойдут на распил. На всех кладочных кирпичах по лицевой кромке снимите фаски.

Перед приготовлением раствора нужно замочить и перетереть на сите глину. Удобно и просто перетирать уже жидкую консистенцию, поэтому замачивайте глину заранее. Пока глина будет набирать нужную влажность, вы и займетесь остальными приготовлениями. При приготовлении раствора своими рукам можно использовать дрель средней мощности, 600 Вт будет достаточно. . Установите в электроинструмент специальную миксерную насадку. Песок для приготовления качественного раствора обязательно нужно просеивать. Приготовьте также несколько емкостей для раствора и для предварительного замачивания кирпича: сырой кирпич и кладется лучше, и забирает влагу у раствора. В крайнем случае просто на несколько секунд окунайте каждый кирпич в воду, чтобы из пор вышли пузырьки воздуха. Для переноски раствора и непосредственной работы на месте подойдут обычные ведра, для его замешивания – большой бак, корыто, ванна или что-то наподобие. Сразу приготовьте на месте задвижки, дверцы и прочие железки. Осмотрите их на предмет заусенцев, обточите при необходимости. Для установки задвижек и дверец заготовьте достаточное количество асбестового шнура.

Фундамент

Уже много раз было сказано, что под любую более-менее капитальную тяжелую конструкцию обязательно устраивать фундамент. Процесс его монтажа своими руками также отнесем к подготовительным работам. Поскольку после заливки или выкладки (будете лить или выкладывать из камня или кирпича – не принципиально) должно пройти достаточно времени, чтобы раствор затвердел и приблизился к пределу прочности. Под печи экономичные фундамент устраивается так же, как и под русские – основательный, с непременным заглублением. Можно врыть железные столбы по углам или залить их отдельно, но глубина погружения в грунт должна быть не менее 50 см, иначе конструкцию может повести. На залитые столбы сверху льется плита толщиной от 10 см, она обязательно армируется и железнится сухим цементом после выравнивания поверхности. После высыхания фундамента, через 8-12 дней, уже можно начинать кладку печи своими руками.

Технологии формовки

  • полусухое прессование
  • пластичную формовку
  • шликерное литье
  • сырец атмосферной сушки и пр.
  1. Нас интересует второй вариант. Отличить его можно, по выразительным следам резки сырого сырья, поперечным рискам и бороздам на грани называемой постелью. Такая формовка, внешне схожа с клинкерной. Однако он тяжелее и дороже, поэтому менее привлекателен.
  2. Из клинкера можно сложить основание для тяжёлой конструкции или мини-печь, которая будет иметь хорошую температурную инерцию.
  3. На этапе подготовки, стоит отсортировать камень по качеству, гладкости и целостности. Всю отбраковку пустить на основание и нижние пласты. Ложковые поверхности, которые окажутся внутри каналов можно дополнительно обрабатывать, стёсывая неровности или выступающие мелкие фрагменты.
  4. В процессе укладки, каждая единица, предварительно нужно замачивать в воде, около 20 секунд.
  5. Безусловно, места подверженные высокой температурной нагрузке, следует футеровать шамотом. Это могут быть стенки топки, начало дымового канала и перегородка. Приобретение шамота сейчас не составит проблемы.

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

  • тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
  • грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
  • часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
  • при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
  • приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
  • есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

  • затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
  • долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
  • сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Размер современной русской печи стал скромнее.

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.

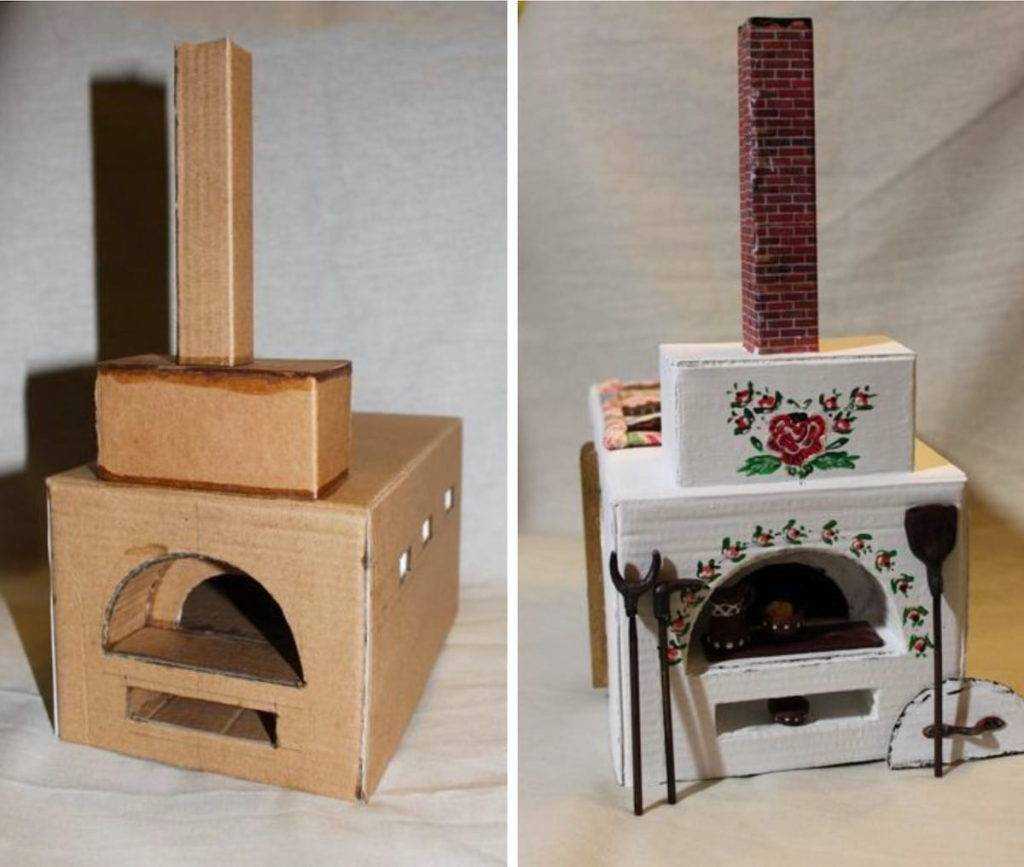

Для наглядности перед строительством можно сделать макет из коробок своими руками.

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.

Компактная кирпичная печь Экономка

Владельцы частных домов в последнее время уделяют большое внимание возведению русской печи, которая предназначена не только для обогрева комнат, но и для приготовления пищи. Стандартная конструкция очага является довольно громоздкой, имеет некоторые недостатки, например, неравномерное распределение горячего воздуха. Специалистами в этой области была разработана компактная и удобная печка Экономка

Оборудование может функционировать на любом топливе, имеет ряд преимуществ

Специалистами в этой области была разработана компактная и удобная печка Экономка. Оборудование может функционировать на любом топливе, имеет ряд преимуществ.

Особенности и принцип работы

Кирпичная печь улучшенная Экономка подразумевает сооружение массивной чугунной плиты с двумя конфорками. В конструкции предусмотрено наличие малого и большого топливника. Первый используется для приготовления еды в теплое время, так как на его прогрев необходимо определенное количество времени. Второй применяется для отопления дома зимой и выпечки круглый год.

При загрузке и сгорании топлива газы поднимаются в первое отделение русской печи, затем вылетают во вторую секцию сквозь устройства подверток. Далее проходят в щель в полу и попадают в варочную камеру, осуществляя нагрев. В этой зоне находятся отверстия, через которые продукты сгорания перемещаются в сборочный канал, оттуда – в дымоход. Полость (шесток) открыта с передней и боковых сторон.

Благодаря специфической схеме сооружения, является удобной и многофункциональной. Для ее деятельности требуется малое количество дров или другого топлива. Оборудование отличается небольшими размерами: 150 см в длину, 90 см в ширину. Толщина конструкции составляет 225 см при стандартной величине шва 5 мм. В вентиляционном канале и дымовой трубе русской печи модели Экономка находятся две задвижки. Заслонка для варочного отсека изготавливается из листового железа.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Кирпичная перегородка делит камеру на две части и оснащена тремя зазорами по 10х20 см, что обеспечивает проход газов. В отличие от классической печки, в компактной Экономке варочный шкаф работает на прогреве дымовыми продуктами, а не посредством открытого огня. В этом отделении удобно не только разогревать и готовить пищу, можно сушить овощи, фрукты и ягоды, благодаря подходящей температуре.

Кладка 5 и 6 рядов

Дальше продолжается кладка русской печи порядовка при этом выглядит следующим образом.

Для создания пятого ряда во втором и третьем углах укладывают по два в3/4 кирпича. Заднюю сторону делают из двух ложковых рядов. Боковую стену выкладывают из тычкового материала. Первый и четвертый ряды заполняют тычковыми не полноразмерными кирпичами.

Шестой ряд выкладывают таким же образом, как и четвертый. На этом ряду начинают создание свода для перекрытия подплечья. С этой целью ложковые кирпичи стесывают, чтобы образовалась пята под свод. Когда создается русская печь экономка — порядовка подразумевает использование лучковых сводов.

Подготовительные работы

Итак, теперь можно приступать к подготовительным работам. На данном этапе нам нужно провести все замеры и приобрести строительные (при необходимости и отделочные) материалы.

Строительный материал, который нам понадобиться для проведения соответствующих работ, стоит выбирать из расчета тех размеров, что были приведены, и с учетом двух камер для отопления. Нам понадобятся такие материалы:

  1. Кирпич (красный, огнеупорный) – примерно 750-800 штук.
  2. Раствор глины для крепления – примерно 35-40 ведер.

Кроме этого нам необходимо приобрести печные приборы. Не забывайте, что можно воспользоваться старыми приборами, которые можно позаимствовать от старого агрегата или найти в старом сарае. Отзывы владельцев, сделавших печь своими руками, об этом и говорят.

  1. Колосниковая решетка в количестве двух штук, но разных размеров (180 на 250 мм и 120 на 140 мм).
  2. Топочная дверка (любые размеры по вашему желанию, но также в количестве двух штук).
  3. Поддувальная дверка (лучше маленького размера).
  4. Чугунная плита.
  5. Задвижка для дымохода.
  6. Задвижка для вентиляции.
  7. Проволока (чем ее больше, тем лучше). Для вышеуказанных размеров необходимо порядка 10 метров. Толщина проволоки 6 мм.

Но это еще не все. Не стоит забывать о том, что нужны и дополнительные материалы. Например, необходимо также приобрести полосовую и угольную сталь. Также нужна будет круглая сталь, ее также можно приобрести в строительном магазиневашего города. А также не забывайте про печную заслонку, размер которой вам придется выбрать самостоятельно.

А вот как провести все монтажные работы своими руками, вы можете посмотреть на предоставленном нами видео.

Правила длительной эксплуатации

Хотелось бы остановиться, так сказать, на будущем вашего агрегата. Существует несколько правил, которые необходимо соблюдать для того, чтобы печь экономка могла долгое время радовать вас своей непрерывной, а главное бесперебойной работой. Во-первых, запомните:нельзя растапливать оба отделения для топки

Во-вторых, двери (топочная и поддувальная) того помещения, которое не работает, следует плотно закрыть, практически герметично, обращайте на это внимание. В-третьих, заслонка агрегата также должна быть всегда зарыта

В-четвертых, не забывайте, что перед открытием заслонки, необходимо обеспечить выдвижение вентиляционного канала. И наконец, в-пятых, использовать варочную камеру и плиту можно только по происшествию десяти минут с начала момента топки агрегата. Не забывайте простые правила – наслаждайтесь работой агрегата. Аккуратность, внимательность позволят вам сберечь печь экономку довольно длительное количество времени, а вы сэкономите свои финансы и нервы.

В итоге хотелось бы также отметить функциональность данной отопительной печи, ведь теперь вы не только сможете обогревать необходимое вам помещение, но и готовить с ее помощью пищу.

  • Печь слобожанка своими руками
  • Как заделывать трещины в печи
  • Кладка дровяной печи для дома или дачи
  • Отопительные печи длительного горения для дачи

Применение пиролизных печей

Печи длительного горения на дровах, пеллетах или опилках часто используют для обогрева подсобных помещений и мастерских, гаражей, теплиц. Их можно использовать и для отопления дома, но при этом необходимо обеспечить герметичность печи, так как возможно выделение угарного газа.

В случае использования пиролизной печки для обогрева садового или жилого дома лучше оснастить ее водяным контуром, подключенным к радиаторам отопления, а сам отопительный агрегат установить в котельной.

В данной статье рассказывается о том, как просто сделать коптильню для холодного копчения, которая в домашних условиях поможет приготовить настоящие деликатесы из самых обычных продуктов. Узнать том, как изготовить генератор дыма для холодного копчения, можно заглянув сюда . Здесь вы найдёте самые понятные чертежи для создания эффективной буржуйки своими руками: http://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Что это такое?

По сути, печь экономка – это модифицированная, рационализированная конструкция русской печки. В первую очередь изменения коснулись ее основания. Если русская печь имеет одну камеру, то в новом варианте здесь расположились две топочные камеры, совершенно несимметричные. У каждой камеры имеется отдельная решетка, зольная камера, топочная и поддувальная дверцы. Одна топка, разумеется, имеет несколько большие размеры – она и считается главной. Вторая, естественно, дополнительная. Дверцы топок и поддувал располагаются на смежных печных стенках, перпендикулярно друг другу. В первом кладочном ряду обычно устраивают несколько (обычно четыре) дополнительных небольших дверец для регулярной прочистки каналов топочной камеры, их называют завертками. Снизу печь экономка на дровах очень походит на кухонные плиты. В районе шестка, расположенного над обеими топочными камерами, устанавливается варочная плита, имеющая две или более конфорки. Под плитой есть соединительный канал, по которому из дополнительной топки горячий воздух попадает в главную. Затем воздух перемещается в специальные каналы отопительной камеры, устроенной в основании.


Вид сзади

Если брать во внимание, что стенки топочных камер – это и есть стенки основания, а сами камеры складываются со стенками всего в полкирпича, становится ясно, отчего низ этой печи так хорошо и быстро прогревается. Основные функции топок: главная – постоянное отопление в зимний период, дополнительная – приготовление пищи летом

Конечно, предназначение сильно утрировано, можно зимой готовить пищу и без задействования дополнительной топки, а осенью-весной, когда температура за окном еще недостаточно мала, топить дополнительную для небольшого обогрева дома. Таким образом, печь экономка полностью оправдывает свое название, она расходует значительно меньше дров, чем традиционная русская печь.

Характеристики и основные особенности

А вот по внешнему виду печь экономка и русская печь почти не отличаются. На постамент установлена объемная варочная камера с большим подом. Но если присмотреться, то можно заметить отличия: русская печь имеет под, доходящий до задней стенки, а в печи экономке между подом и задней стеной на всю ширину есть щель, через которую при устройстве производится соединение этих камер с варочной. Поэтому выходящие из топок горячие газы сначала попадают в заворотки и нижние камеры, затем попадают под свод варочной, потом через разветвленную систему перетрубья отправляются в дымоход.


«Экономка» — классический вариант

Здесь, в данной конструкции, варочная камера эксплуатируется как обычная русская печь. Если нужно – камера закрывается специальной заслонкой. Имеется открытый с двух краев шесток, по периметру которого из стального уголка варится обвязка, которая носит название «фаянс». Обвязка проходит и по низу, и по верхней части шестка. Чтобы поддерживать несущую способность конструкции, верхняя часть дополнительно по углам держится трубчатыми опорами. В итоге – такая печь самая экономичная из всех подобных конструкций, она эффективно расходует тепловую энергию и потребляет умеренное количество топлива. Она полностью соответствует названию. Помещение прогревается по всей высоте, с самым незначительным перепадом температуры у потолка и на полу. Дополнительный плюс – ее можно топить абсолютно любым твердым топливом. Задействуются три камеры на выбор, что позволит в любое время года обеспечить комфортную температуру внутри дома. Дополнительные вентканалы способствуют быстрому выведению любых запахов из помещения по время готовки пищи.
