Как определить мощность насоса

Нормы давления водопроводной воды

Для оценки уровня давления используются две основные единицы измерения – бар и атмосфера. Разница между ними заключается в том, что 1 бар равен 1,0197 атмосферы. Поэтому их можно считать почти тождественными. Одна единица измерения соответствует давлению, которое производит столб воды высотой 10,19 метра.

Если насосу нужно закачать воду на высоту четвертого этажа (это около 10 м), тогда при входе в водопровод потребуется давление в 2 атмосферы. Если при этом погружной насос качает воду из скважины глубиной 20 метров, то на выходе устройства должно развиваться давление около 5 атмосфер.

Главную роль при расчетах системы, посредством которой происходит подача воды в дом, играет сопротивление водопровода. Оно зависит от диаметра и длины труб, от числа поворотов и материала, из которого выполнен трубопровод.

Владельцам частных домов следует знать, что артезианские скважины могут обеспечить напор до 10 атмосфер. Большинство запорных и регулирующих узлов под действием такого давления разрушаются, на участках водопровода возникают протечки.

Давление холодной воды в водопроводе в соответствии с нормами должно находиться в диапазоне от 0,3 до 6 атмосфер. Таковы допустимые границы напора воды. Владельцам частных домов приходится рассчитывать давление самостоятельно. Считается, что давление выше 6,5 атмосфер способно вывести из строя чувствительные бытовые приборы. Нормой для горячего водоснабжения считается давление в пределах от 0,3 до 4,5 атмосфер.

Определяя нормальное давление для частного загородного дома, необходимо помнить, что некоторые виды сантехники не будут работать при чрезмерно низком давлении. К примеру, стиральная машина требует 2 атмосферы, система пожаротушения – 1,5, а джакузи – уже 4 атмосферы. Для системы полива газонов напор должен быть еще более сильным, чаще всего – до 6 атмосфер.

Для загородного дома оптимальным уровнем давления в водопроводной системе будет нормативная отметка в 4 атмосферы. Такого напора вполне хватит для исправной работы подавляющего большинства устройств, в которых используется вода. Это давление вполне могут выдержать фитинги и узлы регулирующей и запорной арматуры.

В соответствии с установленными нормами давление в водопроводе централизованного типа составляет 4 атмосферы, но на практике оно находится в диапазоне от 2 до 6 атмосфер. Если сеть подвержена резким скачкам давления, это может отрицательно сказаться на состоянии сантехнического оборудования. Так называемые гидроудары в городских сетях водоснабжения случаются при резких скачках давления, например, при образовании воздушных пробок. Элементы сантехники, смесители, краны, стиральные и посудомоечные машины, как правило, рассчитываются на рабочее давление 6 атмосфер.

Для измерения давления в системе подвода воды используют манометр. Обычно его устанавливают при входе в дом, там же, где и счетчик расхода воды. Некоторые виды оборудования уже продаются в комплекте с манометром. Примером может служить нагревательный котел. Обычный манометр имеет шкалу, градуированную от 0 до 7 атмосфер (бар), что дает возможность использовать прибор в квартире или частном доме.

В целом нормы давления следует считать относительными; чаще всего они зависят от числа точек водопотребления. Чем больше таких точек, тем ниже будет давление в системе в случае одновременного открытия всех кранов и введения в работу всех устройств, потребляющих воду. Поэтому стараются рассчитать давление в водопроводе с некоторым запасом, чтобы при максимальном заборе воды насос мог гарантировать достаточное давление в каждой точке.

Выбирая бытовую технику, всегда необходимо уточнять по технической документации, каковы минимальные и максимальные параметры давления, в пределах которых оборудование может бесперебойно работать. Желательно, чтобы возможности техники имели необходимый запас по уровню допустимого давления в системе.

Нормативы развертывания

№ норм. по ПСП	Вид боевой и специальной одежды и снаряжения	Время, сек.	Условия выполнения
отл.	хор.	удов.
3.1	Подача ствола РС-50 на расстояние 40 м от колонки, установленной на гидрант	15	17	19	1. Пожарное оборудование сложено в одном метре от колонки. Ствольщик стоит около оборудования. 2. Окончание: рукавная линия проложена и соединена, ствольщик на указанной позиции.
3.2	Прокладка магистральной рукавной линии диаметром 77 мм одним исполнителем на:	1. Рукава в скатках уложены в отсеках пожарного автомобиля. 2. Окончание: рукавная линия проложена (без разветвления) и присоединена к напорному патрубку насосной установки, ствольщик на позиции.
3 рукава	45	50	55
4 рукава	70	80	90
5 рукавов	105	120	135
6 рукавов	140	160	180
7 рукавов	210	235	265
3.3	Прокладка магистральной рукавной линии диаметром 77 мм расчетом из 2-х исполнителей на:	–
5 рукавов	65	70	75
6 рукавов	79	80	90
7 рукавов	105	115	125
8 рукавов	125	140	155
10 рукавов	200	220	240
15 рукавов	440	460	500
3.4	Прокладка магистральной рукавной линии диаметром 77 мм расчетом из 3-х исполнителями на:	–
6 рукавов	40	45	50
7 рукавов	65	70	75
8 рукавов	70	80	90
10 рукавов	130	145	155
15 рукавов	250	275	300

Пожарные рукава. Пиголев С.В. –М.: 1952; Наставление по пожарно-строевой подготовке. –М.: 1974;
Методическое руководство по организации и порядку эксплуатации пожарных рукавов. Чуприян А.П. Москва, 2007;
Нормативы по пожарно-строевой и тактико-специальной подготовке для личного состава ФПС.

Подвоз воды автоцистернами

Подвоз воды осуществляется при удалении водоисточника на расстояние более 2 км. Или, если имеются сложности в заборе воды, при отсутствии технических средств, позволяющих забрать воду в неблагоприятных условиях.

При принятии решения по доставке и подаче огнетушащих веществ с помощью подвоза необходимо:

рассчитать и сосредоточить необходимое количество автоцистерн;
создать у водоисточника пункт заправки автоцистерн (АЦ);
создать у места пожара пункт расхода воды;
определить оптимальные варианты заправки цистерн и подачи воды;
назначить ответственных лиц за работу на организуемых пунктах.

Схемы заправки пожарных автоцистерн или приспособлен-ной техники могут быть различны. Наиболее распространён-ными являются:

самостоятельный забор воды пожарной машиной;
заправка ёмкости АЦ насосом пожарной машины, пожарной мотопомпы заливкой или с помощью гидроэлеватора.

Имеются различные способы использования ёмкости автоцистерн у места пожара:

подача стволов непосредственно от прибывшего пожарного автомобиля;
пополнение искусственного водоема и подача стволов от пожарной машины, установленной на него;
пополнение ёмкости пожарной машины, от которой подаются стволы на ликвидацию горения и защиту.

При ограниченном количестве автоцистерн и удобном подъезде к горящему объекту, нужно в действующую рабочую линию включать автоцистерны, прибывшие с заправки. (При заправке от колонки, установленной на гидрант водопроводной сети диаметром 150 мм и более, и напоре 15 – 20 м.вод.ст., воду подают через оба штуцера колонки).

Для осуществления бесперебойной подачи воды к месту пожара необходимо добиться выполнения следующих условий:

суммарное время нахождения автоцистерн на пункте расхода воды должно быть не менее продолжительности цикла подвоза;

расход воды на наполнение автоцистерн на пункте заправки должен быть не менее фактической подачи насоса АЦ для обеспечения работы стволов.

Если ёмкости автоцистерн, участвующих в подвозе, значительно не различаются между собой (не более 20%), то число автоцистерн для осуществления цикла подвоза следует определять по формуле:

Время следования автоцистерн от водоисточника к месту пожара определяется по формуле:

При задействовании для подвоза хозяйственной техники, имеющей ёмкости для транспортировки воды, на пункте расхода целесообразно оставлять головную АЦ. Прибывающие к месту пожара цистерны сливают запас воды в ёмкость головной цистерны, насос которой обеспечивает подачу воды к стволам. Головная АЦ не участвует в цикле подвоза, поэтому при определении числа АЦ в расчёт не принимается.

Использование гидроэлеватора при недостатке воды

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как выбрать инсталляцию для унитаза: подвесная система, какая инсталляция лучше, выбор, какую выбрать

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

Рабочие характеристики

Показатели рабочих характеристик насоса определяются кривой. Она обозначает зависимость подачи и напора насоса. Соприкасаются эти два измерения в одной точке. Если посмотреть на график выше, можно определить понятие рабочей точки.

Она представляет собой пересечение гидравлической характеристики сети и напора. Также на графике отображается области устойчивой работы оборудования. Выходящий над точкой соприкосновения отрезок Q-H определяет зону неустойчивой работы агрегата. На этом отрезке вероятны срывы в работе. При нулевой подаче воды включается мощность холостого хода.

Выбор повышающего давление насоса с учетом технических характеристик

Насосные станции бытового назначения применяются для организации водообеспечения частных строений. Такие агрегаты способны производить водозабор из различных источников – ёмкостей, колодцев, скважинных водозаборов или природных водоемов. Из положительных сторон использования такого устройства можно отметить следующие:

Системы поддерживают одинаковое давление в трубной разводке, что разрешает эксплуатацию в доме различной бытовой техники и сантехнического оборудования.
Отсутствует необходимость в регулярном контроле над станцией – встроенная автоматика обеспечивает функционирование устройства в течение длительного времени.

Бытовые насосы требовательны к устойчивому электропитанию.

Основными узлами такого устройства являются:

гидроаккумулятор;
насос поверхностного расположения или погружаемый;
реле для контролирования давления;
клапан обратного хода жидкости на водозаборнике;
устройство электропитания и регулировки.

Гидроаккумулятор это сосуд в виде цилиндра, разделяемый внутри гибкой перегородкой. В процессе производства в одно отделение закачивается газ под установленным давлением.

Вода в трубную разводку попадает через аккумулятор, в это время насосная установка постоянно нагнетает жидкость, воздействующую на гибкую вставку. При достижении установленного значения, мембрана воздействует на реле контроля давления, подкачка прекращается.

Когда открывается один или несколько кранов, давление в сосуде снижается и снова производится подкачка воды насосом.

Именно этот агрегат является основным узлом станции и от его характеристик во многом зависит работа всей установки.

Смотреть видео

Повышение давление воды в квартире и доме с помощью насоса

Watch this video on YouTube

Насосы, повышающие давление в водопроводе

В состоянии поставки автоматические станции оснащаются наружными насосами. Их устанавливают на металлическом основании – раме вместе с гидроаккумуляторами и управляющими блоками. К входящему отверстию насоса подсоединяется водозаборная труба, погружаемая внутрь обсадной, в зев криницы или иного водозабора.

Система с водозаборной трубой позволяет устанавливать такое устройство на скважинах с узкой обсадной трубой.

По конструкции помпы бывают вихревого или центробежного действия. Первые создают всасывание воды за счет вращение ротора с лопастями, расположенного непосредственно в корпусе.

Работают они практически бесшумно, чем определяется их основное применение в качестве насоса для увеличения давления в водопроводе, встраиваемого в трубную разводку внутри дома.

Помпы центробежного действия производят при работе сильный шум, но они способны выкачивать воду из глубинных водоносов. Кроме того, они работоспособны и при отрицательных температурах, поэтому их устанавливают либо в отдельно расположенных строениях, либо в скважинном кессоне.

Устройство гидроаккумулятора, характеристики

Как уже упоминалось выше, водоснабжение дома при использовании насосных станций, производится опосредовано через гидроаккумулятор. Такое устройство выравнивает давление в системе и предохраняет ее от гидравлических ударов при включении подкачки.

Смотреть видео

Как устроен гидроаккумулятор

Watch this video on YouTube

Важным показателем для аккумулятора является его емкость. Чем она больше, тем реже включается насос станции, что увеличивает срок его службы и позволяет экономить электроэнергию.

Центробежный насос – универсальное оборудование

Приборы этого типа используются практически во всех сферах – как производственных, так и бытовых. Принцип работы основан на создании внутри корпуса центробежной силы, благодаря которой происходит движение воды, создается напор. Лопасти и колеса рабочей части, вращаясь, затягивают жидкость, прижимают к стенке, после чего выталкивают в выходное отверстие. В зависимости от конструкции и назначения приборы разделяют на множество групп. Они могут быть поверхностными и погружными, консольными, горизонтальными, вертикальными, моноблочными, одно- и многоступенчатыми.

Все элементы конструкции изготовлены из высокопрочных материалов, детали практически не изнашиваются. Предполагается, что насосы будут работать беспрерывно. Поэтому они разработаны так, чтобы обслуживание было несложным и быстрым. Устройства могут работать при высоких температурах и в химически агрессивных средах, характеристики зависят от особенностей конкретной модели. Некоторые из них выдерживают до 350 градусов.

К преимуществам центробежных насосов относят надежность, долговечность, безотказность, приемлемую цену, возможность оснащения необходимой автоматикой, высокий КПД. Однако, как и любые другие устройства, насосы этого типа имеют собственные недостатки. Так, для запуска прибора корпус нужно заполнять водой, поскольку из-за малой центробежной силы вода не всасывается в патрубок. При попадании воздуха во входной патрубок насос может остановиться. Кроме того, если сопротивление в электросети меняется, это может сказаться на стабильности работы устройства.

Поверхностные центробежные насосы мобильны, легко демонтируются и транспортируются, но для стационарной установки подходят плохо

Широкое распространение получили центробежные консольные насосы. Их используют для перекачивания чистой и грязной воды, содержащей примеси и небольшие твердые частицы. Для систем водоснабжения домов и дач применяют одноступенчатые горизонтальные консольные насосы. Многоступенчатые горизонтальные насосы представляют собой конструкцию, работающую как несколько одинаковых, последовательно подсоединенных, одноступенчатых устройств. Благодаря этому они способны обеспечить мощный напор в системе.

Центробежные водяные насосы приобретают для дома, дачи, систем полива и орошения. Их устанавливают в системах водоснабжения, работающих от скважин. Используют погружные и полупогружные модели. Первые проще в монтаже, а вторые в обслуживании. Для установки полупогружной модели в скважину нужны особые условия. Это трудоемкая работа, поэтому, несмотря на очевидные достоинства, владельцы частных домов чаще останавливают выбор на погружных моделях. Их можно монтировать в скважинах, где при установке обсадной трубы были отклонения от вертикали. К недостаткам конструкций следует отнести высокую чувствительность к песку и загрязнениям.

Предлагаем обзор центробежных моноблочных водяных насосов, отлично подходящих для сада:

Свежие записи В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Подготовка пожарного автомобиля к работе

Боевое развертывание пожарных

Пожарные автомобили содержатся в гаражах пожарно-спасательных частей в полной боевой готовности:

заправлены ГСМ;
цистерна заполнена водой, а пенобак – пенообразователем;
укомплектованы пожарным оборудованием и вооружением.

При подготовке ПА по прибытию на место работы необходимо:

Установить ПА по возможности в безопасном, удобном для работы и ровном месте, не загромождая проезд.
Установить ПА на ручной тормоз.
Установить под колеса противооткатные упоры.
Присоединить необходимые рукавные линии.
Установить рычаг коробки перемены передач в нейтральное положение.
Включить зажигание поворотом ключа вправо до щелчка.
Включить стартер и запустить двигатель.
Нажать педаль сцепления и включить КОМ (для чего переведите рычаг включения коробки на себя и плавно отпустите педаль сцепления) на насос.
Убавить газ, так как работа насоса без воды на больших оборотах приводит к порче сальников.
Выжать сцепление дублирующим рычагом из насосного отделения на период проверки и подготовки рукавов и насоса.

Дальнейшие действия водителя зависят от вида работы.

Дополнительные сведения и пояснения:

Поскольку изложенные выше вопросы общей подготовки автомобиля остаются неизменными, при описании приемов работы они повторяться не будут, но должны выполняться обязательно.
При начальном обучении подготовительные работы по проверке насоса и всасывающей линии занимают много времени, поэтому для уменьшения износа выжимного подшипника сцепления КОМ включается после проведения этих работ.

Пропускная способность рукавов

Пропускная способность пожарного рукава – расчетная величина, определяющая количество воды или другой огнетушащей жидкости, проходящее через отдельный участок за установленный отрезок времени (литр в секунду).

Пропускная способность зависит от следующих показателей:

Тип пожарного рукава – прорезиненный, непрорезиненный.
Материал – латексированный, пластмассовый армированный, с двухсторонним полимерным покрытием или льняной.
Диаметр. Внутренний диаметр напорного пожарного рукава в соответствии с ГОСТ Р 51049 2008 – 25, 38, 51, 66, 77, 89 или 150 мм, всасывающего и напорно-всасывающего рукава согласно ГОСТ 5398 – 76 – дополнительно от 160 до 325 мм.
Длина рукава – 10, 15 или 20 м для напорного и 3 – 6 м для всасывающего.
Длина рукавной линии – магистраль из соединения двух или более рукавов определенной длины.
Давление. Рабочее давление напорного рукава составляет 1,6 МПа, всасывающего и напорно-всасывающего – не более 3 МПа. При более низких значениях эффективность тушения пожара снижается, при превышении – возникает угроза разрыва.
Производительность ствола. Характеризуется диаметром, расходом по жидкости, дальностью струи и рабочим давлением.
Потеря напора воды или другого огнетушащего вещества.

Пропускная способность одного пожарного рукава является главным показателем для пожарно-тактического расчета необходимых средств пожаротушения при ликвидации возгорания.

СПРАВКА. С целью увеличения показателя пропускной способности, к воде, предназначенной для ликвидации пожара, добавляют растворимые высокомолекулярные полимеры, которые снижают сопротивление трения в потоке в несколько раз.

Как рассчитать пропускную способность?

Пропускная способность пожарного рукава определенного диаметра установлена опытным путем и является величиной постоянной. Этот же показатель магистрали, состоящей из двух и более рукавов, определяется по графику, составленному с учетом потери напора в зависимости от длины рукавной линии.

Основными параметрами графика являются:

D – диаметр рукава, мм;
Q – пропускная способность, л/с;
L – расчетная длина магистрали, м.

Для определения пропускной способности магистрали необходимо:

отметить на графике диаметр пожарного рукава (ось Y);
провести линию до пересечения с кривой, обозначающей длину магистрали;
опустить перпендикулярную линию до оси Х и определить пропускную способность Q, выраженную в л/с.

ВАЖНО! Показатель пропускной способности всегда учитывается с определенным запасом во избежание нехватки огнетушащего вещества.

Пропускная способность рукавов

Пропускная способность одного прорезиненного рукава длиной 20 метров рассчитана с учетом сопротивлений, зависит от диаметра и является постоянной.

Таблица 1. Пропуская способность рукавов разного диаметра.

Диаметр рукава, мм	38	51	66	77	89	150
Пропускная способность рукава, л/с	5,7	10,2	17,1	23,3	40	100

Развёртывание с подачей одного двух и более универсальных ручных стволов

без установки и с установкой пожарных автомобилей на водоисточник

(пожарный гидрант, пожарный водоём)

Пожарные № 1, 2 прокладывают магистральную рукавную линию от напорного патрубка насоса до разветвления, рабочие линии от крайних патрубков разветвления к стволам, работают со стволами.

Пожарный № 2 переносит и устанавливает разветвление.

Пожарный № 3 выполняет обязанности связного.

Пожарный № 4 работает на разветвлении, обеспечивает сохранность рукавных линий. Водитель присоединяет рукавную линию к напорному патрубку насоса, переключает двигатель на насос, работает на насосе, обеспечивая подачу воды из цистерны в рукавную линию.

Развертывание с подачей стволов

Команда “Автоцистерну к зданию! Два ствола на тушение – марш!”.

Мощность погружного насоса и его КПД

Номинальный КПД электродвигателя центробежного насоса для водоснабжения – это отношение полезной мощности к той, что потребляется. Обозначение – η. Формула распределения: η = (Р2/Р1) * 100. КПД электродвигателя никогда не будет выше единицы (100%) ни при каких обстоятельствах, так как «вечного двигателя» не существует, а любые приводы имеют потери.

КПД — так именуется отношение гидравлики к мощности, которая подведена на валу скважинного устройства, а их разность сообщает о потерях в агрегате. Формула: η = (Р4/Р3) * 100.

Утрата мощности в центробежном насосном устройстве также получается из ряда составляющих, а именно:

Гидравлические;
Механические;
Объёмные потери Рvнас.

Погружные насосы для дачи можно купить в любом специализированном магазине

Общий КПД представляет собой сумму КПД всех потерь. КПД устройства характеризует степень совершенства конструкции в плане механики и гидравлики.

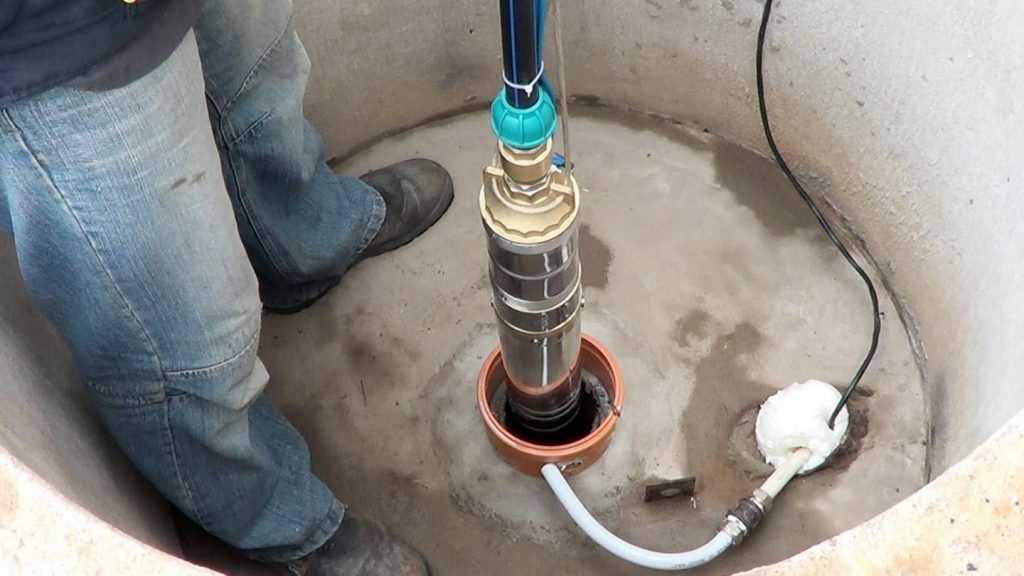

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

глубину;
качество воды;
объем воды, перекаченный за единицу времени;
расстояние от уровня воды до поверхности грунта;
диаметр трубы;
ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

Максимальное значение расхода жидкости в л/мин или м³/ч.
Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
Начальное давление, для безнапорной скважины или колодца равное атмосферному.
Конечное — требуемое давление в домашней системе водопровода.
Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
Уровень воды в колодце ниже нулевого на 4 м.
Верхняя точка подъема воды на 15 м выше его.
Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен: 4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле: Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Возможные неисправности пожарного насоса и способы их устранения

1. Насос не подает воду при пуске. Причина: Насос полностью или частично заполнен воздухом, необходимо повторно произвести забор воды с помощью вакуумной системы.

2. Насос сначала подает воду, затем подача ее уменьшается и падает до нуля.

а) Во всасывающейся линии имеются неплотности, необходимо проверить всасывающую линию, устранить неплотности.
б) Всасывающая сетка засорена, для устранения очистить всасывающую сетку.
в) Недостаточно заглублена всасывающая сетка, опускаем всасывающую сетку в воду не менее чем на 600 мм

3. При исправном насосе мановакуумметр не показывает давление, причина в неисправном мановакуумметре. При этом разбирать и ремонтировать запрещается.

4. При работе насоса наблюдаются стуки и вибрация.

а) Ослаблено крепление насоса, необходимо подтянуть болты крепления
б) Изношены шарикоподшипники насоса. Следует разобрать насос, проверить шарикоподшипники. Изношенные подшипники заменить новыми.
в) Износ шеек вала рабочего колеса, на которые посажены (шарикоподшипники). Заменить вал новым или отремонтированным
г) Разрушено рабочее колесо. При обнаружении выкрашивания материала колеса, трещин, сильной коррозии и т.д., заменить колесо новым.

5. При исправной коробке отбора мощности и трансмиссии насос не работает, так как засорены каналы рабочего колеса. Очистить каналы колеса.

6. Вал насоса не прокручивается.

а) В летний период засорение песком, илом или грязью. Следует разобрать насос, тщательно очистить от грязи каналы рабочего колеса и внутреннюю полость.
б) В зимний период возможно примерзание рабочего колеса. Прогреть насос теплым воздухом или горячей водой.

7. Из дренажного отверстия течет струйкой вода, признак износа манжет. Заменить манжеты новыми.

8. В масляную ванну насоса попадает вода.

а) Засорено дренажное отверстие. Прочистить дренажное отверстие.
б) Износ манжет. Заменить манжеты новыми.

9. Из дренажного отверстия течет масло, это износ манжеты. Заменить манжету.

Наименование параметра	Значение параметра для насосов
нормального давления	высокого давления
Номинальная подача , не менее	10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200	20	4	2
Напор в номинальном режиме, м, не менее	100	200	400
Коэффициент полезного действия в номинальном режиме, не менее	0,6	0,6	0,4
Допускаемый кавитационный запас, м, не более	3,5	3,5	5,0
Максимальное давление на входе в насос, МПа, не менее	0,6	0,6
Максимальное давление на выходе из насоса, МПа	1,5	3,0	5,0
Номинальная геометрическая высота всасывания, м	3,5	3,5
Максимальная геометрическая высота всасывания, м	7,5	5,0
Примечание. Неравенства даны в соответствии с официальным текстом документа.
Время водозаполнения с максимальной геометрической высоты при, с		40
Подача насоса при максимальной геометрической высоте всасывания Q, не менее
Примечания 1. Подача насоса при номинальной и максимальной геометрической высоте всасывания должна обеспечиваться при номинальном напоре. 2. Указанные параметры времени водозаполнения, напора в номинальном режиме, подачи насоса при номинальной и максимальной геометрической высоте всасывания должны обеспечиваться при условиях водозаполнения через всасывающую линию длиной не более Сечением не менее суммарного сечения всасывающих патрубков насоса, без резких поворотов, с углом поворота потока в соединительном патрубке не более 30°. 3. Параметры номинальной подачи насоса, отличающиеся от указанных в таблице, должны соответствовать требованиям технической документации.
