Характеристики водяного насоса для отопления

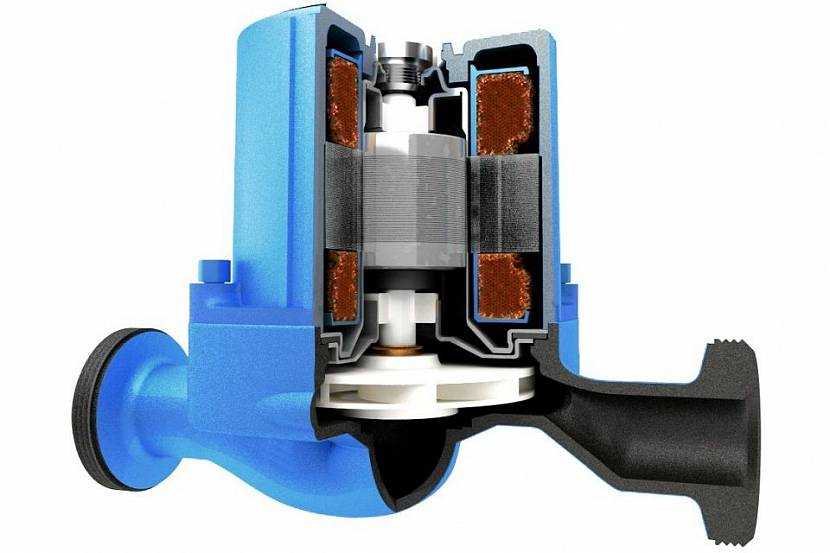

Элементы конструкции насоса

Основа любого прибора — это его конструкция. Циркуляционный насос является не слишком сложным устройством. Он состоит из нескольких элементов:

корпус. Представляет собой изделие цилиндрической формы, для изготовления которого может быть использована латунь, бронза, нержавеющая сталь или чугун

Любой из этих металлов отлично противостоит коррозийным процессам, что крайне важно, учитывая близость жидкости к прибору. Кроме того, долговечность этих материалов также на высоте

Особенное уважение, в плане длительности срока эксплуатации, вызывает чугун — он может служить более полувека. Но его проблема заключается в неустойчивости к перепадам температур. В принципе, учитывая автономность отопительной системы частного дома, можно понадеяться на их отсутствие, поскольку режим работы контролируется хозяевами жилища. Но все же случаются форс-мажоры, и они могут привести к растрескиванию чугуна. У других вышеперечисленных металлов такой проблемы нет. Конечно, их стоимость немного выше, зато можно не опасаться внезапного возникновения трещин на корпусе насоса,
электродвигатель с ротором. Он располагается внутри цилиндрического корпуса и является, по сути, сердцем прибора. Мощность двигателя у разных моделей различается. Вообще, она является главным критерием подбора циркуляционного насоса. Показатель мощности прибора должен соответствовать потребностям конкретной отопительной системы, в которую будет установлено устройство. В противном случае, оно может не справиться с возложенными на него обязанностями. Говоря о роторе, следует отметить, что он может быть «сухим» или «мокрым». Разница заключается в его расположении. «Сухой» ротор помещен в отдельный блок насоса, где он надежно защищен от прямого воздействия жидкости. «Мокрый», напротив, помещается прямо в теплоноситель. При выборе конкретного устройства важно знать, что «сухие» разновидности обладают гораздо более высокой производительностью, их КПД примерно на треть выше, чем у «мокрых». Но у них есть очень важный недостаток — высокий уровень шума. Гул, издаваемый в процессе работы такого ротора, может доставлять людям значительные неудобства даже в дневное время. Что уж говорить о ночи, когда звуки разносятся в разы лучше. В общем, такой прибор не рекомендуется размещать рядом с жилыми комнатами, поскольку дискомфорт людей будет очень уж велик. Циркуляционные насосы с «сухим» ротором могут быть установлены в отдельной котельной, которая размещается подальше от спален. Если же нет возможности обустроить такое помещение, или габариты дома не позволяют серьезно разграничить расстоянием жилую и нежилую часть здания, то лучше установить в систему насос с «мокрым» ротором. Он будет потреблять больше ресурсов в связи с меньшим КПД, зато не будет действовать на нервы постоянным сильным шумом,
рабочее колесо с лопастями. Именно за счет последних и происходит движение теплоносителя. Колесо, расположенное на роторе и изготовленное из прочных нержавеющих материалов, при включении электромотора начинает вращаться. При этом лопасти раскидывают жидкость по стенкам цилиндра, откуда она затем уходит в трубопровод под воздействием центробежной силы. При этом резко снижается уровень давления, следствием чего является поступление новой порции жидкости.

Как видите, и конструкция циркуляционного насоса, и общий принцип его действия не составляют особых сложностей для понимания. Все довольно просто. Благодаря этому многие виды работ с данным оборудованием, такие как профилактика и ремонт, можно осуществлять даже без наличия какого-то опыта.

Модификации насоса и технические параметры

Исходя из особенностей конструкции, насосы характеризуется производительной мощностью двигателя, типом ротора и управления.

Двигатель

Точный расчет параметров двигателя выполняется для конкретной отопительной системы, но общее правило подбора простое – мощность пропорциональна производительности (размера) рабочей части.

Управление работой

Управление насоса – это выбор скоростных режимов, от которых зависит эффективность всей системы. Для подогрева используется минимальный режим, в то время как при низких температурах быстрый отвод тепла требует увеличения скорости. Для регулирования этого процесса используется 2 типа управления:

1. Механический. Выбор скорости производится самостоятельно, а переключение вручную. Такое управление эффективно для небольших контуров, где реагирование на изменение скорости происходит быстро. Насос для отопления в частном доме, чаще всего, приобретается с таким управлением благодаря невысокой стоимости и более высокой ремонтопригодности.
2. Умные модернизированные модели управляются системой автоматики, которая в зависимости от температуры теплоносителя регулирует скорость потока. Стоят они дороже, но при установке многокомпонентных систем с коллекторами, он незаменимы. Кроме этого они увеличивают энергоэффективность на 25-35%.

Каждый производитель использует свои разработки, способствующие безаварийной работе в течение срока годности, поэтому цены на модели с одинаковыми характеристиками отличаются, также как и качество оборудования.

У внешне одинаковых насосов могут быть совершенно различные характеристики

Снижение стоимости в более дешевых фирмах происходит за счет минимального запаса прочности. Чаще всего это подразумевает уменьшение толщины на неответственных элементах деталей, использование менее прочных и дешевых материалов, которых хватает только на указанный срок эксплуатации. Выбор фирмы–производителя во многом определяет качественные характеристики изделия. Сориентироваться в них можно, прочитав отзывы или углубившись в изучение используемых для деталей материалов.

Ротор или маховое колесо

Существует 2 принципа работы ротора:

Сухой. Трущиеся детали и сам ротор находится в герметично закрытом корпусе, – с водой соприкасаются только лопасти, создающие поток. Такие модели характеризуются высокой мощностью, эффективностью, но более чувствительны к механическому загрязнению энергоносителя. Требуется прохождение ежегодной технической профилактики электродвигателя. Кроме того, их установка должна проводиться удалено от жилых комнат из-за повышенного уровня шума.

Циркуляционный насос с сухим ротором – двигатель и нагнетатель расположены в разных корпусах

Мокрый. Наиболее распространенный тип за счет неприхотливости в обслуживании, стоимости и разнообразия моделей. В открытой конструкции движущиеся детали (подшипники, валы, ротор и т. д.) находятся в воде, которая одновременно является для них смазочным материалом и охладителем для двигателя. Используются соответствующие нержавеющие сплавы, прокладки из водостойких материалов. Система менее прихотлива к механическим примесям в энергоносителе, а срок службы бытового прибора рассчитан на 7 лет.

В насосе с мокрым ротором двигатель и нагнетатель расположены в одном корпусе

Как устроены циркуляционные насосы

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя. Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Что нужно учитывать при выборе

Определяющим фактором выбора циркуляционного насоса для системы отопления -является его производительность. Для нагнетания давления в трубах большого диаметра требуется установка агрегатов с большой мощностью. При установке насосов в отдельном помещении обязательно учитываются температурные режимы работы оборудования.

Среди других факторов, оказывающих влияние на выбор циркуляционных насосов для отопления:

• принцип работы;
• способ подключения к системе;

При покупке насоса следует обращать внимание на рекомендации производителей по нормам обогрева помещений. Эти величины отличаются в зависимости от страны установки агрегата

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Важное значение имеет функциональность устройств. Предпочтительно устанавливать в системах отопления насосы с автоматической настройкой режимов работы.

Принцип работы

Циркуляционные насосы преодолевают гидравлическое сопротивление контура, ускоряя перемещение жидкости по контуру. Оборудование функционирует по достаточно простому принципу, который заключается в следующем:

1. Нагревательная жидкость поступает на вход устройства.
2. Запуск электропривода позволяет ротору передать вращательные движения на рабочий вал.
3. При вращении, колесо с наклонными лопатками двигает воду, двигающуюся по краю лопастей, под воздействием механической и центробежной силы.
4. Давление и скорость потока увеличиваются по мере перемещения теплонагревателя к краю рабочего колеса.
5. Выброс жидкости в систему.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

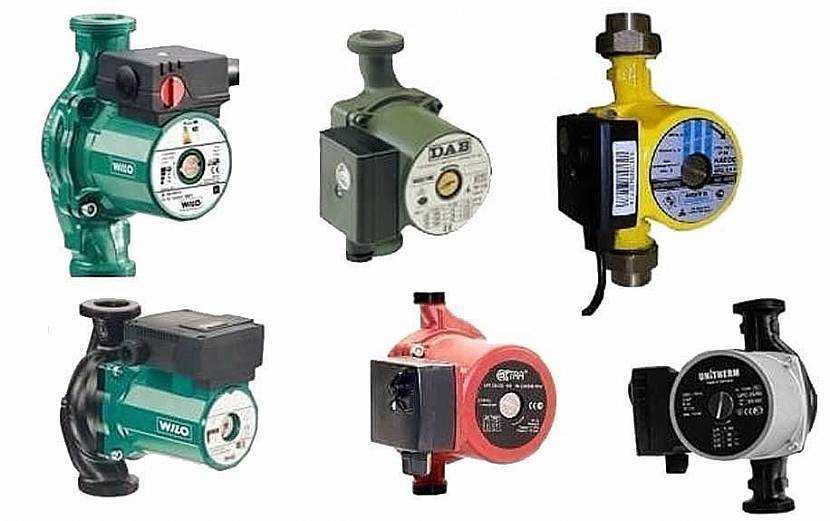

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

3 Основные типы

Перед тем как согласиться на монтаж открытой схемы отопления гаража с циркуляционным насосом, нужно рассмотреть другие варианты циркуляции жидкости. Как известно, она может передвигаться посредством принципов термодинамики — естественным путем или гравитационным.

Системы, функционирующие посредством естественной циркуляции, вполне подходят для помещений с площадью до 60 квадратных метров. Максимальная продолжительность контура для такого оборудования составляет 30 метров

При этом важно учитывать и такие факторы:

1. 1. Высота постройки.
2. 2. Этажность.

Схемы естественной циркуляции не подходят для использования в низкотемпературном режиме, т. к. отсутствие достаточного прогрева теплоносителя не позволит достичь оптимального давления. Сферы применения такой системы следующие:

1. 1. Подключение к теплому полу. К водяному контуру подключается насос циркуляции.
2. 2. Работа с бойлером. Нагревательное устройство фиксируется поверх системы — чуть ниже расширительного резервуара.

https://youtube.com/watch?v=IkifuEJe45o

Назначение циркуляционных насосов

Принцип действия стандартной системы отопления замкнутого типа достаточно прост. Котел нагревает воду, которая проходит через радиаторы, отдавая накопленное тепло

В случае естественной циркуляции очень важно соблюдать точность при проектировании, сохраняя определенный угол наклона трубопровода. Однако вследствие незначительной скорости движения теплоносителя, он быстро остывает, и в котел возвращается холодная жидкость, заставляя его постоянно работать в полную нагрузку. Чтобы устранить данный недостаток, применяются разные виды циркуляционных насосов

Их назначение заключается в создании давления теплоносителя, необходимого для обеспечения равномерного распределения тепла между всеми элементами системы. Прежде всего, это помогает снизить требования к соблюдению уклонов и сечению трубопровода. При этом разница температуры жидкости на выходе и входе котла составляет всего несколько градусов, что значительно уменьшает нагрузку на нагревательное оборудование и снижает энергозатраты

Чтобы устранить данный недостаток, применяются разные виды циркуляционных насосов. Их назначение заключается в создании давления теплоносителя, необходимого для обеспечения равномерного распределения тепла между всеми элементами системы. Прежде всего, это помогает снизить требования к соблюдению уклонов и сечению трубопровода. При этом разница температуры жидкости на выходе и входе котла составляет всего несколько градусов, что значительно уменьшает нагрузку на нагревательное оборудование и снижает энергозатраты.

Принудительная циркуляция теплоносителя

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

• М – мощность котла, который будет использоваться для отопления дома, Вт;
• ΔТ – перепад температур в отопительном контуре;
• Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

• N – искомое значение;
• Nк – мощность котла, используемого для отопления дома;
• DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

• максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
• материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
• присоединительные размеры. Возможно, потребуется переходник;
• наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Резьбовое или фланцевое соединение?

Большинство бытовых устройств имеет именно резьбовое соединение, так как диаметр трубопровода редко превышает 2 дюйма. Такие насосы легко монтировать и для этого не нужно дополнительных инструментов.

Фланцевое соединение имеет уплотнительные резинки, которые обеспечивают наружную герметичность конструкции (чтоб не протекала вода). Средний срок службы уплотнительных резинок составляет 5 — 7 лет, после чего их придется менять. Не рекомендуем вам покупать дополнительные резинки заранее вместе с устройством, так как резина со временем ссыхается и на момент установки уже будет непригодна к использованию.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Об устройстве и правилах установки насоса в видео ролике:

Особенности установки циркуляционного оборудования в отопительную систему продемонстрированы в видео:

Ознакомившись с принципом работы циркуляционного оборудования, с основными отличиями мокрого типа от сухого, можно подобрать наиболее приемлемый вариант для своей системы отопления. При желании можно установить насос своими силами. Для этого следует придерживаться правил и полезных рекомендаций по монтажу циркуляционного оборудования.

У вас есть личный опыт установки подобного оборудования? Пожалуйста, поделитесь им с нашими читателями. Расскажите о нюансах монтажа которые известны вам. Оставляйте свои комментарии, задавайте вопросы, делитесь опытом в блоке с комментариями.
