Прайс-лист на поверку приборов

Как правильно выполнить поверку

Нужно понимать, что слесарь ЖЭК, занимающийся обслуживанием общедомового имущества не вправе выполнять подобные поверки. Это технически сложная процедура, к выполнению которой допускаются специалисты и компании, прошедшие госаккредитацию
. Сюда относятся:

  • Коммерческие организации, имеющие соответствующие полномочия;
  • Представители завода-изготовителя;
  • Территориальные отделения Ростеста.

С любой, из перечисленных организаций, управляющая компания может заключить договор на регулярное обслуживание приборов общедомового учёта или пользоваться разовыми услугами специалистов.

Поверка выполняется в строгом соответствии с предусмотренным техническим регламентом, и производится в такой последовательности:

  1. Демонтажные работы – прибор отключается от источников питания, снимается с тепловой магистрали. На время проведения тестовых испытаний, к тепловой сети подключают специальные имитаторы.
  2. Калибровка оборудования – выставляются эталонные показатели, предусмотренные производителем.
  3. Настройка – задаются параметры, необходимые устройству для корректной работы.
  4. Поверка – выполняется тестирование точности показаний в различных условиях эксплуатации.
  5. Подтверждение – ставится штамп или выдаётся свидетельство, что оборудование прошло поверку и не имеет погрешности показаний. Выданный документ действует в течение межповерочного интервала.
  6. Монтаж – с тепломагистрали удаляются имитаторы, счётчик устанавливается на прежнее место, подключается к электропитанию.
  7. Ввод в эксплуатацию – подготавливается необходимая для технадзора документация.
  8. Сдача в эксплуатацию – счётчик пломбируется уполномоченным инспектором теплосетей, снимаются первоначальные показания.

Факт исправности теплоизмерительного прибора подтверждается отдельным актом, который подписывается главным инженером тепловых сетей
.

Показания теплового счётчика считаются достоверными в течение всего межповерочного интервала. По истечении этого периода, любые измерительные приборы признаются непригодными для последующей эксплуатации, следовательно, снятые показания и выставленные счета за отопление считаются недействительными.

Виды тепловых приборов отопления

К основным видам теплосчетчиков можно отнести:

  • Тахометрический или механический;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

Принцип работы счетчика тепла

01 Январь 2015. Written by Super User. Posted in Полезные статьи

Теплосчетчики по своей природе бывают с механическим и ультразвуковым расходомером от чего и формируется стоимость квартирного теплосчетчика. Установка счетчика тепла производится как на подающий так и на обратный трубопровод системы отопления что разрешено заводом производителем. Как же работает теплосчетчик, тепловой счетчик в квартиру. Принцип работы основывается на количестве воды которая проходит через установленный тепловой счетчик и разнице температур теплоносителя в подающем и обратном трубопроводе. Как всем известно горячая вода попадает в батареи(радиаторы) и нагревает воздух внутри помещения от чего и получаем разницу температур воды на входе и выходе с квартиры.

Q — количество потреблённого тепла

m — массовый расход теплоносителя, [м 3 /час]

c — теплоемкость теплоносителя, [Гкал/кг⋅°С]

t1, t2 — температуры теплоносителя на входе в систему и на выходе из нее соответственно,

Данные теплосчетчика от датчика расхода воды передаются на вычислитель, а также к ниму поступают данные от двух датчиков температуры которые соответственно расположены в подающем и обратном трубопроводе Вычислитель обрабатывает исходные данные и сохранянт в архиве. Вся необходимая информация для пользователя передается на экран а также может быть считана системой сбора данных по радиоканалу или проводного Mbuss.

Формирование отчета:

Вы установили индивидуальный счетчик тепла (теплосчетчик) и сразу возникает вопрос как считывать информацию и формировать отчет для теплоснабжающей организации. Необходимо изучить инструкцию по эксплуатации установленого теплосчетчика где описано как правильно посмотреть нужную информацию. В зависимости от производителя теплосчетчика, тепловая энергия выводится на табло в разных физических величинах. Это необходимо, 1 Гкал = 4,187 ГДж = 1163 кВт/час, для правильного перевода тепловой мощности. Эксплуатирующая организация за частую выставляет счета согласно тарифу в Гкал, так что систему перевода необходимо понимать.

Каждому жильцу, который купил теплосчетчик, необходимо знать, что вместе с фактическими показаниями индивидуального счетчика тепла по квартире, необходимо оплачивать отопление мест общего пользования, такие как лестничные клетки, лифтовые, подвалы, в среднем 0,5 грн. за 1 м 2 собственной площади квартиры.

Методика расчета данного платежа исходит со следующих юридических документов:

Постанова від 21 липня 2005 р. N 630 Про затвердження Правил надання послуг з централізованого опалення, постачання холодної

та гарячої води і водовідведення та типового договору про надання послуг з централізованого опалення, постачання холодної та гарячої води і водовідведення.

Наказ 31.10.2006 N 359 Про затвердження Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення

Наказ 22.02.2008 N 47 Про затвердження Рекомендацій щодо застосування Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення.

Лист №Д11-10/37466 від 14.10.2002р. згідно з розясненням Українського ЗНДПІ по цивільному будівництву, 1,2-рекомендований коефіцієнт для врахування вират теплової енергії,витраченої на опалення приміщень загального користування та на не обліковані загальнобудинкові теплові втрати.

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух.

Комплектация вихревого прибора отопления:

  • Счетный механизм;
  • Корпус;
  • Пластины;
  • Теплообтекатель;
  • Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Обслуживание приборов учета тепловой энергии

Узел учета тепловой энергии состоит из вычислителя количества теплоты, термопреобразователей сопротивления, первичных преобразователей расхода, преобразователей давления, датчиков, измерительных приборов и вспомогательного оборудования (блоков питания, контроллеров и т.п).

Техническое обслуживание приборов учета тепла проводится во время одного из контрольных осмотров не реже одного раза в месяц. Оно разделяется на внешний осмотр и профилактическое обслуживание теплосчетчиков.

Во время внешнего осмотра проводится:

  • визуальное обследование на предмет выявления механических повреждений и неисправностей;
  • проверка на наличие и целостность пломб;
  • проверка на предмет изменений, не предусмотренных проектом;
  • проверка условий эксплуатации и состояния места, где произведена установка УУТЭ;
  • снятие показаний и запись их в журнал.
  • очистка помещения и места установки УУТЭ от посторонних предметов, которые препятствуют обслуживанию.

Профилактическое обслуживание включает:

  • очистку оборудования от пыли;
  • испытание счетного механизма;
  • проверку конфигурации (настроек) вычислителя;
  • настройку и проверку выходных сигналов преобразователей;
  • проверку вычислителя на присутствие программируемых искажений;
  • проверку сетевого напряжения;
  • проверку заземления и трубопровода на предмет отсутствия напряжения и разницы потенциалов;
  • устранение возможных течей и проверку запорной арматуры;
  • пуск воды от общего вентиля к узлу.

Нарушение периодичности или регламента проведения технического обслуживания приборов учета тепловой энергии может дорого обойтись. Необнаруженное вовремя мелкое легкоустранимое повреждение, спустя некоторое время может стать причиной серьезной аварии, требующей замены дорогостоящих элементов ИТП и УУТЭ.

  • Нужна ли нам обслуживающая организация?
  • Есть ли закон, предписывающий её иметь?
  • Что нас ждет, если мы откажемся от услуги обслуживания?
  • Что входит в услугу по обслуживанию?

Давайте разберемся, со всеми вопросами по порядку.

Теплосчетчик, со стороны владельца, особого ухода не требует. Литиевая батарея, от которой питается теплосчетчик, для повторного применения не пригодна, но требует утилизации. Особого ухода за батареей не нужно, срок службы, заявленный производителем минимум шесть лет, как правило не более пяти лет и это равно сроку службы счетчика до его проверки (срок госповерки четыре пять лет для разных теплосчетчиков). Специалист, проверяющий или обслуживающий теплосчетчик, примерно каждые четыре года, обязан сменить батарею. Если у Вас преобразователи расхода питаются также от батарей, то их необходимо менять раз в два года.

Термосопротивления — обслуживания не требуют.

Принцип работы теплового устройства

Теплосчетчик устанавливается для того, чтобы определить количество воды, то есть теплоносителя, а также сделать замер его температуры. Как правило, тепловой прибор устанавливается на горизонтальную трубу. При этом работать будет всего один прибор отопления на всю квартиру. Но если разводка труб вертикальная (отдельный стояк на каждую батарею), а такой трубопровод в большинстве старых многоэтажных домов. В этой ситуации на каждую батарею ставится отдельный прибор.

Факторы, которые могут повлиять на погрешность счетчика отопления:

  • Если есть тепловая разница меньше +30°;
  • Если нарушена циркуляция теплоносителя, а именно малый расход.
  • Неправильная установка, то есть неправильно установлены датчики температуры, не правильное направление счетчика;
  • Плохое качество воды и труб, то есть жесткая вода, и различные примеси в ней (ржавчина, песок и т.д.).

Виды поверки теплосчетчиков

Существует несколько видов поверки теплосчетчиков:

  • Первичная;
  • Периодическая;
  • Внеочередная.

Первичная поверка – это поверка на заводе-изготовителе или же после проведения ремонта прибора.

Периодическая – выполняется согласно интервала межповерочного срока. Как правило, он составляет от 4 до 6 лет и устанавливается производителем. После завершение каждого временного периода производится поверка.

Внеочередная поверка проводится в случае утраты документов и соответственно незнании следующей плановой поверки, также в том случае если счетчик долгое время не находился в эксплуатации или имеет повреждения корпуса.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

Литиевый аккумулятор или батарейки, питающие прибор, не пригодны для повторного применения, и при выходе из строя утилизируются.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

  1. Неправильная установка или повреждение датчика температуры или прибора расхода.
  2. Недостаточный заряд элемента питания.
  3. Наличие воздуха в проточной части.
  4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

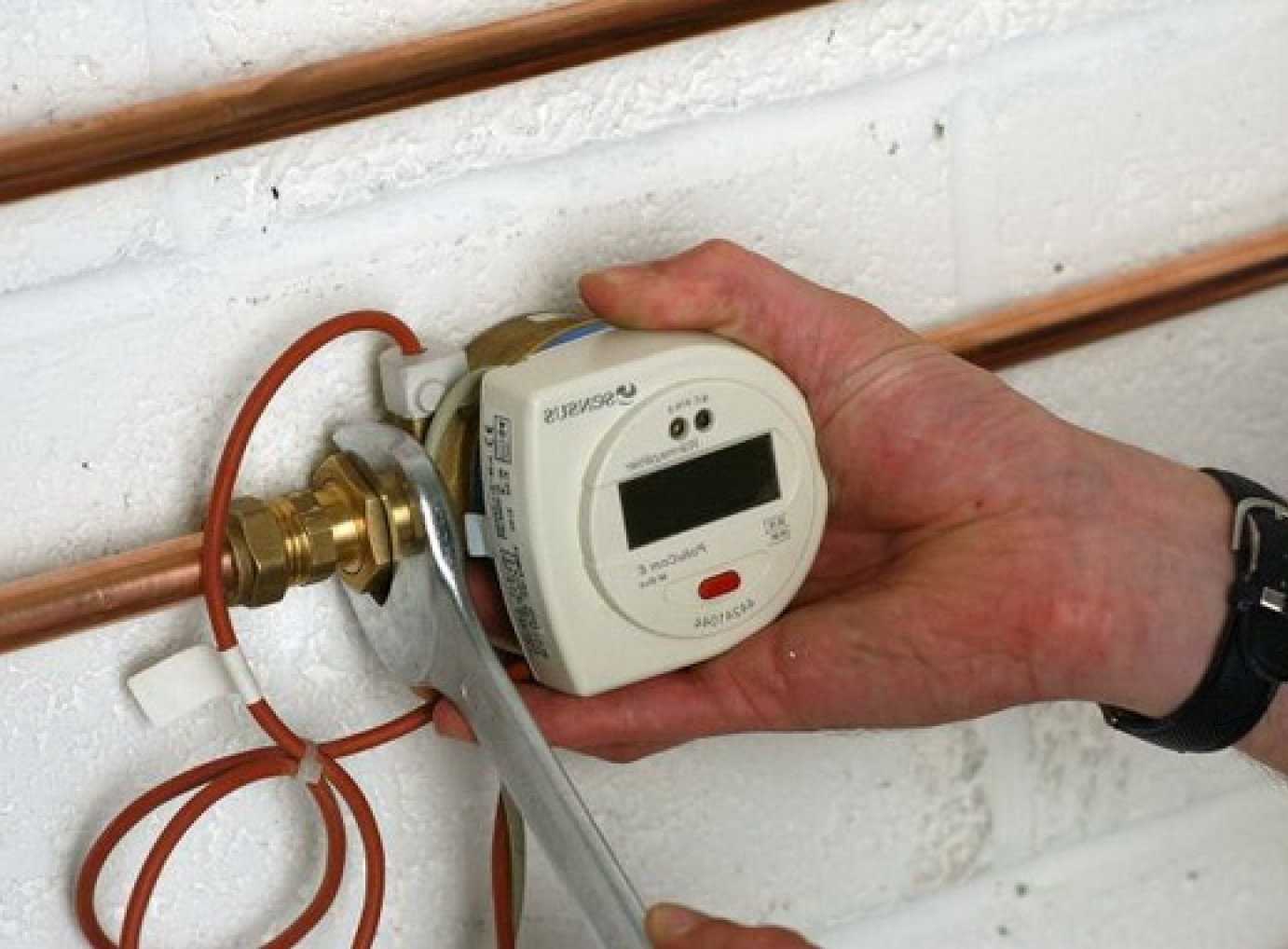

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

  1. Разработать проект.
  2. Подать документы в определенные органы с целью получения разрешений.
  3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
  4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

  1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
  2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
  3. Схема системы отопления с местом установки теплового счетчика.
  4. Расчет возможных потерь тепла.
  5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

Срок поверки зависит от типа прибора, и в среднем составляет 4 — 5 лет.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции. Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ. Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.

Общие положения

Оплата установки счётчиков в многоквартирных домах возлагается на собственников жилья, при этом каждый владелец вправе поставить измерительный прибор в принадлежащей ему квартире. Общедомовые измерительные устройства ставятся на входном коллекторе, который обеспечивает подведение теплоносителя к дому. Индивидуальные – на трубах отопления, ведущих в определённую квартиру.

Для установки тепловых счётчиков характерны такие моменты:

  • Монтаж приборов общего учёта тепла возможен с согласия всех собственников квартир;
  • Если счётчик отсутствует, расчёт стоимости тепловой энергии рассчитывается с применением повышающего коэффициента 1.5;
  • Установка индивидуальных измерительных приборов необязательна, хотя и не запрещена действующим законодательством, но расчёт по таким счётчикам возможен лишь в тех случаях, когда ими оборудованы все квартиры в доме;
  • Общие приборы обслуживаются за счёт платы, вносимой жильцами на ремонт общедомового имущества, индивидуальные – собственником квартиры.

Есть вопрос или нужна помощь юриста? Воспользуйтесь бесплатной консультацией:

Согласно статистическим данным, установка тепловых счётчиков сокращает расходы на оплату отопления примерно на 30%.

Проверка счетчиков

Все приборы перед выпуском проверяют на заводе изготовителя. Обязательно результаты проверки указываются на счетчике и на прилагаемых документах.

После установки теплового счетчика его необходимо проверять каждые 4 года. Для этого обращаются в соответствующие организации: в сервисные центры производителей, в специализированные компании. Проверка счетчиков проводится за свой счет.

Снимать показатели счетчика нужно самостоятельно. Процесс схож с электросчетчиками. В квитанции при оплате указывается разница показателей, а затем умножается на установленные тарифы. Далее производят оплату в любом отделении банка.

Общедомовые счётчики учёта тепла – метрологические устройства, обязательные к установке во всех многоквартирных домах. Это прописано в Федеральном законе 261-ФЗ, принятом к исполнению 23 ноября 2009 года, и направленном на повышение эффективности использования энергоресурсов. Тепловые счётчики обеспечивают контроль над потреблением тепла жильцами МКД, и позволяют рассчитать стоимость обогрева каждой квартиры в отдельности. Учитывая, что речь идёт о технически сложных устройствах, приборы теплового учёта нуждаются в регулярной проверке. Разберёмся, с какой периодичностью и как проводится эта процедура, кто оплачивает обслуживание общедомовых счётчиков.

Стоимость поверки счётчиков тепловой энергии

Приборы теплового учёта различаются по способу действия и базовой комплектации. К основным элементам относятся:

  • Температурный датчик – определяет общие параметры теплоносителя;
  • Расходомер – контролирует количество воды, поступающей в систему отопления;
  • Тепловычислитель – считывает показания датчиков, выводя на дисплей количество израсходованного тепла.

Поверка производится для каждого из вычислительных приборов в отдельности, и к оплате выставляется общая сумма. В стоимость тестирования входят:

  1. Транспортные расходы компании – выезд к месту проведения работ;
  2. Монтаж/демонтаж оборудования;
  3. Работа уполномоченного специалиста;
  4. Замена элементов питания.

Тарифы на выполнение работ, каждая из аккредитованных организаций устанавливает самостоятельно. Например, цена поверки теплового счетчика в Москве и центральных регионах варьируется в пределах 20 000-50 000 рублей, в зависимости от типа счётчика и перечня оказанных услуг.

Внимание!
В связи с последними изменениями в законодательстве, информация в данной статьей могла устареть. Вместе с тем каждая ситуация индивидуальна. Для решения своего вопроса заполните следующую форму или позвоните по телефонам, указанным на сайте, и наши юристы Вас бесплатно проконсультируют!

Для решения своего вопроса заполните следующую форму или позвоните по телефонам, указанным на сайте, и наши юристы Вас бесплатно проконсультируют!

Тепловой счетчик – устройство по учету потребленного теплоносителя, в настоящее время очень выгоден, так как позволяет экономить средства благодаря оплате только за потребленное тепло, исключая переплату.

Важным моментом является правильный выбор вида прибора в зависимости от места установки и конструктивных особенностей теплосети, а также заключение договора с обслуживающей организацией, которая будет контролировать техническое состояние устройства.

Существует множество моделей тепловых счетчиков, отличающихся устройством и размерами, но принцип того, как работает счетчик отопления, остался такой же, как и на простейшем приборе, который измеряет температуру и расход воды на входе и выходе трубопровода объекта теплоснабжения. Различия проявляются только в инженерных подходах к решению данного вопроса.

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t 1 -t 2), гКал/ч, в которой:

  • G – массовый расход воды, т/ч;
  • T 1 , 2 – температурные показатели воды на входе и выходе из системы, о С.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

  1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30 о С.
  2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
  3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
  4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).
