Самостоятельный расчет мощности котла и отопительных приборов системы отопления

Змеевиковые

В отличие от секционного, змеевиковый теплообменник представляет собой одну длинную трубу, изогнутую в форме буквы S. В нем используются трубы аналогичного сечения, причем участков их сужения не наблюдается.

Благодаря особой форме конструкции увеличивается теплоотдача регистров отопления данного типа и снижается гидравлическое сопротивление теплоносителя.

В большинстве случаев регистры отопления изготавливаются из труб с гладкими стенками из высокоуглеродистой стали. Однако можно встретить и приборы из нержавеющей или низколегированной стали, а также чугунные.

Благодаря использованию регистров отопления, даже если они имеют компактный размер, можно добиться высокой эффективности обогрева. В связи с этим данные приборы активно применяются в промышленных и складских помещениях больших размеров.

Приборы электрического обогрева

Все электрические приборы, применяемые в случае невозможности установки водяной системы отопления, имеют разные особенности и характеристики – от мощности до принципов генерирования тепла. При этом главными недостатками любого такого оборудования являются высокая стоимость эксплуатации и необходимость устройства электросети, способной выдержать большие нагрузки (при суммарной мощности электронагревателей больше 9–12 кВт необходимо устройство сети с напряжением 380 В). Преимущества же у каждой разновидности свои.

Конструкция, которую имеют электрические нагревательные устройства данного типа, позволяет достаточно быстро нагреть помещение при помощи перемещающихся сквозь них воздушных потоков.

Попадание воздуха внутрь приборов происходит через отверстия в нижней части, его нагрев осуществляется при помощи ТЭНа, а выход обеспечивается наличием верхних щелей. На сегодняшний день существуют электрические конвекторы мощностью от 0,25 до 2,5 кВт.

Масляные устройства

Масляные электрические нагреватели тоже используют конвекционный метод нагрева. Внутри корпуса содержится специальное масло, которое и нагревается ТЭНом. При этом нагрев может регулироваться при помощи термостата, выключающего прибор при достижении воздухом заданной температуры.

Особенностями работы нагревателей является их высокая инерционность. За счет этого отопительные приборы очень медленно нагреваются, однако, даже после отключения подачи энергии их поверхность продолжает испускать тепло на протяжении длительного периода времени.

Кроме того, поверхность масляного оборудования нагревается до 110–150 градусов, что намного выше параметров других устройств и требует особого обращения – например, установки в отдалении от предметов, способных воспламениться.

Использование таких радиаторов дает возможность удобного регулирования интенсивности нагрева – почти все они имеют 2–4 режима работы. Кроме того, с учетом производительности одной секции в 150–250 кВт, подбирать прибор для конкретного помещения довольно легко. А ассортимент большинства производителей включает модели мощностью до 4,5 кВт.

Выбирая отопительные приборы, принцип действия которых основан на излучении тепловых волн в инфракрасном диапазоне, владелец частного дома или помещения другого назначения получает следующие преимущества:

  • заметное снижение потребления электроэнергии по сравнению с традиционным электрическим оборудованием (в пределах 30%);
  • отсутствие снижения содержания в воздухе кислорода, что избавляет находящихся в помещении людей от головной боли;
  • очень высокую скорость нагрева (даже холодная комната прогревается в течение нескольких минут).

Виды

Классификация приборов для инфракрасного отопления производится по способу испускания волн. Бывают пленочные устройства, которые передают на окружающие предметы излучение от резисторных проводников, расположенных на поверхности специальной пленки. Мощность – в пределах 800 Вт на 1 кв. м.

Второй вид — карбоновые. В них излучение идет от спирали внутри герметичной стеклянной колбы. Бытовые приборы данного типа имеют мощность от 0,7 до 4,0 кВт.

Преимуществом первых является возможность использовать их как электрические теплые полы. В то время как карбоновые обогреватели намного мощнее, хотя и требуют при этом соблюдения повышенных мер пожарной безопасности.

Что учесть при проведении вычислений.

Расчет теплоотдачи стальных труб выполняется для определения количества тепла, выделяемого с поверхности труб. Такой расчет необходим всего в двух случаях:

  • определение параметров отопительной системы для получения необходимой температуры;
  • вычисление теплопотерь для последующего выбора утеплительных материалов

Теплоотдача труб рассчитывается по формуле:

Q=K * F * ∆t,

где

Q – теплоотдача,Ккал/ч;

К- коэффициент теплопроводности, Ккал/(кв.м * ч * С)

F – площадь труб, кв.м;

∆t – температурный напор, который вычисляется так:

∆t= 0,5 х (tп + tо) – tв,

 где:   tп – температура воды на входе, С

tо – температура воды на выходе, С

tв  – температура в окружающей среды, С

Необходимые значения для определения температурного напора берутся согласно таблицам СНиП :

  • tп = 80 С
  • tо = 70 С
  • tв = 20 0С

Коэффициент теплопроводности зависит от таких данных:

  • материал трубы;
  • ее диаметр;
  • количество деталей конструкции;

Посчитать площадь труб тоже легко :

F = П * d * l,

где:  П = 3,14

d – диаметр трубы

l – длина трубы

Приведем пример.

Сколько тепло может излучить стальная труба длиной 1 м и диаметром 30 мм?

Поскольку это теоретический расчет, возьмем значение ∆t = 55 0С.

Далее:

F = 3,14 * 0,03 * 1 = 0,09 кв. м

Коэффициент теплопроводности стальной трубы составляет приблизительно К = 11,5.

Q = 11,5 *0,09 * 55 = 56,9 Ккал/ч

Поскольку практически все намного сложнее, то для проведения более точных расчетов необходимо обратиться к специалисту.

Необходимо учитывать и второстепенные показатели, влияющие на теплоотдачу:

внешняя форма трубы;

  • ее площадь и диаметр;
  • наличие или отсутствие лакокрасочного покрытия;
  • физические свойства используемых утеплителей;
  • температуру воздуха в доме (или на улице);
  • скорость движения теплоносителя.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

  1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
  2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

  • Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
  • Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
  • Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
  • На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

  1. На патрубке подпитки.
  2. По обеим сторонам насоса.
  3. У расширительного бака.
  4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

  • Отводящую ветку магистрали надо располагать ниже подающей.
  • Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
  • Бак расширительный должен быть установлен выше котла отопления.
  • На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
  • При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
  • Расширительный бак должен устанавливаться в отапливаемом помещении.
  • Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

  • Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
  • Для каждого этажа рекомендуется монтаж по отдельной схеме.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

  1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
  2. Формирование чертежа для вычисления оптимального числа использованного материала.
  3. Осуществление работ по производству отопительного регистра.
  4. Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Как рассчитать нужное количество секций регистра

Поперечное сечение труб регистра – это параметр, влияющий на эффективность обогрева того или иного помещения. Чем больше, тем выше результат обогрева. Преимущественно применяют змеевиковые и секционные регистры, состоящие из 2–4 секций

Это оптимальный размер, а само изделие имеет небольшой вес, что важно в плане монтажа

Секции должны отстоять друг от друга на расстоянии 50 мм плюс диаметр трубы. Соблюдение такого правила исключает факт взаимного нагрева секций, увеличивая тем самым теплоотдачу.

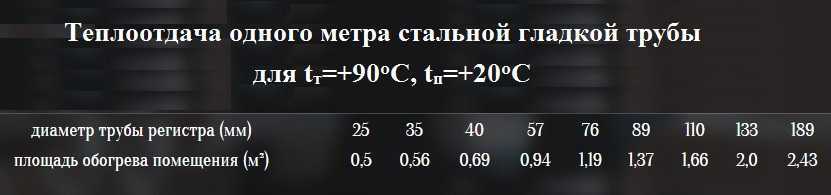

Для расчета необходимого количества секций регистров достаточно обратиться к СНиП, где описаны соответствия 1 метра трубы того или иного диаметра обогреву конкретной площади:

  • 25 мм – 0,15 м 2 ;
  • 75 мм – 0,37 м 2 ;
  • 160 мм – 0,77 м 2 .

Приведенные соотношения верны лишь для секции на входе в регистр. В связи с остыванием теплоносителя по мере продвижения по прибору расчет последующих секций предполагает увеличение значения площади на 0,9.

Для облегчения понимания необходимого количества секций можно воспользоваться онлайн-калькуляторами, которых в интернете много. Но следует иметь в виду, что не все отличаются корректностью работы, поэтому сначала необходимо их протестировать по формуле, приведенной выше.

Q=P*D*L*K*Δt, где

Q – удельная тепловая мощность, Вт,P – число π = 3,14,D – диаметр трубы, м,L – длина одной секции, м,К – коэффициент теплопроводности металла 11,63 Вт/м²*С,Δt – разница температур между теплоносителем и воздухом в помещении.

Это выражение в приведенном виде также верно только для первой секции регистра или первого витка змеевика. Для последующих участков его надо умножать на коэффициент 0,9.

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине

Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м 2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

  • следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
  • верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
  • сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
  • вход теплоносителя необходимо оснащать краном, а выход – вентилем;
  • монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Инфракрасное отопление промышленных помещений

Еще одним способом создать хорошие условия труда для рабочих является использование инфракрасного излучения. Приборы вырабатывают энергию лучей, которая передается окружающим предметам, нагревая их. Потом это тепло поступает в воздух. Способ имеет существенный недостаток: не всегда возможно равномерное распределение энергии. Под потолком бывает значительно теплее, чем на более низких уровнях.

Нагревательный элемент при инфракрасном отоплении может быть разным:

  • галогенным – если произойдет удар или падение, то трубка может сломаться;
  • карбоновым – расход энергии снижается практически в 2,5 раза;
  • керамическим – внутри обогревателя сгорает газовоздушная смесь, отчего прибор нагревается и отдает тепло окружающей среде.

Не стоит забывать о потолочной системе отопления, которая достаточно часто используется для обогрева производственных зданий. С помощью особых устройств греют не воздух, а стены, потолок, пол. Циркуляции не происходит, следовательно, снижается риск получить простудное заболевание или ангину рабочим отдела или цеха. В потолочной системе отопления выделяют ряд преимуществ, таких как: долгий срок эксплуатации, занимает мало места, отличается простотой и быстротой монтажа, имеет небольшой вес.

Нормы СНиП для отопления производственных помещений

Прежде чем приступить к проектированию той или иной системы, задуматься о том, какой выбрать промышленный котел отопления, надо изучить следующие правила и выполнить их. Обязательно стоит учитывать потери тепла, ведь нагревается не только воздух в помещении, но и оборудование, предметы. Максимальная температура теплоносителя (воды, пара) – 90 градусов, а давление – 1 МПа.

При составлении проекта на отопление не берут в расчет лестничные площадки. Использовать котлы и прочее оборудование, работающее на газу, разрешается, только если продукты окисления удаляются закрыто и нет опасности возникновения взрыва или пожара на производстве.

Каждый из перечисленных способов отопления имеет свои недостатки и достоинства. Выбирать оптимальный из способов надо на основании технологических процессов, которые проводятся в конкретном цеху. Рабочие не могут находиться в помещении, если температура воздуха там ниже 10 градусов. На складах обычно хранится готовая продукция. Чтобы сохранить ее качество, нужно поддерживать оптимальный микроклимат.

Изготовление отопительных регистров

Предварительные расчеты

Чтобы сделать теплообменник своими руками, нужно выполнить расчет регистра из гладких труб.

Формула

За основу расчетов берут следующую формулу:

Q = Пи х dн х l х k х (tг — to)х(1 — ηиз),

в которой

число Пи – 3,14;

dн – наружный диаметр трубопровода (в метрах);

I – длина секции (в метрах);

k – коэффициент (равен11.63 Вт/м²*°С);

to – температура в помещении, предназначенном для установки прибора;

tr – температура рабочей среды в трубопроводе;

ηиз – коэффициент сохранения тепла изоляцией (если прибор не изолирован, данный коэффициент приравнивается нулю, если изоляция существует, ηиз = 0,6÷0,8).

Полученный результат покажет тепловую мощность для регистров из гладких труб, которая применяется к одной горизонтальной трубе. Если в приборе несколько рядов, на каждый дополнительный ряд используют понижающий коэффициент 0.9.

Если у вас возникают трудности с тем, как рассчитать регистр из гладких труб, найдите онлайн-калькуляторы. Как показала практика, такой способ решения проблемы не всегда точен, поэтому рекомендуют полученный результат перепроверять формулой и только после этого приступать к изготовлению прибора.

Стандарты

Монтаж регистров осуществляется по стандартам ГОСТ. Для фиксации понадобится сварочный аппарат, поскольку крепление должно выдержать вес рабочей среды и вес самого теплообменника.

Характеристики

Принцип работы регистров из гладких труб

Регистры из гладких труб имеют следующие технические характеристики:

  • не требуют применения высокопрофессионального оборудования (используют угловую шлифмашину, электросварку);
  • отапливают большие помещения, имея при этом всего лишь регистр из 2-х или 4-х гладких труб;
  • изготавливаются из доступного материала (нержавейка, сталь, чугун);
  • доступны для различных рабочих сред (работают не только на воде, но и на пару, масле и других жидкостях);
  • многовариантны по своей форме, использованию фурнитур, материалов покрытия, заглушек;
  • в изготовлении возможно использование чертежей повторного применения;
  • доступны по своей ценовой политике.

Регистр из гладких труб в жилом помещении

Для отопления промышленных, производственных и складских, а в последнее время — жилых и общественных помещений используют регистры отопления из гладких труб. Отопительный регистр — это прибор, предназначенный для повышения эффективного теплообмена между теплоносителем и внешней средой.

Состоят регистры для отопления из одной или нескольких гладкостенных , соединенных патрубками меньшего диаметра или выполненные в форме змеевика.

Достоинства оборудования

Основными достоинствами данной разновидности теплообменника можно считать:

  • удобство в эксплуатации;
  • легкость обслуживания (чистки);
  • наличие большой теплоотдающей площади при малых габаритах;
  • высокая пожаробезопасность;
  • экономный расход электроэнергии при наличии ТЭНа;
  • возможность использования в качестве полотенцесушителя;
  • широкая область применения – можно устанавливать на складах, в производственных цехах, торговых павильонах и офисных зданиях, а также в больницах и поликлиниках.

Выводы

Если вы решили оборудовать свой дом данным типом отопительных приборов, советуем тщательно разобраться в особенностях его работы, а также изучить тонкости создания и установки регистров. Дополнительная справочная литература очень вам в этом поможет.

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке, представленном ниже.

Включаем компьютер, MS Office и начинаем расчет в Excel.

Исходные данные:

Исходных данных не много, они понятны и просты.

  1. Диаметр труб Dв мм заносим

в ячейку D3: 108,0

  1. Длину регистра (одной трубы) Lв м записываем

в ячейку D4: 1,250

  1. Количество труб в регистре Nв штуках пишем

в ячейку D5: 4

  1. Температуру воды на «подаче» t пв °C заносим

в ячейку D6: 85

  1. Температуру воды на «обратке» t ов °C пишем

в ячейку D7: 60

  1. Температуру воздуха в помещении t вв °C вводим

в ячейку D8: 18

  1. Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

  1. Постоянную Стефана-Больцмана C 0 в Вт/(м 2 *К 4) заносим

в ячейку D10: 0,00000005669

  1. Значение ускорения свободного падения g в м/с 2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты расчетов:

  1. Степень черноты излучающих поверхностей труб εавтоматически определяется по выбранному виду наружной поверхности

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

  1. Среднюю температуру стенок труб t ст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

t ст =(t п +t о)/2

  1. Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

dt=t ст — t в

  1. Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

β=1/(t в +273)

  1. Кинематическую вязкость воздуха ν в м 2 /с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

ν=0,0000000001192*t в 2 +0,000000086895*t в +0,000013306

  1. Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

Pr=0,00000073*t в 2 -0,00028085*t в +0,70934

  1. 16.Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

λ=-0,000000022042*t в 2 +0,0000793717*t в +0,0243834

  1. Площадь теплоотдающих поверхностей труб регистра A в м 2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

A=π*(D/1000)*L*N

  1. Тепловой поток излучения с поверхностей труб регистра отопления Q и в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

Q и=C 0 *ε*A*((t ст+273) 4 — (t в+273) 4)*0,93 (N-1)

  1. Коэффициент теплоотдачи при излучении α и в Вт/(м 2 *К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

α и =Q и /(dt*A)

  1. Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

Gr=g*β*(D/1000) 3 *dt/ν 2

  1. Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

Nu=0,5*(Gr*Pr) 0,25

  1. Конвективную составляющую теплового потока Q к в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

Q к =α к *A*dt

  1. А коэффициент теплоотдачи при конвекции α к в Вт/(м 2 *К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

α к =Nu*λ/(D/1000)*0,93 (N-1)

  1. Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =(D21+D25)/1000 =0,906

Q=(Q и +Q к)/1000

и в ячейке D28: =D27*0,85985 =0,779

Q’=Q*0,85985

  1. Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

α=α и +α к

и в ячейке D30: =D29*0,85985 =8,4

α’=α*0,85985

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Расчет регистров из гладких труб

Стальные регистры отопления несложно сделать своими руками. Стоимость такой системы отопления будет зависеть от того, кто будет их варить. Если техникой сварки владеете сами, вариант — самый малобюджетный, если сварщику нужно будет платить, особой разницы в стоимости с недорогими алюминиевыми не будет.

Диаметры, как говорилось — от 32 мм до 100-150 мм. Большие размеры труб ведут к увеличению объема системы. При старте и разгоне системы это минус — пока нагреется теплоноситель, пройдет прилично времени. При работе большой объем — скорее плюс: более мягкие условия для котла. С другой стороны — при большом количестве теплоносителя регулировать температуру сложно.

Таблица теплоотдачи стальных труб разного диаметра для разных условий работы системы (кликните по картинке для увеличения ее размера)

Расстояние между двумя трубами в регистре маленьким быть не должно: так снижается теплоотдача. Потому их располагают на расстоянии не меньшем чем 1,5 радиуса. Количество рядов и длина регистра зависят от требуемой мощности, а также от диаметра выбранных труб. В общем случае (для средней полосы России, для помещений со средней теплоизоляцией и высотой потолков 3м) можно считать по теплоотдаче метра стальной трубы. Эти значения приведены в таблице. По ней вы сможете найти размер и количество регистров по площади помещения.

Теплоотдача одного метра стальных труб разного диаметра — для расчета регистра отопления по площади

Для расчета по тепловым потерям помещения есть усредненные данные по тепловой мощности погонного метра стальной трубы. Можно для стандартных условий использовать их. Если система работает на других температурах, требуется внести корректировки в большую или меньшую сторону.

Если эти таблицы вам не помогли, можно сделать расчет регистра по формуле.

Формула расчета регистров из стальных труб

Подставив соответствующие значения, вы найдете теплоотдачу одной труб при ваших условиях. Теплоотдача всех последующих (второй и более) будет чуть меньше. Найденное значение нужно умножить на 0,9. Так вы рассчитаете и сможете сделать регистр из гладких труб своими руками.

Материалы изготовления регистров

Экранированная медная труба

Разговаривая о материалах изготовления регистров, нельзя не сказать об электросварных трубах из стали, являющихся общераспространенными, благодаря доступности, невысокой стоимости, легкости прокатки и большому выбору типов и размеров, хотя и имеют не самую лучшую отдачу тепла.

Стальные регистры производятся из профильной или с круглым сечением трубы

Подвержены ржавлению, поэтому особое внимание следует уделять сварным швам

Чугунные регистры отличаются надежностью и простотой монтажа, но установка может отнять много сил. У них достаточно прочные соединения за счет приварных фланцев и болтов, а вот стойкости к ударам нет, могут и разбиться. Имеют крайне большой вес и выглядят громоздко. Больше всего встречаются из оребренных труб.

Медные регистры в основном устанавливают там, где уже вся прокладка произведена из медных труб. Медь имеет превосходную тепловую отдачу, поэтому трубы из меди имеют небольшую длину и диаметр, чего нельзя сказать о стоимости.

Мягкость металла дозволяет легко гнуть трубы, так что сварка нужна только для соединения отдельных частей, однако дополнительно требует предохранение (экран, кожух).

Применение медных регистров требует соблюдения таких условий:

  •  в теплоносителе не должно быть твердых частиц;
  •  фитинги и другие соприкасающиеся с медью детали могут быть выполнены только из бронзы, латуни, никеля или хрома;
  •  заземление – обязательное условие, чтобы процесс электрохимической коррозии не пошёл.

Алюминиевые регистры пользуются спросом, так как их теплопроводность считается лучшей, они устойчивы к коррозии и имеют большой срок службы, наверно поэтому, у них такая высокая стоимость.

Алюминиевые трубы изготовляют способом монолитного литья, поэтому сварных швов и соединений у них нет, а вот установка требует специального сварочного оборудования.

Биметаллические регистры изготавливаются из отопительных труб особенного типа, с применением стального сердечника. Применяемые в таких регистрах медные или алюминиевые теплообменники из пластин позволяют значительно увеличить квадратные метры обогрева. Для всех регистров отопления подобного типа характерен диаметр – до 2 дюймов. Благодаря этому, основное место их установки – жилые дома.

Регистры отопления из нержавеющей трубы встретить можно крайне редко из-за непомерной стоимости. Сейчас их почти не устанавливают.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
