Тепловой расчёт системы отопления: правила расчета тепловой нагрузки

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

комната 1: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
комната 2: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
комната 3: 56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
прихожая: 22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
ванная: 11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
туалет: 8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
кухня: 43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Воздушное отопление промышленных помещений

Этот способ обогрева производственных площадей стал популярным еще в 70-е годы. Принцип работы основан на нагреве воздуха теплогенераторами, водяными или паровыми калориферами. Воздух по коллекторам поступает в те зоны, где необходимо поддерживать нужную температуру. Для распределения воздушных потоков устанавливают специальные распределительные головки или жалюзи. Это далеко не идеальный способ обогрева, он имеет существенные недостатки, однако применяется довольно широко.

Центральная и зональная системы

В зависимости от потребностей владельцев зданий можно оборудовать равномерный обогрев всего помещения или отдельных зон. Центральное воздушное отопление представляет собой приборы, которые забирают воздух снаружи, нагревают и подают его в помещения. Главным недостатком системы такого типа является отсутствие возможности регулировать температуру в отдельных помещениях здания.

Зональное отопление позволяет создать нужный температурный режим в каждой комнате. Для этого в каждом помещении устанавливают отдельный отопительный прибор (чаще всего газовый конвектор), который поддерживает заданную температуру. Зональная система экономически выгодна, поскольку используется ровно столько энергии, сколько нужно для обогрева, минимизируются нерациональные расходы. При установке нет необходимости прокладывать воздуховоды.

Определять подходящий тип системы и осуществлять расчет воздушного отопления производственного помещения должен опытный специалист. Учитываются такие факторы:

тепловые потери;
необходимый температурный режим;
количество прогреваемого воздуха;
мощность и вид воздухонагревателя.

Преимущества и недостатки

Важными преимуществами можно считать быстрый прогрев воздуха, возможность совмещения отопления с вентиляцией. Недостаток связан с общеизвестным законом физики: теплый воздух поднимается вверх. Под потолком создается более теплая зона, чем на уровне человеческого роста. Разница может составлять несколько градусов. Например, в цехах с потолками высотой 10 м внизу температура может составлять 16 градусов, а в верхней части помещения – до 26. Для поддержания нужного теплового режима система должна работать постоянно. Такой нецелесообразный расход энергии заставляет владельцев искать иные методы обогрева зданий.

Схема воздушного отопления промышленного помещения

Расчет количества батарей для однотрубной системы

Данная система менее производительна, нежели двухтрубная, поэтому встречается крайне редко. Причина неэффективного обогрева — в последовательном подключении отопительных приборов. Сначала теплоноситель проходит через первый радиатор, теряет там определенное количество мощности, затем переходит во второй, снова теряет какое-то количество тепла — и так по всей длине цепочки.

Рассчитать точную мощность в этом случае очень трудно, ведь потери энергии в каждой батарее разные: в одной — 1,9 кВт, в другой — 2,6, в третьей — 3,2. При приближенных расчетах получается, что каждый последующий радиатор нужно увеличивать на 1 секцию. Если в доме, к примеру, семь батарей и у первой в системе стоит семь элементов, то у второй будет восемь, а у последней — 13 секций.

Это громоздко и неудобно, поэтому устанавливают байпасы (обводные магистрали), перекидывая часть горячей воды на дальние батареи, или врезают в прямой трубопровод на входе циркуляционный насос, увеличивающий в разы скорость движения рабочей среды.

Еще один способ создать комфортный микроклимат в частном доме — приобрести газовый или электрический котел с запасом мощности 30—50 %. Если собственник решил все же пойти по пути наращивания секций у батарей, то при получении дробного результата количества элементов во время расчетов он округляется в большую сторону в детской и спальне, в меньшую — в кухне и гостиной. Этот же принцип соблюдается для комнат, выходящих окнами на северную и южную стороны.

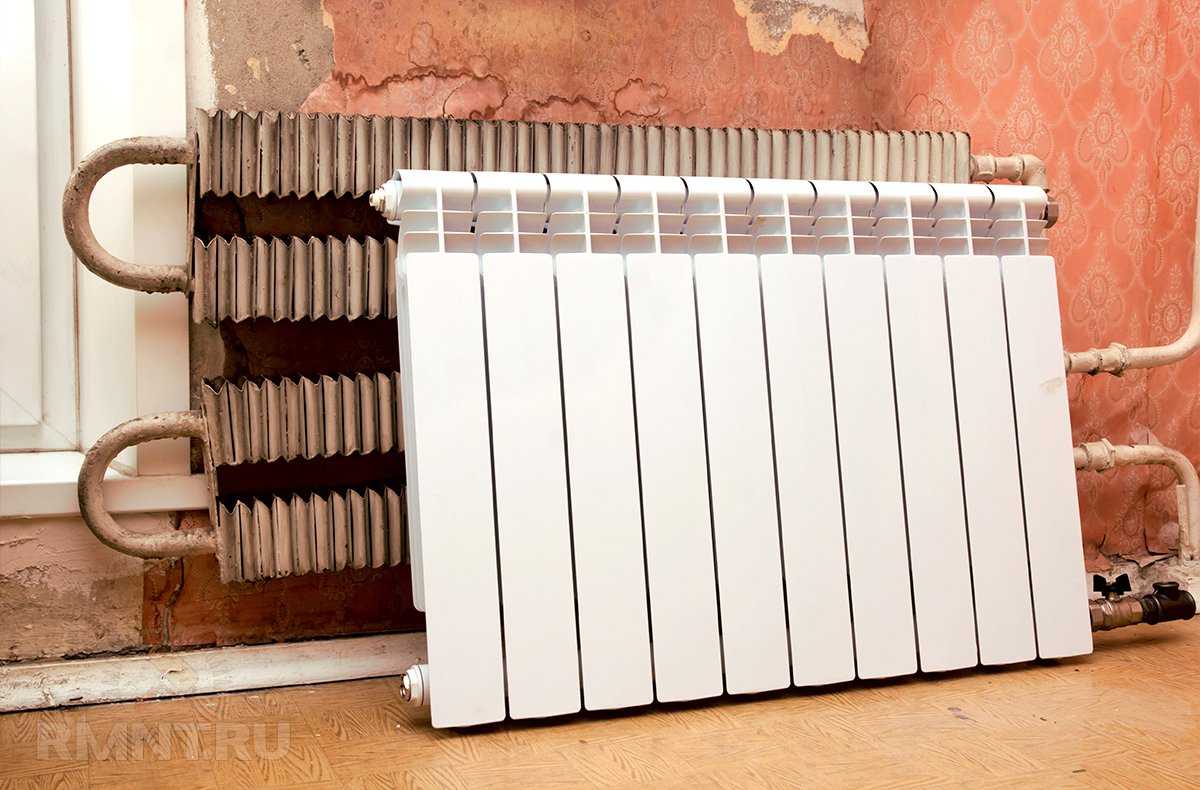

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы

При этом важно обратить особенное внимание на следующие параметры:

суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
рекомендованная удельная мощность котла (параметр, зависящий от региона).

Допустим, что необходимо рассчитать емкость системы отопления и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м2. При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

W кот. = 100*1,2/10=12 кВт.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Несложные подходы к расчету по площади комнаты

Для того чтобы расчет количества секций радиатора по площади был произведен правильно, и в холодную погоду вы чувствовали себя комфортно в вашем доме, нужно, чтобы система отопления удовлетворяла два требования. Эти условия в какой-то степени зависят друг от друга, поэтому разделить их вряд ли получится.

Во-первых, поддержание требуемой температуры воздуха во всем отапливаемом помещении. Естественно, что температурные показатели могут слегка отличаться, однако эти отклонения должны быть минимальными. На практике весьма комфортным показателем средней температуры считается 20 ˚С – именно ее берут за эталон, перед тем, как рассчитать количество батарей в доме.

Проще говоря, отопительная система должна справляться с прогревом определенного количества воздуха.

Говоря о точности расчетов, проводимых для отдельных помещений, для жилых домов существуют стандарты микроклимата, их можно найти в ГОСТе 30494-96. Вся информация находится в соответствующих таблицах.

Для выполнения конкретных задач система отопления должна иметь заданную тепловую мощность. Поэтому она должна не только отвечать нуждам помещения, но и иметь корректное распределение, исходя из площади и целого перечня иных не менее важных нюансов.

Для того чтобы рассчитать сколько надо батарей в комнату как можно эффективнее, сначала высчитывают нужный объем тепловой энергии для всех помещений, а уже готовые значения складывают и набавляют приблизительно 10 % для запаса, чтобы оборудованию не приходилось работать на грани своих возможностей. По результатам можно будет судить, какой котел по мощности придется приобрести. А расчеты по каждой комнате потребуются для того, чтобы понять, сколько секций радиатора нужно на комнату.

Зачастую, в качестве нормы на 1 м2 площади берут 100 Вт тепловой энергии – это считается самым простым методом для тех, кто делает расчет мощности отопления по объему помещения своими руками.

Для просчетов пользуются формулой Q = S×100, где:

Q – искомая тепловая мощность для комнаты;

S – площадь комнаты(м²);

100 — удельная мощность на единицу площади (Вт/м²).

Метод является довольно простым. Формулой пользуются условно, когда высота потолков не превышает 2,5-3 м. Более точный результат можно получить, если обсчитывать объем помещения. В этом случае удельную мощность приравнивают к значению 41 Вт/м3 – если дом состоит из железобетонных панелей, и 34 Вт/м3 – для кирпичных и других сооружений.

Более совершенная формула выглядит так Q = S×h×41 (34), где:

h – высота потолков (м);

41 или 34 – удельная мощность на единицу объема (Вт/м³).

В результате мы получаем более точные измерения, потому как кроме линейных размеров помещения в расчет берутся и параметры стен.

Пример теплового расчёта

В качестве примера теплового расчёта в наличии есть обычный 1-этажный дом с четырьмя жилыми комнатами, кухня, санузел, “зимний сад” и подсобные помещения.

Фундамент из монолитной железобетонной плиты (20 см), наружные стены – бетон (25 см) со штукатуркой, крыша – перекрытия из деревянных балок, кровля – металлочерепица и минеральная вата (10 см)

Обозначим исходные параметры дома, необходимые для проведения расчетов.

Габариты здания:

высота этажа – 3 м;
малое окно фасадной и тыльной части здания 1470*1420 мм;
большое окно фасада 2080*1420 мм;
входные двери 2000*900 мм;
двери тыльной части (выход на террасу) 2000*1400 (700 + 700) мм.

Общая ширина постройки 9.5 м2, длинна 16 м2. Отапливаться будут только жилые комнаты (4 шт.), санузел и кухня.

Для точного расчёта теплопотерь на стенах из площади внешних стен нужно вычесть площадь всех окон и дверей – это совсем другой тип материала со своим тепловым сопротивлением

Начинаем с расчёта площадей однородных материалов:

площадь пола – 152 м2;
площадь крыши – 180 м2 , учитывая высоту чердака 1.3 м и ширину прогона – 4 м;
площадь окон – 3*1.47*1.42+2.08*1.42=9.22 м2;
площадь дверей – 2*0.9+2*2*1.4=7.4 м2.

Площадь наружных стен будет равна 51*3-9.22-7.4=136.38 м2.

Переходим к расчёту теплопотерь на каждом материале:

Q_пол=S*∆T*k/d=152*20*0.2/1.7=357.65 Вт;
Q_крыша=180*40*0.1/0.05=14400 Вт;
Q_окно=9.22*40*0.36/0.5=265.54 Вт;
Q_двери=7.4*40*0.15/0.75=59.2 Вт;

А также Q_стена эквивалентно 136.38*40*0.25/0.3=4546. Сумма всех теплопотерь будет составлять 19628.4 Вт.

В итоге подсчитаем мощность котла: Р_котла=Q_потерь*S_{отаплив_комнат}*К/100=19628.4*(10.4+10.4+13.5+27.9+14.1+7.4)*1.25/100=19628.4*83.7*1.25/100=20536.2=21 кВт.

Расчёт количества секций радиаторов произведём для одной из комнат. Для всех остальных вычисления аналогичны. Например, угловая комната (слева, нижний угол схемы) площадь 10.4 м2.

Значит, N=(100*к1*к2*к3*к4*к5*к6*к7)/C=(100*10.4*1.0*1.0*0.9*1.3*1.2*1.0*1.05)/180=8.5176=9.

Для этой комнаты необходимо 9 секций радиатора отопления с теплоотдачей 180 Вт.

Переходим к расчёту количества теплоносителя в системе – W=13.5*P=13.5*21=283.5 л. Значит, скорость теплоносителя будет составлять: V=(0.86*P*μ)/∆T=(0.86*21000*0.9)/20=812.7 л.

В результате полный оборот всего объёма теплоносителя в системе будет эквивалентен 2.87 раза в один час.

Расчет системы отопления частного дома: правила и примеры расчёта
Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2 , потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Последовательность шагов расчета

Говоря о расчете системы отопления, отмечаем что эта процедура является наиболее неоднозначной и важной в части проектирования. Перед выполнением расчёта нужно произвести предварительный анализ будущей системы, например:

Перед выполнением расчёта нужно произвести предварительный анализ будущей системы, например:

установить тепловой баланс во всех и конкретно каждой комнаты квартиры;
одобрать терморегуляторы, клапаны и регуляторы давления;
выбрать радиаторы, теплообменные поверхности, теплоотдающие панели;
определить участки системы с максимальным и минимальным расходом носителя тепла.

Кроме того, надо определить общую схему транспортировки теплоносителя: полный и малый контур, однотрубная система или двухтрубная магистраль.

В результате проведения гидравлического расчёта получаем несколько важных характеристик гидравлической системы, которые дают ответы на следующие вопросы:

какая должна быть мощность источника отопления;
какой расход и скорость теплоносителя;
какой нужен диаметр основной магистрали теплового трубопровода;
какие возможные потери теплоты и самой массы теплоносителя.

Еще одним важным аспектом гидравлического расчёт является процедура баланса (увязки) всех частей (веток) системы во время экстремальных тепловых режимов с помощью регулирующих приборов.

Выделяют несколько основных видов отопительных изделий: чугунные и алюминиевые многосекционные, стальные панельные, биметаллические радиаторы и ковекторы. Но наиболее распространёнными являются алюминиевые многосекционные радиаторы

Расчетной зоной трубопроводной магистрали есть участок с постоянным диаметром самой магистрали, а также неизменяемым расходом горячей воды, который определён по формуле теплового баланса комнат. Перечисление расчётных зон начинается от насоса или источника тепла.

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Теплая зима. Холода отсутствуют или очень слабы	От 0,7 до 0,9	Краснодарский край, побережье Черного моря
Умеренная зима	1,2	Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами	1,5	Сибирь
Экстремально холодная зима	2,0	Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2 = 17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому

Калькулятор — расчет объема системы отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

КОТЁЛ Объем теплообменника котла , литров (паспортная величина)

РАСШИРИТЕЛЬНЫЙ БАК Объем расширительного бака, литров

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

Разборные, секционные радиаторы Тип радиатора: – чугунные МС-140 с межосевым 500 мм – чугунные МС-140 с межосевым 300 мм – чугунные ЧМ-2 с межосевым 500 мм – чугунные ЧМ-2 с межосевым 300 мм – алюминиевые с межосевым 500 мм – алюминиевые с межосевым 350 мм – биметаллические с межосевым 500 мм – биметаллические с межосевым 350 мм

Общее количество секций

Неразборные радиаторы и конвекторы Объем прибора по паспорту

Количество приборов Теплый пол

Тип и диаметр трубы

Общая длина контуров

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка) Стальные трубы ВГП

Ø ½ “, метров

Ø ¾ “, метров

Ø 1 “, метров

Ø 1¼ “, метров

Ø 1½ “, метров

Ø 2 “, метров

Армированные полипропиленовые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

Ø 50 мм, метров

Металлопластиковые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие) Наличие дополнительных приборов и устройств: – нет – есть

Суммарный объем дополнительных элементов системы

Расчет характеристик и перечня необходимого оборудования

На этом этапе в первую очередь следует определить потери тепла в каждом из помещений дома. По статистике, основные теплопотери происходят через крышу здания — порядка 35%, после идут наружные стены — порядка 25%, через систему воздухообмена теряется около 15%, и через окна происходит потеря примерно 10% тепла.

С учетом всех данных и стоит проводить расчёт системы отопления дома, в которую входят:

Отопительный котел.
Радиаторы — основные устройства для передачи тепла.
Циркуляционный насос — помогает максимально эффективно перемещать теплоноситель по системе, экономя затраты топлива.
Расширительный бачок — позволяет сохранять давление в системе на постоянном уровне, компенсируя расширение жидкости при нагревании.
Манометр — служит индикатором давления системы охлаждения, позволяя контролировать оптимальные показатели.
Предохранительный клапан нужен для предотвращения повреждения системы при избыточном давлении — система просто сбрасывает излишки теплоносителя.
Отводчик воздуха — служит для удаления воздуха из системы.

Отопительный котел может быть газовым, электрическим, твердотопливным, на жидком топливе или комбинированным. Выбор типа теплогенератора зависит от условий использования и возможностей того или иного региона. На практике доказано, что наиболее эффективными являются газовые котлы. У них самый высокий КПД, система управления удобна и позволяет избежать перепадов температуры в течение суток. Кроме того, современные модели с закрытой камерой сгорания не требуют оборудования отдельного помещения.

Радиаторы отопления.

Обычно выбор, казалось бы, простых составляющих на практике вызывает множество самых противоречивых мнений. Бесспорно одно: их стоит выбирать не только по эстетическим свойствам, а исходя из технических параметров. Последние немало определяются материалом, из которого радиатор изготовлен:

1. Стальные. Такие радиаторы недороги, но очень сильно подвержены коррозии. Абсолютно не рекомендуется использовать стальные радиаторы там, где воду летом сливают — срок службы значительно сокращается.

2. Алюминиевые. Они более устойчивы к коррозии, быстро нагреваются и достаточно привлекательны на вид. Для них недопустимы перепады давления, чего в частных домах практически и не бывает.

3. Биметаллические. Здесь соединяются лучшие свойства алюминия и стали, что увеличило теплоотдачу, но остались те же антикоррозийные свойства.

4. Чугунные. Это практически вечные радиаторы. Они медленно нагреваются, но и остывают крайне медленно. По внешнему виду значительно уступают описанным выше типам радиаторов и недешевы. Также во время монтажа значительно может помешать большой вес, но в процессе эксплуатации это никак не мешает.

Подбор емкости для компенсации теплового расширения теплоносителя

Один тип этих устройств связан с атмосферой второй – герметичный. Первые применяют в небольших, чаще всего, гравитационных системах. Герметичные устройства используются в СО с принудительной циркуляцией теплоносителя.

Расчет расширительного бака системы отопления открытого типа заключается в определении его емкости, которая составляет, обычно, 10% от количества теплоносителя в системе, которое определяется по формуле:

W = π (D2/4) L где:

π – 3,14;
D – внутренний диаметр участка трубопровода;
L – длина участка трубопровода.

Совет: Если в СО используется труба только одного диаметра, то в качестве искомого участка следует принимать длину всего контура.

Расчет расширительного бака для закрытой системы отопления более сложный. В нем должны учитываться следующие данные:

Процент увеличения объема теплоносителя при нагревании. Для воды это значение равно 5%; для других типов антифризов – до 50%. Для наглядности назовем данное значение «УО» — увеличение объема.
Объем теплоносителя в СО. Для расчетов используем буквенное обозначение «ОВ» — объем воды.
Максимальное давление в контуре. Дано в документации к котлоагрегату. «ДК» — давление в контуре.
Давление в камере расширительного бачка. Дано в документации к баку. «ДБ» — давление в бачке.

Далее следует использовать следующий метод вычисления: УО х ОВ х (ДК+1) / ДК – ДБ. Полученное значение и будет искомой величиной емкости бака.

Совет! В данной публикации были рассмотрены наиболее простые методы расчетов наиболее важных элементов водяной СО. Вопрос в целесообразности проведения самостоятельных вычислений остается открытым. Мы рекомендуем – не экономить и обратиться за помощью к профессионалам.

Трубы в системе отопления

Нельзя пренебрегать и выбором труб, считая, что одни лучше, а другие хуже. Появление на рынке пластиковых аналогов отодвинуло трубы из стали, оцинковки и нержавейки на вторые позиции. Но даже пластик нельзя использовать со всеми видами котлов.

К примеру, твердотопливные котлы можно обвязывать только металлическими трубами. Ведь температура теплоносителя, выходящего из этого вида котлов, иногда достигает температуры выше +100 С. Пластик просто этого не выдержит.

А вот по остальным параметрам этот вид труб на сегодняшний день самый лучший. Это и простота монтажа, и небольшой вес, и долговечность при правильной эксплуатации, и отсутствие коррозии.

Можно сказать, что медные трубы тоже могут выдержать все эти нагрузки. Все верно, но медные аналоги очень дороги, и позволить их установку в собственном доме может не каждый. Зато они хорошо укладываются как скрытая проводка. Кстати, медь может выдержать температуру около +200 С.

Теперь о том, сколько труб необходимо для проведения отопительной системы. Все зависит от схемы разводки.

Понятно, что однотрубная система будет дешевле не только от того, что в ней используется меньшее количество труб, но и по причине меньших трудозатрат. Поэтому — если вы сильно ограничены в средствах и решаете, быть водяному отоплению или нет, то не раздумывайте и выбирайте однотрубную систему с принудительной циркуляцией теплоносителя. Насос будет стоить недорого, его установка и того меньше, но качество распределения тепла по отопительным приборам будет очень высоким.
