Как использовать хомут для врезки в водопроводную трубу

Когда нужна врезка в водопровод

Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.

Итак, врезка потребуется в таких случаях:

  • подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
  • покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
  • перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
  • замена трубопроводов в случае их износа или в целях модернизации сети.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Первый:

  1. Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
  2. Производится разрезание трубы.
  3. На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

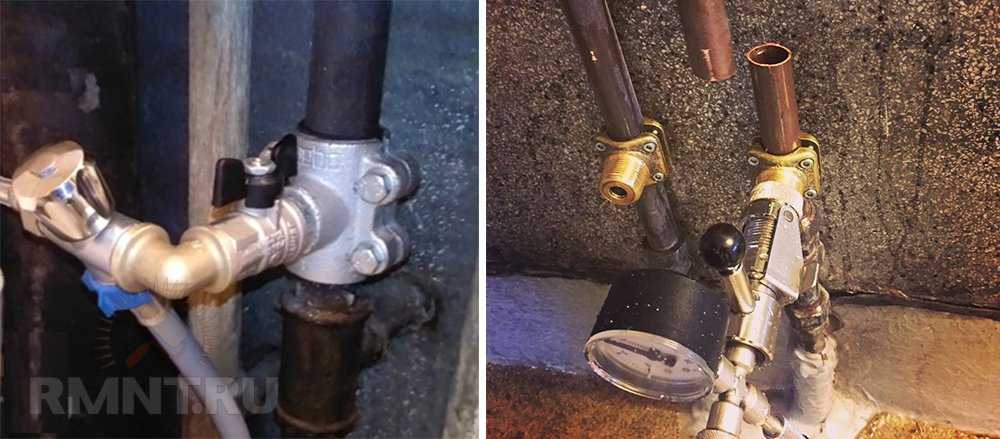

  1. Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
  2. Накручивается кран.
  3. Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.

Как подключаться к магистральному трубопроводу

Спустить воду из такого трубопровода невозможно, поэтому нужно осуществить следующие действия:

  1. Для начала нужно будет выкопать почву до места, где будет делаться врезка.
  2. Сделать врезку.
  3. Сделать все работы по монтированию контура до элементов сантехники.

При применении хомута-седелки или разборного, необходимо сделать прокол арматуры. Данный метод наиболее привычен для сантехников, не имеющих опыта, когда технология похожа на тройник на водопроводную трубу. Запорный вентиль, который выполняет роль заглушки, прикручивается на боковой отвод, после того, как в магистрали сделано отверстие.

Если трубопровод пластиковый, можно применить хомут седелка-обойма или седловой.

В случае работ с полимерными материалами лучше всего подойдет разборный электросварный хомут. При его установке две его части нужно вмонтировать точно на месте врезки, после этого припаять к трубе

Выполненное соединение будет очень герметичным и, что немаловажно, прочным

При завершении врезки от вентиля хомута боковая труба отводится до счетчика, находящегося в помещении.

Правила определения места врезки


Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Технология монтажа в металлический трубопровод

Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.

Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:

  • для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
  • перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
  • устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
  • высверливают отверстие и тут же устанавливают запорный вентиль;
  • закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
  • после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.

Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.

Разрешающие документы

Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.

Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.

Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

  1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
  2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
  3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

Галерея изображений

Фото из

В трубопровод выполнена врезка

Врезка трубы небольшого диаметра

Оборудование для проведения врезки

Выполнение врезки осуществляет мастер

Подключение к водоснабжению

Узел подключения к водопроводу в колодце

Подключение к поверхностной водопроводной линии

Врезка летнего водопровода

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Согласование и разрешение на проведение работ

Для того чтобы врезаться в водопроводные трубы как без сварки, так и с ее применением, необходимо получить все требуемые разрешения и документы.

Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей. Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:

  • место подключения;
  • диаметр трубопровода;
  • прочие данные, зависящие от цели врезки.

Далее необходимые данные подаются в СЭС и выполняется разработка и регистрация проектно-сметной документации. Выполнение самостоятельной установки приборов учета и врезки в трубу под давлением строго запрещено. Для выполнения подобных работ необходимо обращаться к специалистам.

Также следует помнить, что врезка запрещена в обход приборов учета, в магистральную сеть большого диаметра, которая питает дом, в трубопровод без наличия подключения к центральной канализационной системе, в водопровод любых диаметров, если не получены разрешения на какой-либо вид работ.

Работы по разработке проекта, подготовке материалов и проведению врезки лучше доверить соответствующей службе

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

  1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
  2. Выполнить отверстие в стенке трубы доступным способом.
  3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
  4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
  5. Проверить все соединения на герметичность.
  6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором  без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

При сверлении труб из чугуна или  стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки. Для использования с трубками большого диаметра применяются седелки трехсоставные

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.

На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Особенности врезки в трубу водопровода

Прежде чем начать любые работы, необходимо в обязательном порядке получить на это соответствующие разрешение. При выполнении незаконного процесса монтажа существует высокая вероятность быть привлечённым к административной ответственности.

Согласно правилам, для врезки следует взять подписанное руководством местного водоканала разрешение и план участка, где будут вестись работы. Помимо этого, потребуются технические условия, для получения которых придётся посетить центральный отдел водоканала. Технические условия обычно содержат информацию о месте подключения, данных для врезки, а также о диаметре трубопровода пролегающей магистрали.

Помимо работников водоканала, разработать проектно-сметную документацию могут другие специализирующиеся на подобной работе фирмы с соответствующей лицензией. Цена за услуги, касающиеся составления документации для врезки в водопровод под давлением, у таких организаций может оказаться несколько ниже.

Однако, в дальнейшем существует вероятность возникновения конфликтной ситуации с представителями водоканала, которые не всегда дают одобрение таким проектным разработкам.

Получив необходимые бумаги, следует обратиться в отделение СЭС, где зарегистрировать проект. Здесь же потребуется написать заявление для получения необходимого разрешения на подключение к водопроводной системе.

В соответствии с общепринятыми нормами, выполнять работы по врезке в трубу водопровода могут лишь специалисты с соответствующим допуском. Человек, заказавший осуществление этой услуги, сэкономить может лишь на собственноручном выкапывании и засыпании траншеи, а также на подсобных работах, не требующих разрешений.

Существуют некоторые ситуации, при которых врезка трубы в водопровод запрещена:

  • подсоединение к магистрали без установки прибора учёта;
  • отсутствие подключения к централизованному водоотведению;
  • больший диаметр отводной ветки, чем у магистрального трубопровода.

Строительство смотрового колодца

Чтобы упростить процесс врезки, можно возвести смотровой колодец шириной около семидесяти сантиметров.

Такого колодца будет достаточно для размещения в нём отсекающей арматуры и выполнения необходимых манипуляций по присоединению к водопроводу. Подобное сооружение позволит облегчить в дальнейшем возможное проведение ремонта домашней системы.

Чтобы сделать колодец, вырывают котлован необходимых параметров, дно которого устилают десятисантиметровым слоем гравия. Для формирования надёжного основания получившуюся «подушку» устилают листом рубероида. Сверху заливают бетонную стяжку.

Спустя не менее трёх недель над затвердевшей плитой выкладываются стены шахты. С этой целью может использоваться кирпич, железобетонные кольца либо цементные блоки. Горловину ямы возводят вровень с поверхностью.

При строительстве колодца на участке с часто поднимающимися грунтовыми водами следует обеспечить его водонепроницаемость. Наиболее удобно в этом плане воспользоваться готовой пластиковой ёмкостью, которую крепят к бетонному основанию. Верхняя часть прикрывается плитой с отверстием для установки люка.

Водопроводы бывают изготовлены из нескольких видов материалов: пластика, чугуна или стали

Стоит остановить внимание на каждом из них

Это интересно: Приспособления и инструменты для развальцовки медных труб — разъясняем детально

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

  1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
  2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
  3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

  1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
  2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
  3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
  4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

  • необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
  • при помощи болгарки срезать верхний слой каленого чугуна;
  • установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
  • запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
  • чугунную трубу просверлить, охлаждая место реза;
  • коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Порядок работы с металлическими трубами

Для того чтобы врезаться в водопровод из металла под давлением, нужно провести несколько этапов работ — подготовку рабочей зоны, монтаж хомута, сверление трубы и установку шарового крана.

Разберём эти этапы детально:

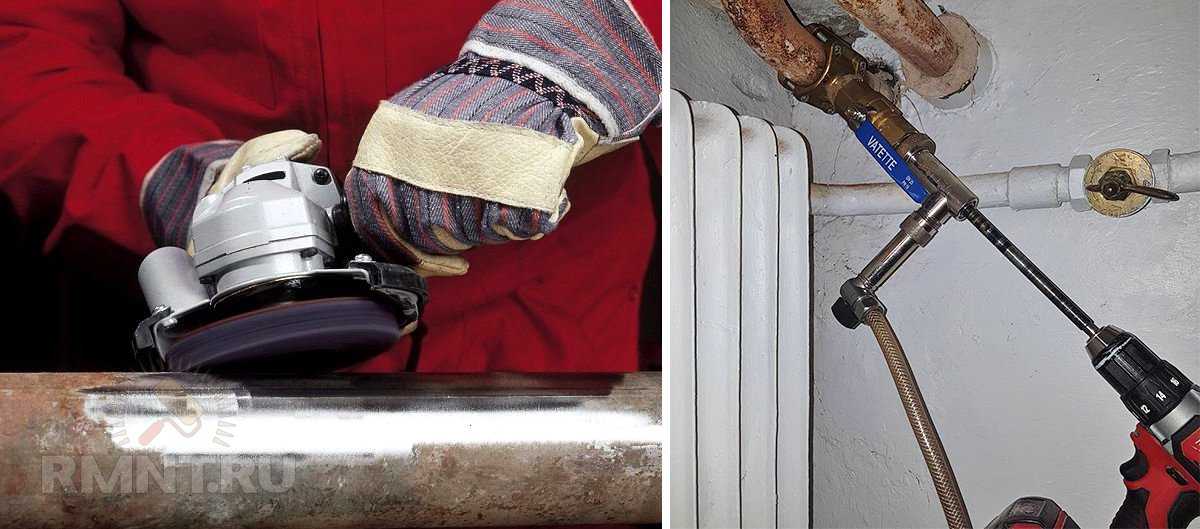

  1. Подготовка рабочей зоны. На подготовительном этапе перед монтажом хомута следует тщательно очистить поверхность трубопровода от ржавчины и грязи в зоне работы.

Помните: состояние старых труб может быть неудовлетворительным или вовсе аварийным. При невозможности замены таких труб не переусердствуйте при их очистке во избежание повреждения водопровода.

  1. Установка хомута. После очистки поверхности трубы следует надеть на неё крепление с дальнейшим поджимом с помощью болтов. Более плотную присадку обеспечит поочерёдное затягивание болтов по одному с каждой стороны.
  2. Сверление трубы. С использованием направляющей муфты просверливаем отверстие в трубопроводе, которую впоследствии нужно закрыть заглушкой.

Внимание! В целях обеспечения безопасности нужно использовать ручную либо аккумуляторную дрель

По готовности отверстия монтируем шаровый кран. Впрочем, гораздо проще приобрести хомут с вкрученным краном, через полость которого и производится сверление. Вентиль крана перекрывается после того, как в месте сверления начинает проступать вода.

После этого нужно проверить плотность посадки зажима — нет ли течи в районе размещения прокладок. В случае обнаружения утечки следует подтянуть болты. Если же седло сухое, то всё сделано правильно. На завершающем этапе работы открываем кран, доделываем отверстие с помощью молотка и пробойника такого же диаметра, как и сверло, после чего закрываем кран.
