Монтаж системы отопления — это инженерная задача, которая начинается задолго до первого стыка трубы. Ошибки на этапе проектирования обходятся дороже, чем переделка уже смонтированного трубопровода. Особенно это заметно в регионах с суровым климатом, где теплопотери здания высоки, а требования к надёжности оборудования жёсткие. Качественные сварочные работы в Крыму — один из примеров того, как правильно выполненные соединения трубопровода напрямую влияют на долговечность всей системы.
Что определяет выбор схемы отопления
Прежде чем закупать трубы и радиаторы, нужно определить тип системы. Основные параметры, от которых зависит схема:
- площадь и этажность здания;
- тип теплоносителя — вода или антифриз;
- источник тепла — газовый котёл, электрокотёл, тепловой насос;
- наличие тёплого пола или только радиаторов;
- принудительная или естественная циркуляция.
Однотрубная схема дешевле в монтаже, но даёт неравномерный прогрев — последние радиаторы в контуре всегда холоднее первых. Двухтрубная схема дороже, зато каждый прибор получает теплоноситель одной температуры, и баланс системы проще поддерживать. Лучевая (коллекторная) разводка используется преимущественно в тёплых полах и современных многозональных системах.
Требования к трубопроводу и материалам

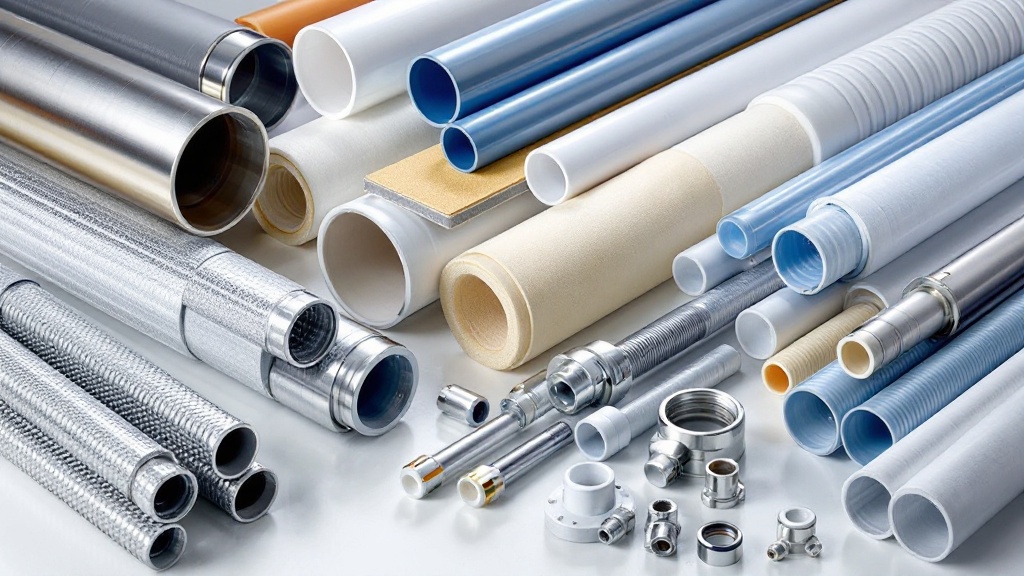

Трубы для отопления выбирают исходя из рабочего давления, температуры теплоносителя и условий прокладки. Металлопластик удобен в монтаже, но компрессионные фитинги требуют периодической подтяжки. Сшитый полиэтилен (PEX) более стабилен при перепадах давления, однако для скрытой прокладки лучше использовать цельные отрезки без соединений. Стальные трубы применяются в котельных и промышленных узлах — там, где давление и температура выходят за пределы допустимых значений для полимеров.
Диаметр трубы рассчитывается по тепловой нагрузке и скорости потока. Заниженный диаметр даёт гидравлическое сопротивление и шум, завышенный — увеличивает инерцию системы и расход материала. Оптимальная скорость теплоносителя в магистрали — 0,3–0,7 м/с.
Котельная как сердце системы

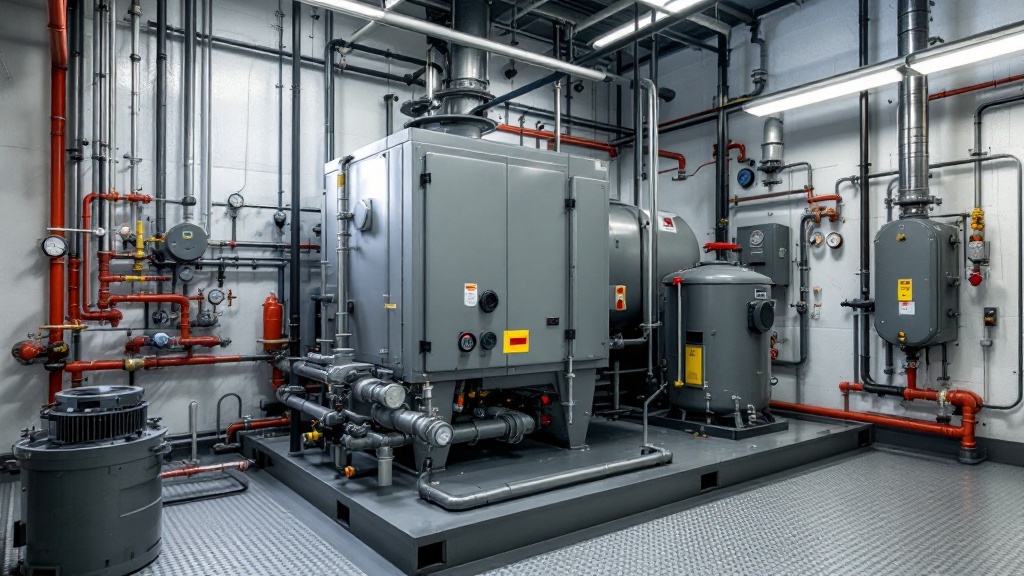

Котёл, группа безопасности, расширительный бак, насосный узел и гидрострелка — это минимальный набор оборудования котельной. Каждый элемент выполняет свою функцию, и пренебрежение любым из них ведёт к аварии или снижению КПД. Грамотное строительство котельных в Крыму предполагает не только правильный подбор оборудования, но и соответствие нормам пожарной безопасности, вентиляции и дымоудаления.
Расширительный бак рассчитывается из объёма системы: примерное правило — 10% от общего объёма теплоносителя. Группа безопасности устанавливается на подаче котла до первой запорной арматуры. Предохранительный клапан должен стравливать давление при превышении рабочего значения — обычно это 3 бара для бытовых систем.
Балансировка и гидравлический расчёт
Система, смонтированная без балансировки, будет греть неравномерно независимо от качества труб и котла. Гидравлический расчёт определяет потери давления в каждом контуре и позволяет подобрать настройки балансировочных клапанов. На практике используют два метода: предварительная настройка по расчёту и динамическая балансировка после запуска с замерами температур и расходов.
Насос подбирают по двум параметрам: расход (л/ч) и напор (метры водяного столба). Расход определяется тепловой мощностью системы и разностью температур подачи и обратки. Завышенный насос создаёт шум и кавитацию, заниженный — не обеспечивает нужный расход в самых удалённых контурах.
Типичные ошибки при монтаже
- Воздушные пробки из-за отсутствия кранов Маевского или неправильного уклона труб.
- Установка расширительного бака на обратке насоса — давление в точке подключения меняется, и бак работает некорректно.
- Отсутствие грязевого фильтра перед насосом — окалина и частицы коррозии выводят крыльчатку из строя.
- Неправильный подбор антифриза — концентрация ниже расчётной не защищает систему от замерзания, выше — снижает теплоотдачу и ускоряет коррозию.
- Пропуск опрессовки — испытание давлением 1,5–2 от рабочего обязательно до закрытия штроб и заливки стяжки.
Запуск и проверка работоспособности
После монтажа система заполняется теплоносителем с одновременным стравливанием воздуха. Давление поднимают медленно, контролируя состояние всех соединений. Первый запуск котла производят при минимальной мощности — резкий нагрев холодного теплоносителя создаёт термические напряжения в сварных швах и фитингах.
Через 2–3 недели эксплуатации систему рекомендуется повторно стравить воздух и подтянуть резьбовые соединения. Металл при нагреве расширяется, и первоначальный момент затяжки может оказаться недостаточным. Это особенно актуально для стальных трубопроводов большого диаметра.
Правильно спроектированная и смонтированная система отопления работает 20–30 лет без капитального ремонта. Экономия на материалах или пропуск обязательных этапов — опрессовки, балансировки, грамотной обвязки котла — в итоге выливается в затраты, которые многократно превышают первоначальную экономию.
