Расчет максимальной мощности на вводе

Под электрической нагрузкой понимают величину электрического тока протекающего в сети при включенном электроприемнике или группе электроприемников.

По электрическим нагрузкам производят выбор проводников (конструктивное исполнение, сечение) на всех ступенях выработки, преобразования, передачи и использование потребителем электрической энергии и ее распределении. Существует 3 метода определения электрических нагрузок объектов:

1 Метод построения суточного графика электрических нагрузок;

2 Метод упорядоченных диаграмм или метод эффективного числа электроприемников;

3 Аналитический метод

Для расчета нагрузки на вводе в здание молочного блока применяется метод построения суточного графика электрических нагрузок. Так как на объекте можно установить четкий по времени цикл технологического оборудования.

Для построения графика нагрузок составляется вспомогательная таблица № 7.

Таблица № 7. — Вспомогательная таблица для построения графика нагрузок.

Технологическая операция	Мощность, кВт	Длительность действия операции
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
1 Молоко -насос	2,2
2 Вакуум — насос	8
3 Охладитель	18,74
4 Сепаратор	2,2
5 Нагреватель	12
6 Освещение	1,74

Составляется суточный график нагрузок (рисунок 1).

Рисунок 1- График электрических нагрузок.

Из графика видно, что максимальная активная мощность:

Определяется установленная мощность суммированием всех нагрузок, имеющихся на объекте:

, (32)

где — мощность i-й нагрузки, кВт.

Электропотребление за сутки определяется через геометрическую площадь графика:

(33)

Среднее значение электропотребления за сутки:

(34)

Среднее значение коэффициента мощности нагрузок, участвующих в формировании максимума нагрузок:

(35)

Определяется полная мощность на вводе:

(36)

Ток на вводе в момент максимума нагрузки:

(37)

По рабочему току определяем сечение вводного кабеля, исходя из условия.

I_доп? Iр_, (38)

I_{доп = 65А}? I_{р = 52,65А.}

Принимаем к установке кабель на вводе АВБбШв 5*25.

Метод коэффициента спроса

Метод коэффициента спроса наиболее прост, широко распространен, с него начался расчет нагрузок. Он заключается в использовании выражения (2.20): по известной (задаваемой) величине Ру и табличным значениям, приводимым в справочной литературе (примеры см. в табл. 2.1):

Величина Кс принимается одинаковой для электроприемников одной группы (работающих в одном режиме) независимо от числа и мощности отдельных приемников. Физический смысл — это доля суммы номинальных мощностей электроприемников, статистическиотражающая максимальный практически ожидаемый и встречающийся режим одновременной работы и загрузки некоторого неопределенного сочетания (реализации) установленных приемников.

Приводимые справочные данные по Кс и Кп соответствуют максимальному значению, а не математическому ожиданию. Суммирование максимальных значений, а не средних неизбежно завышает нагрузку. Если рассматривать любую группу ЭП современного электрического хозяйства (а не 1930— 1960х гг.), то становится очевидной условность понятия «однородная группа». Различия в значении коэффициента — 1:10 (до 1:100 и выше) — неизбежны и объясняются ценологически ми свойствами электрического хозяйства.

В табл. 2.2 приведены значения ЛГС, характеризующие насосы как группу. При углублении исследований KQ4 например только для насосов сырой воды, также может быть разброс 1:10.

Правильнее учиться оценивать Кс в целом по потребителю (участку, отделению, цеху). Полезно выполнять анализ расчетных и действительных величин для всех близких по технологии объектов одного и того же уровня системы электроснабжения, аналогичной табл. 1.2 и 1.3. Это позволит создать личный информационный банк и обеспечить точность расчетов. Метод удельного расхода электроэнергии применим для участков (установок) 2УР (второый, третий… Уровень Энергосистемы), отделений ЗУР и цехов 4УР, где технологическая продукция однородная и количественно меняется мало (увеличение выпуска снижает, как правило, удельные расходы электроэнергии Ауй).

Самостоятельный предварительный расчет потребляемой электрической мощности дома. Советы потребителю

Основным показателем, рассчитываемым в проекте электрики частного дома, является общая потребляемая мощность. Заказав проект электрики, владелец частного дома обязательно получит цифру потребляемой мощности, которая будет в нем указана. Но часто бывает полезно понять ориентировочную потребляемую мощность еще до заказа проекта, на этапе покупки «киловатт». Предварительный расчет поможет Вам определиться с величиной покупаемой мощности (если есть различные предложения), а также осмысленно подойти к своим потребностям в части энергопотребления. Иногда бывает выгоднее отказаться от некоторых энергопотребителей, чем платить за лишние киловатты.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2/м
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

Р – это суммарная мощность для всех электроприборов, Вт;
U — напряжение сети, В;
COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

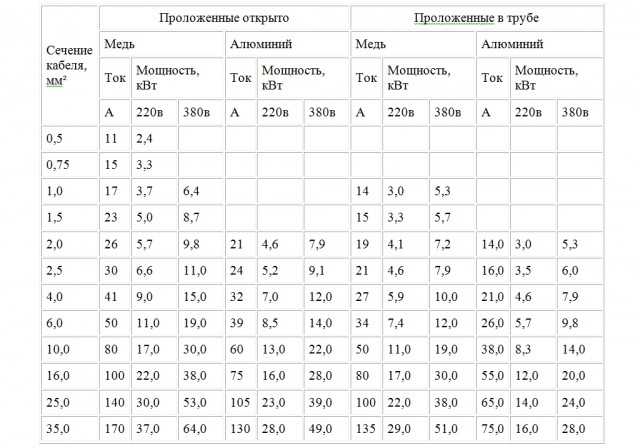

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В	Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220В	Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Чем грозит превышение разрешенной мощности

На текущий момент при обнаружении превышения максимальной нагрузки электрокомпания вводит режим ограничения потребления. Основанием для этого является нарушения обязательств, прописанных в договоре энергоснабжения. Как правило, ограничение потребления это отключение электрического тока. Алгоритм отправки такого уведомления показан на рисунке.

По истечении 10 дней, после отправки уведомления компания производит отключение энергоснабжения. Чтобы избежать этого потребитель должен в десятидневный срок устранить нарушение, после чего обратиться к поставщику услуг для составления соответствующего акта. Подача электроэнергии будет возобновлена после оплаты электрической компании пени в соответствии с договором.

Более серьезные последствия могут возникнуть в том в случае, если помимо нарушения объема выделенной энергии будет выдвинуто обвинение в бесконтрольном потреблении электроэнергии. Основанием для этого будет снятие пломб с вводного автомата. Получить более подробную информацию о последствиях бесконтрольного потребления электричества, правил учета электроэнергии и т.д., можно на нашем сайте.

Условия передачи максимальной мощности от источника энергии к приемнику

Воздушная линия > Цепи переменного тока. Теория.

Условия передачи максимальной мощности от источника энергии к приемнику
Представим источник энергии с ЭДС Е и внутренним сопротивлением схемой замещения (рис. 3.22). Выясним, каково должно быть сопротивление Z=г + jx приемника, чтобы передаваемая ему активная мощность была максимальной.Мощность приемника
Очевидно, что при любом r мощность достигает наибольшего значения при . В этом случае
Взяв от полученного выражения производную по r и приравняв ее нулю, найдем, что Р имеет наибольшее значение при .Таким образом, приемник получает от источника наибольшую активную мощность, если его комплексное сопротивление является сопряженным с комплексным внутренним сопротивлениемисточника:
При этом условии
и коэффициент полезного действия
В электроэнергетических установках режим передачи максимальной мощности невыгоден вследствие значительных потерь энергии. В различного рода устройствах автоматики, электроники и связи мощности сигналов весьма малы, поэтому часто приходится специально создавать условия передачи приемнику максимально возможной мощности. Снижение КПД часто никакого значения не имеет, так как передаваемая энергия мала.Согласование сопротивлений приемника и источника питания в соответствии с (3.50) можно получить и добавлением в цепь элементов, обладающих реактивными сопротивлениями (см. пример 4.6).Иногда сопротивление приемника можно изменять не произвольно, а только с сохранением соотношения между активным и реактивным сопротивлениями, т. е. при . Анализ, который здесь не приводится, показывает, что в этом случае мощность Р максимальна, если равны друг другу полные сопротивления приемника и источника (), при этом
Согласования полных сопротивлений приемника и источника питания можно добиться, включив приемник через трансформатор. В общем случае приемника — разветвленной пассивной цепи Z — это ее входное сопротивление.

Смотри еще по разделу на websor

Переменные токи
Понятие о генераторах переменного тока
Синусоидальный ток
Действующие ток, ЭДС и напряжение
Изображение синусоидальных функций времени векторами и комплексными числами
Сложение синусоидальных функций времени
Электрическая цепь и ее схема
Ток и напряжения при последовательном соединении резистивного, индуктивного и емкостного элементов
Сопротивления
Разность фаз напряжения и тока
Напряжение и токи при параллельном соединении резистивного, индуктивного и емкостного элементов
Проводимости
Пассивный двухполюсник
Мощности
Мощности резистивного, индуктивного и емкостного элементов
Баланс мощностей
Знаки мощностей и направление передачи энергии
Определение параметров пассивного двухполюсника при помощи амперметра, вольтметра и ваттметра
Условия передачи максимальной мощности от источника энергии к приемнику
Понятие о поверхностном эффекте и эффекте близости
Параметры и эквивалентные схемы конденсаторов
Параметры и эквивалентные схемы катушек индуктивности и резисторов

Расчетная мощность для промышленных объектов

Расчетная мощность промышленного предприятия зависит от:

типа продукции;
используемых технологий;
ожидаемой максимальной нагрузки в течение года;
типа выпускаемой продукции;
типа оборудования и степени его адаптации к технологии.

Существует множество методов расчета, все они должны обладать общими свойствами:

простотой вычисления;
универсальностью в определении нагрузок для разных уровней потребления и распределения энергии;
точностью результатов;
легкостью определения показателей, на которых основан метод.

Основные показатели рассчитываются по тем же формулам, но с другими поправочными коэффициентами.

Для трехфазных электромоторов установленная мощность равна:

Р = Рн/(η х cos φ), где:

Рн – номинальный мощностной показатель из техпаспорта;
η – КПД электромотора;
cos φ – мощностной коэффициент.

Увеличение выделенной, согласно техусловиям, мощности необходимо согласовывать с энергоснабжающей организацией. С этой целью проводятся перерасчеты для вводных кабелей и приборов защиты на основе новой установленной мощности. Но решение о выделении зависит от наличия свободных мощностей.

Метод — упорядоченная диаграмма

Кривые для определения эффективного числа электроприемников.

Метод упорядоченных диаграмм является основным при расчете нагрузок. Применение его возможно, если известны единичные мощности электроприемников, их количество и технолс гическое назначение.

Метод упорядоченных диаграмм, рекомендованный Руководящими указаниями по определению электрических нагрузок промышленных предприятий, относится к числу методов, использующих математические методы теории вероятностей. Для метода упорядоченных диаграмм характерно установление приближенной связи расчетной нагрузки Рр с показателями режима работы электроприемников.

Метод упорядоченных диаграмм позволяет наиболее точно и сравнительно быстро рассчитывать нагрузки.

Расчетные кривые метода упорядоченных диаграмм.

Метод упорядоченных диаграмм ( УД) исходит из характеристик индивидуальных графиков нагрузки.

Метод упорядоченных диаграмм, который в 60 — 70 — е годы директивно применяли для всех уровней системы электроснабжения и на всех стадиях проектирования, в 80 — е годы трансформировался в расчет нагрузок по коэффициенту расчетной активной мощности.

Метод упорядоченных диаграмм является основным при определении расчетных нагрузок систем электроснабжения.

Опыт применения метода упорядоченных диаграмм показывает, что вычисление пэф при большом числе и разнообразии электроприемников, имеющихся на промышленных предприятиях, вызывает затруднения ввиду недостаточности исходных данных и громоздкости вычислений.

В основе метода упорядоченных диаграмм лежит представление об электрической нагрузке как о случайной величине, обладающей нормальным законом распределения. Метод основан на установлении приближенной аналитической зависимости между коэффициентом спроса и показателями режима отдельных независимых потребителей.

График нагрузки линии, питающей участок цеха.

В качестве примера применения метода упорядоченных диаграмм ( коэффициента максимума) для определения расчетной нагрузки действующего или проектируемого предприятия рассмотрим график нагрузки линии ( рис. 5.5), питающей 154 двигателя участка цеха металлообрабатывающих станков.

В качестве примера применения метода упорядоченных диаграмм ( коэффициента максимума) для определения расчетной нагрузки действующего или проектируемого предприятия рассмотрим график нагрузки линии ( рис. 3.6), питающей 154 двигателя участка цеха металлообрабатывающих станков.

В качестве примера применения метода упорядоченных диаграмм ( коэффициента максимума) для определения расчетной нагрузки действующего или проектируемого предприятия рассмотрим график нагрузки линии ( рис. 4.6), питающей 154 двигателя участка цеха металлообрабатывающих станков.

График нагрузки линии, питающей участок цеха.

Расчетная мощность общественных зданий

В целом для общественных зданий применяется формула:

Р = Ргр х k x а, где:

Ргр – установленная мощность группы приемников в кВт,
k – коэффициент одновременности для этой группы,
a – коэффициент использования номинальной мощности для данной группы приемников.

Оба коэффициента находятся в специальных таблицах.

С учетом фактора спроса на электроэнергию используется другое выражение:

Р = Kс х Ргр, где Kc – коэффициент спроса (определяется по таблице).

Величина Кс для нежилых объектов колеблется от 0,2-0,4 до 1.

В методе коэффициента спроса расчетная нагрузка не зависит только от количества установленных приемников. Это связано с различными коэффициентами спроса. Для больших объектов с множеством разнообразного оборудования следует принимать меньшие значения Кс.

В непромышленных зданиях: офисах, школах, больницах, театрах, гостиницах и т. д., где доминируют осветительные приемники и нагревательные устройства, предполагают, что cos φ = 1.

Расчетная мощность здания коммунального хозяйства (котельные, насосные станции) должна определяться на основе данных каталога изготовителей электрических устройств, планируемых к установке, в соответствии со следующими формулами:

реактивная мощность одного приемника:

Q1 = tg φ х Р1.

для группы:

Q = Кс х Qгр, где:

для Qгр складываются все вычисленные значения отдельных приемников,
Кс – коэффициент спроса.

активный мощностной показатель для группы:

Р = Kс х Ргр.

общая мощность:

S = √(Р² + Q²).

Важно!
Исходя из приведенных значений мощностей, вычисляется tg φ для группы: tg φ = Q/P. Если его значение больше указанного в технических условиях для подключения, принимается решение о компенсации реактивной мощности

Для трансформаторной подстанции, с которой будут питаться жилые и коммунальные здания, расчетная мощность определяется:

S =√(P² + Рз² + Рос²) + (Q² + Qз² + Qос²), где:

P и Q – показатели для зданий коммунального хозяйства;
Рз и Qз – для жилых зданий;
Рос и Qос – для установок уличного освещения.

Расчет необходимой мощности

Чтобы определить, сколько вам нужно электроэнергии, нужно сложить мощность всех потребителей. Например:

водонагревательный бак (бойлер) – 1-2 кВт;
холодильник – 1 кВт;
кондиционер – 2,5 кВт;
Компьютер – 0,4 кВт;
Освещение – 0,1-1 кВт;
И др.

Это называется P_уст – установленная мощность, т.е. сумма кВт всех потребителей. В данном случае уже нужно более 5-ти кВт, значит, что выделенной мощности в 3 кВт просто не хватит. Для снижения потребляемого тока при той же мощности стоит перейти на 3-фазную сеть. Это даст возможность распределить потребителей по трём фазам. Да и мощную нагрузку (более 5 кВт) нельзя подключать по одной фазе, это запрещено ПУЭ (а современной электроплита может потреблять и 9 кВт).

Важно! Не увеличивайте максимальную мощность за счет замены автоматов или пробок на бОльшие. Больше чем 25 Ампер в быту не стоит использовать вообще, если проводка не заменена на новую (с соответствующим сечением кабеля). Автоматический выключатель защищает электропроводку, если он не сработает во время – проводка начнет плавиться, может произойти пожар

Если вы заменили проводку на более мощную (в домах и квартирах выше 2,5 мм 2 редко устанавливают) – это еще не залог надежной работы. В старых квартирах со щитка приходит провод 2,5-4 мм 2 алюминия. Он может легко отгореть

Автоматический выключатель защищает электропроводку, если он не сработает во время – проводка начнет плавиться, может произойти пожар. Если вы заменили проводку на более мощную (в домах и квартирах выше 2,5 мм 2 редко устанавливают) – это еще не залог надежной работы. В старых квартирах со щитка приходит провод 2,5-4 мм 2 алюминия. Он может легко отгореть.

При этом следует учитывать, то, сколько приборов вы одновременно включаете. Есть такое понятие как «коэффициент использования мощности», для жилых помещений он равен 0,8-0,9. Цифры могут отличаться в зависимости от того, как вы используете электроэнергию. В нежилых помещениях и на производстве К_{использования} стремится к 1.

Pвыд=Kисп*Pуст

Расчетная мощность жилых зданий

Установленная мощность в жилом здании определяется на основе суммы потребительских номинальных мощностей всех электроприборов и установок, а расчетная – с учетом ожидаемого коэффициента одновременности их включения.

Каждый абонент имеет акт разграничения, в котором записана установленная мощность и расчетная. Для домов и квартир эти величины отличаются. В дома и некоторые квартиры обычно подводятся три фазы, что позволяет увеличить потребляемый (расчетный) показатель. Однофазный ввод значительно ограничивает потребление. Контролирует нагрузку защитное оборудование, отстроенное от максимально возможных токов.

В случае если в доме или квартире нет силовой установки, расчетная энергия определяется по формуле:

Р1 = Рмакс + М х Рчел, где:

Рмакс – мощность самого большого приемника, установленного в квартире,
М – число жителей,
Рчел – расчетная мощность на одного человека (например, 1 кВт);

Важно!
Данная формула не учитывает обогрев жилых помещений

Расчетная мощность кабеля электропитания многоквартирного здания производится с учетом количества квартир:

Р = Р1 х n x k + Ра + Рл, где:

n – число квартир,
k – коэффициент одновременности (он находится в пределах от 0,6 до 0,8),
Ра – установленная мощность административных электроприемников,
Рл – лифтов.

Если данных нет, то Ра берется равным 0,5 кВт, Рл = 20 кВт.

При электрообогреве Ро = Р + К1 х ΣРкв, где:

Р – расчетная мощность без электрического отопления,
К1 – коэффициент одновременности тепловой нагрузки в n квартирах,
Ркв – энергия отопления в одной квартире, кВт.

Важно!
Точное определение расчетной мощности, необходимой для обогрева помещений требует подробных расчетов, которые выполняются совместно со строителями и проектировщиками зданий. В жилых домах с преобладающими нагревательными элементами cos φ = 1

Расчетный мощностной показатель для группы зданий находится по эмпирической формуле:

Рз = 0,95 х k x ΣР, где Р – энергия для одного здания.

Какой мобильный кондиционер лучше купить

При всем многообразии мобильного оборудования, применяемого для кондиционирования воздуха, его можно разделить на две большие группы:

мобильный моноблок;
мобильная сплит система.

Мобильный моноблок

Главное отличие моноблока – единый корпус, в котором размещаются все необходимые узлы и агрегаты. В этом смысле он напоминает оконные кондиционеры. Конструктивно он разделен на два больших отсека. Вверху располагается испаритель с вентиляционным оборудованием. Снизу помещаются компрессор, конденсатор и вентилятор охлаждения.

К нижнему отделению подключаются два гофрированных рукава, свободные концы которых выводятся на улицу. Для этого можно использовать открытое окно или специальные отверстия в стене. По одному из воздуховодов с улицы всасывается свежий воздух, который забирает тепло от конденсатора и выводится обратно по другому рукаву.

Через верхний отсек циркулирует воздух помещения. Он охлаждается при контакте со стенками испарителя. Большинство производителей устанавливают на входном отверстии фильтр, который препятствует загрязнению поверхностей теплообмена, заодно очищая атмосферу в доме. Конденсат, образующийся при охлаждении воздушного потока, собирается в специальную емкость, которую нужно периодически опорожнять, если не предусмотрен иной способ удаления жидкости.

Некоторые модели способны не только охлаждать внутренний воздух помещения, но и обновлять его, забирая свежий поток с улицы. Для этого может потребоваться дополнительный рукав. Для уменьшения потерь тепла через приоткрытое окно известные производители предлагают приобрести специальные шлюзы или вставки с отверстиями по диаметру используемых шлангов.

Мобильная сплит система

Оборудование этого типа состоит из двух отдельных блоков. Первый из них устанавливается внутри здания и содержит в себе компрессор, холодильный аппарат и вентилятор. Второй выносят на улицу. В нем размещается конденсатор и еще один вентилятор. Обе части кондиционера связаны между собой гибким рукавом, внутри которого проложены шланги с циркулирующим фреоном и электрический кабель.

Для удобства транспортировки корпуса блоков имеют ролики и ручки. Для возможности временной фиксации наружного отсека на стене или иных капитальных конструкциях нередко используют кронштейны с шурупами или стропы.

Инверторный кондиционер или обычный

Принцип работы компрессора традиционных кондиционеров не предполагает возможность регулирования режима его работы. Он бывает либо включенным, либо выключенным. Частая смена состояния негативно отражается на сроке службы оборудования.

Устройства, оборудованные высокочастотным преобразователем тока (инвертором), способны плавно изменять скорость вращения двигателя, что дает им существенные преимущества.

Основные из них:

высокая точность поддержания заданного температурного режима;
отсутствие пиковых нагрузок снижает уровень шума;
наблюдается экономия электроэнергии порядка 30-35% в сравнении с обычными кондиционерами той же мощности.

У инверторных кондиционеров есть лишь один существенный недостаток – они нестабильно работают в условиях колебаний напряжения в сети. Для загородных поселков такая ситуация продолжает оставаться нормой, а именно там чаще всего и нужны мобильные устройства.

Как подобрать мощность мобильного кондиционера

При выборе кондиционера в первую очередь следует обратить внимание на его мощность. Она напрямую связана с производительностью оборудования и его способностью поддерживать в доме необходимый микроклимат. Надо учесть:

Надо учесть:

объем помещения;
общую площадь оконных проемов;
их расположение относительно солнца;
наличие в комнате иного оборудования, способного генерировать тепло.

При грубых подсчетах пользуются упрощенной зависимостью, получаемой из расчета, что на каждые 10 м2 площади нужен 1 кВт мощности кондиционера. Для более точных подсчетов рекомендуется применить формулу:

P = SHq + Q₁

где:

P – минимально необходимая мощность кондиционера, Вт;
S – площадь помещения, м2;
H – высота потолка, м;
q – коэффициент, учитывающий солнечную освещенность комнаты, Вт/м3;
Q₁ – сумма тепла, поступающего от людей и бытовой техники.

Показатель q принимают равным:

30 для комнат, ориентированных окнами на север или в случаях, когда прямой солнечный свет перекрывают здания или деревья;
35 для помещений с нормальным дневным освещением;
40 для комнат с панорамным остеклением или ориентированных строго на юг.

При нахождении Q₁ считают, что поступление тепла составляет:

от человека 130 Вт;
компьютера до 400 Вт;
телевизора 700 Вт.

Определившись с мощностью, можно приступать к выбору конкретного оборудования.

Как выбрать сечения кабеля?

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

Вид и тип изоляции электрической проводки;
Длина участков;
Способы и варианты прокладки;
Особенности температурного режима;
Уровень и процент влажности;
Максимально возможная величина перегрева;
Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Таблица: Сечение кабеля для закрытой и открытой проводки

Видео: Как выбрать сечение провода?

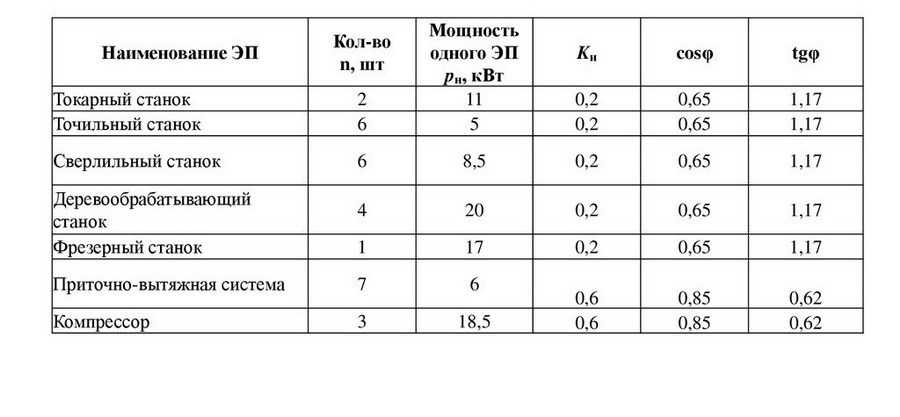

Знакомство с коэффициентом спроса и использования

Любой производственный процесс связан с применением электричества как основного источника энергии, представить металлургический или машиностроительный завод без электрических машин невозможно. Каждый из электроприёмников имеет не только активную составляющую потребляемой мощности, но и реактивную. И оттого какие машины и устройства в большинстве случаев используются на том или ином производстве инженеры выполняют проектирование, применяя не один десяток показателей. Одним из таких важных показателей для расчёта электрических цепей являются коэффициенты спроса и использования. Такие параметры очень важны при проектировании, а также для дальнейшей эксплуатации предприятия.

Часы для расчета фактической величины мощности на розничном рынке

Как измерить потребляемую мощность и проверить счётчик Как измерить потребляемую мощность и проверить счётчик Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки. Для определения расхода электроэнергии потребляемая мощность. Остановимся на потребляемой мощности подробней. Сейчас много бытовой техники. Указаны примерное время работы в часах и месячный расход электроэнергии. Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

Заводы цветной металлургии

В данном разделе вы можете встретить один из самых низких показателей во всей таблице. Несмотря на то что там установлены зачастую очень требовательные к электричеству сушильные барабаны, у лаборатории на заводе цветной металлургии коэффициент спроса составляет всего 0.25. Но не стоит думать, что по всему заводу нет требовательных к электроэнергии цехов и помещений. Например, цех электролиза имеет показатель 0.7, что довольно много. И здесь не нужны даже сушильные барабаны, чтобы добиться такого показателя

В общем, приходится принимать во внимание очень многие аспекты, чтобы точно указать правильный коэффициент спроса, с которым затем смогут работать электрики
