Коллектор теплого пола valtec с расходомерами и без, балансировка

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора. В отапливаемых помещениях монтируются сами терморегуляторы

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

за занавесками

под прямыми лучами солнца

в местах с высокой влажностью

вблизи посторонних источников света или тепла

на сквозняке

на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

управлять несколькими сервоприводами

отображать текущую температуру

устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t₁ — t₂).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT Watch this video on YouTube

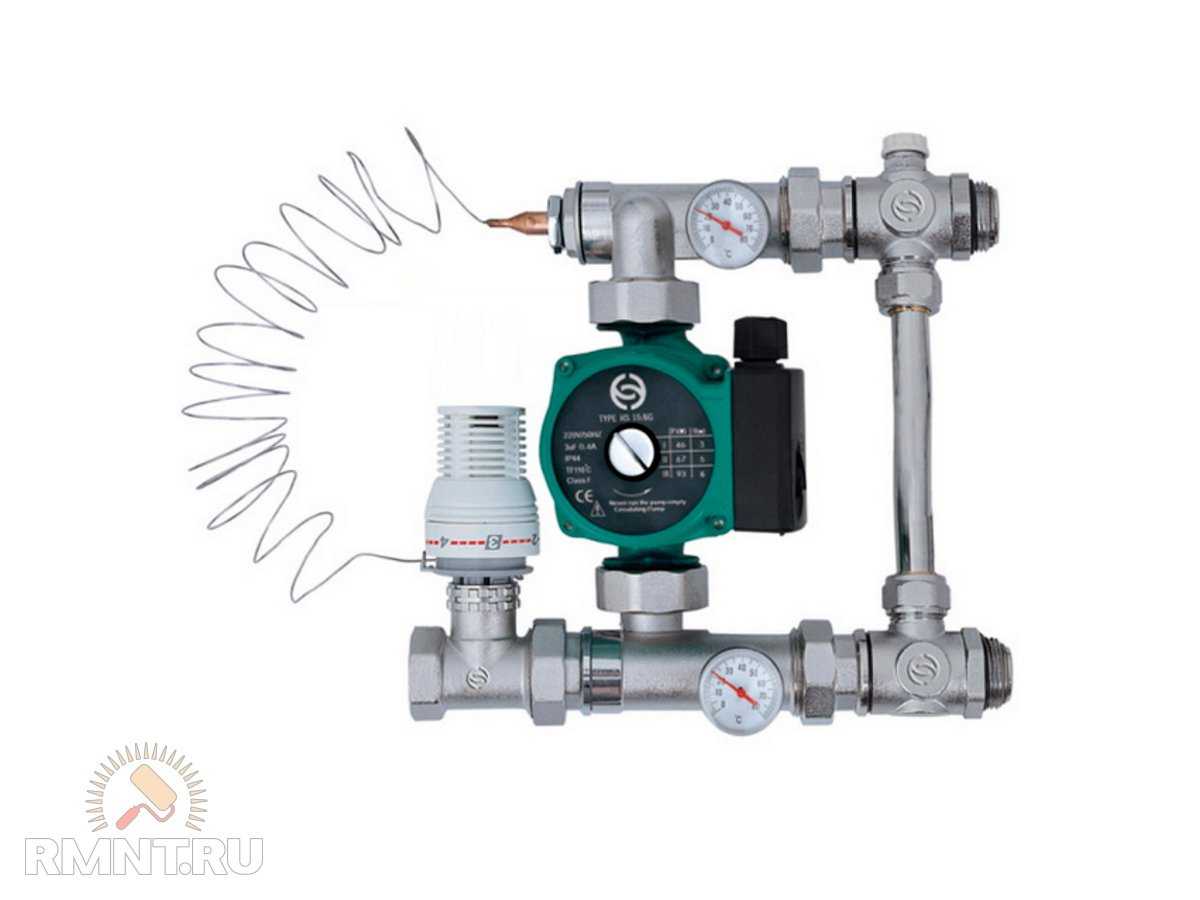

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

давление в рабочем состоянии — максимальное значение 10 бар;
температурный уровень — +90 градусов (максимум);
диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

диаметр изделия — 1 или 1, 25 дюйм;
количество отводов — от 3 до 12;
давление (рабочее значение) — 10 бар;
максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Назначение и виды расходомера

Чтобы добиться одинакового расхода энергии теплоносителя во всех контурах системы, необходимо иметь данные о количестве расхода теплоносителя и возможность их изменять.

Расходомер для установки на коллектор теплого пола, который вкручивается в каждый задействованный подающий или обратный патрубок, позволяет получить данные о скорости водного потока в каждом отдельном контуре. Функциональность узла с расходомером обеспечивается при помощи вентиля, который изменяет просвет трубы и ограничивает подачу теплоносителя.

В разнокалиберных системах теплых полов установка расходомеров с перекрывающим вентилем позволяет уравновесить тепловую мощность контуров с разным гидродинамическим сопротивлением.

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит

При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими

Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Что такое коллекторы для теплого пола и зачем они нужны

Водяной подогрев пола требует укладки большого количества труб. Так как трубы используются небольшого диаметра, они имеют высокое гидравлическое сопротивление. Чтобы котел мог «продавить» теплый пол и чтобы пол был более-менее равномерно прогрет, длина одной трубы ограничена. Теоретически максимальная длина одного контура (трубы) составляет 120 метров. На практике советуют делать не более 70-90 метров. Даже на 90 метрах, пока вода добежит до конца трубы, значительно остывает.

Коллектор Valtec нужен для подключения контуров к трубопроводу подачи и обратки

Так вот, таких контуров даже в одной комнате может быть несколько. А если подогрев делать в нескольких комнатах? А если еще и этажей несколько? Может набраться десяток контуров или даже больше. Все зависит от площади подогрева. Все эти трубы к котлу напрямую не подключишь. Вот для этого и нужны коллекторы — для подключения контуров теплого пола. В самом простом варианте коллектор — это две трубы — на подаче и на обратке — с приваренными к ним отводами. К этим отводам и подключаются контуры теплого пола. Могут еще стоять запорные клапаны, чтобы можно было перекрывать подачу воды в конкретной петле.

Не Валтек, но один из самых простых коллекторов. Только отводы и запорные клапаны

Но подача и сбор теплоносителя — не все функции, которые обычно выполняет коллектор. Длина подключаемых к коллектору контуров может значительно отличаться. Если коллектор — просто отводки труб, в более короткие и более длинные поступает одинаковое количество теплоносителя. Это приводит к тому, что местами пол слишком горячий, местами — холодный. Чтобы можно было регулировать температуру (опосредованно) ставят расходомеры или регулировочные вентили. Они позволяют в ручном или автоматическом режиме сбалансировать потоки так, что температура пола во всех зонах практически одинаковая. С их помощью можно сделать в конкретной зоне потеплее. Но не потому что так получилось, а потому что так хочется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

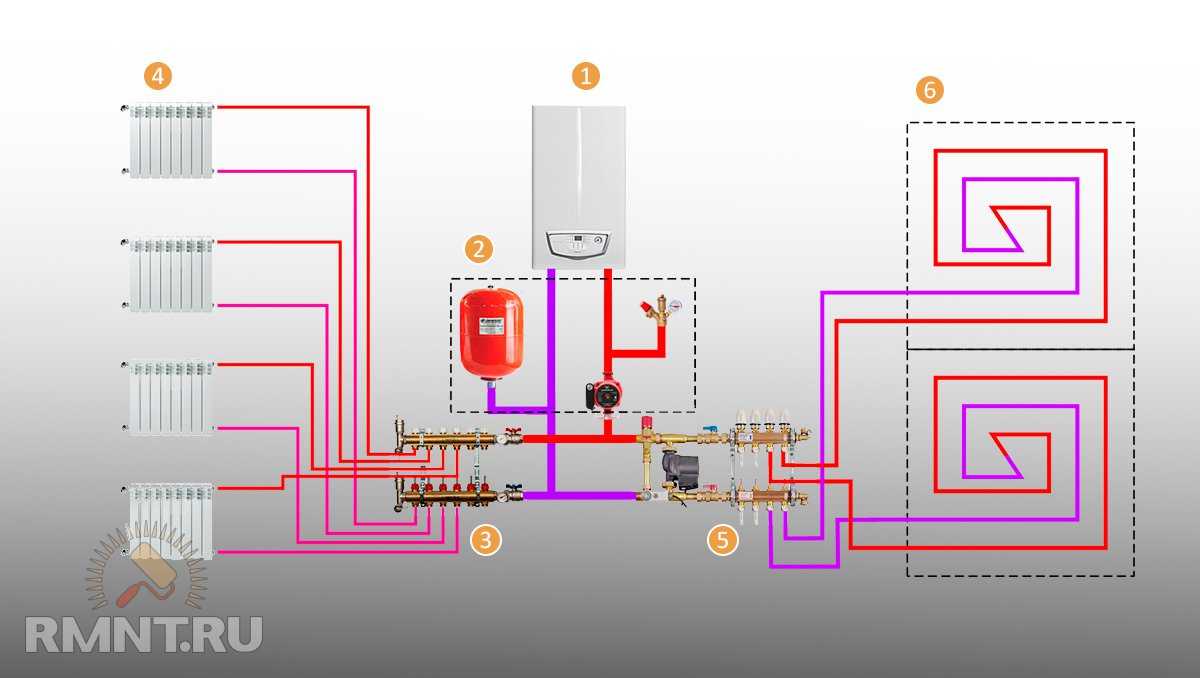

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

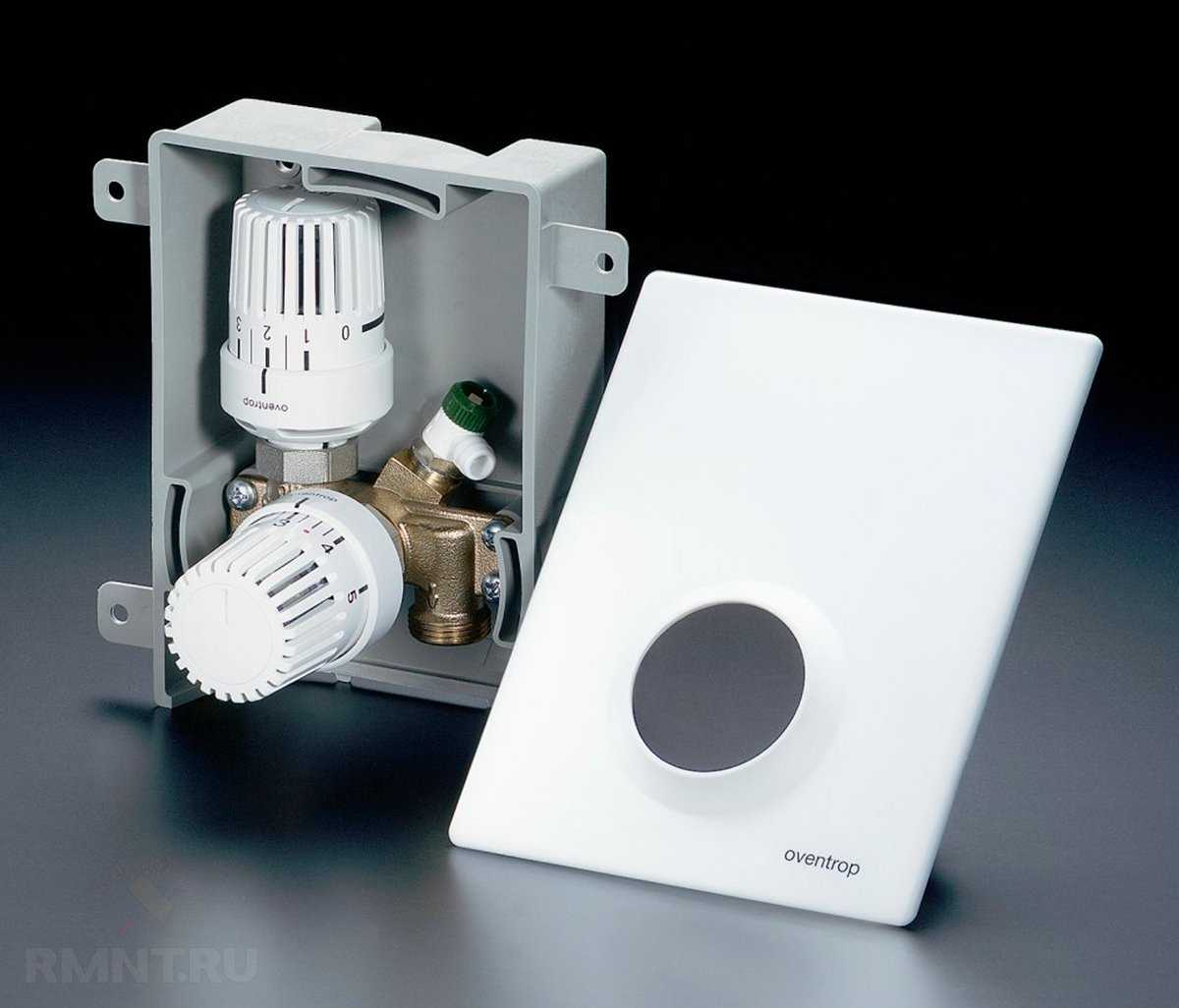

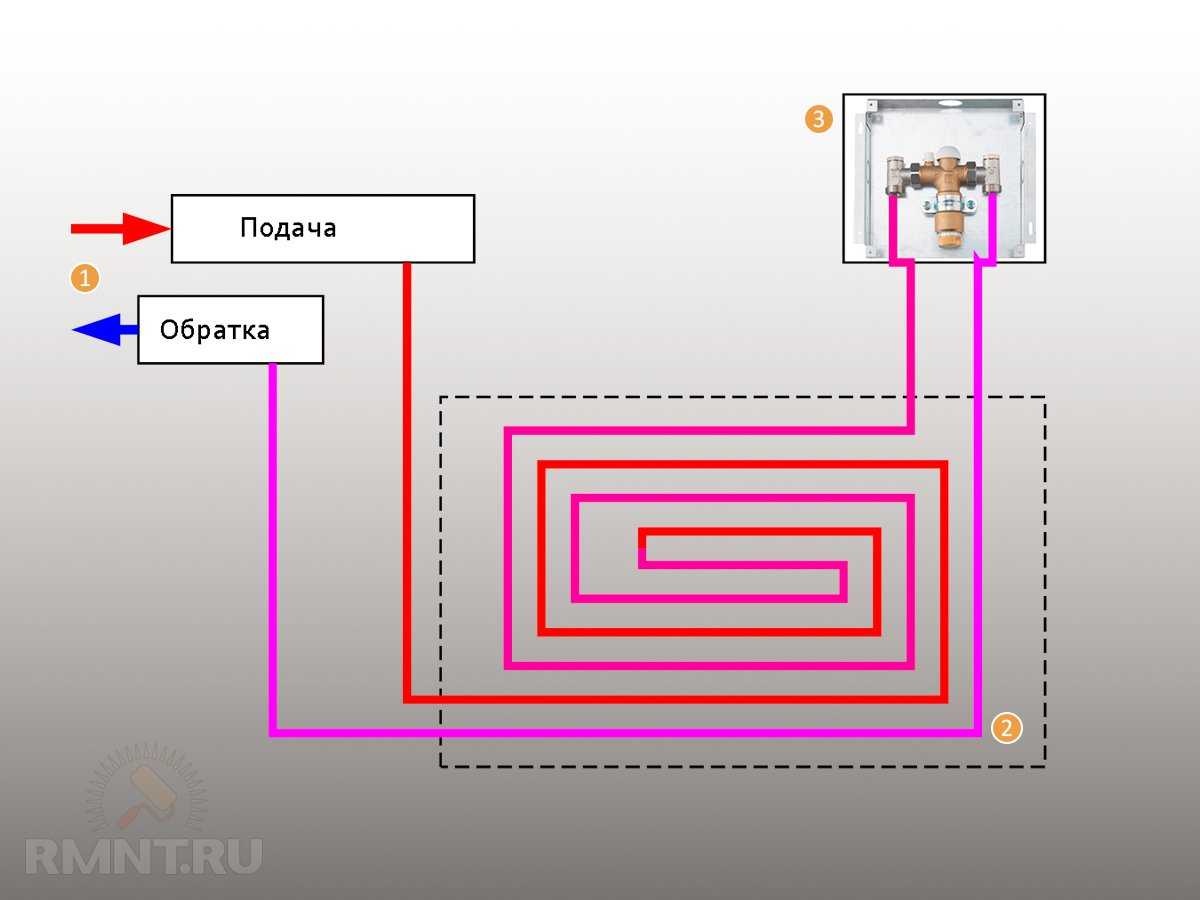

Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Элементы коллектора и для чего они нужны

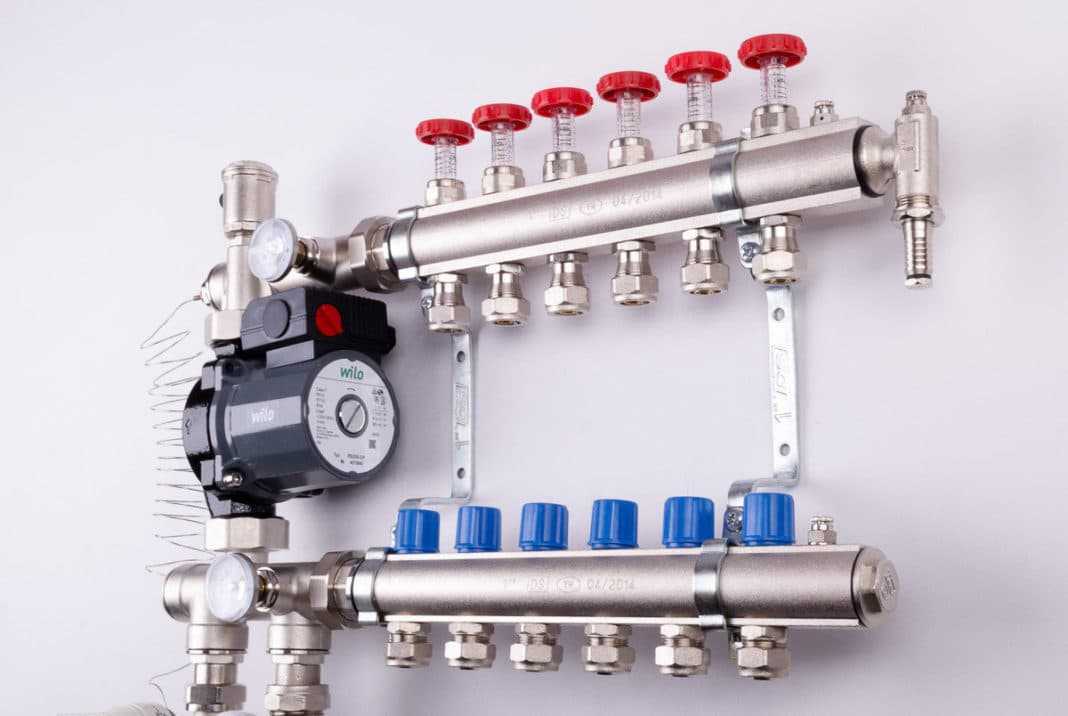

Кроме непосредственно гребенок теплого пола коллекторный узел может включать в себя следующие элементы:

Узел подмеса с трехходовым краном;
Клапаны регулировки расхода;
Циркуляционный насос;
Если есть необходимость, то отдельные гребенки для радиаторного отопления;
Группа автоматизации или установки параметров.

Подогретый теплоноситель подается в смесительный узел, который входит в состав коллекторной группы. Он необходим для смешения горячего и холодного теплоносителя (из обратки) для поддержания необходимой температуры в контуре теплого пола. О нем мы говорили в одной из предыдущей статей, изучить о нем информацию можно здесь . Гребенка же производит распределение теплоносителя по отдельным контурам и управление подачей.

Как уже говорилось выше и рассматривалось ранее, постоянное перемещение теплоносителя обеспечивается за счет работы циркуляционного насоса.

Коллектор для теплого пола может быть приобретен как полностью готовый, так и по отдельности каждый из элементов.

Помимо прочего коллекторный узел должен включать в себя измерительные приборы давления и температуры для осуществления контроля и регулировки этих параметров. По рекомендациям температуру в контурах теплого пола необходимо поддерживать не выше 55⁰С, но из практики можно сказать, что современные металлопластиковые трубы для теплого пола способны выдержать температуру до 90⁰С.

После того, как коллекторный шкаф со всем оборудованием установлен, необходимо провести опрессовку всех контуров для поиска возможных дефектов. Мы рассматривали ранее этот процесс, поэтому не будем углубляться в его особенности и советуем посмотреть профильную статью.

Особенности расходомеров коллектора

Характеристики технических сторон ротаметров для теплых полов:

функционируют полностью автономно, не требуют каких-либо источников питания;
дают возможность использовать теплоноситель в максимальных объемах при минимально возможном расходе. Таким образом, в помещении, квартире, доме, еще больше понижаются энергозатраты остальных нагревателей, иного отопления. А также освобождаются дополнительные ресурсы, которые можно применить на другие цели;
приборы способные обеспечивать полный контроль над количеством теплоносителя, поступающим в трубки отопительного контура пола;
монтаж чрезвычайно простой: изделие вкручивается в уже существующее под него посадочное место в коллекторе. Такая же элементарная балансировка: вентилем, регулировочными кольцами. При этом выставленные уровни видны на шкале;
не требует особого обслуживания. Единожды выставленное положение поршня держится, пока его не изменит пользователь.

Важной особенностью является то, что расходомер устанавливается вместе с коллектором — эти два узла взаимосвязанные, именно ими контролируют, эффективно и просто настраивают, балансируют водяной отапливаемой пол

Устройство и виды расходомера

Номинально расходомер для теплого пола предназначен для измерения расхода теплоносителя, то есть он фиксирует объем теплоносителя, который проходит через точку подключения в единицу времени. Этот измерительный прибор еще называют ротаметром.

В продаже имеются ротаметры разных моделей. Есть такие, что выполняют одну только функцию измерения. Для такого ротаметра дополнительно устанавливают перекрывной вентиль. Такой узел регулируется вручную. При настройке системы оператор прикрывает или приоткрывает вентиль в зависимости от показаний расходомера. Есть разнообразные модели с вмонтированным вентилем. Некоторые из них позволяют осуществлять автоматическое регулирование потока теплоносителя.

Поплавковый ротаметр с пластиковым корпусом

В системах теплых полов обычно используют поплавковые ротаметры. В металлическом или пластиковом корпусе находится прозрачная поликарбонатная колба. Скорость циркуляции теплоносителя определяется поплавком, находящимся внутри колбы. Принцип работы его основан на скорости всплывания поплавка в постоянно поступающей и топящей (обтекающей) его жидкости. Эту схему можно назвать вечно всплывающим поплавком. Пружина пытается вернуть поплавок на место. Чем сильнее поток, тем больше притапливается поплавок.

Поплавковый ротаметр вкручивается вертикально на подающем коллекторе. Классическая схема комплектации гребенки (коллекторов) – это расходомеры с вентилями на подающем коллекторе и термостаты на обратном.

Виды

Конструкция разных моделей комбинированного типа измерительно-регулировочных поплавковых водомеров почти не отличается:

Типы водомеров по функциональности для коллектора отопительного пола:

измеряющий — к нему надо устанавливать перекрывной клапан, вентиль которого для настройки поворачивает пользователь в зависимости от показываемых водомером значений;
регулирующий — только для распределения теплоносителя;
комбинированный — совмещены два типа, с вмонтированным вентилем. Некоторые модели могут производить автоматическую настройку.

Для напольного обогрева чаще всего используют первый и второй типы поплавковых ротаметров.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
Трехходовой клапан перекрывает подачу холодной воды.
В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Функциональность расходомера

Ротаметр или, если давать полное определение этому узлу, поплавковый ротаметр, на первый взгляд, обычное механическое устройство. В основу конструкции изделия входит пластмассовый корпус (встречаются модели из латуни), внутри которого размещен полипропиленовый поплавок. Корпус оснащен прозрачной колбой, на которой нанесена разметочная шкала. Перемещение поплавка вверх-вниз внутри прибора указывает на определённое значение на шкале, по которому можно судить об объёме теплоносителя, циркулирующего в системе трубопроводов — достаточно ли его для полноценной работы отопительных контуров.

Традиционный расходомер для коллектора теплого пола в различных вариантах исполнения: слева — в пластиковом корпусе, справа — латунный.

С точки зрения теории, система отопления может работать и без этого прибора. В этом случае придется вручную регулировать объём поступающей в контур воды, основываясь на личных ощущениях при изменении температуры воздуха в помещении.

отдельные контуры водяного пола будут снабжаться теплоносителем без учёта особенностей помещения, в результате чего значения температуры напольной поверхности отапливаемых комнат будут различаться;
расход энергоносителя, используемого для работы нагревательных приборов (электричество или газ), будет повышенным.

К примеру, вы планируете отапливать одновременно ванную и детскую комнату. Автономный газовый котел будет греть воду для ванной и детской одинаково, в одном температурном режиме. Однако, ванная комната меньше по площади, и для ее обогрева потребуется меньше котловой воды, чем для снабжения теплого пола в детской. Добиться оптимального снабжения теплоносителем теплых полов в каждом помещении можно с помощью расходомера. Следовательно, за счет работы этого устройства удастся добиться в ванной и детской комнате индивидуальных для комфорта значений температуры.

Оценивая работу и принцип действия устройства, можно сделать следующие выводы:

прибор функционирует полностью автономно, не требуя дополнительных источников питания;
принцип работы расходомера позволяет создать оптимальный расход теплоносителя для отопительных контуров, существенно снижая энергозатраты нагревательных приборов;
конструкция прибора обеспечивает визуальный контроль над количеством воды в трубопроводах;
коллектор вместе с расходомерами для теплого пола существенно облегчает контроль над работой всей системы, прост в установке и неприхотлив в обслуживании.

Схема с двухходовым клапаном

Устанавливают его на подаче от нагревательного прибора. В месте перемычки между подающим трубопроводом и обратной линией монтируют балансировочный регулируемый клапан. Его настраивают в соответствии с требуемой температурой подаваемой воды обычно при помощи ключа — шестигранника. Он нужен для регулировки количества холодного теплоносителя.

Датчик температуры размещают после насоса, а тот в свою очередь перемещает воду в направлении гребенки. Только теперь меняется интенсивность движения нагретого теплоносителя от котла. Таким образом, температура подаваемой воды изменяется на входе насоса, при этом холодный поток настроен и стабилен.

Подмес происходит всегда и вода от котла не попадает напрямую в контуры, поскольку это невозможно. Такую схему можно считать более надежной. Но следует отметить, что смесительная группа, оснащенная двухходовым элементом, способна обогреть 150 – 200 «квадратов» площади, поскольку не существует клапанов большей производительности.
