Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Первый запуск

Перед первым запуском газового водонагревательного котла требуется проверка правильности установки, монтажа, с соблюдением всех инструкций. Установленный котел должен быть осмотрен инспектором газовой службы и опломбирован. После чего можно приступать к подготовке к первому запуску. Перед запуском проводят настройку автоматики с выставлением требуемых параметров, руководствуясь прилагаемой к котлу инструкцией по эксплуатации.

Заполнение системы теплоносителем

Шаг первый — производится наполнение системы водой или иным теплоносителем. Проверяется весь циркуляционный контур на наличие или отсутствие «воздушных» пробок в системе.

При наличии — воздушные пробки обязательно надо стравить, выпуская медленно воздух через специальный клапан. Чаще всего такой имеется на нагревательных элементах

Травление нужно проводить с осторожностью, с готовностью вовремя перекрыть клапан

Проверка подводящих коммуникаций

Шаг второй — проверка газовых труб, клапанов, запорной арматуры на отсутствие утечек. Проверка проводится работником газовой службы. Но если чувствуете специфический запах газа, до приезда специалиста можете проверить самостоятельно и обнаружить место утечки. Для этого используется обычный мыльный раствор.

Путем нанесения его на места сварных швов, на сочленение труб и запорной арматуры, можете обнаружить утечку газа.

Включение котла в работу

Шаг третий — непосредственный запуск самого газового водонагревательного котла. Проводится строго по прилагаемой инструкции. Если не можете самостоятельно разобраться, то лучше обратитесь к специалистам, имеющим допуск к такому роду работ.

Отключение котла

По окончании отопительного сезона, если котел не планируется для использования в системе горячего водоснабжения, то его надо отключить на длительный период. Для этого следует выполнить несколько простых действий:

• перекройте подачу газа, убедитесь, что горелка в котле погасла полностью;
• отключите подачу электроэнергии на автоматический розжиг и автоматику;
• перекройте подачу воды на отопление и водоснабжение.

Особых дополнительных действий не требуется. Не стоит сливать всю систему циркуляции теплоносителя — во избежание появления коррозии.

Котельная, вентиляция и дымоход

Общее обслуживание оборудования котельной проводят с ежегодной периодичностью. Эта часть включает внутренний осмотр и/или разработку хода запорной арматуры, в обслуживаемых заслонках и вентилях также заменяются сальниковые уплотнители.

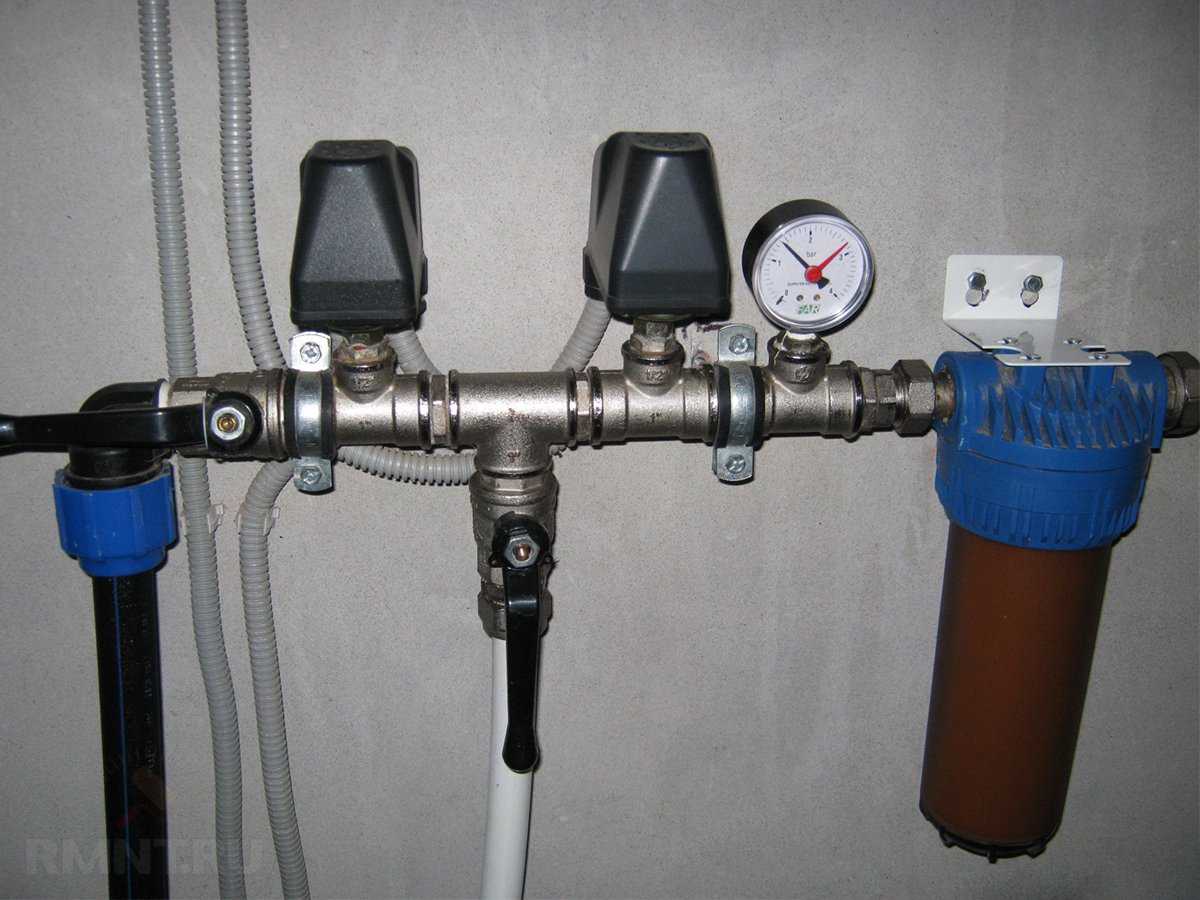

Параллельно чистят фильтры циркуляционного насоса и системы водоподготовки. В том числе проверяется и калибруется вся прочая арматура обвязки котла: редукторы давления, обезвоздушивающие клапаны и автоматика.

К специальным мероприятиям по обслуживанию помещения котельной относятся работы по внутреннему обустройству и ремонту, замена неисправных узлов и пуско-наладочная подготовка. В зависимости от типа используемого топлива, котлы могут требовать проверки герметичности камеры сгорания и плотности соединений дымоходного канала.

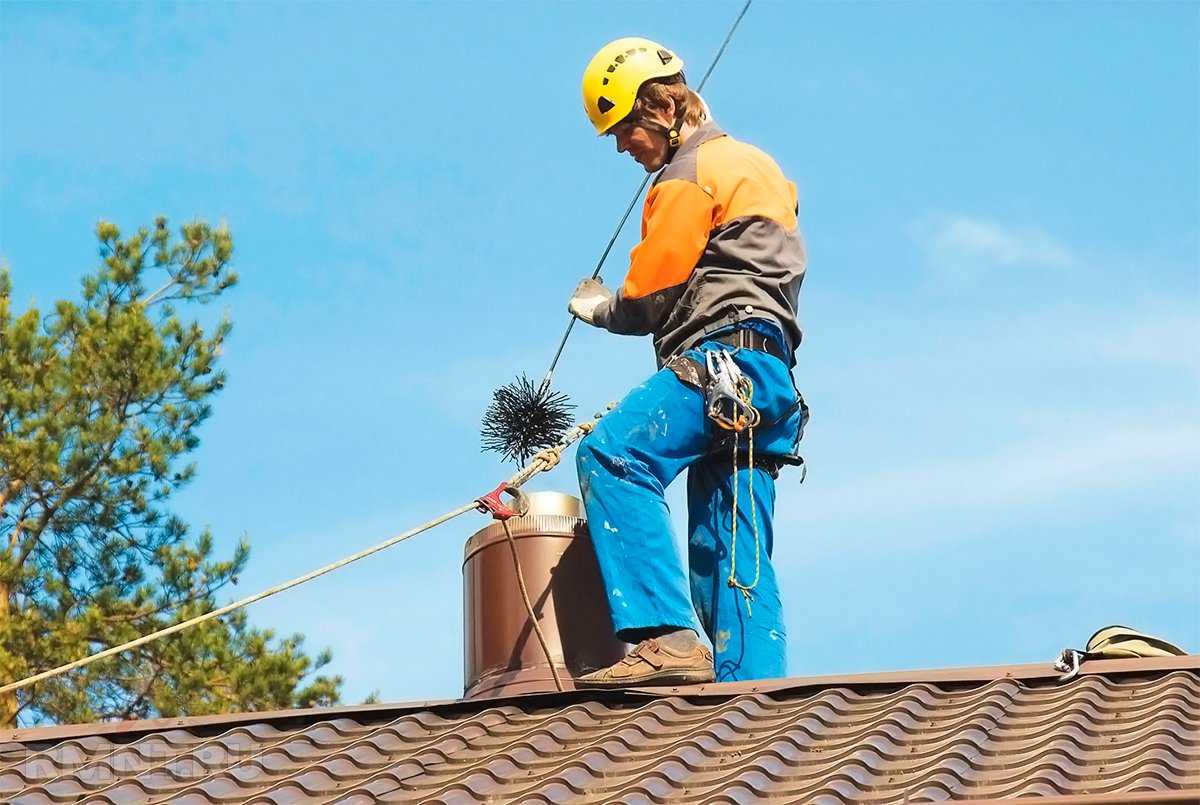

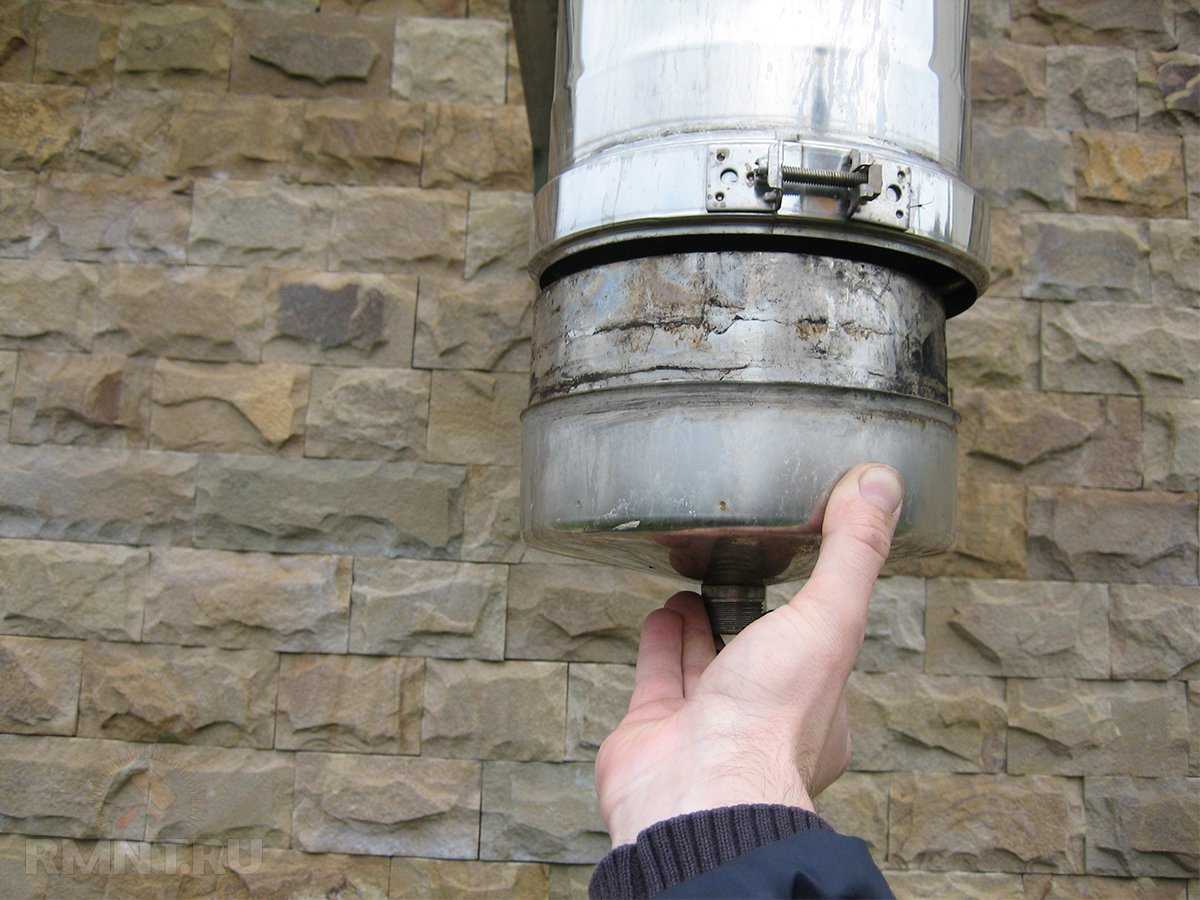

К одним из наиболее специфичных элементов обслуживания относится ревизия шиберных и запорных редукторов, автоматических систем подачи топлива и подпитки системы давлением.

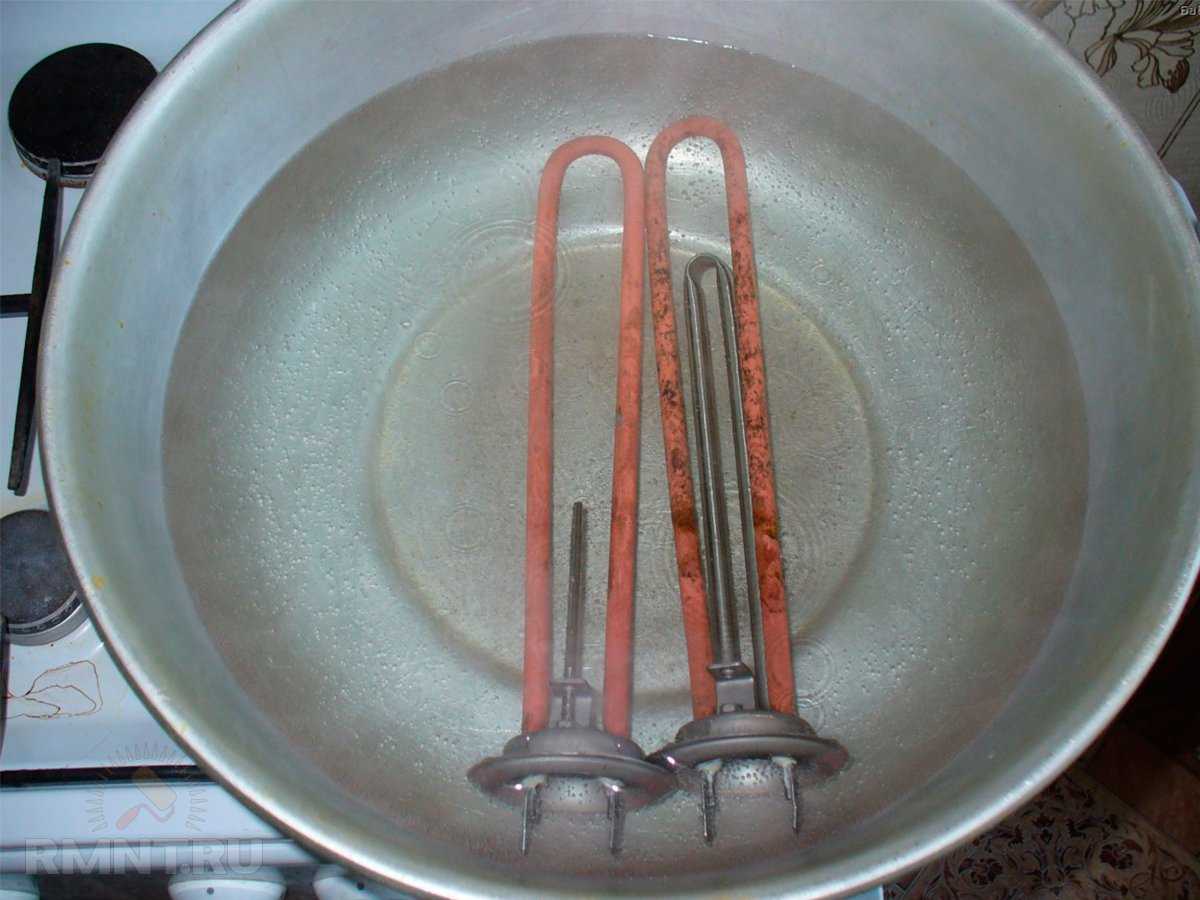

В электрических нагревательных приборах раз в 2–3 года следует очищать от накипи нагревательный элемент и температурный щуп.

Отдельной статьёй в плане обслуживания стоит система подачи воздуха. При наличии забора с улицы или принудительном его нагнетании требуют внимания как электрические двигатели, так и сама система каналов. Даже приточные каналы пассивной вентиляции не будет лишним проверить на предмет засоров, случающихся, например, при поселении в них животных.

Котлы на твердом топливе

Твердотопливные генераторы тепла представлены в трех разновидностях – прямого горения, пиролизные и пеллетные. Популярность оборудования данного типа объясняется дешевизной эксплуатации, так как дрова и уголь на порядок дешевле прочих видов энергоносителей. Особняком здесь стоит природный газ в России: однако если подсчитать все расходы на его подключение, то необходимой для этого суммы денег иногда хватает на приобретение и монтаж котла отопления в частном доме. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.

Есть и обратная сторона медали — функционирует подобное оборудование наподобие традиционных печек. Для заготовки и загрузки дров потребуется тратить достаточно много усилий. Чтобы обеспечить долговечность и безопасность в работе твердотопливного котла, потребуется его качественная обвязка. Все дело в инерционности, когда даже после закрытия заслонки подогрев воды продолжается еще некоторое время. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор.

Для котлов на твердом топливе высокая эффективность является редкостью: средний показатель КПД здесь обычно находится на уровне 75%. Пиролизные и пеллетные модели немного более эффективны – 80-83%. Наиболее комфортным считается оборудование на пеллетах, для которого характерна хорошая автоматизация и практически полное отсутствие инерционности. Здесь не требуется теплоаккумулятор и частые загрузки топлива. Единственный недостаток – дороговизна пеллетных котлов.

Можно или нельзя отремонтировать газовый котел без специалиста

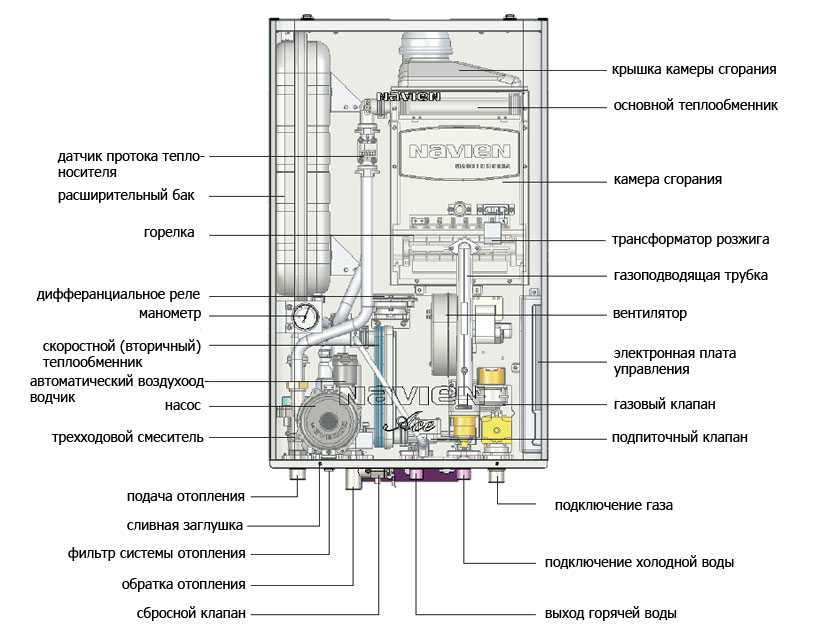

Типичный газовый котел состоит их множества элементов, которые в основном можно объединить в 3 группы:

1. Горелка.
2. Блоки, обеспечивающие безопасность.
3. Теплообменный узел, снабженный несколькими дополнительными устройствами, к которым относятся вентилятор, циркуляционный насос и многие другие.

Упрощенно строение этого механизма можно представить так.

Если же детализировать картину, можно обнаружить в устройстве около 2 десятков различных элементов.

Основной опасностью при ремонте является возможная утечка газа. Это может случиться из-за неправильного ремонта, демонтажа или монтажа оборудования, которое связано с подачей топлива.

Поэтому ремонт этих частей конструкции лучше доверить специалисту. Также не следует самостоятельно устранять неисправности электронного оборудования газовых котлов. Автоматика является специфическим устройством, поэтому без соответствующей квалификации корректно провести восстановительные работы и самому отремонтировать такое оборудование практически невозможно.

Что можно отремонтировать своими руками

Все остальные элементы можно отремонтировать самостоятельно, например:

1. Промывка теплообменника производится вручную (для этого осуществляется демонтаж блока, после чего его нужно правильно поставить на место). Можно выполнить эти работы и без демонтажа – с помощью насосов.
2. Очистка дымохода понадобится в тех случаях, когда возникает проблема с тягой (производится механическое или химическое удаление засорений).
3. Ремонт вентилятора наддува путем смазывания его подшипников техническим маслом.

По сути, отремонтировать газовый котел самостоятельно можно только в тех случаях, если речь идет о механических повреждениях или засорениях, которые легко определить визуально (или по запаху).

Остальные поломки считаются более серьезными, поэтому их устраняют с помощью специалиста, а не своими руками.

Второй этап: подключение к отопительному водяному контуру

Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него — патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.

Таблица распространенных поломок

Наиболее распространенные поломки газового котла описаны в таблице.

проблема	возможные причины	что делать
небольшое пламя горелки	попадание воздуха в газопровод или засорение форсунок	вызвать мастера
горелка быстро тухнет	нарушение работы ионизационного электрода
пламя отрывается, форсунка издает нетипичный шум	тяга слишком сильная (труба дымохода высокая) или не отрегулировано давление в системе	уменьшить тягу
котел не включается	разные	можно повернуть вилку, чтобы поменять контакты, и включить снова
нарушение работы автоматики и электронного оборудования	разные: самостоятельно устранить затруднительно	вызвать мастера
некорректная работа, снижение напряжения	перепады электричества	поставить стабилизатор
засорение накипью	жесткая вода	очистить и поставить фильтр
перегрев	засорение теплообменника сажей	почистить механизм вручную

Видеообзор возможных проблем горения пламени и их причин можно увидеть здесь.

Вентиляция и канализация

Котельная обязательно должна быть с естественной вентиляцией. Шахта вентиляции идёт параллельно дымоотводной, но имеет меньшее сечение.

Отверстие вентиляционной шахты оснащают принудительной вытяжкой, её роль заключается в следующем:

• Притягивание воздуха из других комнат, что необходимо для горения, а в самой котельной он быстро выгорает.
• Выведение продуктов горения из помещения.

В котельной обязательно должен находиться вывод в канализацию, так как периодически требуется удалять водяную рубашку в котле и сбросы клапана-предохранителя, а иногда сбрасывать и всю систему.

Задачи сервисного обслуживания

Каждый пользователь газового котлоагрегата рассчитывает на его долгую эксплуатацию. Но долговечность оборудования зависит от многих факторов.

Бесперебойная эксплуатация котла приводит к быстрому износу его рабочих элементов и узлов, а нестабильная подача природного газа – и вовсе к преждевременному выведению из строя дорогостоящего устройства.

Предупредить выведение из строя газового котельного оборудования позволяет только своевременная профилактика, которую реализуют путем гарантийного и постгарантийного обслуживания

Первое техническое обслуживание по правилам необходимо проводить через полгода с момента окончания гарантийного срока службы.

Периодичность проведения технических осмотров и устранения неполадок устанавливается на основании договора, заключаемого между представителем технического хозяйства и владельцем оборудования.

Во время проведения планового осмотра представитель газового хозяйства обращает внимание на следующие моменты:

Неисправности газовых агрегатов, выявленные в период между проведением текущих мероприятий по ТО, устраняются по заявкам владельцев газовых котлов работниками организации, с которой заключался договор.

Сервисное обслуживание котла призвано решить сразу три задачи:

1. Осуществить контроль устройств автоматического регулирования.
2. Проверить правильность функционирования горелок.
3. Определить актуальное состояние внутренних элементов нагрева эксплуатируемого оборудования.

Каждый из перечисленных аспектов имеет преимущественное значение в сохранении КПД на начальном уровне и продлении срока «жизни» котельной системы в целом.

Кроме того работник газового хозяйства, выполняющий ТО газового котла, обязан осмотреть состояние кранов, соединений металлических трубопроводов. Он должен оценить работоспособность вентиляционных и дымовых каналов, герметичность узлов.

В ходе проведения текущего осмотра проводится визуальный контроль сжигания газа, при необходимости выполняется регулировка горелок. Оценка герметичности соединений производится с помощью мыльного раствора или с помощью газоискателей.

Все выявленные нарушения должны устраняться сразу после обнаружения. Проводится восстановление работоспособности деталей и механизмов, в случае невозможности ремонта выполняется замена.

При необходимости детали и узлы газового нагревательного оборудования ремонтируются в мастерской газового хозяйства, с которым заключен договор на обслуживание.

Правила безопасности

Часто встречающиеся опасные неисправности и методы устранения по правилам безопасности:

• срыв пламени — момент, во время которого произошло затухание пламени, но подача газа не прекратилась. Метод устранения — отключить подачу газа, открыть на проветривание помещение, в котором стоит котел. Во время проветривания, категорически запрещено пользоваться открытым огнем, включать, выключать электроприборы, зажигалки и прочее;
• снижение наполненности циркуляционного контура водой — случается при наличии течи воды. При обнаружении места утечки, выключите котел, но ни в коем случае не начинайте заполнение циркуляционного контура. Дождитесь полного остывания, найдите течь, устраните. После чего придется снова наполнить циркуляционный контур;
• в дымоходе исчезла тяга— остановите котел, очистите дымоход. Проветрите помещение. При возобновлении тяги верните в работу котел;
• погас запальник — выключите котел, проведите процедуру включения согласно паспорту и прилагаемой инструкции.

Особенности

Для того чтобы включить газовый котел, нужно хорошо знать его устройство, а также системные особенности.

Первым делом необходимо рассмотреть конструкцию стандартного АГВ.

• Котел, оснащенный автономным газовым нагревателем. Это бак, который располагается в кожухе.
• Труба, которая находится внутри этого бака. В ней происходит сгорание газа, за счет чего и нагревается вода. Продукты горения, которые образуются внутри, выходят наружу через дымоход.
• Приборы отопления. Например, в контур системы отопления проходит горячая вода. Затем происходит ее циркуляция по всем трубам. Когда вода остывает, то направляется обратно, чтобы подогреться. Все это – замкнутая самотечная система отопления.
• Расширительный бак, который устанавливается сверху, над газовым котлом. Он позволяет воде, которая при нагревании расширяется, выходить наверх.
• Насос. Его располагают за газовым котлом, что позволяет эффективно перекачивать воду через всю систему. Быстроту перемещения теплоносителя по всей системе можно увеличивать и уменьшать. Все эти процессы контролируются при помощи автоматики.

Такие отопительные приборы имеют как недостатки, так и достоинства.

Среди плюсов можно отметить следующие моменты.

• АГВ безопасны и надежны в эксплуатации, совсем независимы от электричества, имеют возможность для установки блокировки автоматики.
• Состоят из разных видов водонагревателей. Сюда относятся как напольные, так и настенные конструкции.
• Такие агрегаты довольно просты, их легко ремонтировать и обслуживать.
• Стоят они не очень дорого, к тому же такие модели очень экономичны.

Причины поломок настенного или напольного газового котла

Газовые котлы редко ломаются. Это происходит в следствие естественного износа оборудования, либо из-за заводского брака. Другие случаи поломок обязательно связаны со следующими факторами.

Загрязнённая вода в двухконтурных

Котёл может сломаться из-за воды. В группе риска, в первую очередь находятся двухконтурные аппараты, используемые не только для отопления, но и для горячего водоснабжения.

Дело в том, что ржавчина из трубопровода, другие фракции, за год засоряют тонкие трубки теплообменника.

Избежать неприятностей, связанных с качеством воды, поможет фильтр грубой очистки. Он устанавливается при монтаже на трубу подачи жидкости. Для большей безопасности можно добавить в систему мелкозернистый фильтр, или установить полноценную систему очистки.

Электричество — источник проблемы

Бытовая техника устойчива к перепадам напряжения и отключению электричества. Но газовый котёл — более тонкое оборудование. Скачок напряжения вызовет выключение котла или поломку электроники. Неисправность аппарата или отключение электричества приведёт к замерзанию труб отопления.

Во избежание печальных последствий устанавливают хотя бы одно из дополнительных устройств.

Стабилизатор — прибор, который решит проблему скачков напряжения. Размер его невелик, устанавливается как в квартире, так и в частном доме.

Фото 1. Электронный стабилизатор напряжения Ресанта Lux для котла отопления. Устройство крепится на стену.

• Источник бесперебойного питания. Будет выравнивать входное напряжение. Позволит котлу некоторое время работать при отсутствии электричества. Уместно использовать и в квартире, и в доме.
• Бензогенератор. Никак не влияет на стабильность сети, но может спасти при длительном отключении тока. Используется только в частном секторе.

Внимание! При покупке генератора уточните, является ли он действительно однофазным

Нарушения инструкции по установке

Установка сложного оборудования непрофессионалом повлечёт за собой тяжёлые последствия. В частых случаях возникают следующие неполадки:

В процессе монтажа пренебрегли заземлением. Это приводит к накоплению статики на корпусе устройства. При возникновении электрической дуги часто из строя выходит автоматика котла. После монтажа не выпустили воздух из системы. Образовавшаяся пробка приведёт к разрыву труб теплоносителя и поломке насоса

Нарушения в обвязке системы газового котла, с чугунным теплообменником, вызовет раскол важной части аппарата

Условия эксплуатации

Если монтаж газового котла выполнен правильно, эксплуатационные проблемы возникают только из-за погодных условий. Холодной зимой желание согреться толкает людей на использование котла в максимальном режиме. Оборудование такие условия выдерживает, а вот газовая система — нет. Снижение давления топлива приводит к перебоям работы аппарата. Автоматика начинает выключать котёл. Проблема в том, что это нельзя назвать поломкой и устранить её не получится.

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Выводы и полезное видео по теме

Ролик #1. Нюансы организации газового отопление коттеджа:

Ролик #2. Принципы циркуляции теплоносителя в отопительной системе частного дома:

Ролик #3. Самостоятельная сборка различных систем отопление для загородных коттеджей:

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник.

Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

У вас есть полезные советы по поводу организации газового отопления и выбора газового котла? Хотите поделиться собственным опытом или обнаружили спорные моменты в ходе ознакомления с представленным нами материалом? Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном под текстом блоке.
