Преимущества и недостатки твердотопливных котлов

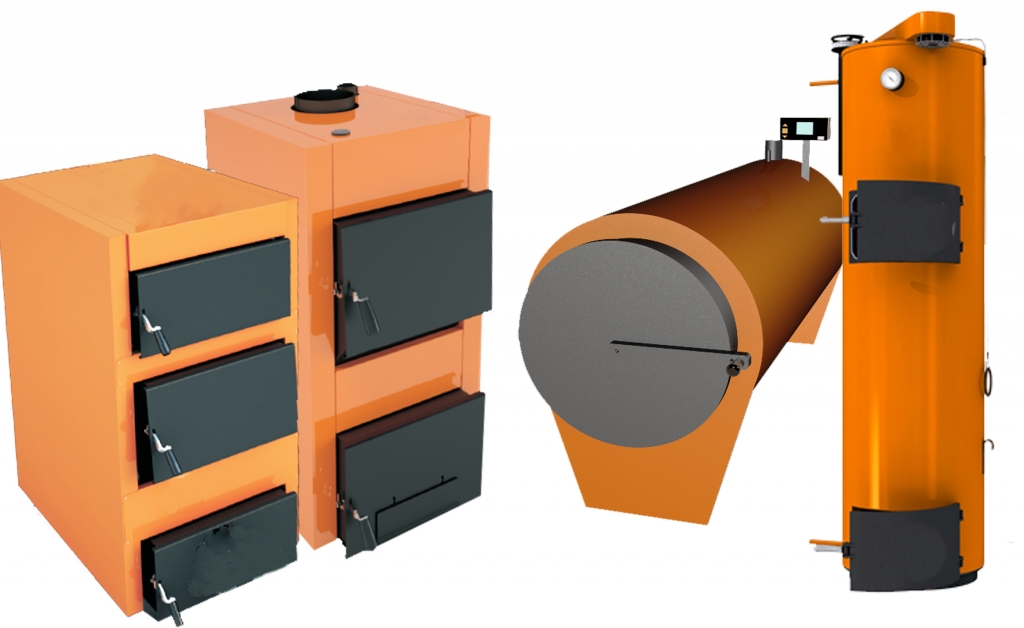

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

стальные;
чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

с ручной загрузкой топлива;
с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

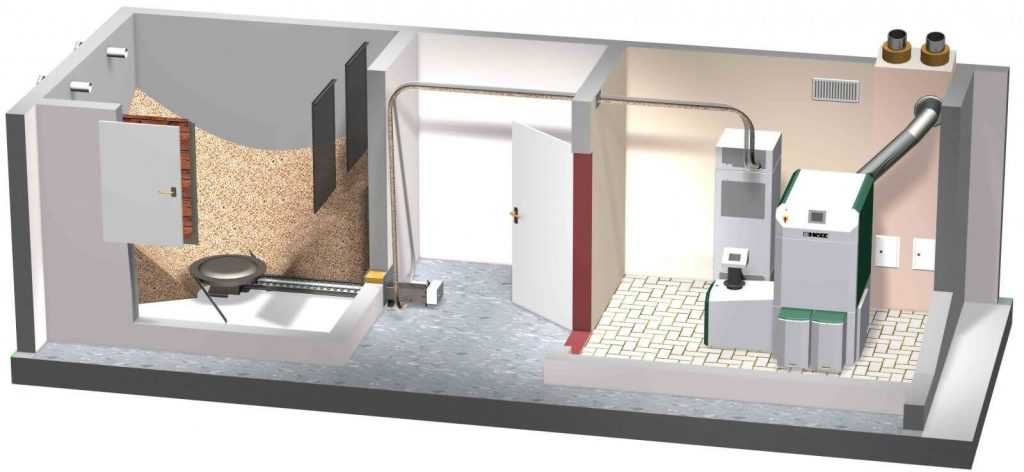

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

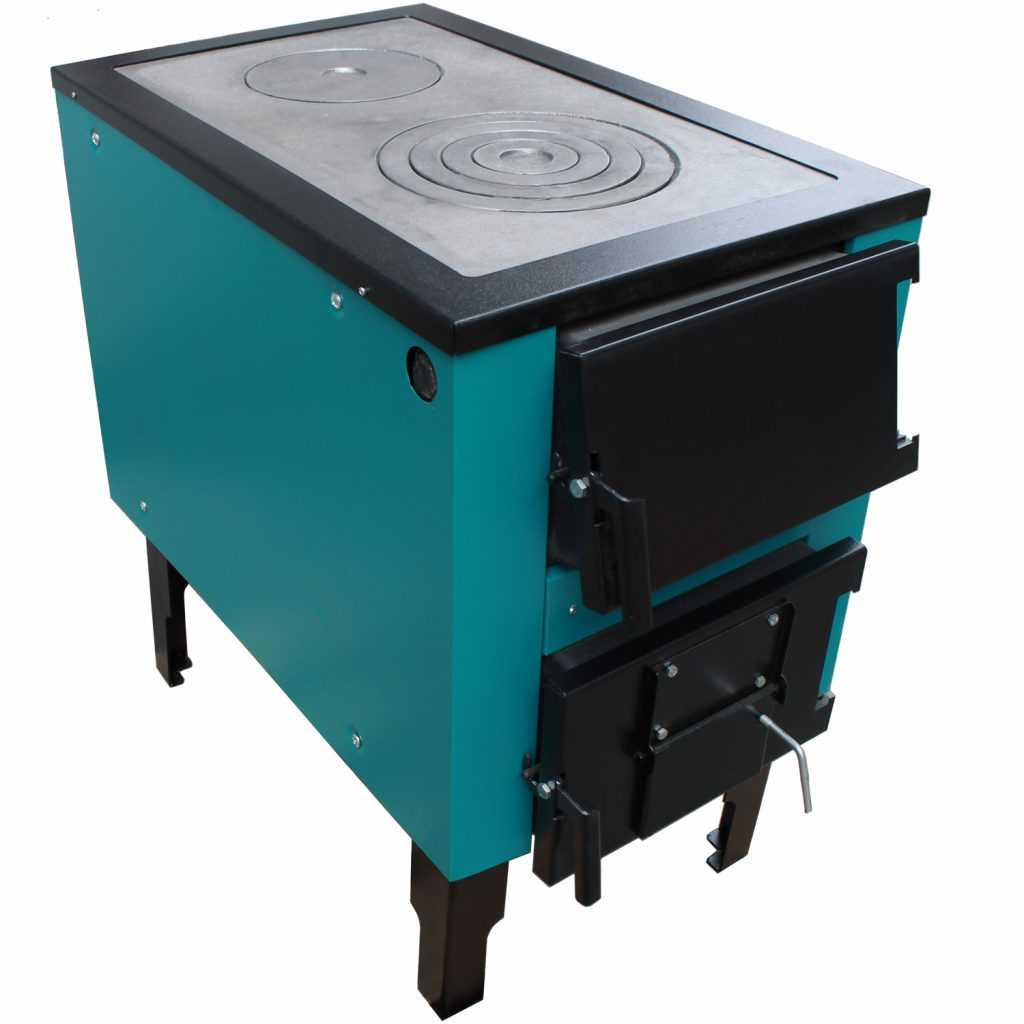

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

топочную камеру;
теплообменник;
регулятор тяги;
колосники;
дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

сварочный аппарат;
электрическая дрель;
угловая шлифовальная машина;
набор отверток, ключей;
пассатижи;
молоток;
угольник.

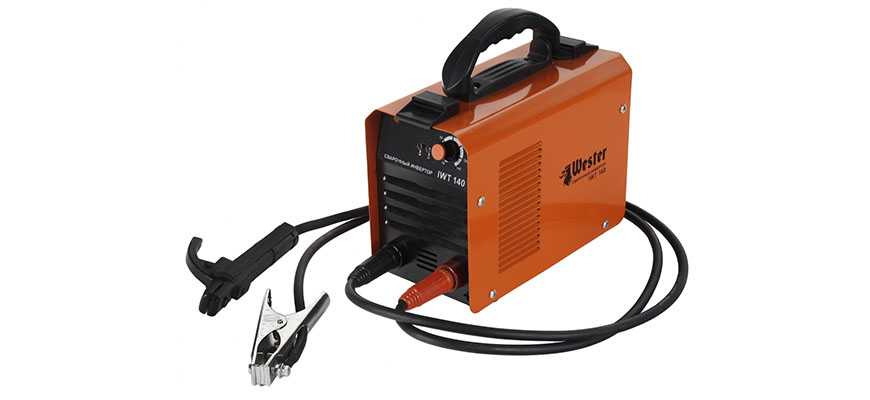

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.

Принцип горения

При выборе двухконтурного твердотопливного котла нужно определиться с методом сжигания топлива.

Есть два варианта:

агрегат с объемной топочной камерой;
возможность контролируемого горения.

Приобретение котла с большой топкой обойдется значительно дешевле. Однако объемная топка не может считаться решением проблемы, так как закладку дров все делать придется — просто на пару часов позже. Причем делать это нужно вне зависимости от времени суток, по мере выгорания топлива. Таким образом, за котлом придется постоянно приглядывать.

Решение проблемы автономности кроется в приобретении пиролизного агрегата, так называемого котла длительного горения. Подобное оборудование способно функционировать без вмешательства человека на протяжении нескольких суток.

Двухконтурные твердотопливные котлы длительного горения выпускаются в двух вариациях:

газогенераторные конструкции;
котлы верхнего горения

Подобное оборудование представлено в двух вариантах:

Газогенераторные модели.
Котлы верхнего горения.

Принцип работы газогенераторных моделей состоит в том, что в горении используется большое количество тепла. Для этого такие котлы оснащаются двумя камерами, в одну из которых закладывается твердое топливо. В таких агрегатах постоянно поддерживается очень высокая температура, так как в камеру поступает кислород.

Благодаря высокотемпературному режиму сухое дровяное топливо выгорает почти полностью и выделяет максимально возможное количество тепла. При этом происходит выделение газа, который направляется во вторую камеру — она меньше топки для твердого топлива. В этой камере также есть небольшая горелка, сжигающая газа, в результате чего выделяется дополнительное тепло. Таким образом, коэффициент полезного действия может доходить до 98%.

Твердотопливные котлы с верхним горением также могут функционировать в автономном режиме. Обычно их топка произведена из керамики. Такие котлы оснащаются сложной автоматикой, что сказывается на стоимости.

Агрегаты с верхним горением имеют два стальных, вставленных друг в друга цилиндра. Диаметр цилиндров разный настолько, чтобы между ними оставалось пространство, где и находится теплоноситель. Топка расположена в меньшем цилиндре. Топливо подается через дверцу на верхней крышке.

Схема твердотопливного котла с верхним горением

Внутри агрегата имеется воздушный распределитель. Он похож на трубу, оснащенную зонтикообразным наконечником. Этот наконечник упирается в стенки маленького цилиндра. Воздух направляется порциями — только на верхнюю часть загруженного топлива. В связи с этим выгорает, прежде всего, эта часть загрузки. Постепенно уровень топлива понижается, одновременно опускается зонт, подавая воздух для следующего уровня дров. Вкратце, такова схема работы агрегата длительного горения.

Дымоход для котла отопления

Инструкция по установке дымохода состоит из следующих правил:

Дымоотводящая система для твердотопливных котлов должна быть сделана из материала, устойчивого к коррозийным процессам и термостойкого (более 500° С).
Минимальная высота дымохода должна составлять 4 метра при наименьшем диаметре 18 сантиметров. При этом данные параметры нельзя делать слишком большими, чтобы не возник так называемый «эффект воздушной пробки», при котором холодный воздух препятствует выводу угарных газов.
Создание хорошей теплоизоляции – обязательное условие.
Соблюдение минимального расстояния при подсоединении системы к вертикально идущему каналу.
При эксплуатации котла необходимо следить за состоянием дымохода – убирать из него сажу. Для этого на этапе монтажа предусматривают создание ревизионных отверстий.

Установка котлов с автоматической подачей топлива является экономичным и эффективным решением. Но пользоваться всеми их преимуществами можно только при условии, что агрегат был выбран правильно, и для его работы обеспечены все требуемые условия.

Подключение термостата

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

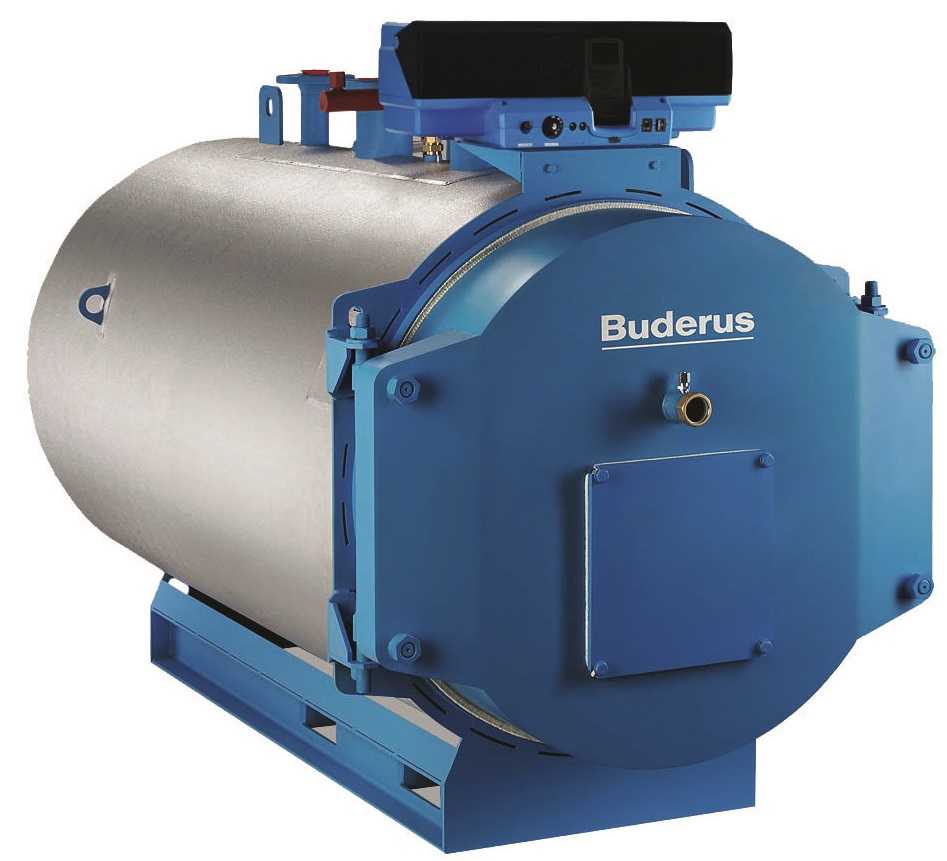

Как увеличить КПД газового котла

Повысить эффективность сжигания топлива вмешательством в техническое устройство котла практически невозможно, тот же слой теплоизоляции установить не получится в виду банальной непредусмотренности производителем места под него. Кроме того, делать это своими руками запрещено. Тем не менее есть способы увеличить КПД газового котла, особенно, если это несовершенная модель старого образца:

Готовый экономайзер для дымохода – заменяет определенный отрезок дымохода и предназначен для аккумуляции тепла отходящих через дымоход газов (некая имитация конденсационных котлов). Однако нужно точно посчитать параметры экономайзера и требования к дымоходу, чтобы сохранить необходимую тягу и предотвратить обратную тягу, например, при сильном ветре. Цена вопроса – 1 700-2 500 руб.
Сэндвич-сетка экономайзер для трубы дымохода.
Самодельный экономайзер – практически идентичный с вышеописанными готовыми изделиями. Как сделать эффективный экономайзер мы уже описывали в одной из предыдущих статей.
Чистка котла и промывка теплообменника – это регулярные меры обслуживания, бессмысленные для новых котлоагрегатов, но крайне эффективные для эксплуатируемых хотя бы несколько сезонов. Дело в том, что во время эксплуатации внутри теплообменника образуются накипь и прочие солевые отложения, забиваются внешние ребра теплообменника, горелки и запальник. Все это приводит к увеличению расхода газа, снижению теплопроизводительности, соответственно, снижению КПД (часто до 20-30%). Как и насколько часто необходимо чистить газовый котел мы также уже разбирали ранее.
Газовый фильтр – устанавливается он перед запорной арматурой газовой магистрали и предназначен для очистки газа от мусора и примесей, иногда встречающихся в составе. Это не только способствует снижению сажеобразования, но и, повышая качество топлива, незначительно снижает теплопотери при недожоге.

Остальные же методы заключаются в правильных пуско-наладочных работах, которые проводятся единожды, при первом запуске котла, исключительно специалистами. При правильной изначальной настройке обеспечивается КПД, гарантируемый производителем

Важно понимать, что повысить этот показатель вмешательством в техническое устройство самого котла невозможно, и уж тем более – не безопасно

ИнструкцииКотлыЭнергосберегающие технологии

Преимущества твердотопливных котлов длительного горения

Говорить обо всех преимуществах котлов отопления данного типа в статье не будем. Обозначим основные:

Высокие показатели теплоотдачи.
Высочайшая производительность при минимальных затратах на топливо.
В настоящее время производители предлагают несколько моделей, которые отличаются количеством контуров и возможностью автоматизировать процессы контроля и регулирования температурного режима.
Самая низкая стоимость используемого топлива. Кстати, необходимо отметить, что котлы данного типа работают не только на дровах или угле. Здесь можно использовать опилки, шелуху семян, листья, траву, стебли растений и прочие горючие природные материала. Просто все это надо довести до определенной плотности. То есть подвергнуть топливо процессу прессования.
Если говорить о внешнем виде котлов, то производители позаботились о том, чтобы их дизайн соответствовал всем нормам и требованиям современности.

Полное соответствие требованиям установки

Правила выбора

Автономная твердотопливная котельная установка должна отвечать следующим требованиям:

Производительность, необходимая для удовлетворения нужд пользователя.
Автономность, которая заключается в работе без вмешательства человека.
Надежность. Система отопления не должна подвергаться остановке, так как это чревато выходом из строя теплообменника и другой отопительной аппаратуры.

Совет: При сгорании твердого топлива всегда остается несгораемые твердые частицы (сажа). Часть из них под действием естественной тяги выносится через дымоход за пределы котельной установки. Часть оседает в топке и на стенках дымоотводящей системы. Выбирайте такие модели, которые самостоятельно могут очищать топочную камеру и дымоходные каналы.

Современные автономные тепловые станции, помимо полной автоматизации процесса подачи топлива, контроля над горением и температурой теплоносителя, устройства автоматического золоудаления, оснащены интеллектуальной системой управления, которая в состоянии отслеживать погодные изменения и самостоятельно вносить коррективы в работу автоматического твердотопливного котла. Комментарии излишни!

Любую отопительную технику, связанную с обогревом жилых помещений, невозможно представить без автоматики. Оснащенность нагревательных приборов определенных механизмами, устройствами и приспособлениями не только повышают эффективность работа котельного оборудования, но и обеспечивают безопасность эксплуатации котельного оборудования. Отопительный котел на твердом топливе, хотя и представляет собой сегодня высокотехнологичное устройство, так же как и другие виды нагревательных приборов нуждается в оснащении автоматикой.

В сравнении с классическими твердотопливными котлами, выпускаемые сегодня нагревательные агрегаты являются максимально автоматизированными устройствами. Автоматические котлы, работающие на твердом топливе, справляются со своими задачами без участия человека. В периоды между закладками топлива вся система полностью автономна и самостоятельна, давая на выходе оптимальный режим температуры в доме и горячее водоснабжение. Рассмотрим детальнее, что собой представляет автоматика для нагревательных твердотопливных агрегатов.

Перед установкой твердотопливного котла следует внимательно изучить принцип его работы и механизмы управления. Изучение процессов рабочего цикла нагревательного прибора позволит понять, как работают приспособления и механизмы, осуществляющие контроль над системой отопления. Что на сегодняшний день представляет собой автоматика для твердотопливных котлов, и каковы ее основные функции.

На автоматику возлагаются следующие функциональные задачи:

обеспечение оптимального температурного режима в отопительном контуре;
выполнение контролирующей функции за работой насоса и трехходового клапана в контуре подмеса;
обеспечение контроля над работой циркуляционного насоса на основном отопительном контуре;
контроль температуры нагрева воды в системе ГВС;
обеспечивают включение/выключение трехходового клапана;
автоматика котельного оборудования представляет собой комплект оборудования вместе с комнатным термостатом.

На схеме показана обычная обвязка автономной системы отопления с установленной автоматикой.

Автоматизация многих процессов при работе нагревательных приборов на твердом топливе позволяет добиться существенной экономии топливного ресурса и освободить обитателей дома от функции истопника. Сегодня автоматика представляет собой набор сложных и энергоемких устройств, каждое из которых решает определенный круг задач и вопросов.

Автоматический котел – это такой агрегат, который способен работать целиком и полностью в автономном режиме, начиная с закладки топлива, заканчивая регулировкой температуры нагрева.

Правила эксплуатации, влияющие на величину КПД котла

Чтобы отопительное оборудование всегда работало исправно, специалисты рекомендуют придерживаться основных правил эксплуатации, влияющих на величину КПД котла.

В данном случае необходимо четко выполнять такие пункты:

Выбирать только оптимальные режимы дутья и функционирования вытяжки.
Контролировать интенсивность горения и полноту сжигания топлива.
Постоянно следить за величиной уноса и провала.
Оценивать состояние поверхностей, которые нагреваются при горении топлива.
Регулярно прочищать оборудование.

Это интересно: Преимущества, которые дает автоматика твердотопливным котлам — разъясняем развернуто

Принцип действия пиролизных твердотопливных котлов

Как уже отмечалось, одним из недостатков агрегатов традиционного исполнения является их малый КПД. Проблема может быть устранена при установке пиролизного котла, в котором реализуется принцип так называемого двойного сгорания. Он заключается в том, что при некотором (искусственно создаваемом) недостатке воздуха, требующегося для горения топлива, конечным продуктом сгорания является не диоксид углерода СО2, а угарный газ СО, сам являющийся горючим газом.

В совокупности с паром, который всегда выделяется перед началом устойчивого горения топлива, он образует генераторный газ, который, во-первых, поддерживает процесс сгорания, во-вторых, повышает температуру в топочной камере, и, в третьих, увеличивает продолжительность сгорания порции топлива. Пиролизные котлы разработаны, главным образом, под дрова и пеллеты, поскольку из всех видов твёрдого топлива именно они обладают наименьшей теплотворной способностью.

Конструкция котла на твёрдом топливе, реализующего принцип пиролиза, представлена на рис. 2. Из него следует, что данный агрегат имеет в своём составе две рабочих камеры: в верхнюю производится загрузка топлива, в нижней происходит сам процесс пиролиза.

Он состоит из следующих стадий:

Предварительного подсушивания дров подогретым воздухом, принудительно подаваемым в камеру вентилятором;
Дегазации дров, с выделением генераторного газа;
Последующим сжиганием генераторного газа в камере сгорания;
Нагревом теплоносителя, заключённого в зазоре между внешней и внутренней стенками.

Необходимо отметить, что длительность сгорания в пиролизном котле значительно увеличивается. Связано это с неодинаковостью по времени происходящих реакций дегазации и сгорания: вначале, при температурах, превышающих 2500С, происходит только дегазация летучих компонентов: смол, масел и т.п. далее – при достижении температуры более 600…6500С (зависит от вида древесины) начинается процесс превращения твёрдого углерода в древесный уголь, и затем – уже при температурах до 8500С – сжигание последнего. В результате достигается более полное сгорание топлива и увеличиваются интервалы времени между его загрузкой.

Рис. 3 Котёл длительного горения

При всей своей экономичности пиролизные котлы обладают двумя особенностями: для привода вентилятора они требуют электрической энергии (а потому автономными считаться уже не могут), а также нуждаются в более серьёзных приборах автоматики, поскольку угарный газ СО чрезвычайно ядовит. С этим связано и более тщательное обустройство дымохода.

Подробная инструкция по монтажу

Твердотопливные агрегаты отличаются высокой инерционностью (исключение составляют пеллетные модели) и склонностью к образованию в топливнике конденсата. Длительная безаварийная работа оборудования возможна при условии качественно выполненного монтажа.

Мастера придерживаются следующей последовательности действий:

Подготовка помещения (устройство вентиляции, освещения), площадки из негорючего материала.
Инсталляция котла согласно проекту с выравниванием корпуса по вертикали, выдержкой соосности патрубка дымохода.
Устройство теплоизолированной системы отвода продуктов сгорания высотой от 5 м при допустимом количестве поворотов менее 3.
Подключение к отопительному контуру (обвязка).
Пробный пуск.

Автоматика для твердотопливных котлов отопления

Снова стать твердотопливным котлам конкурентоспособными позволило изобретение автоматики, которая делает обслуживание агрегата проще и удобнее. При этом такое оборудование возможно установить почти на все модели котлов для отопления

Автоматику для твердотопливных котлов можно установить почти во все модели

Процессы выполняемые автоматикой

Данная функция будет производиться автоматически.
Автоматика упрощает регулировку температуры твердотопливной системы отопления: процедура сводится к выставлению показателей ЦО и ГВС. Далее, в котле, при помощи специального оборудования (насоса, вентилятора и т. д.) запускается регуляция подачи воздуха, не требующая участия человека. Когда твердотопливное устройство остывает больше, чем на 10 градусов, усиливается горение, а если необходимо уменьшить температура,просто воздух подается меньшими порциями. Таким образом, автоматика поможет экономить топливо и при этом поддерживать в помещение комфортную для вас температуру. Также это позволяет оставлять агрегат включенным на минимум во время вашего отсутствия для того, чтобы помещение не остывало.
Еще одним достоинством автоматики является система безопасности, которая при нарушениях работы котла, отключает устройство, и оповещает жильцов о неполадках звуковым сигналом. Это позволяет быстро устранить сбои, возникшие в функционировании агрегата.
Так как автоматика делает твердотопливный котел зависимым от электроэнергии, производители предусмотрели и случаи отключения света. Устройство сможет проработать автономно даже без электропитания еще определенный промежуток времени.
В современных моделях автоматических котлов возможна даже загрузка топлива без участия человека. Для этого они оборудованы специальным бункером, предназначенным для хранения горючего, из которого дрова или уголь автоматически попадают в топку. Единственный недостаток – такая система требует, чтобы топливо было определенного вида и размера. Также автоматически может выполняться функция вычищения золы.
Автоматика позволяет управлять системой отопления при помощи пульта управления, что сведет ваши посещения котельной к минимуму.

Какие инструменты прикупить для того, чтобы сварка труб отопления прошла как по маслу? Если выбор пал на трубы из нержавеющей стали, то читайте про установку тут.

Автоматика для котла отопления (виды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

Данный класс отопительных агрегатов имеет свои плюсы: такие котлы легко производить и достаточно просто эксплуатировать, они сравнительно недороги и могут потреблять как разные виды угля, так и дрова.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.

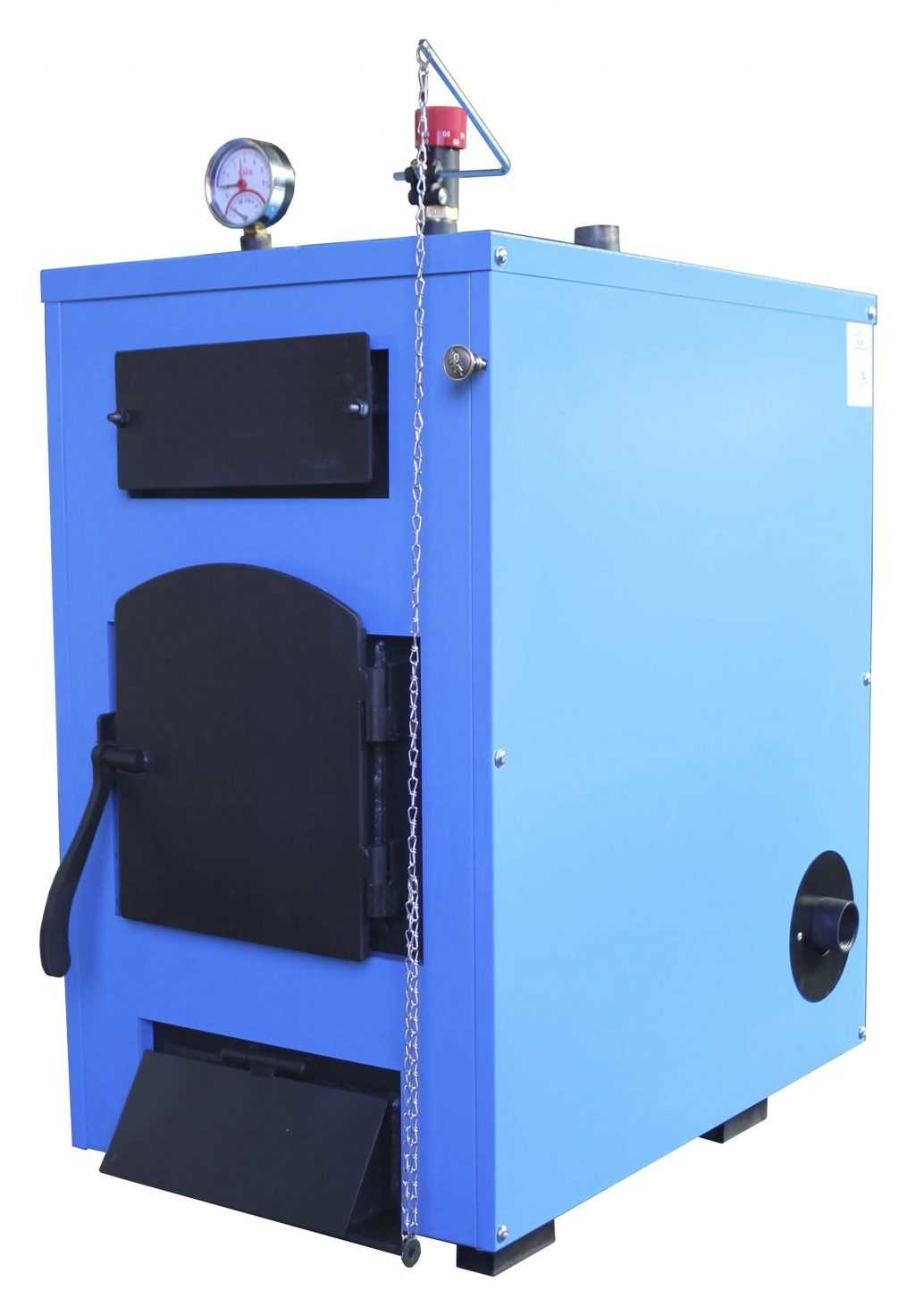

Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Этот вид автоматизированных котлов представлен шнековыми агрегатами, механизм которых состоит из местонахождения топлива – бункера (ямы или просто помещения, где хранятся пеллеты или уголь-горошек), шнека (шнекового транспортера), подающего горючее в горелку, теплообменника и топки. Этот тип котлов представлен огромным количеством разноплановых моделей.

Как качественно и быстро сделать отопление теплицы своими руками в своем доме? Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

Существенным недостатком этого вида изделий является невозможность работы таких агрегатов на основе сжигания антрацита и необходимость использования длиннопламенного угля. С другой стороны плюс шнековых котлов в том, что пеллета (гранулы из древесной стружки и отходов) может выступать как альтернатива углю. На сегодняшний день именно отходы древесины называют одним из самых экономичных, энергосберегающих и экологичных видов топлива.

Существуют котлы с пневматической системой подачи топлива, которая основана на компрессоре подачи воздуха в пневмопроводах, по типу напоминающая пылесос. Интересно, что такая конструкция способна передавать топливо на расстояния до 1000 см и до 250 см в высоту.

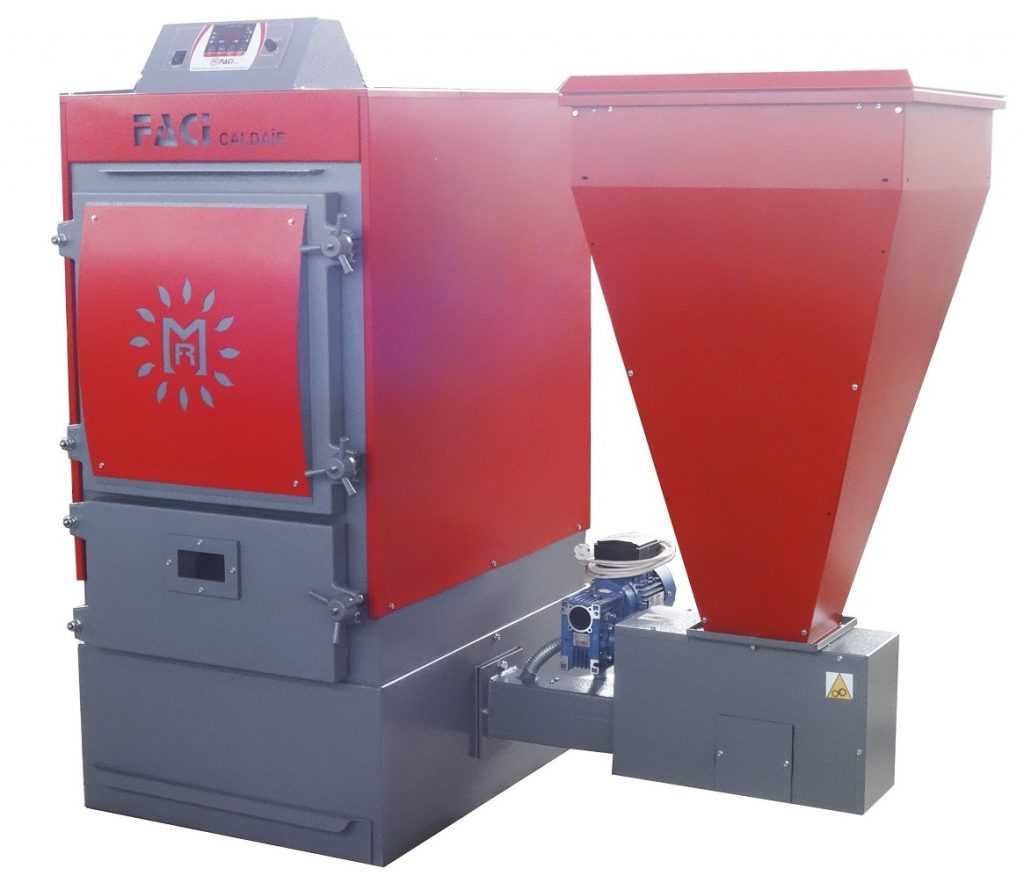

Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

классические котлы с увеличенным объемом топки;
пиролизные котлы верхнего горения;
котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

К преимуществам пиролизных котлов относят малое количество золы, образовавшейся в результате горение, и высокий КПД. К недостаткам – высокую цену и необходимость использования только очень хорошо просушенных дров.

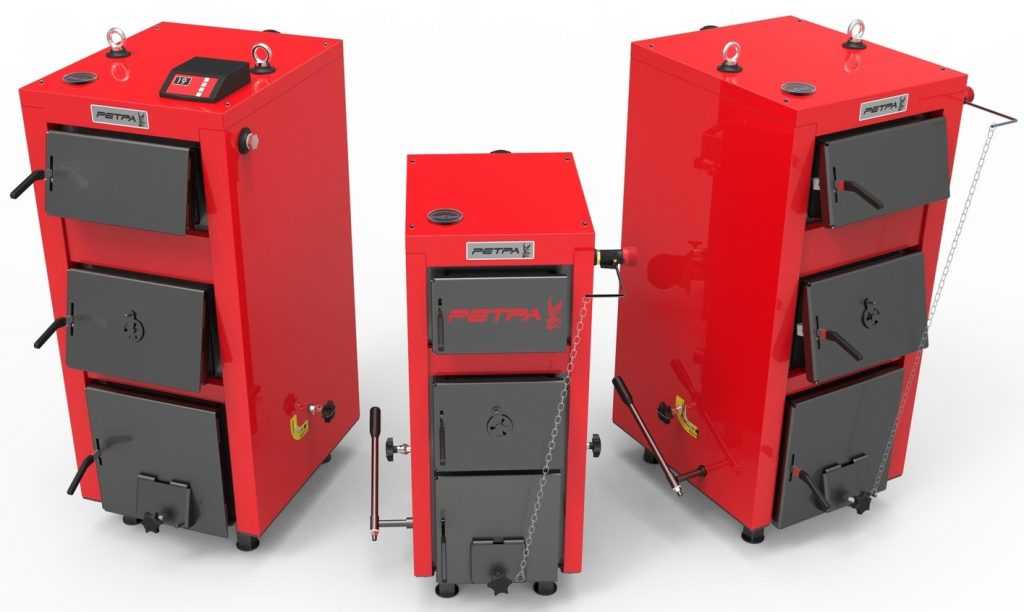

Твердотопливный котел длительного горения

Автоматика для котлов, работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.

Автоматизированный котел, работающий на антраците

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.
