Изготовление кожухов из металла

Конструкции и виды фасонных изделий

Сети инженерных коммуникаций имеют сложную пространственную конфигурацию, имеют в своём составе запорно — регулирующую и контрольно — измерительную арматуру. Поэтому для изолирования таких конструкций необходимы не только прямые участки, а и различные фасонные элементы: тройники, отводы, переходы, заглушки и др.

Прямой участок

Это готовое к монтажу изделие в форме разомкнутого цилиндра. Монтируется внахлёст с другими сегментами, крепиться замками — защёлками, саморезами или заклёпками.

Основные типоразмеры прямых участков оболочек:

  • длина – от 470 мм до 1000 мм;
  • наружный диаметр – от 60 мм до 500 мм (с шагом 10 мм), от 90 мм до 1000 мм (с шагом 10 мм);
  • отверстия под крепёж – 4-6 шт. диаметром 2,7 мм под саморезы или в количестве 3-6 шт. с диаметром 3,2 мм для установки заклепок или защёлок.

Отвод

Отводы — детали из оцинкованной стали толщиной 0,55; 0,7; 1,0 мм с радиусом гиба 90 или 45 градусов. Используются в местах, где трубопровод меняет направление, для защиты теплоизоляции фасонных элементов.

Тройник

Тройники защищают места разветвлений сетей трубопроводов. Выпускается в нескольких вариантах:

  • круглый Т- образный 90 градусов;
  • прямой с одинаковой длиной патрубков;
  • с укороченной длиной плеча под 30 и 45 градусов.

Устанавливаются так же как и прямолинейные изделия внахлест, крепятся на саморезы по металлу (типа клопы) или клепки.

Заглушка/переход

Торцевые заглушки — предназначены для защиты теплоизоляционного слоя в местах окончания трубопроводов. Состоят из двух частей с зигами, крепёжными отверстиями и саморезами.

Переход — это готовый к монтажу прямой участок оболочки концентрической или эксцентрической формы. Имеет один продольный и два поперечных зига, отверстия под крепеж и необходимое количество саморезов. Он защищает фасонное изделие, установленное в месте стыковки труб разного диаметра или изготовленных из разных материалов.

Цеппелины

Цеппелины — это фасонные изделия круглой формы, составленные из сегментов (лепестков).

По краю каждого сегмента предусмотрены зиги и отверстия для заклепок (саморезов). Цеппелины используются для изоляции торцов ёмкостей и резервуаров.

Оболочки для запорной арматуры и фланцев

Выполняются в виде разъёмного короба с необходимыми зигами и специальным замками — защелками, для жесткой и надежной фиксации частей изделия. Служат защитой теплоизоляционного слоя от негативного воздействия окружающей среды в местах размещения запорных устройств, различных контрольно-измерительных приборов, фланцевых соединений трубопроводной системы.

Конусы

Конусные оболочки — это вид оцинкованного покрытия конусообразной формы с наличием продольных и поперечных зигов. Они выполняют функцию защиты слоя теплоизоляции на торцевых поверхностях емкостей, на трубах дымохода и вентиляционных отводов со стороны улицы.

Врезки

Оболочка для врезки — это прямолинейный отрезок, имеющий продольный и поперечный зиги и криволинейное примыкание для сопряжения с основным элементом изоляции, отверстия под крепеж и необходимое количество саморезов. Применяется для защиты слоя утеплителя в местах примыкания (ответвления) линий от основного трубопровода.

Трубы и детали трубопроводов с внутренним антикоррозийным эпоксидным покрытием

Настоящий стандарт распространяется на стальные трубы и фасонные изделия с тепловой изоляцией из пенополиуретана, предназначенные для подземной прокладки тепловых сетей (в полиэтиленовой оболочке – бесканальным способом, со стальной защитной оболочкой – в проходных каналах и туннелях) и надземной прокладки тепловых сетей (для труб со стальным защитным покрытием) со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 мПа и температурой не более 140°С. По согласованию с проектной организацией допускается применение изолированных труб в полиэтиленовой оболочке в непроходных каналах. Допускается также применение изолированных труб для трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).

Диаметр изделий от 32 до 1220 мм

Характеристики В качестве защитной оболочки теплоизоляции труб применяются полиэтиленовые трубы-оболочки и оболочки из тонколистовой оцинкованной стали с завальцованным герметичным швом (наружным и внутренним). Для увеличения долговечности оболочки из оцинкованной стали допускается нанесение на ее наружную поверхность дополнительного покрытия (лакокрасочного, полимерного и пр.), которое может периодически возобновляться в период эксплуатации. Наружный диаметр стальных труб может быть от 32 до 1220 мм. Длина стальных труб диаметром не более 219 мм должна быть от 8 до 12 м, диаметром 273 мм и выше — от 10 до 12 м. Трубы и фасонные изделия с полиэтиленовой оболочкой могут быть двух типов: тип 1 — стандартный, тип 2 — усиленный. Длина неизолированных концов стальных труб диаметром оболочки до 355 мм включительно — 150±20 мм, для труб диаметром оболочки более 400 мм — 210±20 мм. Длина полиэтиленовых и спиральновитых оболочек из тонколистовой оцинкованной стали должна равняться длине теплоизоляционного слоя с возможным допуском +50 мм с каждой стороны изделия в соответствии с технологией изготовления. Толщина теплоизоляции фасонных изделий должна быть равна толщине теплоизоляции труб. Размеры фасонных изделий (кроме диаметров стальной трубы и оболочек) являются рекомендуемыми и определяются проектом. Допускается изготавливать фасонные изделия, в том числе неподвижные и скользящие опоры, по нормативно-техническим документам проектной организации и предприятия-изготовителя, согласованным в установленном порядке. Теплоизолированные трубы и детали должны быть оснащены проводниками-индикаторами системы оперативного дистанционного контроля (ОДК), однако возможно выполнение и без них при наличии проектных обоснований или по требованию Заказчика. Толщина теплоизоляционного слоя, диаметр и толщина оболочки, приведенные в таблицах, являются справочными и могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования.

Разновидности изоляции стальных труб

Теплоизоляция труб может быть произведена при помощи следующих материалов:

  1. пенополиуретана;
  2. пенополимерминерала;
  3. экструдированного полиэтилена;
  4. резино-битумной мастики.

Разберем преимущества и недостатки каждого вида изоляции более подробно.

Пенополиуретановая изоляция

Пенополиуретановая или ППУ изоляция изготавливается из экологически чистых материалов Воратек и Изолан. Контроль за состоянием изоляционного слоя производится при помощи специальной системы ОДК, установленной внутри теплооболочки. Для повышения прочности труб дополнительно изготавливается защитное полиэтиленовое оцинкованное покрытие.

Труба с ППУ изоляцией

Трубы в пенополиуретановой изоляции изготавливаются в соответствии с ГОСТ 30732-2006 и имеют следующие технические характеристики:

  • плотность изоляционного слоя – не менее 60 кг/м³;
  • прочность при сжатии и деформации – не менее 0,3 МПа;
  • теплопроводность при температуре 50ºС – не более 0,033 Вт/м°С.

Такие трубы преимущественно используются для прокладки теплотрасс, так как способны выдерживать следующие нагрузки:

  • температуры – до 140ºС;
  • давления – до 1,5 МПа.

Типовые размеры труб с полиэтиленовой и оцинкованной оболочкой представлены в таблице:

Типовые размеры труб с ППУ изоляцией

Пенополиуретановая изоляция может быть нанесена не только на трубы, изготовленные из обычной стали, но и на оцинкованные. Средний срок службы трубопродов с ППУ изоляцией составляет более 30 лет.

Пенополимерминеральная изоляция

Пенополимерминеральная или ППМ изоляция стальных оцинкованных труб или труб, изготовленных из черной стали, имеет три защитных слоя:

  1. антикоррозийный слой, защищающий трубу от воздействия влаги. Толщина слоя может составлять от 5 мм до 10 мм;
  2. слой теплоизоляции. Применяемый для изготовления этого слоя материал по своей структуре является пористым, что позволяет существенно увеличить температуру проходящей жидкости. Толщина изоляционного слоя варьируется в зависимости от региона использования;
  3. наружный слой, который используется для механической защиты и гидроизоляции (по толщине может составлять до 10 мм – 15 мм). Именно от этого слоя зависит уровень прочности изделия.

Устройство пенополимерминерального изоляционного слоя

Трубы с ППМ изоляцией применяются для строительства наружных и подземных трубопроводов со следующими характеристиками:

  1. рабочее давление – до 2,5 МПа;
  2. температура теплоносителя – до 150ºС.

Магистраль из труб с ППМ изоляцией

Основными документами, регламентирующими производство труб с пенополимерминеральной изоляцией, являются ГОСТ 17177-94, в соответствии с которым определяются свойства выпускаемых труб, и ТУ5768-001-70440350-2005, по которым устанавливаются их геометрические параметры.

Изоляция при помощи экструдированного полиэтилена

Защита трубы экструдированным полиэтиленом считается усиленной (ВУС). Защитный слой наносится в заводских условиях после тщательной подготовки и состоит из трех основных слоев:

  1. первичной прослойки, при помощи которой заполняются все мелкие дефекты, имеющиеся на трубе (сколы, трещины и так далее). Как правило, для этого слоя используется эпоксидная смола;
  2. второго слоя, служащего в качестве клеевой основы для изоляционного материала (слой адгезива);
  3. изоляционного слоя из экструдированного полиэтилена.

Труба, изолированная экструдированным полиэтиленом

Труба, изолированная экструдированным полиэтиленом, имеет следующие преимущества:

  • увеличенный период использования. Усиленная защита позволяет увеличить срок службы стальных труб до 50 лет;
  • экологичность материала. Используемая полиэтиленовая оболочка не наносит никакого вреда окружающей среде даже при нахождении под землей;
  • отсутствие коррозии. Защитный слой является полностью водонепроницаемым, что исключает возможность образования ржавчины;
  • устойчивость к температурным перепадам и гидравлическим ударам;
  • неподверженность различным химическим соединениям и агрессивным средам.

Благодаря своим качествам трубы с изоляцией из экструдированного полиэтилена широко используются при строительстве:

  • газопроводов;
  • нефтепроводов;
  • водопроводов;
  • подводных трубопроводов разного назначения.

Трубы можно использовать при температуре теплоносителя в пределах -20ºС – +60ºС.

Базальтовая (каменная) вата

Более плотная, чем стекловата. Волокна изготавливаются из расплава габбро-базальтовых пород. Абсолютно негорюча, кратковременно выдерживает воздействие температур вплоть до 900° C. Далеко не любые изоляционные материалы могут как базальтовая вата длительно контактировать с поверхностями, нагретыми до 700°С.

Теплопроводность сопоставима с полимерами, варьируется от 0,032 до 0,048 Вт/(м·K). Высокие эксплуатационные показатели позволяют использовать ее теплоизоляционные свойства не только для трубопроводов, но и при обустройстве горячих дымоходов.

Выпускается в нескольких вариантах:

  • как и стекловата, рулонами;
  • в форме матов (прошитых рулонов);
  • в виде цилиндрических элементов с одной продольной прорезью;
  • в виде прессованных фрагментов цилиндра, так называемых скорлуп.

Последние два исполнения имеют разные модификации, отличающиеся плотностью и наличием теплоотражающей пленки. Прорезь цилиндра и края скорлуп могут быть выполнены в виде шипового соединения.

СП 61.13330.2012 содержит указание о том, тепловая изоляция трубопроводов обязана соответствовать требованиям безопасности и защиты окружающей среды. Сама по себе базальтовая вата этому указанию соответствует в полной мере.

Производители часто прибегают к хитрости: чтобы улучшить потребительские показатели – придать ей гидрофобность, большую плотность, паропроницаемость они используют пропитки на основе фенолоформальдегидных смол. Поэтому 100% безопасной для человека ее назвать нельзя. Перед применением базальтовой ваты в жилом помещении желательно изучить ее гигиенический сертификат.

Монтаж

Волокна утеплителя прочнее, чем у стекловаты, поэтому попадание его частиц в организм через легкие или кожу почти исключено. Однако при работах все же рекомендуется использовать перчатки и респиратор.

Монтаж рулонного полотна не отличается от того способа, каким осуществляется изоляция труб отопления стекловатой. Теплозащита в виде скорлуп и цилиндров крепится на трубы с помощью монтажного скотча или широкого бандажа. Несмотря на некоторую гидрофобность базальтовой ваты, на изолированные с ее помощью трубы также требуется гидрозащитная паропроницаемая оболочка из полиэтилена или рубероида, и дополнительная, из жести либо плотной алюминиевой фольги.

Сфера применения и особенности монтажа

Оболочки из оцинкованной стали имеют высокие эксплуатационные характеристики и доступную цену, поэтому широко распространены в:

  • системах горячего и холодного водоснабжения
  • канализационных магистралях;
  • трубопроводах нефтегазодобывающей промышленности;
  • тепловых трассах, проложенных под землёй, в траншеях, наземным способом;
  • вентиляционных системах;
  • обустройстве печей, каминов (изоляция дымоходов);
  • противопожарных системах водоснабжения;
  • системах подающих и отводящих трубопроводов с циркулирующей технологической жидкостью;
  • для защиты открытых рабочих органов машин и механизмов.

Процесс монтажа оцинкованной оболочки достаточно прост, не требует использования специального технологического оборудования и легко выполняется своими руками.

Непрофессионалы могут воспользоваться следующей пошаговой инструкцией изоляции отдельного участка в уже эксплуатируемой магистрали:

  • очистить от грязи поверхность требуемого отрезка трубопровода;
  • обезжирить его уайт — спиртом или растворителем;
  • нанести на поверхность рабочих труб антикоррозийное покрытие из битумного праймера;
  • удалить увлажнённые части ППУ изоляции на торцах соседних секций труб;
  • разогреть защитную оболочку в месте стыка до температуры около 80°С — на это место укладывается специальная адгезионная лента (битумно — резиновая МБР);
  • зафиксировать защитную оцинкованную оболочку на месте стыка, закрепив изделие специальными хомутами или манжетами;
  • просверлить несколько отверстий для заливки пенополиуретана;
  • смешать пенообразователь и залить его в подготовленные отверстия;
  • заделать отверстия герметизирующей лентой Абрис.

В дождливую погоду работы следует прокладку сети проводить под навесом или в другом типе укрытия, в противном случае возможно проникновение влаги в виде конденсата или в виде осадков во внутренний слой изоляции.

Монтаж изоляции K-Flex и Armaflex

Теплоизоляция из вспененного синтетического каучука K-Flex и Armaflex производится в виде трубок для труб диаметром от 6 до 168 мм и в виде листового материала в рулонах толщиной от 3 до 50 миллиметров.

Для того чтобы изоляцию смонтировать на трубы, трубку необходимо разрезать вдоль, используя обычный нож, но для предотвращения случайного повреждения внутренней, противоположной, поверхности мы рекомендуем использовать специальный нож для продольные разрезки трубок. Правильно сделанный продольный разрез позволит легко и качественно смонтировать материал. Не делайте продольный разрез на изгибе, это позволит осуществить более качественную склейку.

Далее материал склеивается специальным клеем, который подбирается под каждый тип материала индивидуально. Клей наносится тонким слоем на обе склеиваемые поверхности, тщательно втирая его в поверхность. После нанесения клея не следует склеивать поверхности сразу, необходимо подождать пока он подсохнет. В стандартных условиях это примерно две три минуты. Можно пальцем попробовать если нити клея за пальцем не тянутся, то можно склеивать.

Склеиваются сначала края по углам, не надо склеивать от одного края к другому, так как при таком склеивании может возникнуть перекос по длине шва, поэтому сначала края, потом середину, далее середину середины и так далее.

Если монтаж изоляции труб выполнен соответствии с правилами монтажа в нормальных условиях окружающей среды, то теплоизоляционный материал прослужит долго, швы никогда не разойдутся и их не потребуется дополнительно проклеивать самоклеящимися лентами.

Если вы использовали специальный насос для клея, то открутив крышку с дозатором вылейте оставшийся клей обратно в банку. Открутите кисточку и бросьте ее внутрь. Залейте немного очистителя и закрутите крышку. Прогоните клей из носика дозатора, чтобы он там не застыл, плотно закройте банку с клеем. Увлажненной очистителем ветошью можно протереть руки и инструменты.

Монтаж теплоизоляции труб из вспененного синтетического каучука (Armaflex, K-Flex и др.) Вы можете заказать у нас.

Зачем и от чего защищать трубопровод

Оцинкованная изоляция защищает трубы от воздействия атмосферной среды

Трубы изготавливают из железа, металлических сплавов, пластика, метало-пластика. Все они имеют свой срок «жизни» и изнашиваются во время эксплуатации под воздействием той среды, в которой находятся (осадки, солнце, температура, влажность воздуха, давление почвы или воды). Кроме того, износ магистрали происходит изнутри под воздействием транспортируемых веществ. Поэтому, чтобы продлить время их эксплуатации, защита просто необходима.

Трубы из металла прочны, надежны, но не защищены от коррозии, разъедающей трубу снаружи. Если не сделать изоляцию, то в ближайшее время их стенки потеряют свою прочность и в скором будущем потребуют замены.

При отсутствии изоляции трубы быстро покрываются ржавчиной

Коррозия образуется при:

  1. Повышенной влажности воздуха, дожде, снеге. При прямом контакте, железо ржавеет, стенки трубы истончаются и разрушаются.
  2. Воздействии химических веществ. Металл также покрывается ржавчиной, что приводит к разрушению труб – характерно для химического производства.
  3. Блуждающем токе. Электрический ток разрушает металлические магистрали, находящиеся в земле.
  4. Низкой температуре воздуха. Мороз приводит к понижению температуры проходящей жидкости или ее замерзанию (вода, мазут, нефть, соляра и т.д.) В результате этого появляется конденсат на поверхности труб.

Все перечисленные виды губительных явлений, уничтожая транспортную магистраль трубопровода, причиняют убытки, связанные с ремонтом и потерей транспортируемой продукции.

Оцинкованная изоляция труб — разновидности

В производстве труб ППУ используют следующую технологию:

  1. Несущую трубу из стали просушивают и очищают от грязи, окалины и ржавого налета, одевают на нее кольцевые опоры из пластика.
  2. Продевают сквозь отверстия опор медный проводник по всей протяженности заготовки.
  3. Заталкивают трубу на центраторах в цинковую оболочку.
  4. Вставляют заглушки на торцы, подогревают поверхность и производят заливку жидкого ППУ в межтрубное пространство.
  5. После технического контроля качества и маркировки трубу отправляют в складское помещение на хранение.

Трубы с ППУ теплоизоляцией выпускают диаметром от 32 до 1420 мм (ГОСТ 30732-2006) их длина для диаметра трубы до 219 мм лежит в диапазоне 8 — 12 м, при диаметрах более 273 мм длина составляет 10 — 12 м.

Для повышения срока эксплуатации изделий изоляция для труб оцинкованная дополнительно покрывается снаружи лакокрасочными, полимерными и гидроизоляционными составами (праймер битумный), возобновляемыми в процессе эксплуатации.

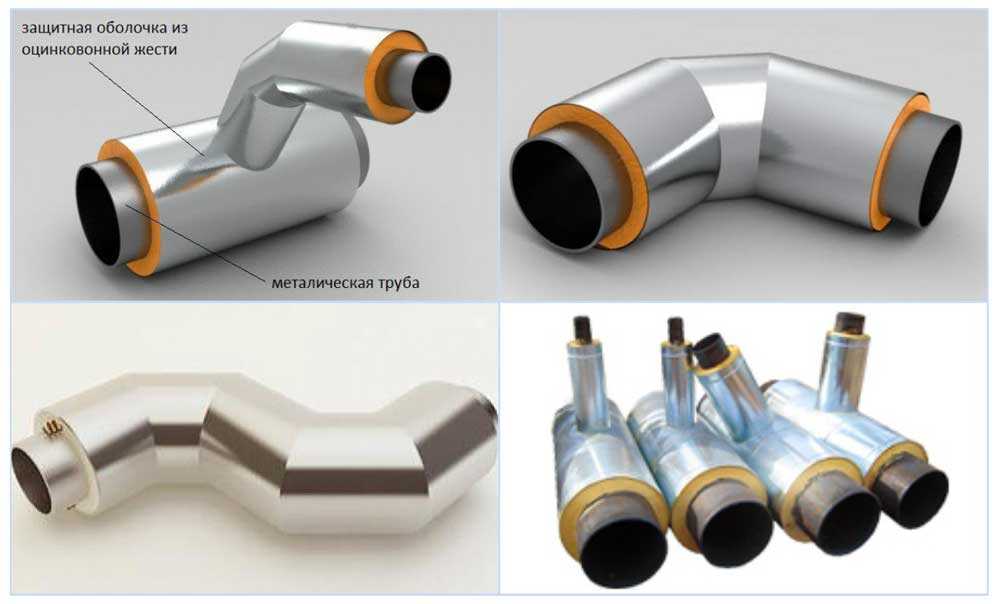

Рис. 7 Фасонные соединители по ГОСТ 30732-2006

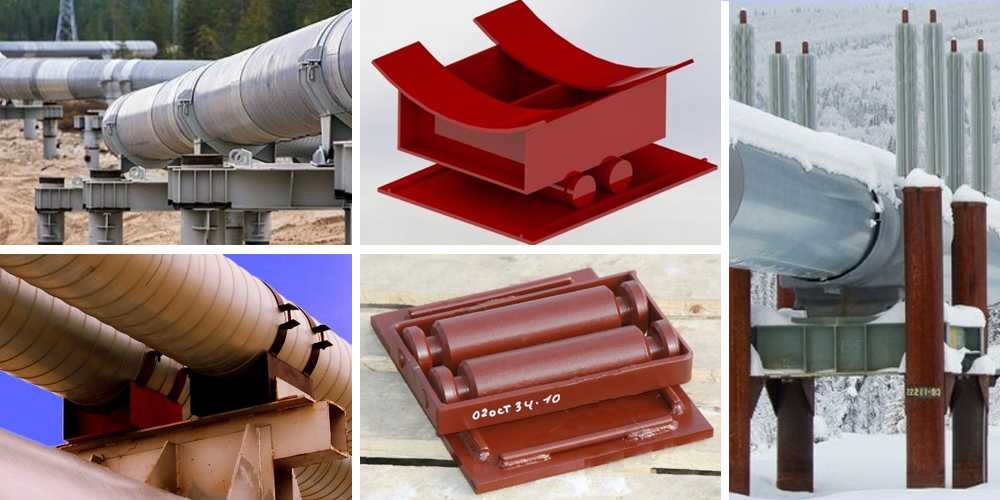

Скользящая опора для трубопроводов — применение, виды, размеры

Длина покрытия труб должна равняться полиуретановому слою с запасом по 50 мм по краям, полиуретановые торцы труб и фасонных деталей покрывают битумно-резиновой или иной гидроизоляцией. При поставке труб размером до 426 мм они должны иметь два диагонально расположенных медных провода СОДК площадью сечения 1,5² мм, если диаметр превышает 530 мм, применяют три провода на 3, 9 и 12 часов.

Для соединения участков магистрали, изменения ее направления и устройства ответвлений, используют широкий ряд фасонных изделий в виде отводов, переходов, тройников с прямым и параллельным отводом, S — образных фасонных элементов, заглушек и концевых элементов. Фасонные детали могут иметь встроенные запорные вентили и задвижки, срок их службы составляет не меньше 30 лет.

Рис. 8 Фасонные элементы для стыковки при прокладке трубопроводов

Разновидности и применение

Большей популярностью из всех видов стальной продукции пользуются оцинкованные трубы, которые различаются по назначению:

  • для создания водопровода;
  • проведения бытовых и хозяйственных коммуникаций;
  • газопроводов;
  • установки отопительной системы.


Трубопровод из оцинкованной стали В зависимости от применения они выполняются разного диаметра, согласно установленным нормам:

  • Для проведения воды и газа используют трубы, произведенные по ГОСТУ 3262;
  • Электросварная продукция отвечает нормам ГОСТа 10704;
  • Бесшовные и профильные.

Для установки водопровода в квартире, а также создания отопительной системы используют трубы, изготовленные по ГОСТу 3265. Они отличаются рядом преимуществ:

Антикоррозийная устойчивость

Это особенно важно в применении стальной продукции. Благодаря оцинкованному покрытию водопровод не покрывается ржавчиной и служит намного дольше;
Срок эксплуатации систем из оцинкованного металла превышает 25 лет.;
По сравнению с обычными металлическими элементами системы, они намного легче

Это упрощает работу и транспортировку данной продукции;
Удобны при создании нужной конструкции. Их можно нарезать на нужные размеры, сварить и соединить в определенной конфигурации.


Металлическая продукция разного диаметра *

Внешне вся стальная продукция выглядит одинаково, отличаются они по толщине стен. Для создания водопровода и отопления в жилом помещении используются элементы среднего класса точности. Если предполагается наружное применение, тогда потребуется изоляция всех стальных оцинкованных труб, иначе жидкость в трубопроводе может просто замерзнуть и создать массу проблем с жизнеобеспеченьем дома.

Для начала следует разобраться в видах и особенностях утеплителя.

Конструкция и виды изделий

В продажу защитные кожухи поступают готовыми к установке. Дополнительных мероприятий с продукцией проводить не требуется. Перед установкой с цилиндра необходимо снять транспортировочную пленку, которая защищает изделие от пыли, грязи и царапин.

Сборка магистрали может производиться с использованием звеньев с разным диаметром. Кроме этого, каналы имеют изгибы, повороты и стыки.

Для того, чтобы конструкция покрытия была утеплена и герметизирована на всем протяжении, используются следующие фасонные изделия:

  1. Прямые цилиндрические. Имеют вид цельного кольца с заклепанными краями и торцевыми замками. Насаживаются на дымоходы после их возведения.
  2. Прямые разомкнутые. Представляют собой разъемные цилиндры, оснащенные замковыми элементами по бокам и торцам. Устанавливаются на подземных, воздушных и поверхностных магистралях.
  3. Тройники круглого сечения. Предназначены для установки на узловые участки канала, где осуществляется стыковка трех направлений.
  4. Конусные. Устанавливаются на конечном звене вентиляционного или дымоходного канала. Сужение предназначено для монтажа защитного грибка.
  5. Отводы. Имеют вид изогнутого продолговатого кольца. Применяются для защиты поворотных участков трубопровода.
  6. Короба разъемные. Представляют собой сборную деталь шарообразной, кубической или сложной формы. Устанавливаются на запорную и контрольную арматуру, муфтовые и фланцевые стыки.
  7. Заглушки. Имеют вид блюдца с вертикальными стенками. Служат для изоляции тупиковых участков инженерных коммуникаций.
  8. Цепеллины. Используются для защиты резервуаров и технических емкостей.

В комплекте с кожухами и фитингами рекомендуется приобретать заклепки и саморезы для усиления крепления участков под напряжением.
