Обвязка твердотопливного и газового котла

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

  • электрическое;
  • твердотопливное;
  • жидкотопливное;
  • газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Варианты обвязки

Существует 4 основных и самых распространённых способов:

  1. с циркуляцией естественной,
  2. с принудительной,
  3. коллекторная классическая,
  4. на первично-вторичных кольцах.

Обводка с естественной циркуляциейЧтобы такое отопление исправно работало, необходимо учесть некоторые советы:

  • труба должна быть большого внутреннего диаметра (от 32 мм),
  • котёл устанавливается ниже радиаторов,
  • наклон труб должен составлять не менее 5 мм по ходу теплоносителя,
  • минимальное количество поворотов труб, чтобы не препятствовать естественному ходу жидкости в магистрали.

Принудительная циркуляцияОднако есть 2 способа решить такую проблему:

  • установка обводного трубопровода (байпас), что даст возможность системе, переключаться на естественную циркуляцию;
  • устроить качественную аварийную схему, благодаря которой можно будет сбросить лишнее тепло;
  • установить систему автономного питания (бесперебойник).

Коллекторная разводкаЕсть ряд преимуществ, которые появляются благодаря этому способу:

  • Каждый элемент отопления контролируется отдельно с коллекторного ящика, что даёт возможность отключать любой, не нарушая работы всей магистрали.
  • По всей магистрали одинаковая температура.

Обвязка на первично-вторичных кольцахЕсть 2 вида подключенных к котлу контуров:

  • Смесительные. Здесь на температуру теплоносителя влияет то, насколько открыта заслонка.
  • Прямые. В таком случае, нагрев жидкости производится от горелки.

Также существуют 2 способа подключения контуров:

  • Двухходовое подключение, когда теплоноситель подаётся насосами.
  • В трёхходовом подключении, каждый контур имеет отдельный кран, и соединён с бойлером, в котором подогревается теплоноситель.

Есть 4 варианта такой схемы.

Холодная вода подаётся из водопровода.
Насос переключается на дополнительный источник питания (например, аккумулятор)

Используя такой вариант, важно не забывать следить за подзарядкой этого источника.
Монтаж дополнительного контура с естественной циркуляцией. Этот небольшой контур отводит тепло после отключения насоса.
Одновременное использование двух контуров

Когда прекращает работать ветка, зависимая от электроэнергии, контур с естественной циркуляцией продолжает обогревать помещение.

Требования к электропитанию

Котлы Бакси энергозависимые и могут работать только при наличии электроэнергии с напряжением 220В. Электронное оборудование агрегата практически не переносит скачков напряжения в сети, поэтому специалисты рекомендуют устанавливать перед котлом стабилизатор напряжения.

Также потребуется установить УЗИП, защищающий котел от импульсных токов при включении рядом мощного электрического оборудования либо во время грозовых атмосферных воздействий.

Не менее важно для безопасности работы оборудования и обслуживания выполнить систему заземления двухконтурного котла с потенциалом между заземлением и нейтралью 0,5 В. При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла. Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно

Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно

При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла. Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

  1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
  2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
  3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
  4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
  5. Обязательно наличие заземления, трубопровода холодной воды.
  6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
  7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
  8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Этапы установки

Монтаж электрического котла является наиболее простым в сравнении с установкой других типов котлов. Поскольку в процессе отопления будет участвовать электричество, нужда в хранении и подаче газа либо жидкого и твердого топлива, создании дымохода отсутствует. Монтаж электрокотла можно разделить на несколько этапов:

— На стену устанавливаются крепления, необходимые для котла, кронштейны выравнивают по уровню и следят за тем, чтобы не было никаких перекосов;

— Нужно создать заземление;

— Котел подключается к отопительной системе. Циркуляционный насос и расширительный бак, если не встроены в конструкцию котла, должны быть установлены отдельно;

— Осуществляются работы по пуску и наладке оборудования. Система проверяется на герметичность на всех участках, после чего избавляются от лишнего воздуха и проверяют работу агрегата во всех режимах.

Перед установкой оборудования нужно проверить, все ли инструменты находятся под рукой. В их число входят:

— Инструкция, идущая в комплекте с агрегатом;

— Дрель;

— Фланцы и муфты;

— Трубы, подходящие по габаритам;

— Кабель, имеющий определенное сечение;

— Метизы, с помощью которых котел крепится к стене;

— Планка для монтажа;

— Схема, в которой отображена правильная установка электрокотла.

Схема обвязки с напольным одноконтурным газовым котлом

Какой будет схема обвязки для одноконтурного ? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

Получится, что в корпусе напольного будет только два компонента из списка выше:

  1. Газовая горелка.
  2. Теплообменник.

Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.

А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.

Все прочие атрибуты теплогенерирующего оборудования – , система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.

Еще по этой теме на нашем сайте:

  1. Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя…
  2. Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете…
  3. Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими…
  4. Чтобы не тратиться на полноценный дымоход, вам понадобится коаксиальная труба для газового настенного котла. Установка, фото которой опубликовано на этой…

Важно! В статье рассматриваем обвязку котла отопления как работу по его подключению к готовой отопительной системе. А это значит: батареи, трубы, контуры теплого пола – все уже смонтировано, осталось подключить только котел

При изучении вопроса вы можете столкнуться с тем, что к обвязке котла относят и монтаж всех элементов системы отопления

Но это неправильно, так как важно разделять теплогенератор (котел) и теплоизлучатель (батарея отдающая тепло). Все что между ними – и есть обвязка. При изучении вопроса вы можете столкнуться с тем, что к обвязке котла относят и монтаж всех элементов системы отопления

При изучении вопроса вы можете столкнуться с тем, что к обвязке котла относят и монтаж всех элементов системы отопления

Но это неправильно, так как важно разделять теплогенератор (котел) и теплоизлучатель (батарея отдающая тепло). Все что между ними – и есть обвязка. Обвязка котла решает три задачи:

Обвязка котла решает три задачи:

  1. Равномерное распределения тепла по всей системе.
  2. Защита котла от перегрева, который чреват остановкой оборудования (лучший вариант) либо взрывом (худший вариант).
  3. Качественное снабжение горячей водой, если котел .

По типу сложности монтажа, обвязку котла отопления можно разделить на сложную и простую (условно). Простая обвязка включает в себя минимальный набор приборов, устройств, агрегатов и выполняется, как правило, для дорогих котлов, в которые уже встроено большую часть элементов защиты и агрегаты распределения теплоносителя. Сложная обвязка котла (это – то самое множество труб на фото) – выполняется в случае установки самого простого котла, который, по сути, исполняет роль газовой горелки.

Но, это утверждение не касается промышленных объектов, где действуют нормы повышенной безопасности и полная схема обвязки, иногда дублирующая уже встроенные функции отопительного котла, должна производиться в любом случае для соблюдения норм приемки.

В данном материале не рассматривается обвязка промышленных котлов, установленных в больших котельных, снабжающих теплом отдельные микрорайоны или предприятия.

Обвязка настенного котла и водонагревателя

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

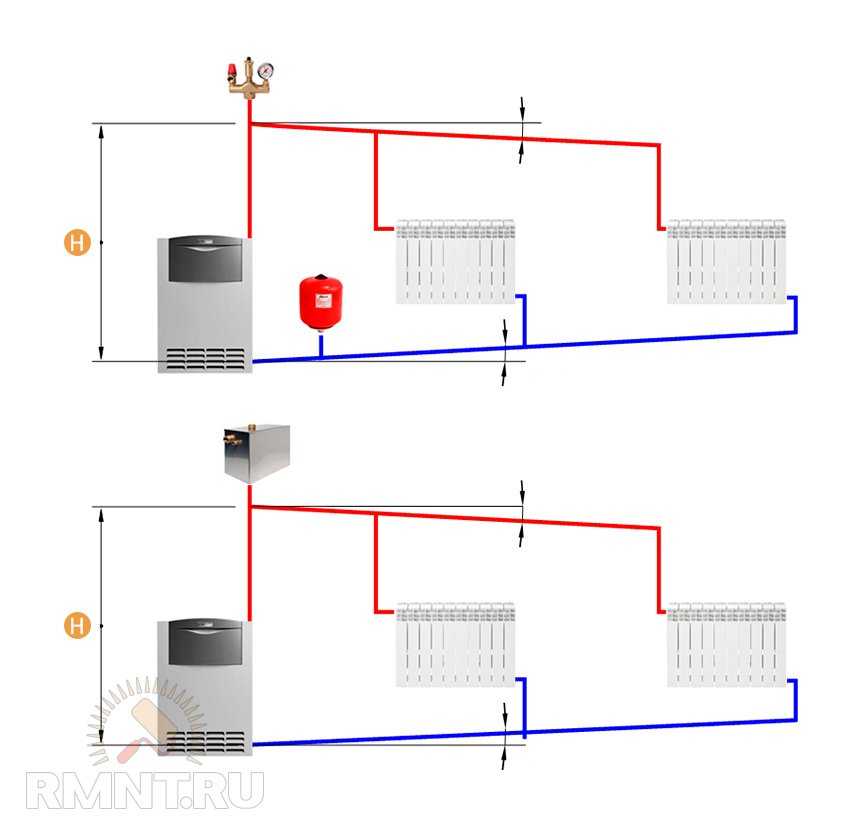

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

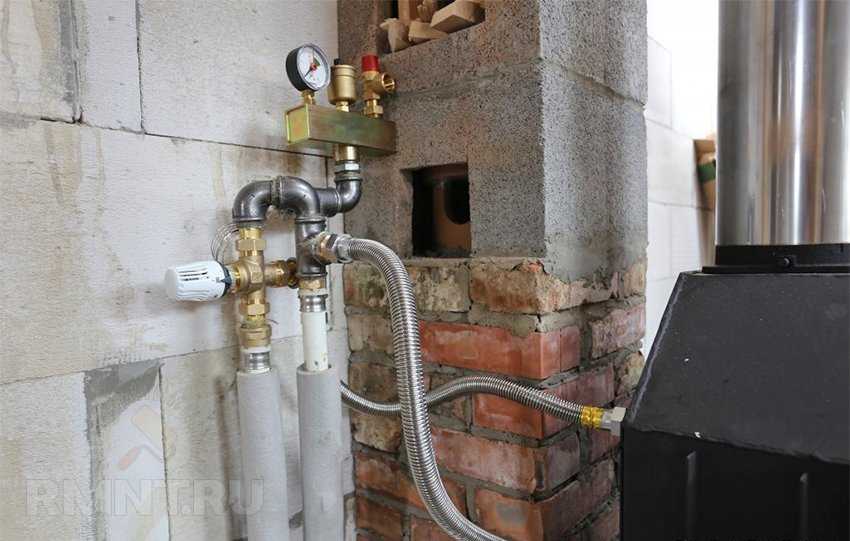

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
