Подключение электричества в частном доме своими руками

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

Этап согласования документации

Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.

На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.

После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

• светильники на крыльцо и террасу дома;
• светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
• освещение беседки;
• светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
• освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
• точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Куда обращаться

Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:

1. Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
2. Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
3. Передать полномочия с коммерческой компании.

Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).

Самый быстрый и самый дорогой способ — второй. Энергетики на правах монополиста выполнят все работы без задержек, но и оценивают свою работы высоко. Третий способ менее затратный, чем второй, но по срокам ему уступает. Это связано с тем, что сетевая организация может ставить палки в колеса своим конкурентам в лице коммерсантов.

Если владелец загородного дома обладает достаточными финансовыми средствами, но не знает, как провести свет на участок и с чего начать, рекомендуется выбрать 2-й или 3-й способы. Если на первом месте стоит денежный вопрос, а сроки не горят, подойдет 1-й вариант.

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

• Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
• Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Плюсы и минусы трехфазного ввода

Итак, помимо возможности подключить специальное оборудование, 3-фазное подключение обеспечивает и другие преимущества:

1. Увеличивается «потолок» максимально допустимой мощности. Только не забывайте, что для подключения нагрузки сверх положенных 15-ти кВт нужно получить разрешение в Энергосбыте.
2. При подключении ответственных или особо чувствительных к качеству электроснабжения 1-фазных приборов пользователь получает возможность выбирать наиболее стабильную фазу. Дело в том, что фазы в 3-фазной магистрали никогда не загружаются равномерно и зачастую одна из них бывает перегружена (так называемый перекос фаз). При 1-фазном подключении выбирать не приходится – что подключат, то и подключат. И весьма вероятно, что вам достанется именно перегруженная фаза, в которой часто будет иметь место падение напряжения.
3. Мощные приборы, например, холодильник и кондиционер, можно развести по разным фазам, вследствие чего помехи от работы одного из них не будут влиять на работу другого.

Кое-с-чем придется смириться:

1. Счетчик и другое оборудование имеет большие размеры.
2. Высокое напряжение (380 В вместо 220-ти при 1-фазном подключении) обязывает к принятию более эффективных мер по защите от возгорания и поражения электротоком.

В электрощите придется установить дополнительное оборудование – модульный ограничитель перенапряжения.

Разновидности кабеля для сети на 15 кВт

Требуется знать, какой кабель использовать для ввода в частный дом: 3-х фазный или однофазный. Подключение при помощи первого варианта подразумевает уменьшение нагрузки на сеть и номинала вводного автомата. Недостатком является то, что размер распределительного щитка будет больше, чем при однофазном подключении, так как автоматы выключения питания будут занимать 3-4 модуля.

Также трёхфазные устройства защитного отключения имеют больший размер. Но такой тип вводного кабеля даёт возможность подключить к дому асинхронные электрические устройства, котлы, электроплиты или отопительные системы.

Так как в трёхфазной сети напряжение в 380 В, то для защиты потребуется трёхполосный автомат перед вводом сети в дом. Он поможет избежать опасности возникновения пожара и поражения током, а также даст защиту от короткого замыкания в электросети. Провода имеют различие по материалу, из которого изготовлена сердцевина. Медные кабеля имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.

Провод на 15 кВт в разрезе Источник elektrik-a.su

Кабели для проведения электросети имеют различие по типу ввода:

1. Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они имеют возможность передавать ток до 1 кВ и выдерживать температуру от -50 до +48 °С. Недостатком воздушного ввода является применение перемычек, необходимых для нормального соединения кабеля с щитком. В правилах проведения электросети указывается, что такие перемычки недопустимы, но если согласовать этот момент компанией-поставщиком, то при установке соединения на него поместят пломбу.
2. Подземный. Для такого типа подключения используется провод АВБбШв (алюминиевый) или ВБбШв (медный) с бронированным покрытием, оцинкованными лентами и защитным шлангом. Это нужно для защиты кабеля от пробоя на землю или механических повреждений.

Для каждого вида подключения есть определённые нормы соединения и прокладки. При не правильной установке кабеля все электрические приборы могут подвергнуться короткому замыканию или поломке от перепадов напряжения, так как неправильное распределение мощности влечёт неэффективное использование сети.

3 фазы и ноль Источник isu.org.ua

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

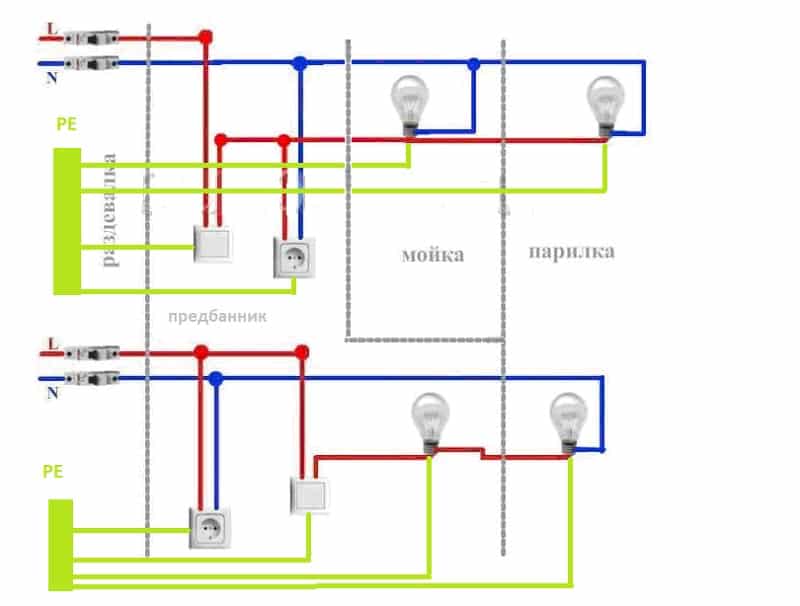

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям. Для уличного освещения устанавливают качественные опоры, которые производит Уральский завод многогранных опор.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Монтаж электропроводки в частном доме цена

Предлагаем пользователям таблицу средних цен на рынке:

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка электропроводки в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.

Основные этапы

Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:

Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
Здание подключается к сети электроснабжения.
Устраивается заземляющий контур.
Комплектуется и устанавливается на свое место вводно-распределительный щит.
К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
Соединение контактов

При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
Монтаж и подключение розеток и выключателей.

Завершается процесс подключением приборов.

Монтаж внутренней проводки

Электропроводка в загородном доме устанавливается точно по рассчитанной схеме. Нельзя в последний момент что-то заменить и не учесть разницу в нагрузке. Выполняется монтаж в определенном порядке.

Разметка

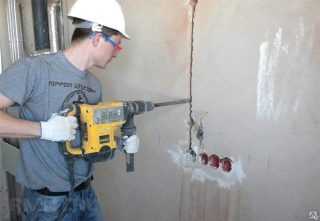

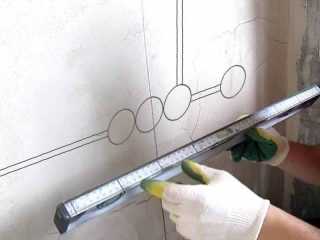

Необходимо отметить на стене местоположение всех электроточек. Используют мел, карандаш. Местоположение выбирают с учетом нормативов СНиП, ПУЭ и собственного удобства.

Рекомендуется сразу же отметить и место укладки провода. После этого проще посчитать, сколько реально потребуется кабеля. Проводку тянут по стенам. На пол укладывать проводники разрешается, если он залит цементной стяжкой и в этом случае провод нужно прятать в гофру, чтобы предупредить механическое повреждение.

Штробление стен

Если укладка выполняется открытым способом или в защитной гофре, достаточно просто отметить положение проводки на стене.

Если кабель хотят скрыть, необходимо проделать в стенах канавки нужной глубины и ширины – штробы. Сделать это можно с помощью перфоратора с насадкой «долото», болгарки или штробореза, что есть под рукой.

По линиям отметки размечают ширину канавки. Обычно она совпадает с глубиной. Штроборезом или болгаркой с диском прорезают материал по границам канавки, если этого недостаточно для изъятия, делают еще несколько надрезов внутри штробы. Затем вынимают материал и подравнивают канавку зубилом и молотком.

Для подрешетников и распредкоробок отверстия в стене высверливают коронками – алмазными или с твердосплавными напайками. Стандартные величины под подрозетник – диаметр 68 мм и глубина 45 мм. Но если используются нестандартные виды модулей, габариты отверстий будут другими.

Прокладка линий

На даче проводку чаще всего ставят открытым способом. Гофру использовать необязательно, если брать достаточно хорошо изолированный кабель – ВВГ или ВВГнг, например. Чтобы добиться более эстетичного вида, рекомендуется прятать проводку под плинтус – напольный или потолочный.

При скрытой укладке проводка размещается в штробах и фиксируется в них шпатлевкой, алебастром или специальными скобами. Штроба заполняется материалом полностью.

Установка распредкоробок и подрешетников

Распсредкоробки и подрозетники монтируют после укладки проводов. Следуют инструкции.

1. В подрозетнике просверливают отверстия под питающий кабель и вспомогательные провода.
2. Посадочное отверстие обмазывают алебастром. Проверяют: при нажатии на дно гнездо не должно проваливаться.
3. Обмазывают алебастром с внешней стороны подрозетника и вставляют в отверстие. Подрозетник должен плотно держаться. Алебастр высыхает за 2 часа, после чего работы можно продолжить.

Распредкоробку тоже можно ставить на алебастр. Если стены дома деревянные, щиток крепят на шурупы с дюбелями.

Подключение линии

Подсоединение розетки и выключателя выполняют после отделочных работ, если они велись.

1. В распределительной коробке находят ноль, фазу и питающий провод контура. Жилы имеют разную окраску, так что это просто.
2. Из группы кабелей находят тот, что проведен от места установки розетки, выключателя, оборудования и зачищают концы. Жилы кабеля прикручивают в фазе, нулю и питанию. Закрывают щиток.
3. Затем конец кабеля, которой выходит к розетке, разделывают на жилы и зачищают концы. К первой клемме розетки подсоединяют фазу, ко второй – нейтраль. Заземление подключается к разъему в средней части розетки.
4. Вставляют розетку в подрозетник, фиксируют саморезами и винтами через лапки. Затем крепят декоративную часть.

Пакет документов для подключения электричества

Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.

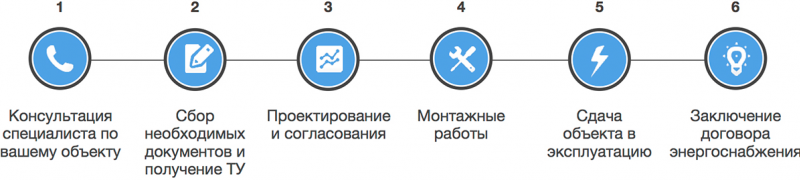

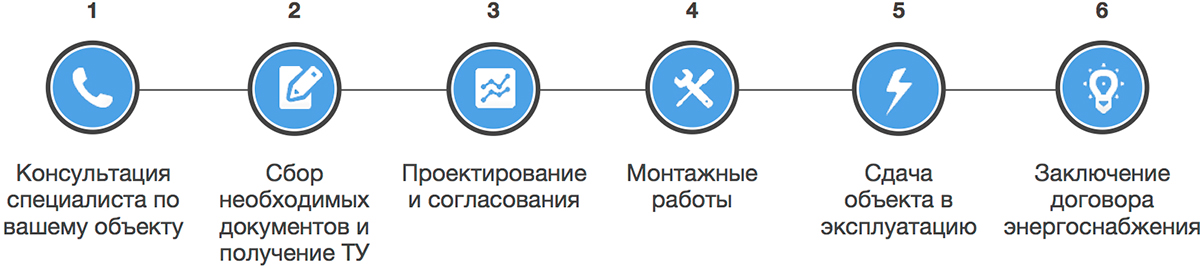

К заявке в энергоснабжающую компанию прилагается следующий комплект документации:

• копии кодов идентификации и гражданского паспорта владельца объекта;
• комплект копий документов, подтверждающих регистрацию собственности.

В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.

После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

• ножницы для разделки КЛ;
• пассатижи;
• отвертки;
• шуруповерт;
• болгарка с алмазными дисками;
• молоток;
• монтажное зубило;
• шпатель;
• рулетка;
• нож.

Инструменты для прокладки электропроводки

Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

• защитные автоматы;
• электрический счетчик;
• провода;
• розетки;
• выключатели;
• распределительные коробки;
• подрозетники;
• соединительные клеммы;
• крепежный метиз.
