Устройство теплообменника газового котла

Как использовать теплообменники для получения ГВС от отопления

Есть несколько возможностей нагревать воду для бытовых нужд при помощи теплообменника и отопления:

• Нагрев проточной воды. Недостаток — ограниченные возможности по расходу горячей воды, отсутствие запаса, сложность реализации поддержания стабильной температуры (надо организовывать узел подмеса или ставить контроллер). Достоинства — требуется мало места, малое количество компонентов.

• Нагрев воды в какой-то емкости. Теплообменник для горячей воды от отопления опускается в какую-то емкость, заполненную водой. По сути, это уже бойлер косвенного нагрева. Но в нем установлен теплообменник и подключается он к ГВС. Но речь сейчас не о них, так что не в этой статье.

Газовые двухконтурные котлы отопления

Газовые котлы — наиболее востребованный вариант для отопления дома. Они различны по принципу работы, типу установки, виду дымохода и другим параметрам.

Если требуется обеспечить не только отопление, но и подачу горячей воды, нет необходимости докупать отдельно бойлер или другой нагревательный аппарат. С обоими функциями отлично справятся двухконтурные котлы. Преимущества от использования такого оборудования весьма значительны:

1. Высокий уровень КПД.
2. Экономичность в потреблении газа.
3. Простота в монтаже.
4. Бесшумность при работе, из-за чего допускается установка в жилых помещениях.
5. Простота в управлении и обслуживании.
6. Возможность отопить помещения любой площади (при выборе котла определенной мощности).
7. Нет необходимости в оборудовании специального помещения или котельной для установки.

Двухконтурные котлы имеют некоторые недостатки, основные из них следующие:

1. Контуры отопления и ГВС не могут работать одновременно.
2. Вода для контура ГВС прогревается проточным способом, не аккумулируется, из-за чего возникает потеря воды. При включении крана, вначале пойдет холодная, а горячая — через несколько секунд.
3. Зависимость от электроснабжения (кроме некоторых моделей).

Принцип работы котлов, варианты устройства теплообменников

Теплообменник для отопления представляет собой конструкцию из медных пластин и труб, которые покрыты защитным слоем от возникновения коррозии. Включается режим отопления посредством переключения трехходового клапана. Он перекрывает подачу на ГВС, не давая возможности горелке нагревать вторичный теплообменник. Нагретая вода циркуляционным насосом направляется в трубопровод и забирается по обратной магистрали.

Теплообменник для приготовления горячей воды представляет собой набор пластин, через которые осуществляется передача тепла. Когда включается режим подачи горячей воды, трехходовой клапан перекрывает контур отопления, холодная вода из трубопровода проходит через вторичный теплообменник, нагревается и поступает к кранам.

Рекомендуется производить периодическую профилактику и чистить теплообменник раз в несколько лет. В зависимости от жесткости воды, период может разниться от двух до семи лет. Чтобы накипь образовывалась в меньшем объеме, необходимо выставлять настройки для нагрева воды для ГВС в пределах 40-45℃. А чтобы в него поступало меньше загрязнений из трубопровода, необходимо установить фильтр на входе в котел для отсеивания грубых примесей и производить его очистку раз в сезон. Двухконтурные котлы подлежат сервисному обслуживанию. С определенной периодичностью необходимо вызывать сотрудника сервисной службы для осуществления профилактических работ.

Дополняющие устройства котлов

Двухконтурные котлы оснащены циркуляционным насосом и расширительным бачком. Первый осуществляет движение воды по трубопроводу контура отопления. Бачок выполняет функцию отвода лишней жидкости. В связи с нагреванием воды, она увеличивается в объеме, из-за чего и образуется излишек. После остывания в систему дополнится вода до требуемого объема. Также котлы оснащены различными контролирующими элементами:

• датчики температуры воды;
• датчики давления воздуха;
• защита от воздушных пробок, автоматические воздухоотводчики;
• защита от замерзания.

Подбор мощности газового котла для дома

Двухконтурные котлы подбираются согласно площади дома. В среднем на каждый 1 м2 требуется тепловая мощность 100 Вт. Но кроме этого, на расчет влияют множество факторов, из-за которых возможны теплопотери:

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

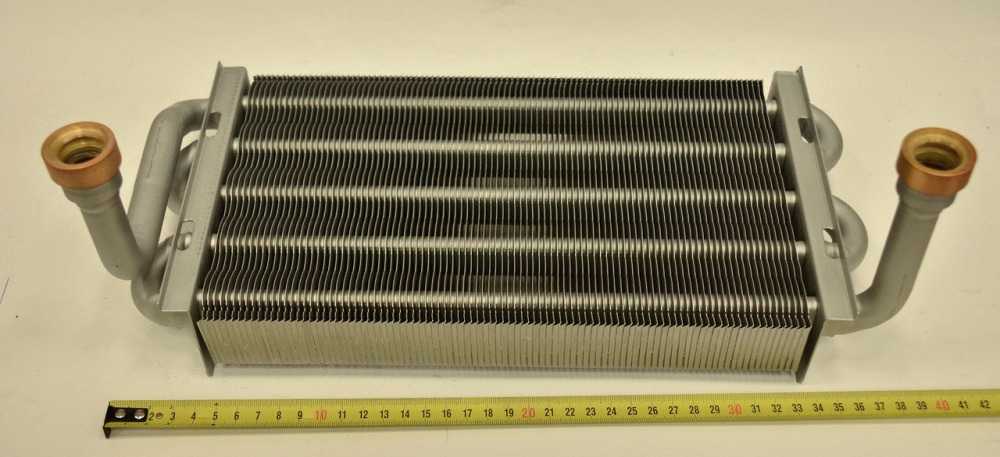

Первичные

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

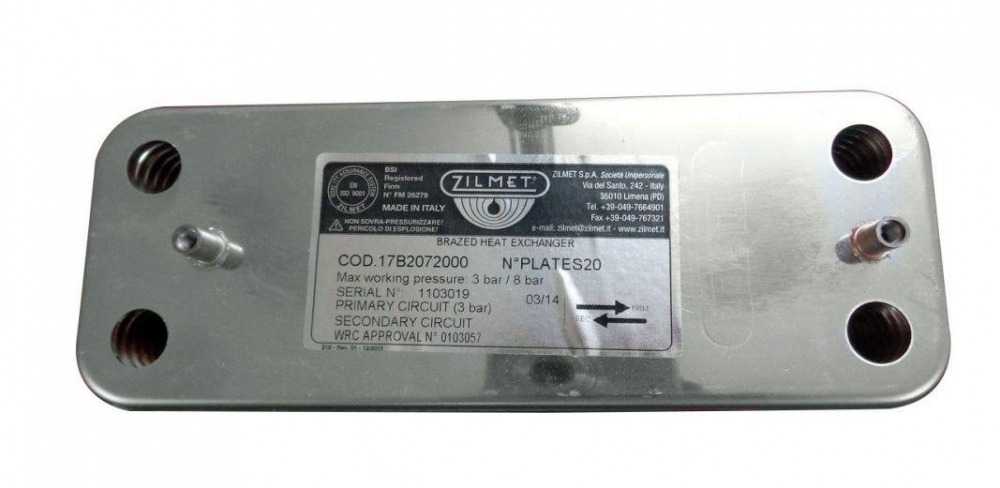

Вторичные

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата.
Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Область использования

Сегодня есть несколько разновидностей теплообменников.

При этом каждый из приборов имеет уникальную конструкцию и особенность работы:

• спаянный;
• разборной;
• полусварной;
• сварной.

Устройства с разборной системой зачастую применяются в тепловых сетях, которые подведены к жилым домам и зданиям разного предназначения, в климатических системах и холодильных камерах, бассейнах, теплопунктах и контурах ГВС. Паяные приборы нашли свое предназначение в морозильных установках, вентиляционных сетях, устройствах кондиционирования, промышленном оборудовании разного предназначения, компрессорах.

Подробное устройство пластинчатого теплообменника

Полусварные и сварные теплообменники применяются в:

• вентиляционных и климатических системах;
• фармацевтической и химической области;
• циркуляционных насосах;
• пищевой сфере;
• системах рекуперации;
• аппаратах для охлаждения приборов разного предназначения;
• в отопительных контурах и ГВС.

Наиболее популярным видом теплообменника, который применяется в быту, является паяный, обеспечивающий обогрев либо охлаждение теплоносителя.

Рекомендации при выборе котла

Выбор газовых котлов – непростое дело, поэтому следует ориентироваться на несколько рекомендаций. Какие бывают газовые котлы отопления – такой вопрос волнует всех, но самое главное отличие – в назначении.

Одноконтурный котел

Одноконтурные газовые котлы настенного типа зависят от наличия источника электроэнергии, так как они оснащены электронным управлением. Вся информация отображается на жидкокристаллическом или LCD дисплее устройства. Такие газовые котлы отопления расход газа позволят значительно сэкономить, так как они могут быть оснащены термодатчиками.

Напольные одноконтурные современные газовые котлы отопления пользуются большим спросом и популярностью, чем настенные устройства. Это можно объяснить тем, что первый тип котлов является более дешевым, а также он не зависит от источника электроэнергии. Также нет необходимости тратиться на дополнительное оборудование, которое будет обеспечивать стабильное снабжение электричеством.

Одноконтурный напольный котел

Перед тем, как подобрать газовый котел отопления, нужно учитывать, что газовые котлы напольного типа больше используются для отопительных систем с естественной, а также принудительной циркуляцией. Постоянно горящий фитиль осуществляет поджог главной горелки, а посредством пьезо-элемента осуществляется розжиг фитиля. В случае если фитиль затухнет или произойдет утечка отработанных газов или природного газа, то группа безопасности, которой оснащен напольный котел, остановит подачу газа в котел. Если сравнить газовые котлы отопления, то можно отметить, что одноконтурный котел напольного типа от отечественных производителей – это недорогое и надежное устройство.

Двухконтурный котел

Напольный двухконтурный котел от отечественных производителей довольно значительно уступает котлам от зарубежных производителей:

• Невозможно отрегулировать нужным образом температуру горячей воды;
• В напольных котлах производительность горячей воды значительно уступает настенным моделям.

Контур ГВС является контуром, который производит нагрев косвенным образом. Для того чтобы получить горячую воду, потребуется все время поддерживать температуру в отопительном контуре, даже в летний период. Для того чтобы не греть всю отопительную систему, на обратке котла можно установить кран, который может перекрыть движение теплоносителя, поэтому будет нагреваться только та вода, которая находится в теплообменнике котла.

Двухконтурный настенный котел

Газовые котлы отопления малой мощности или большой настенного типа с двумя контурами также зависимы от источника электроэнергии. Посредством монитора, которым оснащено устройство, пользователь может увидеть всю необходимую информацию: температуру ГВС контура или отопительного контура. Как показывает сравнение газовых котлов отопления, многие современные котлы оснащены электроникой, которая позволяет задать определенную температуру на конкретный интервал времени, например, на одну неделю. Для того чтобы сократить количество потребляемого газа, настенные газовые котлы с двумя контурами можно дополнить различными температурными датчиками как внешнего так и внутреннего типа.

Так как они оснащены циркуляционным насосом, то теплоноситель будет циркулировать принудительным образом. Во время нагрева вода будет расширяться, а значит, будут образовываться некоторые излишки. Их будет забирать расширительный бак встроенного типа. Такой бак может иметь объем около 5 литров и более. Все зависит от конструкционных особенностей котла и от его показателей мощности. Если у вас отопительная система старого типа, например, гравитационная, то, скорее всего, потребуется приобрести еще один расширительный бачок.

Подробнее в статье про двухконтурные газовые котлы

Расширительный бачок системы отопления

Чтобы определить, какой емкости должен быть расширительный бак, можно воспользоваться следующей формулой:

Z = R/10;

R – емкость отопительной системы;

Z – емкость расширительного бака.

Кроме того, какой выбрать газовый котел отопления, теперь встает вопрос, какой же поток воды будет наиболее оптимальным. На одного потребителя потребуется поток воды от 9 до 11 литров в минуту. Для двух потребителей, которые используют горячую воду одновременным образом, потребуется от 12 до 14 литров в минуту. Для трех потребителей и выше потребуется напор около 15 литров в минуту.

Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

• запальник;
• горелка с форсунками;
• газовый фильтр;
• теплообменник;
• топка;
• дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

• перекрыть поступление газа к котлу;
• выкрутить запальник;
• с помощью металлической щетки тщательно произвести чистку;
• выполнить продувку;
• установить почищенный запальник на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа; горелка снимается с установочного места; замечается расположение форсунки, а затем она аккуратно выкручивается; почистить форсунку нужно осторожно ершиком; горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования; форсунка вставляется в горелку согласно метке; горелка устанавливается на место. Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном

Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

• скребки;
• металлическая щетка;
• различной формы ерши;
• электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

• отключается газоснабжение и электропитание от котла;
• снимается аккуратно теплообменник;
• чистка осуществляется удобными для этого инструментами;
• устройство снова устанавливается на свое место.

Важный момент: старайтесь для чистки использовать инструмент, который не имеет острых граней. В противном случае можно нанести повреждения теплообменнику, которые в будущем могут вызвать коррозию изделия.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

• адипиновая кислота;
• раствор сульфаминовой кислоты;
• специальный гель.

Замечание специалиста: выбор реагента для промывки должен зависеть только от степени загрязненности теплообменника.

Бустер состоит из следующих элементов:

• циркуляционный насос;
• емкость для реагента;
• электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

• для повышения очистных свойств реагент нагревается в емкости;
• с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Специалисты советуют: с помощью бустера можно почистить не только контур водогрейных котлов, но и трубы всей отопительной системы.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку топки и дымохода. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Неисправности, ремонт

Газовые обогреватели имеют световую индикацию. Она предназначена для оповещения о неисправностях. Каждый производитель создает свой код знаков, содержащийся в паспорте. Если паспорта нет, можно скачать в интернете. Неисправности можно разделить на две категории:

• те, что можно устранить своими силами;
• требующие вмешательства специалиста.

Что можно исправить самому, в паспорте не оговаривается. Распространенные поломки теплообменника:

• разгерметизация;
• засор.

Устранение протечки производится паяльником, сваркой, в зависимости от металла. Вторая неисправность возникает из-за некачественного теплоносителя, накипи. Устраняется промывкой. Для удаления накипи можно использовать кислоту ортофосфорную, лимонную. Первая более эффективна. Как сделать, показано в ролике:

Иногда встречается заводской брак, но чаще неисправность возникает из-за неправильного использования аппаратов. Если строго следовать рекомендациям изготовителя, изделие прослужит долго, качественно. Ремонт котла:

Виды газовых котлов

По принципу работы газовые котлы делятся на две группы:

1. конвекционные;
2. конденсационные.

Первая группа котлов считается традиционным оборудованием, производящим отопление за счёт сжигания газа, при этом часть тепла уходит вместе с дымовыми отходами. Принцип работы такого котла прост, понятен, а цена относительно невысока.

Второй тип котлов разработан по новым технологиям, позволяющим более полно использовать теплоту сгорания газа. Это позволяет получить КПД примерно на 15-20 процентов выше, чем у конвекционной модели. А это означает соответственную экономию топлива и получение более дешевого тепла. Однако ощутимо выше, чем у конвекционного.

Разработкой и производством газовых котлов занимаются многие компании европейского и мирового уровня. Практически все современные модели оснащены надежной автоматизированной защитной системой, не требующей ручного управления, которая отвечает за подачу горючего и поддержание температуры в заданном режиме. Модели, оборудованные контроллером газового давления, гарантированы от перегрева, возгорания и других подобных поломок, поскольку он немедленно прекратит подачу газа в случае снижения давления, утечки топлива или угасания пламени.

2013-01-23 10 529

Во многих европейских газовых котлах, устанавливается битермический теплообменник. Судя по заверениям производителей – это снижает себестоимость производства и практически не отражается на теплоотдаче и КПД отопительного оборудования.

В интернете наоборот, можно найти множество статей, предостерегающих от покупки котлов с битермическим теплообменником. Чтобы разобраться, где истина необходимо узнать об особенностях конструкции и эксплуатации устройства.

Чугунный теплообменник

Теплообменник из чугуна, не подвержен коррозии, но требует тщательного ухода и осторожной эксплуатации. Данные особенности вытекают их свойств чугуна и главное это хрупкость чугуна

Неравномерный прогрев, который чаще всего происходит из-за накипи, приводит к появлению трещин в теплообменнике.

Информация: Промывка теплоносителя обязательный и основной элемент технической эксплуатации газового котла. Проводится промывка теплоносителя

• 1 раз в год, если используется в качестве теплоносителя – вода проточная (не рекомендовано),
• 1 раз в 2 года, если используется — антифриз,
• 1 раз в 4 года, если используется вода очищенная.

Виды агрегатов по типу теплообменника

Устройства бывают одно- и двухконтурными. Первые способны нагревать воду только для системы отопления, а вторые могут служить в качестве проточной газовой колонки. Соответственно, в них установлены разные теплообменники.

Первичные

Такие элементы всегда трубчатые, имеют вид монометрического устройства, расположенного под горелкой. Этот медный компонент отвечает за подогрев теплоносителя.

Первичные элементы установлены лишь в одноконтурных котлах, но они не так распространены, как агрегаты с двумя контурами, из-за небольшой разницы в стоимости.

Все теплообменники компании Baxi изготавливаются из высококачественных материалов — меди и латуни. Они предусматривают особую обработку, что делает их надежными и придает высокие физические характеристики.

Вторичные

Представляют собой пластинчатые теплообменные поверхности. Передача энергии осуществляется посредством сантехнической воды. Название элементы получили из-за своей формы — это пластины из нержавейки, объединенные друг с другом.

Вторичный теплообменник нужен, чтобы котел работал как для отопления, так и для системы ГВС (горячее водоснабжение).

Битермические

Эти медные элементы функционируют по принципу «труба в трубе». Они призваны подогревать теплоноситель для системы отопления и ГВС. Эффективно нагревают воду, но обязательно требуют, чтобы теплоноситель был высокого качества. Если жидкость подается со множеством примесей, тогда тонкие трубы быстро засоряются, в результате эффективность работы котла снижается.

Самый простой способ очистки газовой колонки от накипи.

Сразу хочется оговориться в статье идет речь именно о очистке проточной части водонагревателя от накипи. При этом предупреждаем, вмешиваться в работу газовой части колонки мы категорически не рекомендуем. Газом должны заниматься газовики. Иначе из-за малейшей оплошности можно наделать больших бед.

Самой распространенной неисправностью газовых проточных нагревателей или газовых колонок считается зарастание водонагревателя накипью, скопившейся в теплообменнике.

Как понять, нужно ли вам чистить теплообменник или нет, и от чего он забивается. В зарастании трубок проточного водонагревателя накипью виноваты, как правило, вы сами и только отчасти жесткая вода. Почему Вы сами, ведь все кругом только и делают, что ругают жесткую воду. Все дело в том, что начинается при температуре воды свыше 80 градусов. Если быть точным, 78 градусов еще отложений нет, а при 82 начинаются интенсивные отложения накипи. А зачем спрашивается Вам такая температура? Для купания температура свыше 42 градусов не нужна, для удаления жиров 45 градусов достаточно, средства для удаления жира справляются с ним и в холодной воде. Для стирки больше 60 градусов не нужно, но сейчас в основном стирают стиральные машинки — автоматы.

Делайте выводы сами. Очень многие оставляют работать газовую колонку на запальнике, несомненно, удобно, нет необходимости разжигать и настраивать ее каждый раз, пламя на запальнике небольшое, но если вы его рассверлили для надежности, то хватает и часа, чтобы температура в теплообменнике нагревателя поднялась до 90 градусов, вот вам и накипь. И третья наша ошибка это работа газовой колонкипри малом расходе воды – читайте низком давлении воды в водопроводе. Конечно, проточный водонагреватель в штатном режиме работать при слабом давлении не может. Но русские умельцы и «черта на масленицу заставят блины печь». Где нужно подкрутим, запальник рассверлим, на выходе редуктора подложим шайбочку и вооля, вода еле идет, а колонка горит и при этом даже кипяток с паром выбрасывает. Вот вам и ваша накипь.

Выводы:

Чтобы накипь в колонке не образовывалась, не ленитесь ее отключать и включать по необходимости, если не хотите, пользуйтесь или двухконтурным котлом, рассчитанным на производство горячей воды. И не правда, что котлы хуже греют воду, лично у меня самый обыкновенный, дешевый «Житомир» обеспечивает горячей водой без проблем две ванных комнаты и душ.

Не переделывайте автоматику проточного нагревателя, если у вас слабый напор, лучше поставьте, их сейчас выпускают очень много, всегда можно подобрать подходящий именно вам.

При включении газовой колонки в работу отрегулируйте расход воды по температуре, крутой кипяток не нужен, скажите, зачем разбавлять горячую воду холодной, если мы сейчас одинаково платим и за ту и за другую.

Когда необходимо промывать змеевик (теплообменник) газовой колонки.

Теплообменник газовой колонки.

Ну а теперь, если у нас уже случилась беда, давайте займемся промывкой теплообменника. А понять, что теплообменник газовой колонки забит можно по следующим симптомам:

— низкий напор в кране горячей воды при хорошем напоре в кране с холодной водой, при этом колонка либо вообще не включается, либо включается и тут же выключается.

Конечно, может еще сломаться кран на входе в колонку, поэтому для начала проверьте его, и только потом разбирайте газовую колонку.

Убедились, что кран исправен, можно приступать к разборке водогрейной колонки.

Как разобрать теплообменник колонки. Инструменты для работы.

Описывать весь процесс разборки я думаю, не стоит. Главное убедитесь, что у вас имеется необходимый инструмент. Это в минимальном наборе ключ «Бако» или трубный №1, ключ разводной, отвертки — крестовая и плоская минимум №5, комплект запасных паранитовых прокладок. Еще вам понадобится сантиметров 60 резинового шланга? дюйма с металлическим хомутом. В некоторых колонка трубка может быть больше, поэтому убедитесь в ее толщине сами. И конечно заранее приобретите в хозмаге , продается в виде сухого порошка, разводится горячей водой. Если повезет, можете найти там же, в пластмассовой бутылочке. Берите лучше 2 шт, чтобы хватило на два раза.

Антинакипин

Для начала снимаем с котла фурнитуру – ручки и т.д. Затем кожух. Сняли кожух, определитесь с трубками подвода воды, чтобы случайно не тронуть газ.

Готовим механизм самостоятельно

Упрощая, такое устройство представляет собой бочку с нагретым теплоносителем, внутри которой находится змеевик или трубная доска с множеством трубок для нагрева ГВС.

Вариантов может быть очень много, каждый мастер привносит в конструкцию какие-то свои идеи.

Водяная рубашка

Самодельный теплообменник водоводяной «водяная рубашка» – это тот самый вариант, о котором уже упоминалось. Труба (емкость), расположенная внутри другой трубы (емкости) с теплоносителем. Изготовление такой модели несложно, но потребует обеспечения герметичности большей емкости, что в домашних условиях непросто сделать. Температурные расширения, неминуемые при эксплуатации, оказывают отрицательное влияние на прочность сварного шва.

.

Распространенным вариантом является медная трубка, свернутая кольцами или зигзагами, омываемая горячим теплоносителем из большей емкости.

Трубная доска

Такой прибор представляет собой пучок трубок, присоединенных к двум плоским пластинам с отверстиями (отсюда и название). Пластины отсекают емкости, одна из которых имеет входной и выходной патрубки для поступления холодной воды и вывода нагретой. Вторая емкость служит для обеспечения циркуляции воды, увеличивает длину трубок и, соответственно, площади соприкосновения.

Вся конструкция помещается в корпус с горячим теплоносителем, который нагревает воду в трубках. Такая система требует участия умелого сварщика, так как количество трубок велико, требует качественного присоединения. Нарушение герметичности любого шва приведет к перемешиванию воды с теплоносителем, что недопустимо.
