Принцип работы автоматического воздушного клапана

Чем опасны воздушные пробки?

Попадание воздуха внутрь водяной отопительной системы – явление очень распространенное. И реагировать на него следует незамедлительно. Хотя некоторое количество воздуха в системе может показаться не опасным, оно нередко становится причиной более серьезных проблем.

А иногда завоздушенность радиатора или труб позволяет выявить поломки или огрехи в монтаже отопительной системы.

Наличие воздушных пробок обычно проявляется в виде неравномерного прогрева отдельных элементов системы, например, радиаторов.

Если устройство заполнено теплоносителем лишь частично, его работу сложно назвать эффективной, поскольку помещение недополучает часть тепловой энергии, т.е. не прогревается.

Если верхняя часть радиатора отопления остается холодной и прогревается только его низ, скорее всего, устройство завоздушено, нужно спустить воздух

Если воздух скопился в трубах, он препятствует нормальному продвижению теплоносителя. В результате работа отопительной системы может сопровождаться довольно сильным и неприятным шумом.

Иногда часть системы начинает вибрировать. Наличие воздуха в контуре вызывает активизацию различных химических процессов, например, может вызывать распад кальциевых и магниевых гидрокарбонатных соединений.

Это приводит к образованию углекислоты, что нарушает кислотно-щелочной баланс теплоносителя. Повышенная кислотность способствует усилению коррозионного воздействия на элементы отопительной системы, что может привести к заметному сокращению срока их службы.

Кроме того, химические процессы, протекающие под воздействием высокой температуры, вызывают отложение на стенках труб и радиаторов известняковых осадков, создающих плотный налет.

В результате просвет трубы уменьшается, характеристики отопительной системы изменяются, она работает с меньшей отдачей. Большое количество известкового налета может полностью забить трубы, их придется прочищать или даже полностью заменять.

Наличие воздуха в автономной системе отопления может свидетельствовать о процессах, способствующих появлению осадка и засорению труб отопительного контура

Если в схему отопления включен циркуляционный насос, наличие воздуха в системе может пагубно отразиться и на его работе. Подшипники этого устройства рассчитаны на постоянное пребывание в водной среде. Если в насос попадет воздух, подшипник будет работать в режиме сухого хода, что вызовет его перегрев и поломку.

Причины появления воздуха и воздушных пробок

  • Трубы слишком быстро наполняются теплоносителем. Из-за повышенной скорости вода не успевает вытеснить воздух естественным путем из магистрали. Теплоноситель должен начинать поступать из нижней точки, чтобы воздух выходил вверх через открытое отверстие.
  • Не были проведены подготовительные работы перед запуском системы отопления. В результате в тепловом носителе содержится повышенное количество растворимых газов. Во время нагрева воды они отделяются и накапливаются в трубах, образуя пробку.
  • Проводились ремонтные работы по замене отдельных частей трубопровода, но при этом воду полностью не спустили.
  • В трубах началась коррозия. При контакте металла с кислородом освобождается водород, который постепенно скапливается в отопительной системе.
  • Нарушилась герметичность в тепловой магистрали.

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов

Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили

В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

Нижняя подача отопления в многоэтажке

Для современных строений стандартным решением является схема с нижним розливом. В этом случае обе трубы – и подающая, и обратная – уложены в подвальном помещении. Стояки, подсоединенные к розливам, объединяют попарно при помощи перемычки на чердаке или верхнем этаже.

Вариант № 1 решения проблемы — запуск элеватора на сброс

Стравливание воздуха из системы отопления выполняют специалисты ЖКХ на этапе запуска контура, который сброшен частично или полностью. С этой целью его перепускают на сброс: одну задвижку открывают, а вторую оставляют закрытой.

Со стороны контура отопления до закрытой задвижки открывают сбросник, который соединен с канализацией. О том, что основная часть воздуха вышла, видно по водяному потоку в сбросе – он движется равномерно и без пузырей.

Вариант №2 устранения проблемы – монтаж воздушника

Перед тем, как выпустить из системы отопления воздух, в верхней части всех парных стояков в случае нижнего розлива устанавливают воздушник. Им может быть не только специальный кран Маевского, но и винтовой вентиль, водоразборный или шаровый кран, смонтированный изливом кверху.

Сброс воздуха из системы отопления выполняют в определенной последовательности:

  1. На более, чем на один оборот приоткрывают кран. В результате должно раздаться шипение движущегося воздуха.
  2. Под кран подставляют широкую емкость.
  3. Ожидают, пока вместо воздуха польется вода.
  4. Закрывают кран. Через 10 минут стояк должен прогреться. Если этого не происходит, надо стравливать пробки повторно.

Перед тем, как избавиться от воздуха в системе отопления, следует помнить о таких важных правилах:

  1. В кране Маевского нельзя винт выкручивать полностью, поскольку при давлении, равном 5 – 6 атмосферам, и льющемся из отверстия кипятке вернуть его на место невозможно. Результатом таких действий может стать затопление собственной квартиры и расположенной снизу.
  2. Не надо под давлением выкручивать воздушник, даже на пол-оборота, поскольку неизвестно в каком состоянии находится его резьба. Когда спускной клапан неисправен, до его замены или ремонта следует перекрыть два парных стояка и удостовериться, что их вентили удерживают воду.
  3. В случае проживания на верхнем этаже до старта отопительного сезона нужно удостовериться в том, что есть инструмент, которым работают с воздушником. Модели современных кранов Маевского можно открыть отверткой или руками, а в старых зданиях потребуется специальный ключ. Он выполняется легко – следует взять пруток нужного диаметра и выполнить у него на торце пропил.

Вариант №3 устранения проблемы – перепускание отопительного стояка на сброс

При нижнем розливе основной проблемой воздушников является то, что они располагаются на верхних этажах в квартирах. Если их владельцев постоянно нет дома, как убрать завоздушенность системы отопления?

Можно перепустить парные стояки со стороны подвала, для чего:

  1. Их обследуют на предмет наличия вентилей, после которых можно устанавливать заглушки или сбросники. Во втором случае затрат не будет, а в первом – необходимо купить шаровый кран с резьбой аналогичного размера, как и у заглушек.
  2. Перекрывают вентили на двух стояках.
  3. На одном из них на несколько оборотов откручивают заглушку и ожидают снижения напора жидкости, который бьет по резьбе. Так можно убедиться, что вентили на этажах исправны.
  4. На место заглушки монтируют шаровый кран, сначала подмотав резьбу.
  5. Смонтированный сбросник открывают полностью.
  6. Теперь приоткрывают вентиль, находящийся на втором стояке. Когда напор осуществит отвод воздуха из системы отопления, закрывают сбросник и открывают другой стояк.

В этом также имеются нюансы:

  1. Когда все батареи установлены на подающем стояке, а на обратном их нет, сбросник нужно монтировать на обратке и тогда проблема, как удалить из системы отопления воздушную пробку, будет решена. В случае расположения радиаторов на парных стояках вытравить воздух получается не всегда.
  2. Если не удалось перепустить стояки в едином направлении, тогда сбросник переставляют на второй стояк и перегоняют теплоноситель в противоположную сторону.
  3. При наличии винтовых вентилей на стояках нужно избегать перемещения воды через них в направлении, которое противоположно стрелке на корпусе. Желание приоткрыть вентиль с клапаном, прижатым давлением, может завершиться его отрывом от штока. Чтобы устранить проблему, связанную с тем, как вытравить воздух из системы отопления, довольно часто требуется сбрасывать систему обогрева строения.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 – 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Пример конструкции воздухоотводчика  с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

  • Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
  • Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
  • Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
  • На рынке представлены аналоги воздухоотводчиков – сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух – это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
  • Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

  • В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
  • Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта – в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
  • После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики от завоздушивания батарей отопления

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

  • Поворотной рукояткой из пластика или металла.
  • Специальным сантехническим четырехгранным ключом.
  • Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа – это повлечет дополнительные расходы, но упростит развоздушивание батарей.

3 Механический спускной кран

Устройство механического развоздушивателя довольно простое. Зачастую он имеет латунный корпус и резьбовые соединения на ½ или ¾. дюйма Сбоку в устройстве есть небольшое отверстие, которое необходимо для сброса воздуха из системы.

Некоторые модели механизмов снабжают специальной пластиковой вставкой. Внутри неё есть маленький отводной канал. Это позволяет эксплуатировать устройство с большим удобством, так как его положение можно регулировать благодаря пластмассовой шайбе. Механический развоздушник функционирует следующим образом:

  1. 1. При эксплуатации отопительных систем винт с этого устройства закручен и полностью закрывает выходное отверстие.
  2. 2. Если возникает необходимость спустить образовавшиеся скопления воздуха, тогда винт немного откручивают. Давление теплоносителя выдавливает пробку.
  3. 3. Сначала из радиатора выходит чистый воздух, а затем вперемежку с жидкостью. Клапан Маевского перекрывается только после того, как из отверстия начнёт идти вода.

Ручной кран Маевского способен правильно работать на протяжении многих лет. Это безотказное устройство имеет большой срок эксплуатации.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

  • изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
  • чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
  • лучшими считаются те модели, которые оснащены дополнительными функциями;
  • изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

  1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
  2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
  3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Место и технология установки

В открытых системах воздух выходит через расширительный бачок.

Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:

  • При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
  • Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
  • Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.

Назначение и виды воздухоотводчиков

Воздухоотводчики применяются для удаления скопившегося воздуха из системы отопления. Разделяются на ручные, открываемые обслуживающим персоналом и автоматические, не требующие участие человека. Простейшим устройством является кран. Более сложное устройство – воздухосборник. Современные устройства – автоматический воздушный клапан для отопления. В отдельных элементах системы отопления применяются специальные устройства. Самое распространенное — «кран Маевского».

Ручные воздухоотводчики

При заполнении системы отопления, теплоноситель, поступая под давлением, должен вытеснить весь газ. Для этого, в самой верхней точке системы, устанавливается кран для стравливания воздуха из отопительной системы. Чтобы заполнение произошло относительно в короткие сроки, пропускная способность крана должна обеспечить свободный выход. Поэтому устанавливают краны диаметром не менее 15 мм, а иногда и больше. После заполнения системы кран перекрывается.

В первые дни работы отопления газы очень активно выделяются из теплоносителя и накапливаются. Поэтому обслуживающий персонал ежедневно, а иногда и 2 раза в день, обходит все краны для спуска воздуха и производит его выпуск. Для этого требуется много слесарей и времени.

Для уменьшения трудозатрат стали устанавливать небольшие резервуары для сбора воздуха, которые так и назывались – воздухосборники. Теперь обход можно было выполнять намного реже, но все равно он требовался.

В современных домах все чаще применяется поквартирная разводка отопления с нижним расположением трубопровода. Применение такой системы отопления дает ряд преимуществ: экономию материалов при монтаже, поквартирный учет тепла, поквартирное регулирование температуры, вплоть до полного отключения, улучшает дизайн помещения. Но возникают и некоторые проблемы. При заполнении такой системы отопления, воздух, находящийся в батареях, невозможно вытеснить из нее. Поскольку отопительный прибор находится выше трубопровода.

Схемы однотрубной системы отопления в частном доме Однотрубная система отопления частного дома с нижней разводкой: схема Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Поэтому для спуска воздуха, все современные отопительные приборы комплектуются воздухоотводным клапаном для удаления газов, небольшого размера, его название «кран Маевского». По фамилии изобретателя этого крана. Открываются и закрываются эти краны только вручную. Принцип устройства прост. В пробку вворачивается винт, заостренный в конце на конус. При двух, трех оборотах, конус отходит от отверстия и медленно выпускает воздух. При появлении капель воды винт вворачивается назад и перекрывает отверстие.

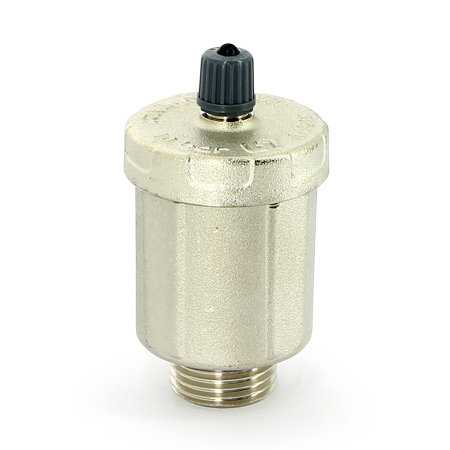

Автоматические воздухоотводчики

В наше время все производственные процессы стремятся автоматизировать для сокращения затрат и повышения качества. И вместо воздухосборников придумали автоматический воздухоотводный клапан. Который самостоятельно спустит воздух из системы отопления.

Устройство автоматического воздушного клапана на отопление напоминает поплавок в карбюраторе автомобиля. При накапливании воздуха поплавок опускается. Игла, закрепленная на оси поплавка, открывает отверстие, через которое газы выходят наружу. Вода, заполняя поплавковую камеру, поднимает поплавок, и игла перекрывает отверстие. Некоторые автоматические воздушные клапаны имеют более сложное устройство, но принцип используется тот же. Для проверки работоспособности клапана на многих устанавливается кнопка со штоком, которой можно вручную опустить поплавок и проверить наличие воздуха. Заодно оторвать острие иглы от седла отверстия, если произошло залипание, за счет отложения солей, присутствующих в составе воды.

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

Фановый клапан имеет следующее устройство:

  1. Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).
  2. Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).
  3. Шток или мембрана. Выполняются из резины.
  4. Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

  • когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;
  • когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;
  • поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

  • возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
  • возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

  1. Диаметр. По этому параметру выбирается модель под диаметр трубы.
  2. Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

  1. HL (австрийская фирма, ее продукция — самая дорогая).
  2. McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
  3. Wavin (польский производитель, среднеценовой и дорогой сегмент).
  4. Европласт (украинский бренд, дешевый сегмент).

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации. хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально. защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

Рекомендации по выбору воздушного клапана

Теоретически во всех необходимых местах можно ставить автоматический клапан для выпуска воздуха. Но на практике сфера применения автоматов ограничена по многим соображениям. Например, устройство крана Маевского проще и не имеет движущихся частей, поэтому он надежнее. Ручной кран представляет собой цилиндрический корпус из водопроводной латуни с наружной резьбой. Внутри корпуса проделано сквозное отверстие, проход в котором перекрывает винт с коническим окончанием.

От основного отверстия, расположенного по центру, отходит круглый калиброванный канал. При выкручивании винта между этими двумя каналами появляется сообщение, благодаря чему воздух покидает систему. Во время эксплуатации винт полностью закручен, а чтобы сбросить газы из системы, достаточно открутить его на пару оборотов отверткой или даже рукой.

В свою очередь, автоматический воздушный клапан – это полый цилиндр, внутри которого находится пластмассовый поплавок. Рабочее положение устройства – вертикальное, внутренняя камера заполнена теплоносителем, поступающим через нижнее отверстие под воздействием давления в системе. Поплавок механически прикреплен к игольчатому выпускному клапану посредством рычага. Газы, поступающие из трубопроводов, постепенно вытесняют воду из камеры и поплавок начинает опускаться. Как только жидкость будет полностью вытеснена, рычаг откроет клапан и весь воздух быстро покинет камеру. Последняя тут же снова наполнится теплоносителем.

Внутренние движущиеся части автоматического воздухосбрасывателя постепенно покрываются накипью, а рабочие отверстия заиливаются. Вследствие этого механизм заедает, а газы выходят медленно, через узел с иглой начинает протекать вода. Такой воздуховыпускной клапан проще заменить, чем отремонтировать. Отсюда вывод: автовоздушники ставятся только в тех местах, где без них никак не обойтись. Они подбираются для:

  • группы безопасности котла, где температура теплоносителя наиболее высокая;
  • высших точек вертикальных стояков, куда поднимаются все газы;
  • распределительного коллектора теплых полов, где скапливается воздух из всех греющих контуров;
  • петель П-образных компенсаторов из полимерных труб, повернутых кверху.

При выборе устройства следует обратить внимание на 2 параметра: максимальная рабочая температура и давление. Если речь идет о схеме обогрева частного дома высотой до 2 этажей, то в принципе подойдет любой автоматический клапан для спуска воздуха

Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар.

В коттеджах повышенной этажности циркуляционные насосы могут развивать более высокое давление, так что при подборе нужно ориентироваться на их показатели. Что касается температуры, то в сетях частных жилищ она редко превышает 95 ºС.

Совет. Специалисты – практики рекомендуют приобретать автовоздушники с выхлопным патрубком, направленным вверх. По отзывам аппарат с боковым выходом начинает протекать гораздо чаще. Кроме того, при установке необходимо строго соблюдать вертикальное положение корпуса.

Ручные воздухоотводчики систем отопления (краны Маевского) наиболее часто принимаются для монтажа на радиаторы. Более того, многие производители секционных и панельных приборов комплектуют свои изделия кранами для удаления газов. При этом воздушники бывают 3 видов по способу откручивания винта:

  • традиционные, со шлицами под отвертку;
  • со штоком в виде четырехгранника или другой формы под специальный ключ;
  • с рукояткой для ручного откручивания без всякого инструмента.

Совет. Третий тип изделий не стоит приобретать для дома, где живут дети дошкольного возраста. Случайное открывание ими крана может привести к серьезным ожогам от горячего теплоносителя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
