Расстояние между трубами теплого пола: рассчитаем оптимальный шаг укладки, что на него влияет

Конструкция теплого водяного пола и способы его укладки

Полностью подготовив требуемые материалы и вооружившись необходимыми теоретическими знаниями, можно приступать к монтажу теплого пола. А приведенные далее подробные инструкции помогут более наглядно понять процесс установки.

Итак, алгоритм создания теплого водяного пола включает в себя следующую последовательность действий:

Подготовленную поверхность пола выровнять при помощи специальной строительной смеси.
Далее уложить слой теплоизолирующего фольгированного материала, который будет отражать тепло, не давая ему уходить вниз и в стороны.
Уложить выбранные трубы в необходимом порядке, закрепить их термоизолирующими элементами.
Подключить трубы к насосу и проверить работоспособность системы, уделяя внимание тщательному осмотру на предмет возможных повреждений и протечек.
Затем сделать бетонную стяжку (с учетом линейного расширения полипропиленовых труб и создания специальных каналов для них), и выровнять поверхность пола по уровню.
Выполнить укладку финишного напольного покрытия.

Для обеспечения лучшей теплоотдачи и максимальной эффективности системы теплых полов, существуют несколько вариантов укладки труб.

К ним относят:

  • размещение по спирали (или улиткой), благодаря которому происходит более равномерное и качественное распределение тепла по всей поверхности;
  • размещение в форме зигзага (или змейки) позволяет довольно быстро выполнить монтаж системы, однако способствует неравномерному распределению тепла;
  • комбинированный вариант сочетает в себе преимущества двух предыдущих способов и чаще всего используется в достаточно больших помещениях со значительной площадью поверхности.

При монтаже теплого водяного пола, специалисты рекомендуют:

  • начинать укладку труб в участке с наименьшей температурой (стороны возле окна или двери);
  • во время монтажа труб следует соблюдать предельную аккуратность и не допускать их механического повреждения (например, нельзя наступать на них);
  • делать оптимальный шаг между трубами, который, как правило, составляет 100 –400 мм;
  • учитывать, что при увеличении шага появляется необходимость увеличения температуры теплоносителя;
  • учитывать данные производителя о предельно допустимых температурных значениях в системе, чтобы избежать повреждений напольного покрытия или растрескивания бетонной стяжки;
  • соблюдать нормативный температурный режим теплых полов, который составляет 25ºС для помещений с постоянным пребыванием людей, и 22ºС для помещений с периодическим пребыванием;
  • во избежание повреждения мебели, не следует ее располагать непосредственно над теплым полом.

В данной статье подробно рассказано, какую трубу использовать для теплого водяного пола, а также на что стоит обратить внимание при ее выборе и монтаже. После изучения подробных описаний и инструкций можно смело переходить к дальнейшему этапу – обустройству теплого пола

Отличное качество комплектующих и всей системы в целом гарантировано!

Последовательность опрессовки


Опрессовка при помощи автоматического насоса Опрессовка является проверкой качества уложенных трубопроводов, особенно в местах их соединений. С этой целью трубопроводы надлежит заполнить теплоносителем, и испытать повышенным давлением. При удачном исходе испытания, через некоторое время можно выполнять заливку стяжки, производить укладку керамической напольной плитки или паркета.

Инструкция по опрессовке водяного тёплого пола предусматривает проверку в два этапа:

  1. Испытать систему труб водяного пола на предельное давление теплоносителя — при этом выясняется жёсткость их укладки.
  2. Испытать арматурные элементы на герметичность, для чего необходимо постепенно повышать температуру прокачиваемого теплоносителя. Можно использовать для этого и сжатый воздух.

Заливку и укладку пола, а также укладку плитки выполняют лишь после удовлетворительных результатов обеих проверок, когда трубы можно заполнить теплоносителем и включить нагревательный контур.

Проверка на предельное давление


Опрессовка водяного теплого пола при помощи ручного насоса

В данном случае при запуске устанавливают:

  • Сколько можно залить теплоносителя в систему водяного пола;
  • Качество укладки и соединения всех обогревательных контуров с распределительным коллектором;
  • Правильно ли выбраны материал и диаметры труб;

Перед началом опрессовки своими руками следует выгнать находящийся в трубах воздух. Перед включением насоса к открытому входу подставляют ведро. Для того чтобы выяснить, сколько воздуха в системе, следует перекрыть все ветки водяного контура, кроме одной, к которой следует подключить насос и включить его. Далее необходимо накачать давление в сети до номинального (4-5 ат). После того как из трубы начнёт стабильно поступать теплоноситель, можно считать, что воздух в трубах отсутствует. Для гарантии можно выпустить ещё некоторое количество теплоносителя, следя, чтобы в струе не появлялись пузырьки воздуха. Если укладка сделана верно, то через 2-3 минуты насос можно выключить, и произвести запуск системы теплоносителем до номинального её заполнения.

Технологические параметры проверки своими руками определяются материалом труб. Для металлопластика, например, давление опрессовки должно быть не ниже 8 ат, причём в первый раз запуск системы должен продолжаться не менее 24 часов. Через сутки давление не должно упасть более чем на 1,5-2 ат. Для труб из сшитого полиэтилена запуск выполняют, постепенно увеличивая мощность насоса, поскольку такие трубы, расширяясь, могут снижать давление в системе. Когда давление падает, его доводят до номинального, повторяя процесс трижды. После этого удаётся выгнать весь воздух и одновременно проверить качество соединений.

Если непосредственно после проверки и по истечении следующих суток утечек нет, то можно считать, что воздух удалось удалить полностью; допускается проводить заливку стяжки, производить укладку плитки и т.п.

Проверка на предельную температуру


Опрессовка выполняется теплоносителем с постепенно повышающейся температурой. При первом запуске температура настраивается на 25-30 °C, постепенно ее доводят до 80-85 °C. Быстрее такая проверка выполняется, когда трубы сделаны из металлопластика. Трубы из сшитого полиэтилена, нагреваясь, увеличиваются в диаметре, а потому теплый пол из них долго нагревается.

Опрессовкой своими руками можно также проверить качество установки элементов отопительного контура, в частности, воздухоотводчиков и вентилей. После положительного результата можно выполнить заливку пола, производить укладку плитки и завершать монтажные работы.

После проверки целесообразно повышать температуру теплоносителя постепенно, на несколько градусов в день. В течение следующей недели систему можно выводить на номинальные показатели, но для труб из полиэтилена сроки могут быть увеличены на 2-3 дня, поскольку данный материал медленнее прогревается.

Слишком тонкий или толстый слой стяжки пола

Если слой стяжки слишком толстый, то у водяного тёплого пола будет большая тепловая инерция. Ночью пол греет, всё нормально.


Стяжка водяного теплого пола

Днём солнце начинает светить в окна, в доме жара и даже если в этот момент выключить тёплые полы, плита тепло будет ещё несколько часов отдавать.

Вечером, наоборот: солнце зашло, плита за день остыла, тёплые полы включили, а они только к ночи нагреются.

В общем, будут большие температурные качели. На Кубани это очень жёстко проявляется из-за резкой смены температур на улице.

Если слой стяжки слишком тонкий, то на полу будет температурная «зебра». То есть часть пола горячая, часть прохладная. Ещё не видел людей, которых бы это не напрягало.

Использование формул для расчета диаметра

Узнать диаметр труб для обустройства водяного теплого пола можно, применив формулу, которую в свое время составили специалисты:

D=18х(p/LхG2)х 0,19, где:

  • D – внутренний диаметр трубопровода;
  • р – давление насосного оборудования, применяемого для отопительной системы, узнать данный параметр можно из документации, прилагаемой к циркуляционному прибору;
  • L – проектируемая протяженность отопительного контура. Не стоит забывать, что максимальная длина трубы теплого пола ограничена;
  • G – объем воды, требуемый для обеспечения циркуляции отопительной системы, значение этой величины также можно взять из техдокументации;
  • 18 и 0, 19 — неизменные параметры, которые были получены в результате составления данной формулы.

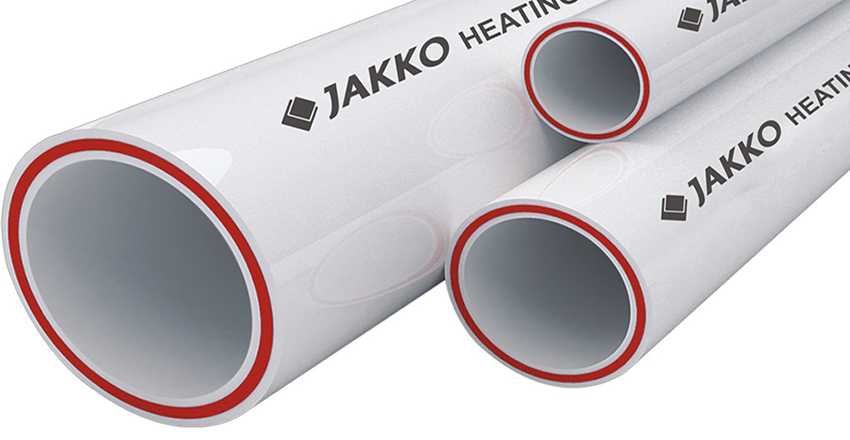

Полипропиленовые трубы для отопления

Производят 5 разновидностей таких труб с различным армированием:

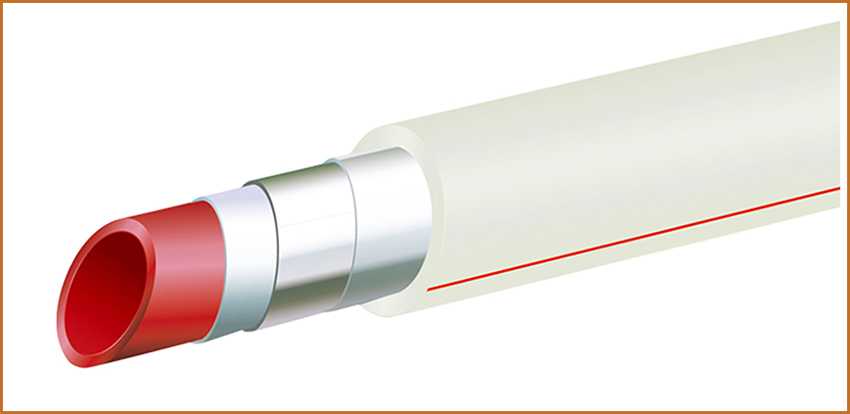

  1. Цельный лист из алюминия – на наружную поверхность трубы накладывается алюминиевый лист, его частично срезают во время устройства стыков;
  2. Перфорированный лист из алюминия – также накладывается на наружную поверхность трубы, на стыках его срезают;
  3. Усиление алюминиевым листом – труба на срезе усиливается в середине материала или ближе к внутренней поверхности, такая разновидность труб не нуждается в зачистке;
  4. Усиление стекловолокном – армирование производится в середине трубы;
  5. Усиление композитным материалом – для армирования используют композит, из полипропилена и стекловолокна.

Не желательно использовать полипропиленовые трубы в районах, где в зимний период часто бывают сильные морозы. Для отопительных систем лучше использовать исключительно армированный материал. При этом стоимость разных видов усиления труб может немного отличатся в непредсказуемую сторону.

При создании теплого пола из полипропиленовых труб нельзя жестко устанавливать трубы между перекрытиями или ограждающими конструкциями. Обязательно необходимо оставлять зазоры для компенсации теплового расширения.

Положительные свойства

Теплый пол из полипропиленовых труб имеет несколько существенных преимуществ по сравнению с другими материалами:

  • Небольшие затраты на приобретение материала;
  • Стыки надежные и более прочные, чем цанговые, что увеличивает время службы всей системы;
  • Высокая теплоотдача материала, что повышает эффективность отопительной системы.

При создании теплого пола не желательно использовать обычные полипропиленовые трубы, лучше выбрать армированный материал.

Классы металлопластиковых труб для теплого пола

Необходимую информацию, касающуюся эксплуатационных характеристик изделия, можно найти на упаковке. Разновидность PE-XB представляет собой двойное внутреннее и внешнее покрытие, включающее сетчатый полиэтилен. Все части соединены при помощи смешенным составом, включающим алюминиевый сплав и клей. Диапазон рабочих температур колеблется от 0 до + 110С по шкале Цельсия.

Если необходима большая мощность обогрева, то лучше выбрать одну из перечисленных ниже разновидностей:

  1. PE-XC – 3-слойный материал позволяет выдержать пиковые нагрузки до 100С по шкале Цельсия. Износостойкий внешний слой исключает вероятность проникновения кислорода, что повышает КПД всей системы. Помимо этого, труба включает клейкий слой, играющий роль финальной изоляции, и внутреннюю полиэтиленовую прокладку.
  2. PE-XA – 5-слойная труба, характеризующаяся тепловой проводимостью в диапазоне от 0,35 до 0,38 W/mk.

Быстрее определиться с тем, какие трубы нужны в конкретном помещении, поможет четкое осознание имеющихся потребностей. Тем больше тепла система должна генерировать, тем более многослойные конструкции надлежит использовать.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

ЧИТАТЬ ДАЛЕЕ: Утепление изнутри потолка, пола и стен в бане своими руками: пошаговая инструкция теплоизоляции кирпичных и деревянных строений

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

  • 29 °С – жилая комната;
  • 33 °С – помещения повышенной влажности;
  • 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Какую температуру ставить на котле для оптимального нагрева теплоносителя

Котёл — устройство, где происходит нагрев воды. Котлы бывают газовые, электрические или работающие за счёт сгорания твёрдого топлива.

Температурный режим зависит от времени года (погодных условий) и качества утепления дома. Поэтому, подбирать показатели, которые нужно выставлять на котле рекомендуется индивидуально, но отталкиваясь от установленных значений:

  • 40 градусов — экономически не оправданный режим. Если используется газовый котёл, то при таком режиме нагрев теплоносителя может не достигать заданного уровня. Из-за этого не будет происходить отключение нагрева и насоса, а это увеличит расходы топлива. Кроме того, из-за перебоев с энергией нагретая до такого уровня вода быстро остынет, и в комнате будет холодно.
  • 50 градусов — при установке такого показателя расход ресурса низкий. Но при этом, насос работает дольше, что увеличивает расход электричества. Однако, при перебоях с электричеством, нагретый до такого уровня теплоноситель держит дольше тепло в полу.
  • 60 — наиболее экономичный режим, но это возможный нагрев для ТП. Обогрев осуществляется лучше, и котёл будет потреблять в сумме ресурса меньше.
  • 70 и выше — данный режим устанавливается только при совмещённом отоплении (радиаторы и тёплый пол). Так как для напольного отопления допустим нагрев воды +55 градусов, то требуется установка смесительного узла.

Не рекомендовано устанавливать на датчике котла показатель выше 70, так как для обогрева жилья, при использовании радиаторов и тёплого пола этого вполне достаточно.

Как рассчитать необходимое количество труб

Для расчета необходимого количества материала можно воспользоваться справочными данными таблицы с ориентировочным расходом в зависимости от площади помещений.

Шаг монтажа греющего контура Ориентировочный расход трубы в метрах на 1 м2 площади
100 мм 10 м. пог
150 мм 6,7 м. пог.
200 мм 5 м. пог.

Чтобы не ошибиться при закупке, специалисты советуют увеличить расчетное количество трубы на 10%. Если есть сомнения в подсчете количества материалов, можно воспользоваться онлайн калькуляторами, которые предоставлены на многочисленных на интернет — ресурсах ведущих производителей и более точно рассчитать необходимое количество трубной продукции.

Пример онлайн калькулятора теплого пола

Неправильно подключённые трубы водяного тёплого пола к коллекторам

Мне неоднократно встречались такие ошибки и я сам пару раз из-за невнимательности так делал. Перепутаешь трубы тёплого пола на коллекторе и потом мучаешься с настройкой тёплого пола. Причём настроить тёплый пол, где трубы перепутаны местами, скорее всего, не получится.


При подключении труб теплого пола к коллектору нужно быть внимательным

Я один раз неделю реально понять не мог, что не так. Утром одна часть пола работает, вечером другая, потом, вообще, циркуляции нет…

Эта ошибка делается из-за спешки или невнимательности.

То же самое если нарушена последовательность подключения труб тёплого пола к коллектору, например, подача петли на втором контуре, а обратка на четвёртый контур приходит.

Сбалансировать эту систему просто нереально.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

  • отличается малым весом, что облегчает процесс монтажа и транспортировки;
  • гасит незначительные колебания давления  в системе;
  • способен восстановить форму после снятия напряжения;
  • не коррозирует;
  • прочен;
  • морозостоек;
  • доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
