Расширительный бачок системы охлаждения автомобиля: для чего нужен, принцип работы, где находится и что в него заливают

Почему закипает машина, возможные причины

Конструктивно охлаждение современного двигателя реализовано не совсем идеально. Это ответ на вопрос, почему закипает машина. Система представляет собой комбинацию жидкостного и водяного типа. Несмотря на это, она имеет много недостатков. Основная проблема — обеспечение постоянного и действенного отвода тепла.

Обычно сложности начинаются в системе замкнутого круга. Это попадание воздуха внутрь, заторы антифриза, уменьшение количества ОЖ, накипь. Из‐за этого магистрали начинают хуже работать, повреждаются отдельные элементы, образуется коррозия на внутренних поверхностях — всё это причины кипения.

Схема системы охлаждения двигателя

Воздушная система целиком зависит от работы вентилятора. Здесь тоже не исключены нарушения. Как правило, они бывают связаны с приводом, датчиками, электроцепями.

На самом деле двигатель закипает из‐за множества причин. Начинающему водителю разобраться с ходу очень трудно. Принято различать две основные группы: сбои охлаждения и неполадки в самой силовой установке.

Рассмотрим каждый случай по отдельности.

Заклинил термостат. Одна из распространённых проблем закипания. Элемент останавливается из‐за изношенности в закрытом положении. Антифриз не проходит в радиатор, что и вызывает перегрев. Определяется неисправность термостата следующим образом: на прогретом двигателе следует потрогать руками любой патрубок. Если он холодный, то это подтвердит догадку.
Засорён радиатор из‐за частой езды на автомобиле по просёлочным дорогам. Мусор легко заметить на наружных стенках, но если он попадёт во внутренние ниши — придётся всё тщательно промывать. Так удастся избежать закипания машины.
Неисправная помпа. Жидкость в этом случае нормально по системе не циркулирует. Довольно часто в таком случае водяной насос издаёт скрип, свист или стуки.
Не работает вентилятор. Обычно такое происходит из‐за поломки датчика температуры.
Неисправный расширительный бачок. Как известно, на нём имеется особая крышка со встроенным клапаном. Её предназначение — отводить избыточное давление. Если происходит поломка, то в устройствах подачи антифриза сразу наблюдаются проблемы. Ввиду этого начинается закипание хладагента.
Воздушные пробки. Образуются при неграмотной заправке системы тосолом или его недостаточным уровнем. Воздушная прослойка может создаваться в отдельных элементах и способствовать закипанию ОЖ.

Перегрев вызывается ещё сбоями с мотором. Не редки и проблемы с коробкой передач, когда из‐за износа механизмов КПП агрегат начинает работать под нагрузкой.

Закипела машина — последствия

Если кипит система, степень повреждения каналов бывает разной. Часто это ничем опасным не грозит, просто владелец машины ограничивается испугом. Но если перегретый двигатель глохнет (и аккумулятор не причём), это может указать на следующие вещи:

разрушение уплотнителя ГБЦ;
повреждение блока;
критическое снижение уровня тосола;
поломку или деформацию клапанов;
повреждение маслосъемных колпачков.

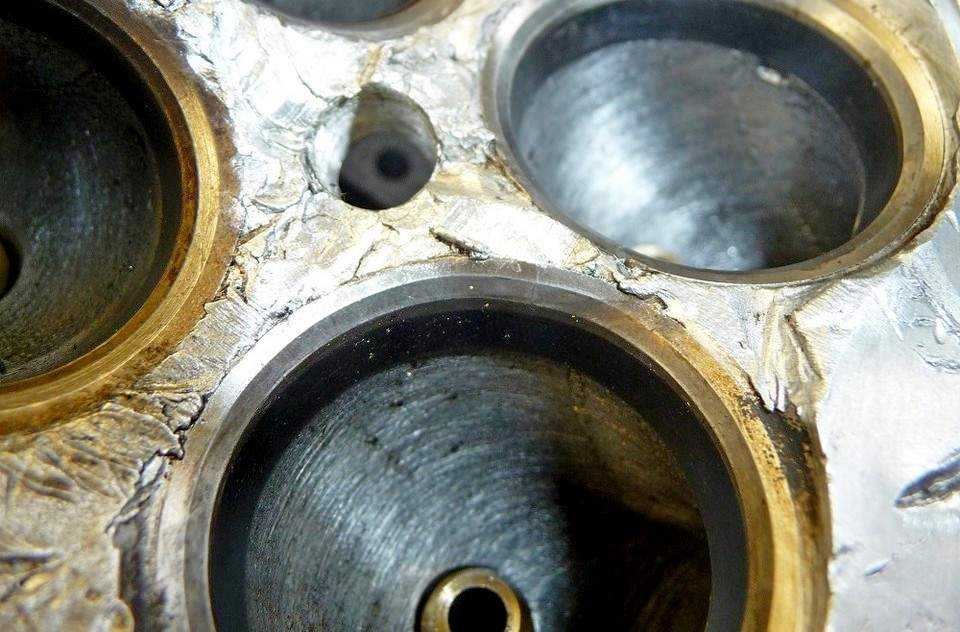

Разрушение головки блока цилиндров

Последствия закипания устраняются в зависимости от конкретной ситуации. Обычно всё решается восстановлением, шлифовкой ГБЦ. Заклинивание поршней в гильзах встречается редко. Однако в этом случае ремонт выглядит нецелесообразно. Куда проще и дешевле установить другой мотор.

Постоянный перегрев жидкости и выход пара — симптом уменьшения количества охлаждающей жидкости. В этом случае двигатель нормально охлаждаться не будет даже после остывания. Если не принять мер по дозаправке, а просто остудить установку — тосол закипит повторно. Нагрев в области камер сгорания и других теплонагруженных деталей увеличится. Внутренние части узла придут в негодность, а сам блок цилиндров — разрушится.

Закипела машина — последствия

разрушение уплотнителя ГБЦ;
повреждение блока;
критическое снижение уровня тосола;
поломку или деформацию клапанов;
повреждение маслосъемных колпачков.

Разрушение головки блока цилиндров

Охлаждение жидкостное

Структура жидкостного охлаждения устроена следующим образом:

• рубашка охлаждения; • вентилятор; • диффузор; • насос; • отопитель салона; • термостат; • резиновые патрубки; • расширительный бачок.

Нагретый антифриз по отводящим патрубкам перемещается в радиаторный отсек двигателя, где производится забор лишней тепловой энергии и затем, уже охлажденная смесь, подается в рубашку блока цилиндров. Кругооборот охладителя осуществляется благодаря присутствию перекачивающего устройства (помпы), а отвод тепла от сердцевины радиатора осуществляется за счет потока воздуха, проходящего через соты устройства. Эффективность отвода тепла контролируется термостатом и реле запуска вентилятора.

Для наполнения систем охлаждения применяют спиртосодержащие низкозамерзающие жидкости – антифризы. Количество заливаемого антифриза зависит от типа транспортного средства и производительности агрегата (2–15 л). Для слива антифриза в корпусе мотора предусмотрены заглушки, расположенные в теле блока цилиндров и нижней секции радиатора.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Устройство водяной помпы системы охлаждения двигателя

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке

Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости

Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Большое повреждение радиатора

Если трещина или повреждение в радиаторе имеет большие размеры, то решить эту проблему не просто. Особенно трудно заделать течь, если она вызвана внутренней коррозией. Одним из основных способов ремонта в аналогичных случаях является пайка, для производства которой необходимо снятие радиатора. При этом нужно знать, что пайку требуется выполнять с наличием опыта, а при отсутствии подобных знаний лучше не начинать такую работу своими руками, так как можно окончательно привести в негодность радиатор, что потребует его замены.

Порядок действий по снятию радиатора охлаждения один и тот же для многих марок автомобилей:

Из охлаждающей системы необходимо слить всю жидкость. Если двигатель горячий, то нужно дождаться его остывания не менее часа. Сливать антифриз можно двумя способами: через сливные отверстия, предусмотренные заводом изготовителем, или через нижний патрубок, при отсутствии сливных отверстий.
После слива жидкости нужно снять шланги и патрубки.
Далее нужно отключить проводку от вентилятора и датчика.
В зависимости от определенной марки машины, радиатор можно вытащить совместно с вентилятором или без него, предварительно сняв его.

После выполнения всех процессов, нужно выполнить внешнюю очистку радиатора от грязи. Чистый обменник тепла сделает функционирование всей охлаждающей системы наиболее эффективной, что даст положительные результаты при функционировании двигателя.

Какие последствия когда антифриз закипел

Последствия того, что закипел антифриз, зависят от того, насколько перегрелся двигатель. А это, в свою очередь зависит от марки машины (мощности двигателя и массы корпуса), конструкции мотора, а также времени между тем как непосредственно произошло закипание двигателя и его остановкой (моментом, когда он выключился и начал остывать). Условно разделим возможные последствия на три степени — легкую, среднюю и тяжелую.

Так, при легком перегреве двигателя (до 10 минут) возможно незначительное оплавление поршней двигателя. При этом они незначительно могут изменить свою геометрию. В большинстве случаев эта ситуация не является критической, разве что в случае, если с геометрией и до этого были проблемы. Если вовремя заметить закипание тосола и предпринять соответствующие меры, о которых пойдет речь далее, то достаточно устранить причину поломки и все будет в порядке.

Средний случай перегрева наступает приблизительно через 20 минут после того, как закипел тосол или антифриз. Так, возможны следующие типы поломок:

искривление корпуса головки блока цилиндров (актуально при достижении температуры двигателя +120 градусов и выше);
на ГБЦ могут появиться трещины (как микротрещины, так и трещины, видные человеческому глазу);
расплавление или прогорание прокладки блока цилиндров;
выход из строя (обычно полное разрушение) межкольцевых перегородок, стоящих на двигательных поршнях;
сальники начнут пропускать моторное масло, и оно может как вытекать наружу, так и смешиваться с закипевшим антифризом.

Уже перечисленных поломок достаточно для того, чтобы представить масштаб трагедии, которая может приключиться с автомобилем в случае, если закипел тосол. Все это чревато выполнением капитального ремонта движка.

Расширительный бачок с крышкой

Однако если водитель по каким-либо причинам проигнорировал закипание и продолжает ехать дальше, то наступает так называемая критическая «волна разрушений». В очень редких случаях мотор может попросту взорваться, то есть полностью лопнуть и выйти из строя, однако такое случается нечасто. Как правило, разрушения происходят в следующей последовательности:

Оплавление и сгорание поршней двигателя.
В процессе упомянутого оплавления расплавленный металл попадает на стенки цилиндров, тем самым затрудняя ход поршней. В конечном итоге поршень также разрушается.
Зачастую после выхода из строя поршней машина попросту глохнет и останавливается. Однако если этого не происходит, то начинаются проблемы с моторным маслом.
Из-за того, что масло также набирает критическую температуру, оно теряет свои эксплуатационные свойства, из-за чего под удар ставятся все трущиеся детали двигателя.
Обычно мелкие детали оплавляются, и в жидком виде они прилипают к коленчатому валу, что естественным образом затрудняет его вращение.
После этого начинают вылетать клапанные гнезда. Это приводит к тому, что под воздействием хотя бы одного поршня коленчатый вал попросту ломается, или, в крайнем случае, выгибается.
Сломанный вал может легко пробить одну из стенок блока цилиндров, а это уже равносильно полному выходу двигателя из строя, и что самое интересное, восстановлению такой мотор уже вряд ли подлежит.

Очевидно, что последствия закипания тосола в системе охлаждения могут быть весьма печальными как для автомобиля, так и для его владельца. Соответственно, необходимо поддерживать охлаждающую систему в порядке, регулярно следить за уровнем антифриза, а при необходимости доливать его до нормального уровня. А в случае, когда закипание все же произошло, то нужно среагировать как можно быстрее, и предпринять действия по устранению неполадки.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

жидкость должна закипать при температуре не ниже 110 °С;
порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

для разбавки концентрата антифриза до нужной температуры замерзания;
при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Как лучше всего охлаждать процессоры?

Решения на базе СВО обеспечивают повышенную эффективность охлаждения по сравнению со стандартным кулером для центрального процессора системной платы. Однако на решение, какой тип охлаждения использовать, обычно влияет несколько факторов: цена, совместимость и внешний вид.

Несмотря на то, что жидкостное охлаждение превосходит воздушное в различных сценариях, вам нужно понимать, зачем такая система нужна. Например, нет причин использовать жидкостное охлаждение, если ваш процессор не нагревается выше рекомендуемых норм. Как и нет причин использовать усиленное воздушное охлаждение, если вы даже не играете. Иногда достаточно ограничиться хорошим пассивным охлаждением с лояльным в отношении шумовых характеристик кулером.

Если же вы приняли решение устанавливать СВО, имейте в виду, что существует несколько способов водяного охлаждения ПК, и выбранный вами метод будет зависеть от вашего технического опыта и, конечно, бюджета.

Основные неисправности системы

Если обратиться к пункту 2.3.1 ПДД и к «Перечню неисправностей…», с которыми ограничивается движение транспортных средств, то в них можно обнаружить полное отсутствие упоминаний о проблемах, связанных с системой охлаждения двигателя. Это означает, что поломки системы не позиционируются в качестве неисправностей, с которыми запрещается движение. А, следовательно, система охлаждения и ее ремонт – это личное дело каждого водителя, степень его комфорта на дороге.

Каковы же основные «несерьезные» проблемы, которые может испытывать система охлаждения ДВС?

Во-первых, наиболее распространена негерметичность или течь охлаждающей жидкости. Причем, ее причины могут заключаться в смене уличной температуры (чаще – наступления сезона морозов). Среди популярных причин – и закоксованность патрубков и шлангов, которые под постоянным воздействием высокой температуры теряют эластичность. Протекание охлаждающей жидкости обуславливается и физическими повреждениями основного радиатора и радиатора «печки», полученными либо химическим путем (например, реактивами, входящими в состав тосола), либо посредством механического воздействия (например, удара).

при заклинивании в положении «открыто» охлаждающая жидкость двигается только по большому кругу (с постоянным использованием радиатора), что приводит к слабому и длительному прогреву двигателя и, соответственно, плохой обогреваемости салона автомобиля;
при заклинивании в положении «закрыто» охлаждающая жидкость, напротив, двигается только по малому кругу (без использования радиатора), что обусловливает перегрев двигателя и может привести к необратимым изменениям в структуре металла, уменьшению ресурса силового агрегата и даже к его поломке.

В-третьих, серьезной неприятностью представляется поломка циркуляционного насоса (или «помпы»). Чаще всего эта неисправность связана с выходом из строя подшипника «помпы» — ее основной детали. Причины банальны – износ или некачественная запчасть. Спрогнозировать поломку затруднительно, но уловить начало нестандартной работы «помпы» более чем возможно – по характерному свистящему звуку подшипника. Он означает, что циркуляционный насос требует немедленной замены.

Система охлождения автомобиля: назначение, устройство, принцип действия

Как правило, двигатель перегревается тогда, когда появляются сбои в работе системы охлаждения автомобиля. Причем причин для такого довольно много.

Стоит понимать, что система охлаждения автомобиля изначально обустроена так, что провоцирует перегрев двигателя в целом. Используется комбинация охлаждения с помощью жидкостей и воздуха, а вот других вариантов отвода тепла от мотора нет. В жидкостной системе прокручивается специальная жидкость – антифриз. Она передвигается по каналам за счет движения помпы, но эта стройная работа может сбиться, если есть:

Пробки воздуха
Застои антифриза
Уменьшение уровня антифриза
Изменение и появление ржавчины на поверхностях внутри
Образование накипи
Снижение пропускной способности каналов
Наличие протечек
Сбои в работе отдельных элементов

Если же говорить про охлаждение воздухом, то тут в дело вступает вентилятор охлаждения, который либо отказывает вовсе, либо работает не в полную силу. Такое случается, если отмечаются неполадки в приводе или электроцепях.

Охладительная система автомобиля необходима, чтобы двигатель не перегревался. Ведь долго без такого охлаждения работать он не сможет – от активного трения друг о друга детали нагреваются очень сильно и очень быстро. Если же игнорировать перегрев, двигатель сломается.

Физика закипания достаточно проста. Жидкость для охлаждения начинает нагреваться и закипает. Растет давление в системе, радиаторная крышка срывается, и такая раскаленная жидкость разливается под капотом. Здесь она оказывается на блоке цилиндров, который нагрет еще больше, и иных деталях автомотора. Кроме того, может вздуться и лопнуть трубка, которая есть в охлаждающей системе.

Водяное охлаждение для ПК своими руками

При желании немного поэкспериментировать и сэкономить денег многие пытаются создавать самодельные жидкостные охладители из подручных средств. Рассмотрим пример, как собрать СВО в домашних условиях:

Ватерблок лучше приобрести в заводском исполнении, самоделки чаще протекают и хуже отводят тепло.
Шланги можно применять прозрачные виниловые или кислородные трубки.
Помпу желательно взять мощностью от 600 л/ч и больше.
Радиатор подойдет автомобильный или другая старая модель подходящих размеров.
Дополнительно приобрести пару вентиляторов с размерами 120 мм или 140 мм.
Чтобы система водяного охлаждения работала без протечек, хомуты подбирать по размеру шланга и зажимать максимально плотно.
После сборки водяное охлаждение для ПК заправить водой и включить помпу на несколько часов для выявления протечек.
Произвести монтаж СВО на компьютер и проверить в тестовом режиме эффективность работы.

Определение утечки

Чаще всего место протекания охлаждающей жидкости выявляют следующим образом. Снимают радиатор, и закрывают отверстия патрубков. Далее радиатор помещают в резервуар с водой, и компрессором или насосом накачивают избыточное давление. После этого необходимо провести визуальный осмотр, в котором сразу будет видно, откуда идут пузырьки воздуха.

Если все-таки не удается точно определить место утечки, то нужно применять специальные приспособления. Они состоят из флуоресцентной добавки, специального пистолета для ввода добавки в систему охлаждения и лампу, излучающую ультрафиолетовые лучи, в свете которых тосол, вытекающий из радиатора, станет светиться. Недостатком такого метода является его дороговизна, и приобретать его для собственных нужд нет смысла. Проще и дешевле будет поехать в автосервис.

Чтобы радиатор не протекал, нужно следить за состоянием и уровнем антифриза, избегать проникновения масла на уплотнения, не допускать чрезмерного давления в системе.

Назначение радиатора

Вопреки распространенному мнению, радиатор охлаждения автомобиля выполняет сразу несколько функций. В его задачи входит:

Отвод тепла от элементов изделия и его передача в атмосферу.
Предоставление возможности доливки и удаления ОЖ (антифриза, воды, тосола) с помощью специальных отверстий внизу и вверху.
Создание оптимального давления внутри системы, благодаря наличию клапана для сброса.

Главная функция радиатора состоит в теплообмене и снижении температуры ОЖ до безопасного уровня.

В зависимости от ситуации охлаждение происходит путем обдува встречным воздухом или вентилятором, который запускается при достижении определенной температуры. В зависимости от марки / модели автомобиля вентилятор может быть механическим, электрическим или гидравлическим. Наиболее востребованным считается второй вариант.

Тесты и впечатления от СВО

Температура процессора

в простое (после прогрева) — 46-48 (тишина)

в стресс тесте — 55-57 (отлично и не шумно)

в WOT на максимуме — 60-61с (нормально, вентиляторы на 70%, еще комфортно)

Температура питания

в простое — 50-52

в стресс тесте — 60-62

в WOT на максимуме — 63-65

Он отлично охлаждает и проц и радиатор питания! Не мешает «высокой» оперативе. Можно перевернуть и охлаждать оперативу!

Как вы могли заметить, температура упала не на много, но есть огромный плюс — это шум, т.е. теперь чтобы поддерживать температуру даже меньшую чем было, нужно меньше скорости вентиляторов! Т.к. настройки скорости вентиляторов остались прежними, если их вывести на максимальную скорость, то думаю температура упадет еще больше, но шум выйдет за комфортный предел!
