Установка солнечных батарей на крыше дома

Сделать солнечные батареи своими руками

Для экономии можно попробовать сделать солнечные батареи своими руками. Приготовьте очки, перчатки, сапоги и защиту для лица, поскольку будете иметь дело с острыми материалами (стекло, оргстекло) и легковоспламеняющимися химическими веществами.

Материалы необходимые для изготовления солнечных батарей своими руками

Прежде всего, это качественные фотоэлементы.

На рынке представлены фотоэлементы из монокристаллического и поликристаллического кремния

Первые имеют КПД до 13 %, но при облачности работают неважно. У вторых КПД — до 9 %, но в пасмурные дни они работают так же, как и в солнечные.

Для домашнего энергоснабжения рекомендуется использовать те поликристаллы, которые продаются в наборах. Все необходимые для сборки ячейки нужно покупать у одного производителя, так как продукция разных марок может отличаться по эффективности. Это создаст трудности при сборке, потребует лишних затрат во время использования и «подарит» низкую мощность солнечной батареи.

Понадобится также паяльное оборудование, алюминиевые уголки, диоды Шоттки, крепёжные болты, медные электропровода высокой мощности, прозрачный лист из плексигласа или поликарбоната, вакуумные подставки из силикона, набор специальных проводников.

После приобретения всего необходимого можно приступать к сборке конструкции.

Шаг первый

Собираем на столе единый набор поликристаллических фотоячеек — например, комплект из 40 солнечных элементов, размер каждого из которых — 15*15 см.

Шаг второй

Припаиваем на фотоэлементы оловянные проводники.

Шаг третий

Все ячейки нужно соединить между собой согласно электрической схеме

При этом очень важно вне зависимости от типа подключения использовать шунтирующие диоды, необходимые для установки на «плюсовой» клемме. Оптимальный вариант для этой цели — диоды Шоттки: они позволяют произвести правильный расчёт величины солнечных батарей для дома и не допустить разрядки батареи ночью

Работоспособность спаянных ячеек следует тестировать в солнечном месте. Если они функционируют нормально, можно приступать к следующему этапу.

Шаг четвертый

Переходим к сборке рамы. Вам потребуются болты и алюминиевые уголки с невысокими бортиками. Наносим на внутренние грани реек силиконовый герметик.

Шаг пятый

Поверх этого слоя укладываем подготовленный лист из поликарбоната или другого прозрачного материала. Для фиксации лист плотно прижимаем к клеевому контуру.

Шаг шестой

Когда герметик просохнет, можно скрепить раму и прозрачную поверхность болтами. Затем размещаем фотоэлементы с проводниками вдоль внутренней прозрачной плоскости. Расстояние между каждыми двумя ячейками — 5 мм (нужно сделать предварительную разметку).

Шаг седьмой

Фиксируем фотоячейки, герметизируем панель, чтобы солнечные батареи на крыше дома прослужили как можно дольше. В этом поможет монтажный силикон, нанесённый на каждый элемент. Закрываем сооружение задней панелью. Когда силикон застынет полностью, целиком герметизируем конструкцию, чтобы все панели плотно прилегали друг к другу.

Шаг восьмой

Подключить солнечную батарею можно одним из двух известных способов — параллельным или последовательным соединением. В первом случае клеммы

обоих модулей соединяются по принципу минус к минусу, плюс к плюсу. Из любого модуля берём клемму (+) и (-). Выводим концы для подключения к котролле-ру заряда или аккумуляторной батарее. Если необходимо объединить три модуля в одну систему, действия будут соответствующими: соединяем аналогичные нлеммы всех модулей, затем выводим концы (+) и ( ). При второй схеме подключения нужно соединить клемму {+) от первого модуля с клеммой (-) от второго. Оставшиеся концы выводим для подключения к контроллеру или аккумуляторной батарее. Принцип будет одним и тем же независимо от количества модулей.

Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Автономные системы электроснабжения загородных объектов позволяют жить в комфорте даже вдалеке от централизованных коммуникаций. Нередко наряду с традиционными схемами используют альтернативные, основанные на использовании энергии солнца. Чтобы гелиосистема функционировала правильно, необходима грамотно составленная схема подключения солнечных батарей. Потребуется комплект качественного оборудования, способный справляться с возложенными обязанностями.

Мы расскажем, как грамотно спланировать размещение компонентов мини-электростанции. Вы узнаете, как выбрать технические устройства для сборки системы и как их правильно подключить. С учетом наших советов вы сможете соорудить эффективно действующую установку.

Основные требования к расположению солнечных батарей

Перечислим главные требования для получения максимальной отдачи от фотоэлектрических модулей.

Выбор места

Местом установки панелей может быть кровля здания либо участок земли. В обоих случаях должны соблюдаться такие правила:

вся площадь, которую будут занимать генерирующие энергию элементы, должна хорошо освещаться;
не допускается присутствие рядом других зданий, конструкций или высоких деревьев, способных хотя бы частично отбрасывать на модули тень;
поставить солнечные батареи желательно так, чтобы облегчить к ним доступ для обслуживания.

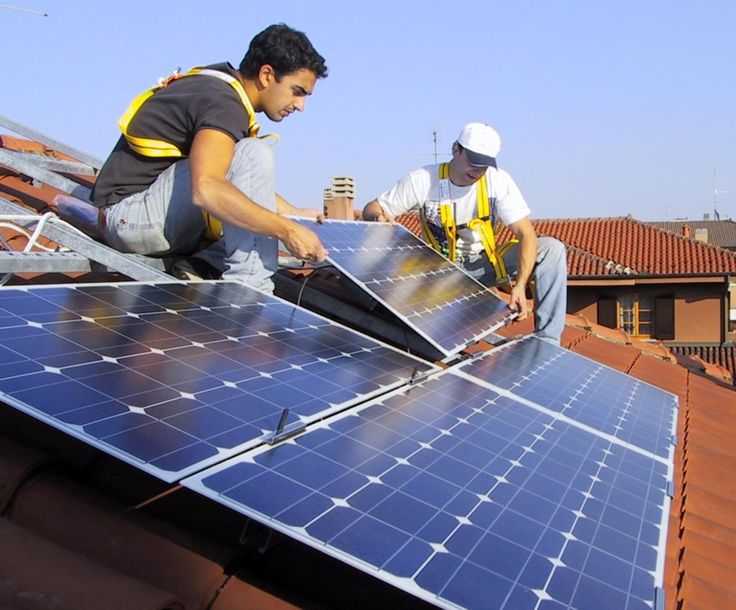

Особенности монтажа на кровлях домов

Данный выбор считается оптимальным, если площадь крыши позволяет получить требуемую мощность, а конструкция креплений – оптимальное расположение рабочих поверхностей относительно солнца.

1. Частный дом или коттедж.

Отличительной чертой таких построек, как правило, является скатная крыша. Для получения максимальной производительности системы необходимо:

размещать ряды панелей параллельно плоскости кровли, если ее угол наклона совпадает с оптимальным значением для данной местности и ее географической широты;
при меньшем или большем угле установка солнечных батарей производится на каркасные конструкции, корректирующие наклон до оптимального уровня;
выбирать для монтажа предпочтительно скаты, выходящие на юг (монокристаллические панели), юго-восток или юго-запад (поликристаллические батареи);
восточные и западные скаты для монтажа батарей не оптимальны из-за понижения эффективности на 25-35%.

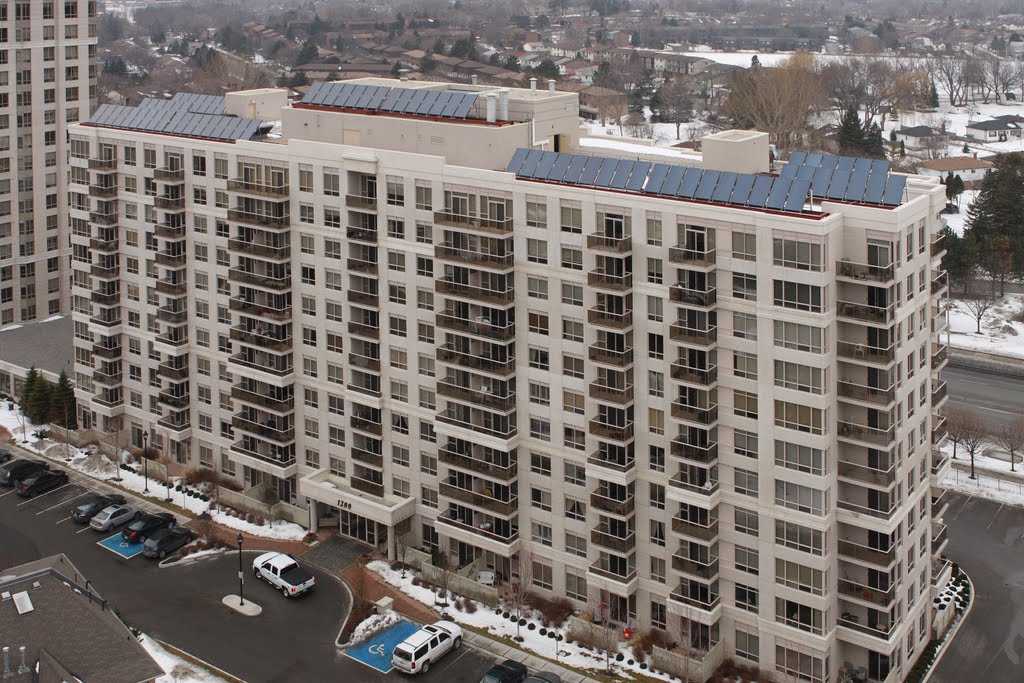

2. Многоэтажный городской дом.

Основной административной проблемой этого варианта является сложность согласований на установку (в том числе и согласие соседей).

Обойдется такая СЭС дороже, но набор солнечных батарей не будет иметь ограничений по мощности и проблем с приданием панелям нужного угла наклона / азимута.

Вспомогательное оборудование разместится на чердаке или в подвале, рядом с общими для всего дома электрощитами.

Особенности монтажа на участках земли

Расположение солнечных батарей на придомовом участке имеет свои преимущества и недостатки. В основном такой вариант выбирается для солнечных станций большой мощности, поскольку площади крыш для них оказывается недостаточно.

Особенности установки предполагают:

крепеж системы панелей на рамных конструкциях дельтовидной формы либо отдельных стояках для каждого модуля;
обеспечение оптимального направления и угла наклона относительно солнца:
идеальное, хотя и дорогостоящее решение с применением поворотных конструкций – трекеров. Их использование способно повысить среднегодовую генерацию системы на 25-30%.

Отдельным требованием является установка модулей на высоту, при которой нижний край рам будет располагаться на высоте, превышающей максимальный уровень выпадающего зимой снега.

Качество продаж и перспективы развития солнечных технологий

Современны рынок и его технологии продаж не оставляют у покупателя однозначной оценки. Особенно высокотехнологическое оборудование и устройства. Это касается и рынка по продаже солнечных систем электроснабжения. Так как технологии производства сами по себе очень энергоемкие, то при желании приобрести солнечные батареи или купить солнечную электростанцию для дома, цена в обоих случаях будет призывать к детальному анализу не только по техническим и технологическим особенностям, но и по экономическим обоснованиям.

Немаловажным фактором при покупке ФСЭ является качество услуг продажи. Если под ценой товара мы будем понимать только его чековый номинал, то под стоимостью мы можем в рамках статьи договориться понимать еще и все виды накладных расходов, надежность продавца и товара, а также затраты времени и моральные силы.

Так, стоимость солнечных батарей для дома или стоимость комплекта солнечной электростанции для дома одного и того же производителя у разных продавцов может существенно отличаться. Причина может быть следующей:

предварительный инженерный расчет продавец не проводит. Значит, вам требуется обратиться в другое место. А это время и транспорт;
продавец проектных работ не осуществляет. Придётся потратиться, использовать дополнительное время и транспорт;

3D-схема установки солнечных панелей

некоторые комплектующие у продавца отсутствуют. Вам опять придётся искать товар в другом магазине, что может быть дороже и опять потребуется дополнительное время и транспорт;
монтажных бригад по установке оборудования у продавца просто нет. Снова затраты по времени;
продавец логистикой не занимается

Значит, возможна ситуация, когда все будет в сборе, но одного важного элемента придётся ждать неизвестное количество дней. И так далее.

Будущее за альтернативными источниками энергии

Стремительное проникновение в нашу жизнь новых технологий применения альтернативных источников электричества и тепла направляет наш выбор все чаще приобретать солнечные электростанции, солнечные коллекторы (теплостанции), бытовые ветро- и гидростанции, а также применять тепловые насосы и разнообразные электрогенераторы. Так за последние годы получен значительный опыт в применении во многих сферах хозяйствования фото электрических систем электроснабжения. Это касается применения солнечных батарей и солнечных коллекторов в бытовых условиях: в частных домах и на дачах.

Использование солнечной энергии — оптимальное решения для дома и дачи

В заключение можно сказать, что рынок солнечных технологий в настоящее время предлагает широкий выбор разнообразного оборудования. И самое главное, учитывая приемлемую стоимость комплектов солнечных батарей для дома, отзывы об их высоком качестве и длительном периоде надежной эксплуатации, можно сделать вывод, что применение данного оборудование становится в большей степени целесообразным и позволяет участвовать в масштабных экологических проектах и программах.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора.

Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе (+)

Важнейший показатель, который придется учитывать, – среднемесячное количество потребляемой энергии. Его можно определить по счетчику.

Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей.

Получается, что следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

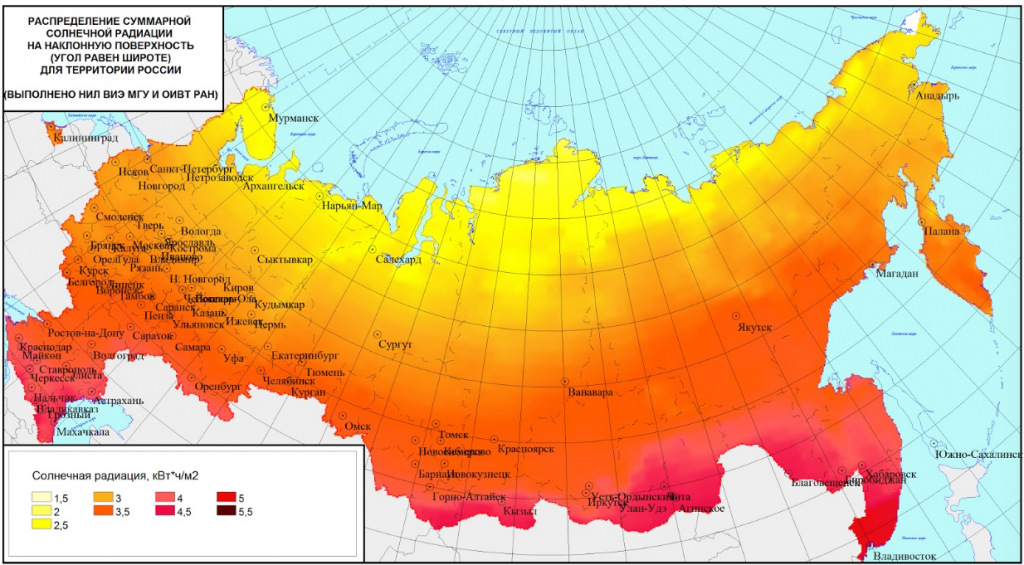

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега – при правильной установке занимает не больше времени, чем расчистка от снега дорожек

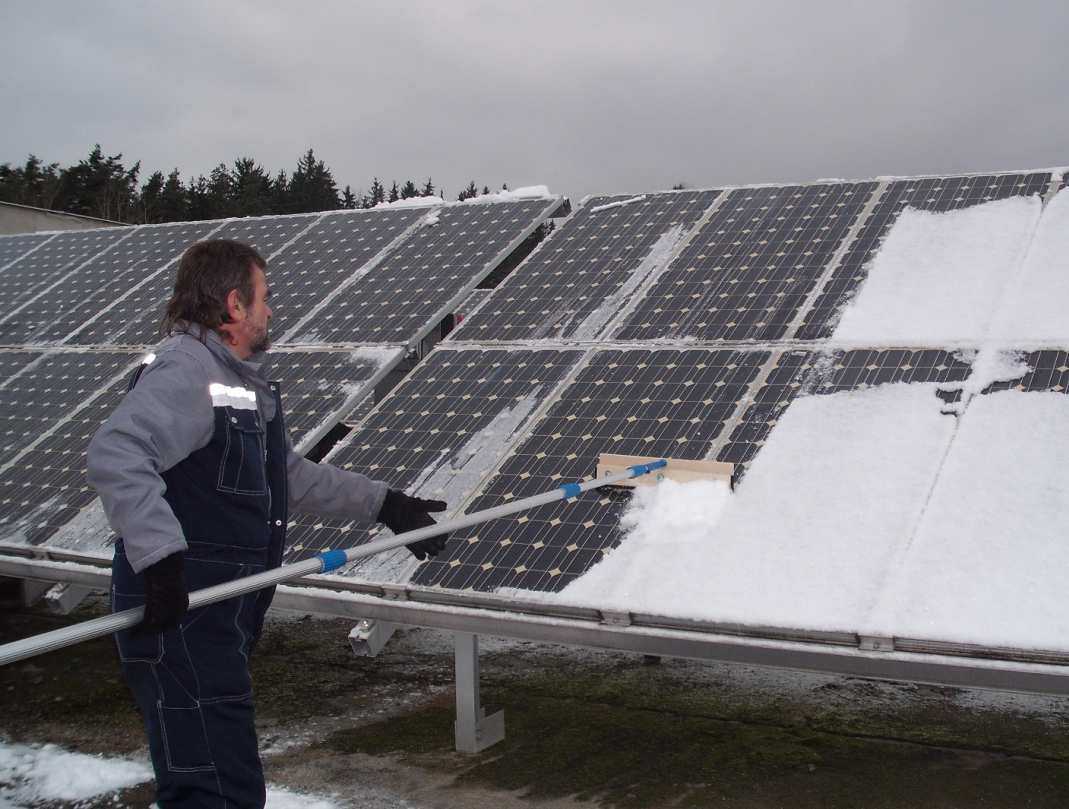

Чистка солнечных батарей от снега – при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
Если снег закрывает солнечные панели, они не могут производить электричество – но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
Морозная солнечная погода повышает выработку энергии солнечными батареями. Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 36753 раз(а)!

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

Сборка из уголка прямоугольного каркаса.
В каждом углу конструкции сверлятся отверстия под крепления.
Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

Шины размечаются и разрезаются на требуемое количество полосок.
Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Способы использования солнечной энергии

Методы применения энергии небесного светила не относятся к инновационным технологиям, солнечное тепло используют давно и весьма успешно. Однако это касается, в основном, Австралии, некоторых стран Европы, Америки и южных регионов, где альтернативную энергию можно получать в течение всего года.

Некоторые северные области испытывают дефицит естественного излучения, поэтому его применяют в качестве дополнительного или запасного варианта.

Посредниками между солнечными лучами и образующим энергию механизмом являются солнечные батареи или коллекторы, которые отличаются и назначением, и конструкцией.

Батареи аккумулируют энергию солнца и позволяют использовать ее для питания бытовых электрических приборов. Они представляют собой панели с фотоэлементами с одной стороны и фиксирующим механизмом с другой. Можно поэкспериментировать и собрать батарею самостоятельно, но проще купить готовые элементы – выбор достаточно широк.

Гелиосистемы (солнечные коллекторы) являются частью отопительной системы дома. Большие теплоизолированные короба с теплоносителем, как и батареи, крепят на приподнятых щитах, обращенных к солнцу, или скатах крыши.

Считать, что абсолютно все северные регионы получают намного меньше естественного тепла, чем южные, ошибочно. Предположим, на Чукотке или в центральной Канаде солнечных дней намного больше, чем в расположенной южнее Великобритании

Для повышения эффективности панели помещают на динамические механизмы, напоминающие систему слежения – они поворачиваются вслед за движением солнца. Процесс преобразования энергии происходит в трубках, расположенных внутри коробов.

Главное отличие гелиосистем от солнечных батарей в том, что первые нагревают теплоноситель, а вторые аккумулируют электроэнергию. Есть возможность обогревать помещение и с помощью фотоэлементов, но схемы устройства нерациональны и пригодны только для тех для районов, где солнечных дней в году не менее 200.

Схема устройства отопительной системы с солнечным коллектором, подключенным к бойлеру, и запасным источником электроэнергии (например, газовым котлом), работающем на традиционном топливе (+)

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

Электроприборы	Мощность, Вт	Количество	Время применения (часов в сутки)	*Потребление (кВтч в сутки)**
Внутреннее и внешнее освещение	10	20	5	1
Зарядки для телефонов	5	2	1	0,01
Телевизоры	80	2	3	0,48
Компьютеры и ноутбуки	150	2	12	3,6
Фен	1000	1	0,5	0,5
Холодильник	50	1	24	1,2
Электрочайник	2000	1	0,2	0,4
Микроволновая печка	800	1	0,3	0,24
Электроплита	2000	1	3	6
Электрокотел для подогрева воды	2500	1	2	5
Кондиционер	800	1	3	2,4
Стиральная машина	1500	1	2	3
ИТОГО:				23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

Газовый и твердотопливный котлы.

В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

2.
Тепловые насосы.

Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
месторасположение солнечных батарей не должно загораживаться;
лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования. Рекомендуется усилить стропила в местах установки солнечной батареи. Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50. Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм. Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу

Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части

Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм

Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Принцип работы солнечного водонагревателя

Для начала, давайте, разберёмся с принципом работы солнечных водонагревателей. Функционирование такого устройства рассмотрим на примере фабричной модели вакуумного водонагревателя. Он без проблем подогревает воду зимой. Производительность зимой, конечно, ниже, чем в летнее время. Конструкция водонагревателя – это батарея, которая представляет собой несколько стеклянных трубок из кварцевого стекла. В каждой такой трубочке находится медная трубка, выкрашенная в чёрный цвет. В этих внутренних трубочках находится теплоноситель. В стеклянных трубках создан вакуум для того, чтобы не было потерь тепла из внутреннего контура. Кроме того, вакуум защищает батарею от воздействия окружающей среды. Все трубки соединяются с горизонтальным коллектором, по которому циркулирует теплоноситель. Вакуумные трубки поглощают солнечную энергию и отдают его воде.

Принцип работы солнечного водонагревателя Функционирует эта система следующим образом:

Рабочая жидкость (в роли жидкости необязательно должна быть вода) под действием солнечных лучей испаряется, и пар поднимается в верхнюю часть стеклянной колбы;
Пар контактирует через стенку с водой, которая циркулирует по коллектору. Пар отдаёт тепловую энергию, охлаждается и снова превращается в жидкость;
Под действием силы тяжести, жидкость стекает вниз и так цикл замыкается;
Коллектор водонагревателя соединяется с помощью трубопроводов с бойлером косвенного нагрева. Там уже подогревается вода, которая циркулирует в контуре отопления или водоснабжения. Теплоноситель циркулирует с помощью насоса.

Кварцевое стекло, из которого сделаны вакуумные трубки, пропускают ультрафиолетовые волны. Обычное стекло их задерживает. Благодаря пропусканию ультрафиолета солнечная энергия поглощается, когда пасмурно и в зимнее время года. Такую конструкцию в домашних условиях изготовить очень сложно.

Такой упрощённый водонагреватель эффективно работает только в ясную погоду. Но благодаря простоте конструкции такие водонагреватели чаще всего делают своими руками. Кроме того, есть ещё один вариант получить водонагреватель на бесплатной солнечной энергии. Устанавливаются солнечные батареи, которые вырабатывают электричество. А на этом электричестве работает обычный водонагреватель. Такая система тоже может работать круглый год.
