Таблицы теплопроводности разных строительных материалов

Бетоны

Изделия из бетона с добавлением цемента служат основой при строительстве домов. Опишем в таблице их теплопроводность:

Материал ρ0, кг/м³ λ0, Вт/(м·°С) λ (А), Вт/(м·°С) λ (Б), Вт/(м·°С) μ, мг/(м·ч·Па)
1 Туфобетон 1800 0,64 0,87 0,99 0,09
2 То же 1600 0,52 0,7 0,81 0,11
3 1400 0,41 0,52 0,58 0,11
4 1200 0,32 0,41 0,47 0,12
5 Бетон на литоидной пемзе 1600 0,52 0,62 0,68 0,075
6 То же 1400 0,42 0,49 0,54 0,083
7 1200 0,30 0,4 0,43 0,098
8 1000 0,22 0,3 0,34 0,11
9 800 0,19 0,22 0,26 0,12
10 Бетон на вулканическом шлаке 1600 0,52 0,64 0,7 0,075
11 То же 1400 0,41 0,52 0,58 0,083
12 1200 0,33 0,41 0,47 0,09
13 1000 0,24 0,29 0,35 0,098
14 800 0,20 0,23 0,29 0,11
Бетоны на искусственных пористых заполнителях
1 Керамзитобетон на керамзитовом песке 1800 0,66 0,80 0,92 0,09
2 То же 1600 0,58 0,67 0,79 0,09
3 1400 0,47 0,56 0,65 0,098
4 1200 0,36 0,44 0,52 0,11
5 1000 0,27 0,33 0,41 0,14
6 800 0,21 0,24 0,31 0,19
7 600 0,16 0,2 0,26 0,26
8 500 0,14 0,17 0,23 0,3
9 Керамзитобетон на кварцевом песке с умеренной (до 12 %) поризацией 1200 0,41 0,52 0,58 0,075
10 То же 1000 0,33 0,41 0,47 0,075
11 800 0,23 0,29 0,35 0,075
12 Керамзитобетон на перлитовом песке 1000 0,28 0,35 0,41 0,15
13 То же 800 0,22 0,29 0,35 0,17
14 Керамзитобетон беспесчаный 700 0,135 0,145 0,155 0,145
15 То же 600 0,130 0,140 0,150 0,155
16 500 0,120 0,130 0,140 0,165
17 400 0,105 0,115 0,125 0,175
18 300 0,095 0,105 0,110 0,195
19 Шунгизитобетон 1400 0,49 0,56 0,64 0,098
20 То же 1200 0,36 0,44 0,5 0,11
21 1000 0,27 0,33 0,38 0,14
22 Перлитобетон 1200 0,29 0,44 0,5 0,15
23 То же 1000 0,22 0,33 0,38 0,19
24 800 0,16 0,27 0,33 0,26
25 Перлитобетон 600 0,12 0,19 0,23 0,3
26 Бетон на шлакопемзовом щебне 1800 0,52 0,63 0,76 0,075
27 То же 1600 0,41 0,52 0,63 0,09
28 1400 0,35 0,44 0,52 0,098
29 1200 0,29 0,37 0,44 0,11
30 1000 0,23 0,31 0,37 0,11
31 Бетон на остеклованном шлаковом гравии 1800 0,46 0,56 0,67 0,08
32 То же 1600 0,37 0,46 0,55 0,085
33 1400 0,31 0,38 0,46 0,09
34 1200 0,26 0,32 0,39 0,10
35 1000 0,21 0,27 0,33 0,11
36 Мелкозернистые бетоны на гранулированных доменных и ферросплавных (силикомарганца и ферромарганца) шлаках 1800 0,58 0,7 0,81 0,083
37 То же 1600 0,47 0,58 0,64 0,09
38 1400 0,41 0,52 0,58 0,098
39 1200 0,36 0,49 0,52 0,11
40 Аглопоритобетон и бетоны на заполнителях из топливных шлаков 1800 0,7 0,85 0,93 0,075
41 То же 1600 0,58 0,72 0,78 0,083
42 1400 0,47 0,59 0,65 0,09
43 1200 0,35 0,48 0,54 0,11
44 1000 0,29 0,38 0,44 0,14
45 Бетон на зольном обжиговом и безобжиговом гравии 1400 0,47 0,52 0,58 0,09
46 То же 1200 0,35 0,41 0,47 0,11
47 1000 0,24 0,3 0,35 0,12
48 Вермикулитобетон 800 0,21 0,23 0,26
49 То же 600 0,14 0,16 0,17 0,15
50 400 0,09 0,11 0,13 0,19
51 300 0,08 0,09 0,11 0,23
Бетоны особо легкие на пористых заполнителях и ячеистые
1 Полистиролбетон на портландцементе (ГОСТ Р 51263) 600 0,145 0,175 0,20 0,068
2 То же 500 0,125 0,14 0,16 0,075
3 400 0,105 0,12 0,135 0,085
4 350 0,095 0,11 0,12 0,09
5 300 0,085 0,09 0,11 0,10
6 250 0,075 0,085 0,09 0,11
7 200 0,065 0,07 0,08 0,12
8 150 0,055 0,057 0,06 0,135
9 Полистиролбетон модифицированный на шлакопортландцементе 500 0,12 0,13 0,14 0,075
10 То же 400 0,09 0,10 0,11 0,08
11 300 0,08 0,08 0,09 0,10
12 250 0,07 0,07 0,08 0,11
13 200 0,06 0,06 0,07 0,12
14 Газо- и пенобетон на цементном вяжущем 1000 0,29 0,38 0,43 0,11
15 То же 800 0,21 0,33 0,37 0,14
16 600 0,14 0,22 0,26 0,17
17 400 0,11 0,14 0,15 0,23
18 Газо- и пенобетон на известняковом вяжущем 1000 0,31 0,48 0,55 0,13
19 То же 800 0,23 0,39 0,45 0,16
20 600 0,15 0,28 0,34 0,18
21 500 0,13 0,22 0,28 0,235
22 Газо- и пенозолобетон на цементном вяжущем 1200 0,37 0,60 0,66 0,085
23 То же 1000 0,32 0,52 0,58 0,098
24 800 0,23 0,41 0,47 0,12

Потребность в теплоизоляции стен

Обоснованность применения теплоизоляции состоит в следующем:

  1. Сбережение тепла в помещениях в холодный период и прохлады в жару. В многоэтажном жилом доме теплопотери через стены могут достигать до 30 % или 40 %. Чтобы снизить потери тепла понадобятся особые теплоизолирующие материалы. В зимний период использование электрических обогревателей воздуха может способствовать увеличению расходов на оплату электроэнергии. Этот убыток гораздо более выгодно компенсировать за счет применения теплоизоляционного материала высокого качества, который поможет обеспечить комфортный микроклимат в помещении в любой сезон. Стоит заметить, что грамотное утепление сведет к минимуму и затраты на использование кондиционеров.
  2. Продление срока эксплуатации несущих конструкций здания. В случае с промышленными строениями, которые возводятся с использованием металлического каркаса, теплоизолятор выступает надежной защитой поверхности металла от процессов коррозии, которая может очень пагубно отразиться на конструкциях данного типа. Что касается срока службы кирпичных зданий, он определяется числом циклов заморозки-разморозки материала. Влияние этих циклов тоже нивелирует утеплитель, поскольку в теплоизолированном здании точка росы сдвигается в сторону утеплителя, оберегая стены от разрушения.
  3. Изоляция от шума. Защитой от все увеличивающегося шумового загрязнения служат материалы со свойствами шумопоглощения. Это могут быть толстые маты или стеновые панели, способные отражать звук.
  4. Сохранение полезной площади помещений. Применение теплоизолирующих систем позволит снизить уровень толщины наружных стен, а внутренняя площадь зданий при этом увеличится.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала /Коэффициент теплопроводности Вт/(м·°C)

В сухом состоянии При нормальной влажности При повышенной влажности
Войлок шерстяной 0,036-0,041 0,038-0,044 0,044-0,050
Каменная минеральная вата 25-50 кг/м3 0,036 0,042 0,,045
Каменная минеральная вата 40-60 кг/м3 0,035 0,041 0,044
Каменная минеральная вата 80-125 кг/м3 0,036 0,042 0,045
Каменная минеральная вата 140-175 кг/м3 0,037 0,043 0,0456
Каменная минеральная вата 180 кг/м3 0,038 0,045 0,048
Стекловата 15 кг/м3 0,046 0,049 0,055
Стекловата 17 кг/м3 0,044 0,047 0,053
Стекловата 20 кг/м3 0,04 0,043 0,048
Стекловата 30 кг/м3 0,04 0,042 0,046
Стекловата 35 кг/м3 0,039 0,041 0,046
Стекловата 45 кг/м3 0,039 0,041 0,045
Стекловата 60 кг/м3 0,038 0,040 0,045
Стекловата 75 кг/м3 0,04 0,042 0,047
Стекловата 85 кг/м3 0,044 0,046 0,050
Пенополистирол (пенопласт, ППС) 0,036-0,041 0,038-0,044 0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS) 0,029 0,030 0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3 0,14 0,22 0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3 0,11 0,14 0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3 0,15 0,28 0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3 0,13 0,22 0,28
Пеностекло, крошка, 100 — 150 кг/м3 0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3 0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3 0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3 0,085-0,1
Пеноблок 100 — 120 кг/м3 0,043-0,045
Пеноблок 121- 170 кг/м3 0,05-0,062
Пеноблок 171 — 220 кг/м3 0,057-0,063
Пеноблок 221 — 270 кг/м3 0,073
Эковата 0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3 0,029 0,031 0,05
Пенополиуретан (ППУ) 60 кг/м3 0,035 0,036 0,041
Пенополиуретан (ППУ) 80 кг/м3 0,041 0,042 0,04
Пенополиэтилен сшитый 0,031-0,038
Вакуум
Воздух +27°C. 1 атм 0,026
Ксенон 0,0057
Аргон 0,0177
Аэрогель (Aspen aerogels) 0,014-0,021
Шлаковата 0,05
Вермикулит 0,064-0,074
Вспененный каучук 0,033
Пробка листы 220 кг/м3 0,035
Пробка листы 260 кг/м3 0,05
Базальтовые маты, холсты 0,03-0,04
Пакля 0,05
Перлит, 200 кг/м3 0,05
Перлит вспученный, 100 кг/м3 0,06
Плиты льняные изоляционные, 250 кг/м3 0,054
Полистиролбетон, 150-500 кг/м3 0,052-0,145
Пробка гранулированная, 45 кг/м3 0,038
Пробка минеральная на битумной основе, 270-350 кг/м3 0,076-0,096
Пробковое покрытие для пола, 540 кг/м3 0,078
Пробка техническая, 50 кг/м3 0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП , СП , СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей

Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала

Факторы, влияющие на теплопропускаемость бетона

Из-за неоднородности структуры бетонных конструкций и разных условий эксплуатации коэффициент теплопроводности в этом случае – величина условная. На этот параметр оказывают влияние:

  • Плотность. Чем плотнее материал, тем ближе друг к другу находятся его частицы, тем быстрее передается тепло. Это значит, что тяжелые бетоны имеют больший коэффициент теплопроводности, по сравнению с легкими (керамзитовыми, вермикулитовыми, перлитовыми).
  • Пористость и структура пор. Чем больше объем, занятый воздухом, тем лучше материал задерживает тепло. Но на теплоизоляционные характеристики влияет не только процентное содержание воздуха, но и размеры, а также замкнутость пор. Лучше всего прохождению тепла препятствуют мелкие замкнутые поры. Крупные поры, которые сообщаются между собой, увеличивают теплопередачу.
  • Влажность. Это еще один фактор, влияющий на коэффициент теплопередачи бетона. Вода способна проводить тепло в 20 раз лучше воздуха. Поэтому увлажненный материал резко теряет теплоизоляционные характеристики. При отрицательных температурах вода в увлажненном слое замерзает, вызывая не только повышенные теплопотери здания, но и быстрое разрушение строительного материала. В таблицах, применяемых при точных теплотехнических расчетах, часто указывают три значения коэффициента теплопроводности – в сухом виде, при нормальной влажности, в увлажненном состоянии.
  • Температура. С повышением температуры коэффициент теплопроводности увеличивается.

Сравнение коэффициента теплопроводности тяжелого бетона, пено- и газобетона, керамзитобетона, фибробетона.

Наиболее высоким коэффициентом теплопроводности обладает тяжелый бетон, армированный стальными стержнями или проволокой (железобетон) – до 2,04 Вт/(м*C). Немного ниже этот показатель у неармированных бетонных элементов.

Более низким коэффициентом теплопроводности и повышенными теплоизоляционными характеристиками обладают: керамзитобетон, изготовленный с использованием кварцевого или перлитового песка, сухой пено- и газобетон. Уровень теплопередачи фибробетона сравним с аналогичным показателем плотного керамзитобетона.

Таблица коэффициентов теплопроводности различных видов бетона

Вид бетона Коэффициент теплопроводности, Вт/(м*C)
Тяжелый армированный бетон 1,68- 2,04
Тяжелый бетон 1,29-1,52
Керамзитобетон (в зависимости от плотности) 0,14-0,66
Пенобетон (в зависимости от плотности) 0,08-0,37
Газобетон разной плотности 0,1-0,3
Фибробетон 0,52-0,75

Правильное проведение теплотехнических расчетов позволяет определить оптимальную толщину стен, что обеспечивает уменьшение расходов на отопление и комфортный микроклимат внутри здания.

Поделиться ссылкой:

Прочность или теплоизоляция?

Конечно, есть определенные условия, при которых теплопроводность бетонной смеси будет или уменьшаться, или возрастать

В первую очередь придется обращать внимание на толщину заливаемой смеси. Чем этот показатель больше, тем ниже теплопроводность

Но при этом увеличивается расход самого материала, что влияет на себестоимость производимых работ.

Вот почему, решая сразу две задачи: увеличение теплоизоляционных характеристик конструкции и снижение ее себестоимости, в первую очередь необходимо соблюсти точное соотношение прочности и количества раствора.

В некоторых случаях идут на то, чтобы увеличить прочность, то есть использовать тяжелые бетоны, но при этом снизить теплоизоляционные свойства. Или наоборот. В любом случае основное требование – это прочность, а затем уже теплоизоляционные качества и другие характеристики.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность

Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

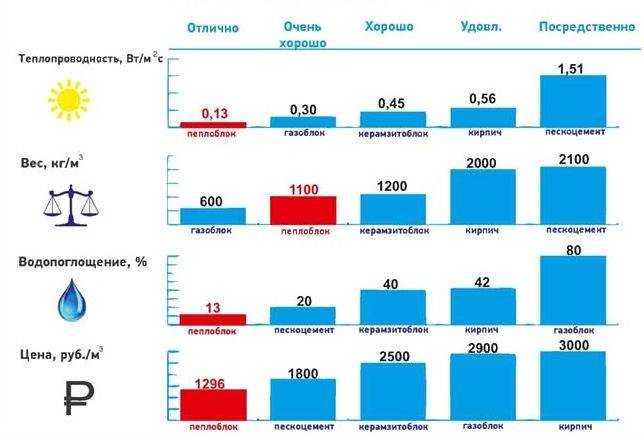

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием

Основные требования, предъявляемые к теплоизоляционным материалам:

Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³ лучше всего удерживает тепло и  подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

Толщину утеплителя необходимо определять на основании теплотехнического расчета с учетом климатических особенностей территории, материала стены и её минимально допустимого значения сопротивления теплопередачи.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Понятие теплопроводности

Она является интенсивной физической величиной, то есть величиной, которая описывает свойство материи, не зависящей от количества последней. Интенсивными величинами также являются температура, давление, электропроводность, то есть эти характеристики одинаковы в любой точке одного и того же вещества. Другой группой физических величин являются экстенсивные, которые определяются количеством вещества, например, масса, объем, энергия и другие.

Противоположной величиной для теплопроводности является теплосопротивляемость, которая отражает способность материала препятствовать переносу проходящего через него тепла. Для изотропного материала, то есть материала, свойства которого одинаковы во всех пространственных направлениях, теплопроводность является скалярной величиной и определяется, как отношение потока тепла через единичную площадь за единицу времени к градиенту температуры. Так, теплопроводность, равная одному ватту на метр-Кельвин, означает, что тепловая энергия в один Джоуль переносится через материал:

  • за одну секунду;
  • через площадь один метр квадратный;
  • на расстояние один метр;
  • когда разница температур на поверхностях, находящихся на расстоянии один метр друг от друга в материале, равна один Кельвин.

Понятно, что чем больше значение теплопроводности, тем лучше материал проводит тепло, и наоборот. Например, значение этой величины для меди равно 380 Вт/(м*К), и этот металл в 10 000 раз лучше переносит тепло, чем полиуретан, теплопроводность которого составляет 0,035 Вт/(м*К).
