Как надежно утеплить вентиляционную трубу в частном доме

Подготовительные мероприятия перед установкой

Правильная вентиляция должна начинаться с грамотного проекта, выполненного с соблюдением всех правил и учетом:

• наличия камина или печки;
• использования газового оборудования;
• объема каждого помещения и всего здания;
• числа проживающих;
• типа используемых воздушных фильтров;
• архитектурных особенностей дома.

По СНиП весь объем воздуха должен обновляться за 1 ч, что соответствует кратности «1». Для коридоров и других подсобных помещений коэффициент сокращается до «0,2».

Необходимые материалы и инструменты

Для монтажа вентиляционного оборудования требуются инструменты:

• трубогибы;
• труборезы;
• приборы для обвальцовки;
• горелки нескольких размеров;
• электронные весы;
• шланги с различными переходниками;
• манометры.

Из материалов могут потребоваться трубы различных диаметров:

• алюминиевые гофрированные;
• оцинкованные металлические;
• пластиковые.

Понадобятся минеральный утеплитель, асбоцементные листы, метизные изделия.

Правила расчета параметров

Нормы воздухообмена каждой комнаты суммируются. На основе суммарного значения подбирается оборудование. Если по нормативам итоговое значение воздухообмена составило 530 м³ в час для всего здания, то производительность вытяжной установки должна с запасом обеспечивать этот объем

Будет ли это выполняться одним агрегатом или несколькими менее мощными — не важно

Материалы, используемые для утепления систем вентиляционных каналов

В настоящее время в строительных и специализированных магазинах имеется большое количество утеплителей, в том числе и для вентиляционных каналов. Во многом они универсальны, а значит, могут использоваться для утепления различных поверхностей и объектов.

Прежде всего, нужно отметить, что материалы должны обладать некоторыми свойствами:

• высокое качество материала;
• безопасность при пожаре. При пожаре труба с утеплителем не должна стать «дорожкой» для огня, который будет устремлен к кровле;
• умеренная себестоимость материала.

Как упоминалось ранее – самый лучший вариант – это минеральная вата. Она абсолютно дешевая. Кроме того, материал не является пожароопасным. Однако есть и некоторые недостатки у минеральной ваты. Прежде всего – это трудность монтажа.

При работе с минеральной ватой нужно соблюдать меры предосторожности. Материал опасен при попадании в нос, глаза или на любую другую открытую часть тела

Что касается эксплуатационных характеристик, то нужно отметить, что со временем вата слеживается. А это значит, что на трубе образовываются просветы. Именно там начнет собираться конденсат.

Альтернативой минеральной вате считается пенопласт. Для здоровья он не представляет никакой опасности. Его довольно легко установить самому. В продаже имеется пенопластовый утеплитель, который состоит из двух полукруглых частей. Его одевают на трубу. Крепится материал с помощью шиповых соединений. Со временем пенопласт не теряет своих свойств, даже если температура будет значительно колебаться. Единственный недостаток пенопласта – легковоспламеняемость и выделение при нагревании токсичных веществ.

С каким видом утеплителя работать – решает только сам хозяин дома

Важно, чтобы проведенные работы давали положительный результат. Основная задача при утеплении – не допустить появления в вентиляционном канале конденсата, а также увеличить срок эксплуатации материалов

Лучше всего работы по проектированию и утеплению вентиляционных каналов доверять специалистом. Однако стоит отметить, что сделать утепление можно самостоятельно. Как и в любой работе, здесь важна аккуратность. Недопустимо оставлять просветы на трубе. Ведь именно там начнет появляться влага. Кроме того, нужно учитывать особенности некоторых материалов, например минеральной ваты. От правильности выполнения работ зависит качество всей системы вентиляции.

Особенности вентилирования помещений

Частные дома — это уникальные объекты, для которых не существует готовых типовых схем вентиляции. В зависимости от целевого использования каждому помещению должен быть обеспечен особый режим воздухообмена. На кухне требуется предусмотреть залповое проветривание, а в котельной — безотказную естественную вытяжку.

Подпольное пространство

Основная проблема в подвале, где располагаются технические и подсобные помещения, — сырость, низкая температура, как следствие — развитие плесени и грибков, разрушающих штукатурку и стены. Поэтому на этапе строительства в противоположных сторонах делаются продухи или отдушины. Если на пути имеются перегородки, то аналогичные отверстия пробиваются и там. Продухи устраивают под потолком подвала, на высоте 30 см от грунта, и закрывают металлическими решетками от грызунов.

Верхние этажи

В одноэтажных домах движение воздушных потоков определяется только коробами. Для зданий с 2 и более уровнями в варианте естественной вентиляции нужно ограничивать попадание воздуха с лестничных маршей в другие помещения верхних этажей. В противном случае лестницы станут выполнять роль вентиляционных труб, мешая установлению микроклимата в комнатах.

Кухня

Для кухни лучше предусмотреть отдельный вентиляционный канал, через который будут выводиться воздух и продукты горения. Для вентканала подойдет материал с гладкой термостойкой поверхностью (который мало загрязняется и легко очищается, не боится влаги, перепадов температур и коррозии). Оба отверстия короба должны быть защищены решетками.

Туалет и ванная комната

Для быстрого удаления влажности и неприятных запахов площадь сечения трубы должна быть большой, однако надежная вытяжка возможна только при наличии осевого вентилятора. При этом крыльчатка неработающего вентилятора должна минимально перекрывать сечение воздушной магистрали. Можно использовать переходники или тройники с обратным клапаном и дополнительными решетками.

Организация вентиляции в ванной комнате.

Бассейн

Бассейн в помещении всегда создает повышенные влажность и температуру. Для эффективной регулировки этих параметров лучше создать приточно-вытяжную систему с отдельным магистральным каналом на выпуск. Оптимальные параметры в помещении бассейна — отсутствие сквозняков, температура воздуха +28…+32°C, влажность 64%.

Баня

В ходе банных процедур влажность достигает 100%, а в остальное время параметры должны соответствовать жилому помещению. Для работы в широком диапазоне значений применяйте смешанную схему с упором на эффективность естественной вентиляции. В деревянном строении обустраиваются 2 приточных канала и вытяжной с регулируемым вентилятором.

Котельное помещение

Главная задача вентиляции — предотвратить скопление газов (взрыв). Сечение продухов считается как площадь подвала, разделенная на 400. Для котельной в 4 м² диаметр вентиляционного отверстия должен быть 25 см.

Чердак

Основная задача вентиляции чердака — удаление влаги и конденсата для сохранения материалов, предотвращения ранней коррозии. Для этого применяются вентилируемые коньки, аэраторы кровли, перфорированные софиты. Пыль, которая скапливается на чердаке, быстро впитывает влагу и негативно влияет на утепление здания. Поэтому все отдушины надо защитить от листвы, насекомых, птиц. Если длина крыши превышает 10 м — стоит подумать о монтаже принудительной вентиляции пространства мансарды.

Канализация и выгребная яма

Правильный воздухообмен ускоряет разложение отходов и уменьшает сопротивление канализационных труб. Отвод метана и других продуктов разложения органики предотвращает возникновение пожара. Для удаления газов органики устанавливаются высокие стояки в дачном туалете, в септиках и закрытых емкостях.

Вентканалы можно создавать из пластиковых труб, в том числе канализационных.

Жилые комнаты

Для нормализации воздухообмена в помещениях с пластиковыми окнами нужно использовать для них приточные клапаны, установить бризер с вентилятором и подогревом воздуха. Иначе на окнах скапливается влага, развивается грибок. Клапаны надо располагать на высоте 2 м от пола над отопительными приборами. Плотные межкомнатные двери препятствуют движению воздушных масс и мешают проветриванию помещений. Поэтому все новые двери нужно оснащать переточной решеткой.

Для вентиляции комнат с пластиковыми окнами нужно использовать для них приточные клапаны.

Цоколь и фундамент

Если в доме нет подвала, то это не значит, что фундаменту не нужна вентиляция. Для проветривания цокольного этажа используются продухи, асбестоцементные или пластиковые трубы.

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно

На них следует остановиться более подробно.

1. Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность — отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат — тогда ни о каком уюте говорить не придется.
2. Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
3. Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Как надежно утеплить вентиляционную трубу в частном доме – материалы и монтаж

Вентиляция в частном доме является обязательным компонентом для поддержания комфортного микроклимата в жилых помещениях. Однако наряду со своими положительными свойствами нередко она является основным источником тепловых потерь. Как утеплить вентиляционную трубу в частном доме, и что для этого лучше всего использовать?

статьи

• Актуальность утепления
• Выбор материала
• Порядок установки

Актуальность утепления

В процесс эксплуатации на поверхности вентиляционной трубы нередко можно наблюдать небольшой слой льда. Его появление обусловлено разностью температур между материалом изготовления и воздухом, выходящим из жилого дома. В результате этого происходит формирование влаги и появление инея и льда.

Обледенение вентиляционной трубы

Если этот процесс пустить на самотек, то в результате может появиться ряд негативных факторов. Они будут прямым образом влиять не только на целостность и функциональность вентиляции в доме, но также могут отразиться на эксплуатационных свойствах всего здания. Причиной этого является конденсат, который формируется на внутренней стенке трубы. Его постоянное присутствие может привести к следующим последствиям:

• Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
• Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
• Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Вопрос утепления вентиляционной трубы рекомендуется решать еще на стадии возведения здания. Однако это не всегда возможно. Нередко требуется установить теплоизоляционный слой на уже функционирующую систему.

Выбор материала

Утеплитель для вентиляции

В первую очередь необходимо правильно подобрать теплоизоляцию. Она должна обладать рядом свойств, которые впоследствии отразятся на эксплуатационных качествах вентиляционной системы. Также нужно учитывать стоимость материалов и трудоемкость монтажа.

Приоритетом при выборе является степень теплоизоляции. Основное назначение утеплителя заключается в максимальном приближении температуры на поверхности трубы к степени нагрева теплого воздуха, выходящего из дома. Только так можно избавиться от появления конденсата. Для этого можно использовать целый ряд материалов:

• Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность – базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
• Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
• Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Порядок установки

Способ монтажа утеплителя напрямую зависит от выбранного материала. Для крепления базальтовой ваты применяется скотч

При установке уже готовой пенопластовой скорлупы особое внимание уделяется герметизации соединительных швов

Не обязательно монтировать теплоизолятор на всю вентиляционную систему

Важно обеспечить должный уровень защиты от воздействия отрицательных температур на определенных участках трубопровода:

• Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
• Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
• Зоны прямого контакта трубы и наружной стены здания.

Аргументы в пользу утепления вентиляции

О негативных последствиях, которые наступают при не выполнении утепления мы уже говорили в статье об утепленных воздуховодах. Ознакомившись с данным материалом, можно сделать вывод о некоторых важных фактах, которые образуются после проведения теплоизоляции вентиляции, это:

• предотвращение образования конденсата и всех негативных аспектов, которые он за собой влечет;
• энергосбережение;
• дополнительное уменьшение уровня шума и вибрации от вентиляции;
• защита вентканалов от внешних факторов;
• увеличение огнестойкости (в некоторых случаях).

Процесс скопления конденсата внутри не утепленной вентиляционной трубы неизбежен. Это следствие столкновения теплого и холодного воздушных потоков. В немалой степени выпадению конденсата способствуют сбои в системе и отклонения от правил эксплуатации помещений.

Как осевшая на конструкциях влага, так и выпавший на стенках воздуховодов конденсат, текут вниз по трубам. Через любые неплотности на стыках они попадут на перекрытия и стены. Из-за них мокнет утеплитель перекрытия, вследствие чего как минимум наполовину сокращаются его изоляционные качества.

При отрицательной температуре появляется иней, и внутренний диаметр трубы уменьшится. Разрушается не только материал, но и создаются хорошие условия для жизнедеятельности плесневых грибков. Жильцам дома это грозит частыми респираторными заболеваниями и аллергическими реакциями.

Чтобы не создавать предпосылки для возникновения точки росы, т.е. превращения водяного пара, содержащегося в воздухе, в воду, воздуховоды на холодном чердаке необходимо обязательно утеплять

Не требует дополнительного утепления только тканевая система воздухораспределения. На паропроницаемой поверхности текстильных труб конденсат не образуется, а поскольку каналы сухие, в них не поселяются микроорганизмы.

Насыщенность воздуха паром прямо пропорциональна температуре. Чем она выше, тем больше пара в воздушных массах. Даже минимальная перемена температуры уменьшает свойство воздуха удерживать в себе воду в виде пара. По этой причине на выходе вентиляционного канала при охлаждении воздуха скапливается конденсат.

Необходимость утепления вентиляционной трубы

Врагом вентиляционной системы, от которого необходима защита, является водяной конденсат. Он может появляться как снаружи, так и на внутренней поверхности воздушного канала.

Капельки влаги просачиваются через стыки воздухопропускной трассы, попадая на материал перекрытий. Оцинкованное железо, которое чаще всего служит материалом для изготовления венткоробов, начинает ржаветь в местах повреждения покрытия.

В результате проникновения конденсата в материал стен появляются влажные пятна, которые способствуют появлению грибка.

В помещениях жилого дома активно развиваются вредные микроорганизмы. Понятно, что эти негативные явления подлежат немедленному устранению путем утепления и теплоизоляции воздуховодов.

Как уже упоминалось, процесс образования конденсата обусловлен климатом, для которого характерны значительные перепады между ночными и дневными температурами, заметные сезонные колебания.

Это соответствует условиям, которые наблюдаются в большинстве регионов нашей страны. Суть явления заключается в том, что при встрече теплого влажного воздуха с холодным водяной пар, содержащийся в теплых воздушных массах, конденсируется и оседает в виде водяных капелек.

Например, так происходит образование росы. Температура, при которой осуществляется описанный переход воды из одного состояния в другое, так и называется: точка росы.

Она напрямую связана с температурой и относительной влажностью воздуха. Зная эти параметры, можно определить точку росы по специальным таблицам.

То же самое можно наблюдать при работе любой вентиляционной системы. Из здания по вытяжным воздушным каналам выводится отработанный теплый и влажный воздух.

Встреча и взаимодействие атмосферных воздушных масс и выводимого потока происходит недалеко от выхода наружу воздушных каналов.

Если при их взаимодействии будет пройдена точка росы, то неизбежно появление конденсата на внутренней и наружной поверхностях воздушного канала. Соответственно, это приведет к появлению всего букета негативных явлений, которые описаны выше. Решение этой проблемы — теплоизоляция воздуховодов.

Ответ на вопрос о том, нужно ли утеплять вентиляционную трубу, однозначен. Конечно, это необходимо. Но утепление нужно проводить только на определенных участках трассы.

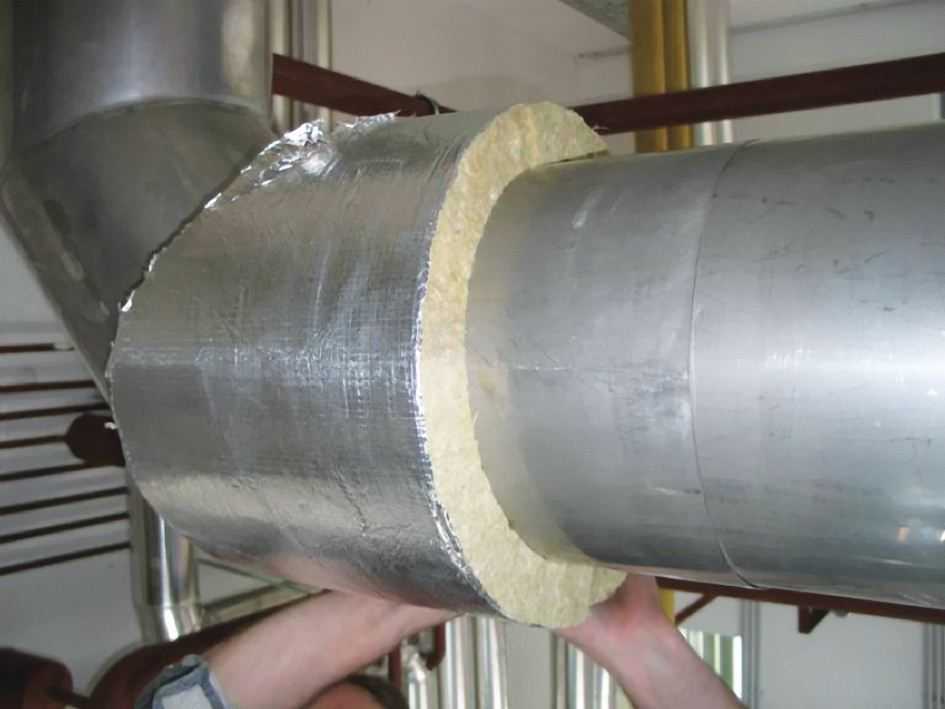

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
