Как выполняется регулировка батарей отопления

Плюсы и минусы игольчатого вентиля

Игольчатый запорный вентиль применяют для регулировки потока рабочей среды в трубопроводе.

Игольчатый вентиль способен точно регулировать подачу рабочей среды в трубопроводе

Он может находиться в трех положениях: закрыт, открыт, частично открыт (на 5, 10, 15 % и более).

Достоинства

К положительным сторонам игольчатой запорной арматуры можно отнести:

• простота конструкции. Это позволяет самостоятельно разобрать и провести ремонтные работы оборудования;
• прочность и долговечность. Нержавеющий кран может прослужить более 15 лет;
• плавное регулирование потока. Этот параметр позволяет защитить трубопровод от гидравлического удара;
• высокая герметичность при полном перекрытии;
• возможность монтажа в любом положении;
• устойчивость к агрессивным средам;
• возможность работы в вязкой и неоднородной среде (кроме трубопроводов высокого давления);
• безотказная работа в условиях высокого давления (до 15 или 40 МПа) и температурных границах от минус 40 до плюс 200ºC моделей типа 15с54бк (ВИ) или ВТ-5.

Недостатки

Особенности конструкции приводят к следующим недостаткам:

• невозможность работать в вязкой и неоднородной среде при высоком давлении;
• высокий уровень гидравлического сопротивления;
• возможность только односторонней подачи рабочей среды;
• большая строительная длина.

Как выбрать игольчатый вентиль?

прежде, чем выбирать игольчатый вентиль, как и любое другое строительное оборудование, нужно определиться, для чего же он нужен, где он будет устанавливаться, как крепиться и какие функции выполнять.

Виды игольчатых вентилей для трубопроводов с высоким давлением

Данный тип запорной арматуры может быть изготовлен из чугуна, кованого чугуна, стали, нержавеющей стали, латуни, меди и т.д

Выбирая вентиль, к примеру, для работы в агрессивных химических средах, нужно особое внимание обратить на его антикоррозийную устойчивость

В этом случае подойдут краны из нержавеющей стали или латуни, которые смогут прослужить 10-15 лет. Чугунные изделия вряд ли прослужат в таких условиях так долго.

Поэтому первое, на что обращаем внимание – это «среда обитания» запорной арматуры. Это может быть:

• вода;
• пар;
• газы;
• химически активные среды;
• пищевая промышленность;
• нефть и прочее.

Для систем отопления и водопроводов вполне подойдет арматура из чугуна. Ее главное преимущество – достаточно низкая цена в сравнении с аналогичными устройствами из других материалов. А в условиях «спокойной» среды без перепадов температуры и высокого давления, она вполне способна прослужить 15 лет и более.

Игольчатый вентиль с резьбовым соединением

На теплоцентралях, обычно, применяют жаропрочные и устойчивые к высокому давлению краны из никеля или нержавеющей стали.

Для подключения манометров к газовым, кислородным и углекислотным баллонам применяется запорная арматура из бронзы или латуни.

Второе, на что обращаем внимание – способ крепления запорной арматуры. Крепления бывают:

• резьбовые;
• муфтовые;
• фланцевые;
• сварные.

В домашних условиях в системе теплоснабжения или подачи воды вполне подойдут резьбовые или муфтовые краны. Что же касается магистралей с давлением 15 МПа и выше, здесь устанавливаются сварные или фланцевые краны. Такие соединения более надежны и долговечны.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Опрессовка системы отопления

Некоторые мероприятия, например, опрессовка, позволяют своевременно выявить неисправности. Для начала обсудим, что такое опрессовка системы отопления. Под этим термином подразумевают комплекс действий, направленных на контроль состояния отопительного оборудования и его пригодности к эксплуатации.

С этой целью специально создается избыточное давление, которое максимально приближают к предельному. Последнее определяется расчетным путем. Далее имитируют гидравлический удар, который может возникнуть в системе в любой момент.

Опрессовку необходимо проводить:

• по завершении монтажа во время сдачи системы в эксплуатацию;
• после ремонта отопительных приборов;
• в случае замены части трубопровода;
• при подготовке к отопительному сезону.

Стоит упомянуть, как проводится опрессовка системы отопления в многоквартирном доме. Этот процесс состоит из нескольких этапов:

1. Наполнение системы водой.
2. Повышение в ней давления.
3. Контроль показателей приборов, которые измеряют давление.
4. Осмотр на предмет наличия течи.
5. Устранение неполадок в случае обнаружения.
6. Составление акта о проведение опрессовки.
7. Наполнение системы водой.

Проводит опрессовку предприятие, учреждение или организация, эксплуатирующие систему отопления.

Для чего промывается система отопления

На стенках системы собирается накипь, которая может вызвать проблемы в работе оборудования. В частности, она приводит к износу труб и уменьшению теплоотдачи. Предотвратить негативные последствия призвана промывка системы отопления в многоквартирном доме.

Батареи и горизонтальные участки труб из-за медленного движения теплоносителя через какое-то время заиливаются. Без промывки снижается скорость циркуляции воды, а механический износ труб и арматуры наоборот ускоряется.

В многоквартирных домах промывка проводится в случае обнаружения недогрева отдельных батарей.

Важно знать не только когда следует проводить данное мероприятие, но и как правильно промыть систему отопления. Так, необходимо учитывать следующие условия:

• для промывки можно использовать водопроводную, техническую или сетевую воду;
• процедуру нужно проводить до тех пор, пока вода не посветлеет и из нее не станет выходить грязь, окалина и шлам;
• в открытой системе следует сначала сделать промывку, потом дезинфекцию и еще одну промывку. Это повторяется до тех пор, пока вода не будет соответствовать питьевым нормам.

Нормативные документы предписывают ежегодное проведение данной процедуры.

Разные способы промывки

Выделяют несколько способов промывки системы отопления дома:

1. Механический. Главная его цель – очистка радиаторов от грязи и внутренней поверхности контура от накипи. Повысить эффективность позволит предварительный демонтаж батарей и прочистка радиаторов и труб.
2. Гидродинамический. Для проведения процедуры понадобится специальное оборудование. Вода подается не из крана через шланг, а с помощью насоса под высоким давлением. Это позволяет быстро справиться с грязевыми и солевыми отложениями.
3. Химический. Во избежание механического вмешательства используют химические соединения/растворы. Демонтаж радиаторов необязателен. Такой метод подойдет, если нужно восстановить работоспособность отопительной системы, которая эксплуатировалась десятилетиями, а также когда необходимо удалить отложения из стальных труб.
4. Гидропневматический. Суть этого способа заключается в подаче воздуха внутрь отопительного контура под высоким давлением. Достигается такая цель путем использования компрессора.
5. Электрогидроимпульсный. В основе работы метода лежит использование энергии электрического импульса. Она направлена на разрушение солей, осевших на стенках трубопровода. Сами трубы никакому воздействию не подвергаются.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Виды кранов для батарей

В регулировке циркуляции теплоносителя применяются различные виды кранов для батарей отопления, запорных вентилей и клапанов.

Балансировочный вентиль

Это механическое устройство предназначено для регулировки температурного режима работы системы отопления. С помощью балансировочного вентиля появляется возможность изменять диаметр проходного канала, ориентируясь на показания давления горячей воды в трубопроводах до и после врезки регулировочного прибора.

В системе отопления балансировочный вентиль устанавливают на трубу с обратным движением теплоносителя.

Вентили с термоголовками

Радиаторный термостатический кран устанавливается с целью управления температурным режимом в помещениях. Ручная или автоматическая настройка прибора позволяет поддерживать заданную температуру путем изменения проходного сечения вентиля.

Под действием термоголовки в корпусе происходит смещение штока, и тем самым блокируется поток горячей воды до установления заданной температуры. В случае отсутствия в клапане встроенной блокировочной функции теплоносителя, необходимо установить дополнительную запорную арматуру.

Шаровые регуляторы

Для регулировки теплоносителя и снятия радиаторов без спуска воды из всей системы центрального отопления, практикуется установка двух шаровых кранов: один монтируется на подачу, второй – на трубу обратного движения теплоносителя.

Шаровые регуляторы классифицируются по следующим признакам:

• По виду материалов для изготовления корпуса (латунные, полипропиленовые и стальные изделия).
• По конструкционному устройству: прямые и угловые.
• По виду пропускной способности: с полным проходом потока теплоносителя и стандартные, с 70 – 80 % проходимостью горячей воды.

Если решать, какие краны лучше ставить на радиаторы отопления в квартире или частном доме, опытные сантехники советуют отдать предпочтение полнопроходным шаровым устройствам. Они не будут уменьшать проходимость отопительной линии и не снижать теплоотдачу греющих батарей.

Конусные

Радиаторные краны конусного типа предназначены для ручной регулировки объема теплоносителя, поступающего в отопительную батарею. Характерной особенностью этого устройства является плавное изменение пропускного отверстия для прохода горячей воды. Это объясняется особым конструкционным устройством регулирующего затвора формой напоминающий усеченный конус. Если посмотреть на разрез действующей модели конусного типа, можно увидеть, что при вращении маховика рукоятки в корпусе по резьбе начинает плавно перемещаться конусный золотник, изменяя сечение прохода.

Когда конус полностью доходит до нижнего положения, просвет сечения трубы полностью перекрывается. Для герметичности перекрытия на кольцевых канавках штока предусмотрены специальные эластичные прокладки.

Воздушные конструкции

При заполнении труб водой происходит частичное попадание воздуха в систему, что приводит к образованию воздушных пробок, мешающих нормальной циркуляции теплоносителя. Чтобы удалить лишний воздух из радиаторов, используют специальные сбросные клапаны, которые называют «кран Маевского».

Для спуска воздуха в конструкции полимерного корпуса предусмотрена специальная шайба со сквозной конусной резьбовой нарезкой. Конус аккуратно выкручивается отверткой или специальным ключом и через сквозное отверстие воздух стравливается.

 Угловой

В системе отопления регулировочным угловым краном можно полностью или частично остановить подачу горячей воды. Прибор устанавливают под прямым углом в местах соединения радиаторных патрубков и подающих трубопроводов.

Принцип работы угловых устройств такой же, как у шаровых кранов: затвор в корпусе передвигает и закрывает проход теплоносителю.

Угловые устанавливают на батареях централизованного и автономного отопления.

Краны промывочные

Чтобы промыть отопительные трубопроводы во время профилактического ремонта, необходимо слить воду из радиаторных батарей. Для этого в нижнюю часть радиатора устанавливают специальные промывочные краны, через которые будет уходить теплоноситель. Устройство состоит из металлического корпуса с длинным штоком и резиновой уплотняющей прокладки.

Промывочный кран открывается пассатижами или специальным ключом.

Как установить терморегулятор на батарею: пошаговая инструкция

Открутить разводным ключом гайку сгона и раскрутить старую обмотку.

Очистить резьбу сгона, чтобы стало хорошо видно место соединения радиатора и трубы.

Ту же операцию проделать с нижним соединением. Для удобства монтажа снять радиатор и положить на ровную горизонтальную поверхность. Удерживая футорку радиатора одним ключом, вторым раскрутить трубку.

После этого вычистить старый уплотнитель из отверстия, например, отверткой.

Теперь нужно собрать байпас с терморегулятором и шаровым краном. Смазать резьбу обжимного фитинга силиконовым герметиком, чтобы он заполнил все полости.

Взять 2 тройника и 2 ниппеля, скрутить вместе.

Прикрутить к ниппелю терморегулятор и шаровый кран.

Установить в тройник переходные муфты с металлопластика на металл. Должен получиться вот такой узел.

Вкрутить его в батарею.

Аналогично поступить с нижним соединением.

Для байпаса отрезать участок металлопластиковой трубы нужной длины, предварительно сняв гайки с обжимных фитингов и замерив расстояние.

Откалибровать кромки, то есть снять фаски калибратором.

Надеть на трубу гайку и обжимное кольцо, соединить с шаровым краном и терморегулятором.

То же самое проделать с другим концом трубы. Перемычка (байпас) готова. Соединить ее с радиатором.

Повесить батарею на старое крепление и соединить со стояком. Для этого подготовить 2 трубки из металлопластика. Не забудьте измерить длину сверху и снизу — она часто бывает разной.

Снять байпас с радиатора. Вкрутить трубки в верхний и нижний узлы.

Установить байпас на радиатор, а трубки — в отводы стояка. Вверху стоит терморегулятор для отопления.

Внизу — шаровый кран.

Затянуть гайки разводным ключом. Радиатор с терморегулятором можно запускать в эксплуатацию.

Регулируем температуру батарей

Конусный вентиль перекрывает поток не так резко, как шаровой кран.

Шаровые краны практичны и надежны. Однако с их помощью можно лишь только либо прекратить подачу теплоносителя в нагревательный элемент, либо возобновить. Но в большинстве случаев люди стремятся не отключить радиатор от контура обогрева, а регулировать его температуру. Для этого существуют регулируемые краны на батареи отопления. Они делятся на два типа:

• с ручным механизмом управления или конусный вентиль – человек с помощью крана может устанавливать нужную ему температуру батареи, увеличивая или уменьшая интенсивность потока теплоносителя в нагревательный элемент. Управлять прибором приходится вручную путем поворота вентиля со шкалой градации;
• полностью автоматические – в кране присутствует терморегулятор с термоголовкой. Реагируя на изменения температуры, термоголовка передает команды терморегулятору, который в автоматическом режиме увеличивает или уменьшает поток теплоносителя в батарею.

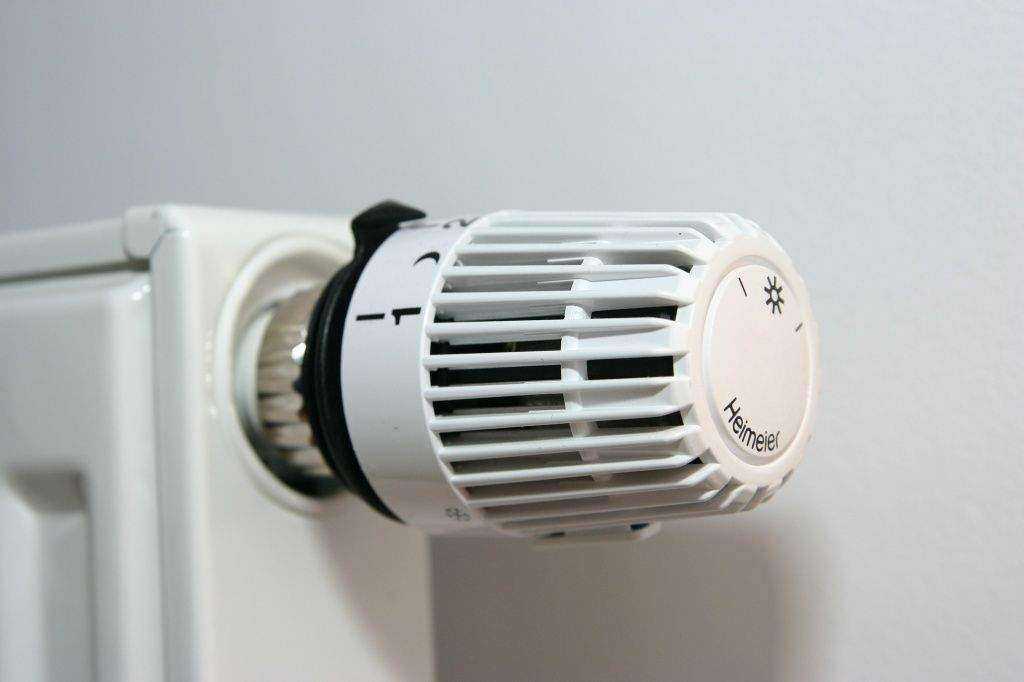

Шкала градации термоголовки.

Конусный вентиль может монтироваться на входе теплоносителя в радиатор либо горизонтально, либо вертикально, но никак не регулирующим механизмом вниз. Как отрегулировать краны на батареях отопления данного типа? Для этого на головке крана имеется шкала, состоящая из шести отметок. Поворачивая головку на нужную отметку, можно контролировать поступление теплоносителя в батарею, а следовательно, и ее температуру. Если вентиль стоит в положении «ноль» – радиатор полностью отрезан от системы отопления. Положение «шесть» указывает на максимальную производительность нагревательного элемента.

Они практически не уменьшают проходимость системы отопления, так как диаметр их сечения равнозначен диаметру труб контура обогрева. Вентиль отличается простым устройством, а потому недорогой в техническом обслуживании. Положение крана на батарее отопления не меняется, в зависимости от температуры воздуха в комнате. Поддерживать нужный микроклимат в помещении при помощи данного устройства неудобно.

Что собой представляет терморегулятор для батареи? Терморегулятор позволяет автоматизировать процесс управления температурой радиатора, благодаря встроенному термостату. Терморегулятор может быть механическим и электронным. В первом случае человеку ежедневно самостоятельно приходится выставлять нужный диапазон температур на устройстве. Во втором – устройство можно запрограммировать на несколько дней вперед. При этом для каждого времени суток можно выставить свои температурные параметры.

Механический регулятор температуры.

Механический терморегулятор состоит клапана и термостата. Они соединяются между собой специальной гайкой. Как работают краны на батареях отопления данного типа? Термостат представляет собой сифон, заполненный либо газом, либо жидкостью. Рабочая жидкость или газ способны реагировать на изменения температуры окружающей среды. Они при снижении температуры уменьшаются в объеме, при повышении – увеличивают свой объем. В сифон встраивается шток. Он может свободно двигаться.

Итак, при увеличении температуры рабочая среда в сифоне расширяется, выталкивая, таким образом, шток. Последний соединяется с клапаном. Клапан частично или полностью перекрывает сечение трубы, сокращая или полностью прекращая поступление теплоносителя в радиатор. Задавать нужный температурный режим на термостате, а следовательно, чувствительность сифона, можно при помощи шкалы. Она наносится на ручку вентиля. Диапазон настройки лежит в пределах от -6°C до +30°C.

Электронный регулятор температуры.

Зачем кран на батарее отопления с электронной термоголовкой? Он позволяет не только экономить на потреблении энергоносителя, контролируя поступление теплоносителя в нагревательный элемент. С его помощью нужный микроклимат помещения поддерживается полностью в автономном режиме.

Запирающий механизм в данном случае может выполняться, как в виде конусного вентиля, так и в форме клапана. Терморегулятор оснащается полупроводниковым термоэлементом, который можно монтировать за пределами самого регулирующего механизма. Здесь также имеется дисплей. С его помощью легче настраивать нужный диапазон температур и программировать устройство на автономную работу в течение нескольких дней.

Как правильно открывать краны батарей отопления с электронной термоголовкой? Процедура запуска в работу механизма с электронной термоголовкой и обычного шарового крана ничем не отличается. В первом случае нужно лишь настроить клапан на правильную работу, в зависимости от желаемого температурного режима в помещении.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить до 25% затраты на теплопотребление.
3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

• В середине или в угловой части дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

• Утеплить стены, углы, полы.
• Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Преимущества и недостатки

Запорная арматура с игольчатым штоком обладает следующими преимуществами:

• стойкость к перепадам давления и температур;
• простота конструкции;
• плавная регулировка потока;
• высокий уровень герметичности;
• исключение гидроударов;
• перекачка различных сред, в том числе и вязких;
• прохождение потока только в одном направлении, за счёт чего не требуется монтаж обратного клапана;
• широкий интервал рабочих давлений.

Основные недостатки:

• высокое гидравлическое сопротивление проходящего через вентиль потока;
• большая длина, по сравнению с кранами других типов;
• невозможность работы при высоких давлениях с вязкими средами;
• необходимость очистки при перекачке жидкостей, содержащих мелкие частицы или грязь;
• сложность ремонта, полной замены вентиля.

Особенности шаровых кранов для радиаторов отопления

Шаровые краны имеют ряд особенностей:

1. Угловой кран с американкой для радиатора работает по очень простому принципу: для подачи жидкости кран поворачивается в одну сторону, а для прекращения циркуляции – в другую. Регуляторы шаровых кранов нужно поворачивать полностью, чтобы не повредился уплотнитель. Неисправный кран нужно менять при ближайшей возможности.
2. При уменьшении напора нужно проверить устройство на предмет засорения и прочистить, если такая необходимость есть. Что свести вероятность засорений к минимуму, систему нужно укомплектовать очистительным фильтром.
3. Шаровые краны позволяют настраивать интенсивность потока воды, что дает возможность использовать их в нескольких сферах – отоплении, кондиционировании и вентиляции.
4. Помимо надежности и конструктивной простоты шаровые краны отличаются возможностью применения в качестве отсечки – т.е. при помощи данных устройств можно обустроить систему так, чтобы ее отдельные участки или элементы можно было ремонтировать без прекращения работы всего контура.

В автономном отоплении имеется проблема, связанная с завоздушиванием отопительного контура. Чтобы решить эту проблему, нужно использовать воздухоотводчики, которые устанавливаются непосредственно на радиаторы.

Зачем нужна регулировка тепла в квартире

По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:

1. Возникает необходимость создания в доме максимально комфортных условий для жизни.
2. Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
3. Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
4. Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.

Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.
