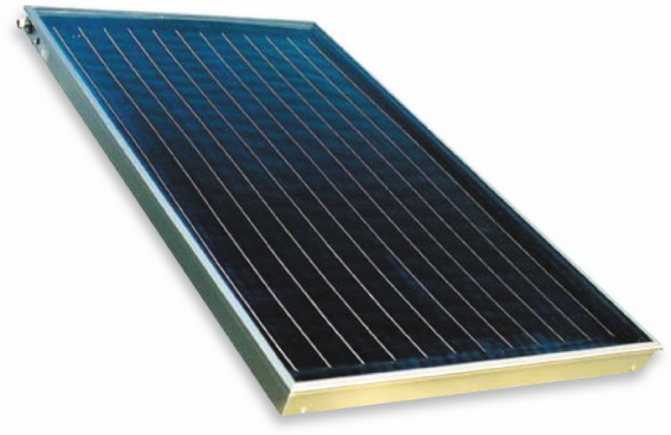

Плоский солнечный коллектор

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3

Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева

Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа

При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Компания Rehau специализируется на производстве теплых полов уже много лет.

Промывка и опрессовка системы отопления – процедура, направленная на проверку.

О такой организации обогрева своих жилищ думает все большее количество.

Бойлеры косвенного нагрева

Обзор водонагревателей Thermex

Водяной теплый пол своими руками

Циркуляционный насос для систем отопления

Обзор теплоизоляции марки Техно-Николь

Копирование материалов сайта возможно в случае установки активной индексируемой ссылки на Obogrevguru.ru.

ПГ «Обогревгуру» Москва, Волгоградский проспект 47, к 511б (499) 611-34-45

obogrevguru 2017

Какие типы солнечных коллекторов существуют

Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.

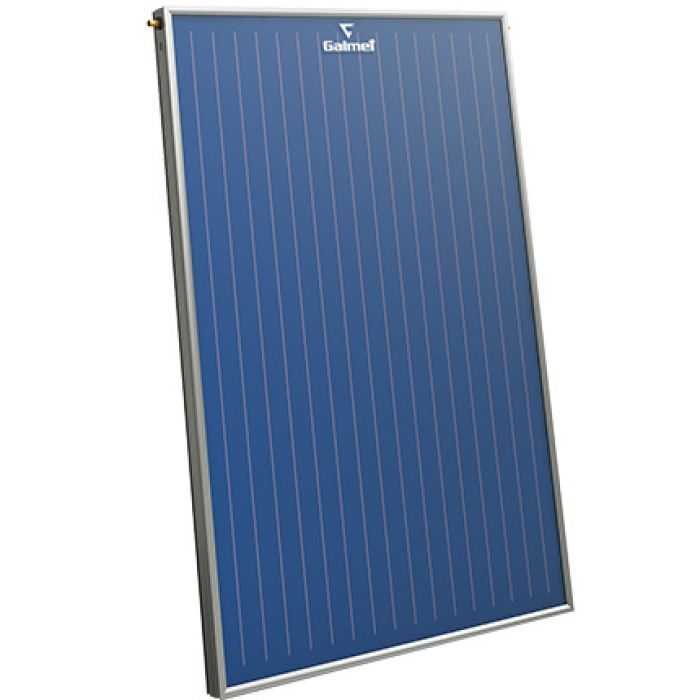

Плоские

Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.

Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.

Достоинства	Недостатки
Низкая стоимость панелей	Низкой КПД, примерно на 20% ниже вакуумных
Несложная конструкция	Большой количество теплопотерь через корпус

Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

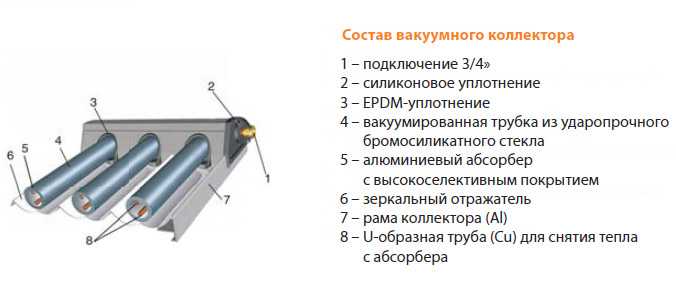

Вакуумные

Эти системы работают немного по другому, это обусловлено их конструкцией. Панель состоит из двойных трубок. Наружная трубка играет защитную роль. Они изготовлена из высокопрочного стекла. Внутренняя труба имеет меньший диаметр и покрыта абсорбером, который аккумулирует солнечное тепло.

Далее это тепло передается тепло съемниками или стержням, изготовленным из меди (они бывают нескольких видов и имеют разный КПД, рассмотрим их чуть позже). Тепло съемники передают тепло с помощью теплоносителя, в аккумулирующий бак.

Между трубками вакуум, что сводит к нулю тепло потери и повышает эффективность системы.

Достоинства	Недостатки
Высокая эффективность	Более высокая цена относительно плоских
Минимум тепло потерь	Невозможность ремонта самих трубок
Легкость в ремонте, трубки можно менять по одной единице
Большой выбор видов

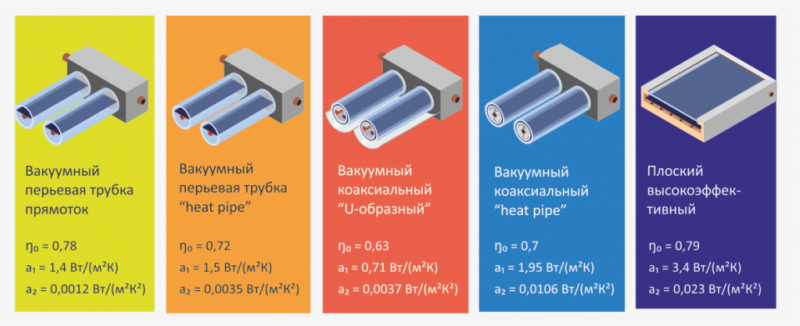

Виды тепло съемных элементов (абсорберов), из всего 5

• Перьевой абсорбер с прямоточным тепловым каналом.
• Перьевой абсорбер с тепловой трубкой “heat pipe”.
• U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
• Система с коаксиальной колбой и тепловой трубкой “heat pipe”.
• Пятая система это плоские коллекторы.

Давайте рассмотрим эффективность работы разных абсорберов, а также сравним их с плоскими коллекторами. Расчеты даны на 1 м2 панели.

В этой формуле используются следующие значения:

• η- коэффициент полезного действия коллектора, который мы рассчитываем;
• η₀- оптический коэффициент полезного действия;
• k₁ -коэффициент тепловых потерь Вт/(м²·К);
• k₂ -коэффициент тепловых потерь Вт/(м²·К²);
• ∆Т- разница температур между коллектором и воздухом К;
• Е – суммарная  интенсивность солнечного излучения.

По этой формуле, используя данные, приведенные выше, вы можете сами провести расчеты.

Если не вникать в переменные, говоря проще, КПД зависит от количества тепла, которое поглощают медные теплосъемники и количества потерь системой.

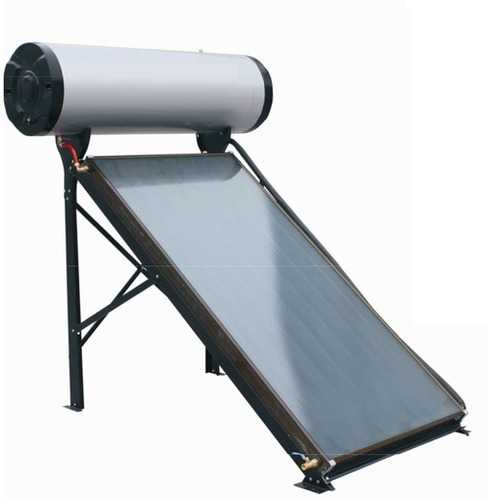

Системы с проточными нагревателями или термосифонные

По своему строению они могут быть как плоские так и вакуумные. Используют такие же принципы работы. Однако они имеют одно значительное отличие в техническом устройстве.

Эта система может работать без дополнительного резервного аккумулирующего бака и насосной группы.

Принцип работы следующий. Нагретый теплоноситель аккумулируется в базовом баке, который расположен в верхней части системы, как правило на 300 литров. Через него проходит змеевик, по которому циркулирует вода от давления самой водопроводной системы дома. Она прогревается и поступает потребителю.

Достоинства	Недостатки
Низкая стоимость за счет отсутствия части оборудования.	Низкий КПД системы в зимний сезон и ночное время
Простота монтажа, требуется минимум усилий, так как система укомплектована всем необходимым

Солнечный коллектор «Сокол-Эффект-М» российского производства с медным абсорбером

Контактная информация

В список желаний:

Внимание! Важная информация!

Компания «АНДИ Групп» постоянно проводит рекламные акции по регионам, предлагая приобрести оборудование по специальной ознакомительной цене. При оформлении заказа не забудьте уточнить у менеджера, оформляющего Вашу заявку, действует ли Промо-Акция в Вашем регионе и максимально подробно ответить на его вопросы. Это может существенно сэкономить Ваши денежные средства. Спасибо за проявленный к нашему оборудованию интерес.

Количество товаров по акции ограниченно. Акция на модели «Сокол-Эффект» прекращается при продаже всех акционных товаров.

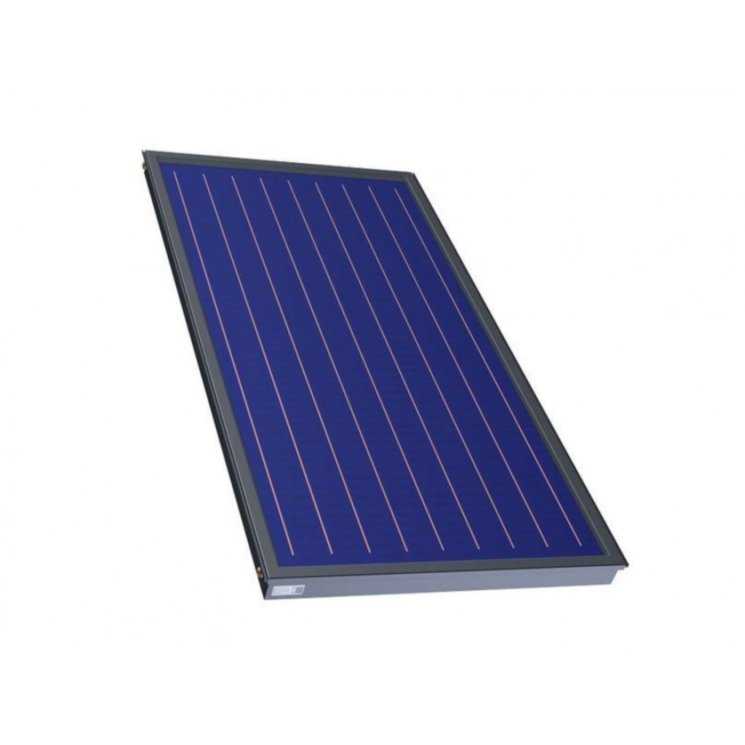

Плоский солнечный коллектор с медным абсорбером «Сокол Эффект М».

Поглощающая панель коллектора «Сокол-Эффект-М» выполнена из медных профилей в виде труб с плоскими рёбрами. Облучаемая солнечным излучением поверхность ребер имеет специальное оптическое селективное покрытие, которое снижает тепловые потери коллектора и увеличивает его теплопроизводительность на 20-25%.

Назначение

Солнечный коллектор «Сокол – Эффект» предназначен для нагрева жидкости-теплоносителя для применения в системах солнечного нагрева воды. Может использоваться как основной или дополнительный нагреватель в системе горячего водоснабжения. Для нагрева жидокости используется энергия прямого солнечного излучения. Может применяться в системах как с естественной (термосифонного типа) или принудительной циркуляцией теплоносителя.

Области применения

• солнечные установки горячего водоснабжения и отопления индивидуального использования (частный дом, коттедж, дача и др.);
• солнечные системы горячего водоснабжения бытового, коммунального, производственного и сельскохозяйственного назначения (гостиницы, пансионаты, объекты общественного питания, прачечные, животноводческие фермы и т.д.).

Преимущества:

Высокая тепловая производительность, благодаря применению медных поглощающих панелей с высокоселективным поглощающим покрытием и специального солнечного стекла.

Легкая и прочная конструкция

Длительная эксплуатация, благодаря применению конструкционных материалов с высокой коррозионной стойкостью и ударопрочного стекла

Легкость и удобство монтажа, благодаря наличию в конструкции латунных патрубков с резьбовыми элементами винт / гайка G 3/4 (+ плоские прокладки), позволяющие быстро соединять солнечные коллекторы “Сокол-Эффект”.

Солнечный коллектор Сокол-Эффект-М соответствует требованиям российского ГОСТ Р 51595-2000 «Коллекторы солнечные. Общие технические условия» и основным требованиям стандартов большинства зарубежных стран. Высокая эффективность солнечных коллекторов АО «ВПК «НПО машиностроения» подтверждена испытаниями ведущего европейского института солнечной техники SPF Solartechnik (Швейцария), а также дипломами и медалями крупнейших россиийских и международных выставок.

ЗВОНИТЕ! (495) 748-11-78 Наши квалифицированные специалисты ответят на Ваши вопросы и в зависимости от поставленных Вами задач, помогут подобрать оборудование, удовлетворяющее Вашим требованиям. Вы не можете до нас дозвониться? Вам удобнее, чтобы мы перезвонили Вам? Воспользуйтесь новым сервисом «Перезвоните мне». Услуга полностью бесплатная!

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

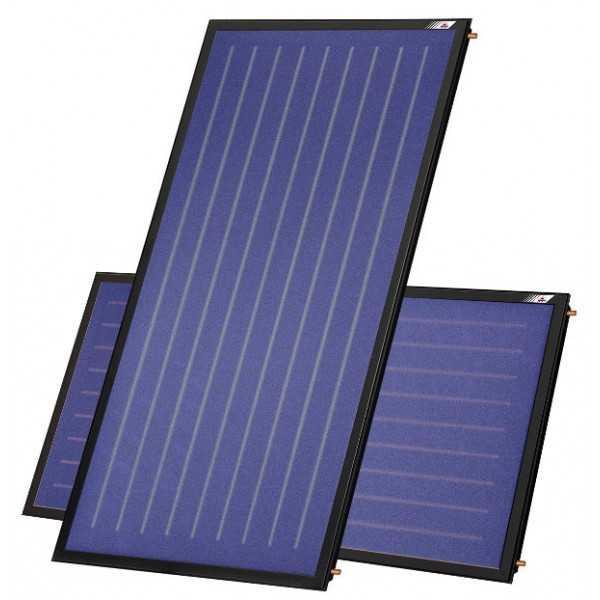

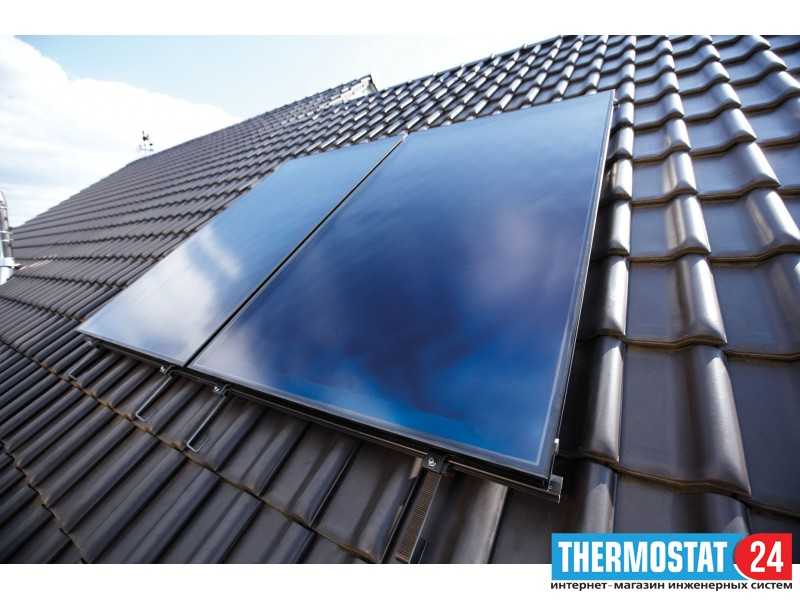

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

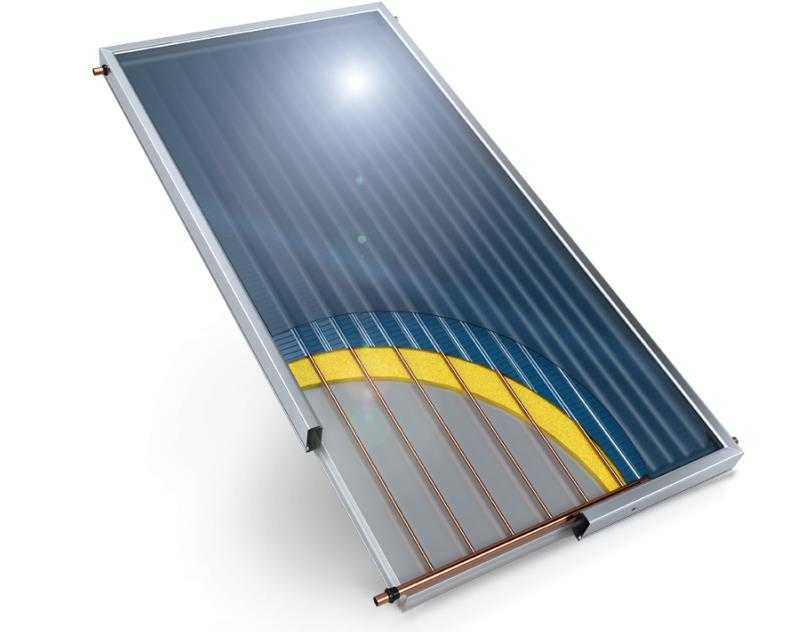

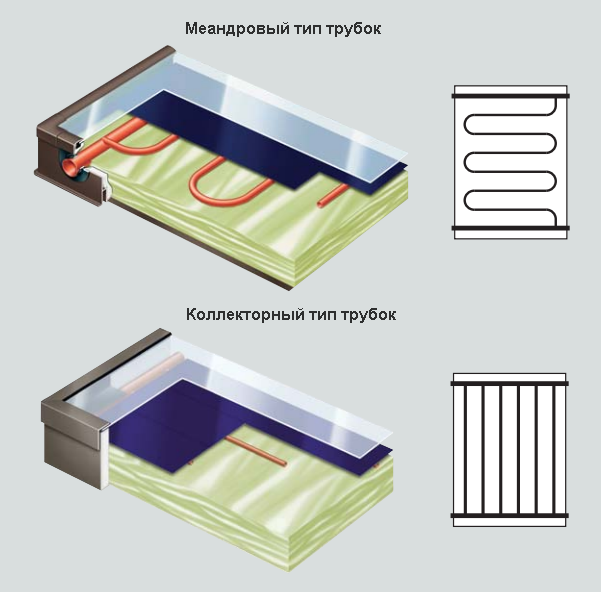

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

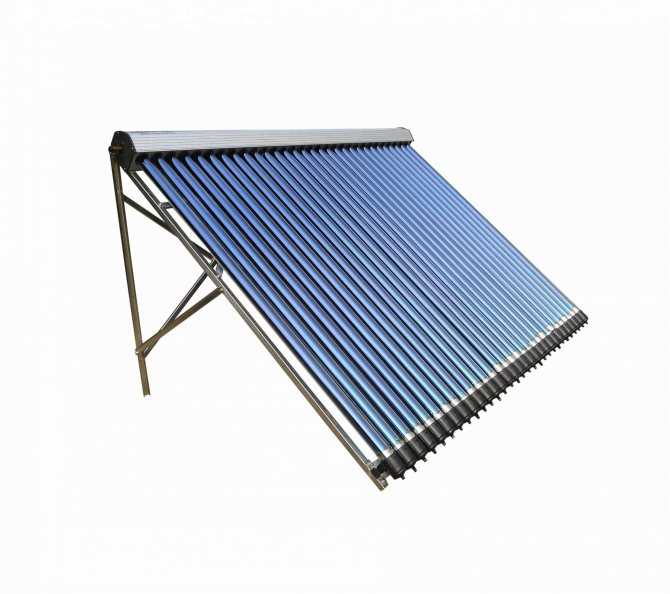

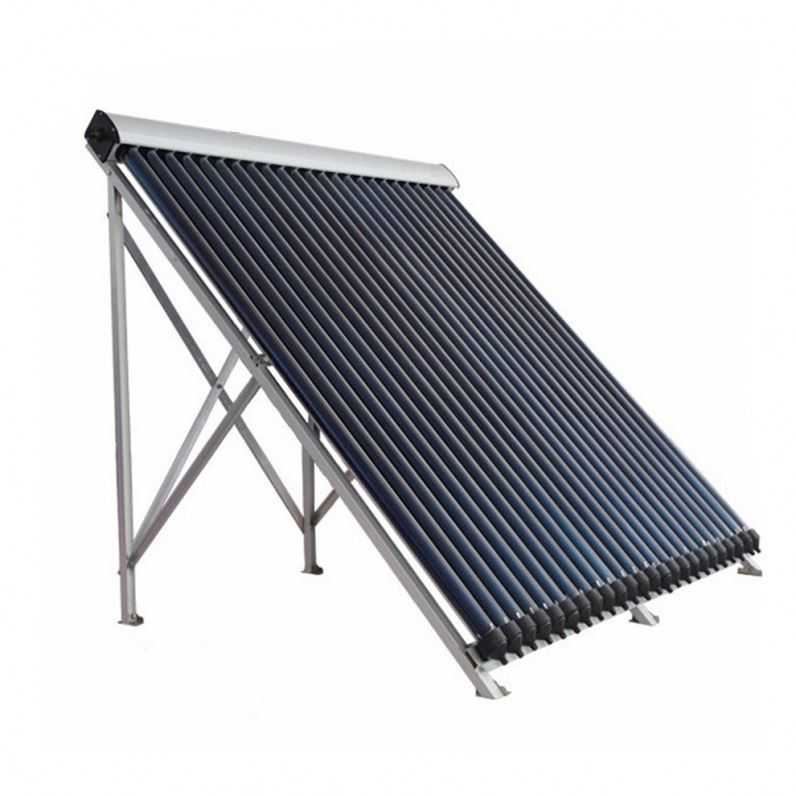

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой — конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор — конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Стагнация системы

Поговорим чуть подробнее о проблемах, связанных с переизбытком генерируемого тепла. Итак, предположим, что вы установили достаточно мощный гелиоколлектор, способный полностью обеспечить теплом отопительную систему вашего дома. Но наступило лето, и потребность в отоплении отпала. Если у электрического котла можно отключить электропитание, у газового – перекрыть подачу топлива, то над солнцем мы не властны – «выключить» его, когда стало слишком жарко, нам не под силу.

Стагнация системы – одна из главных потенциальных проблем солнечных коллекторов. Если из контура коллектора забирается недостаточно тепла, происходит перегрев теплоносителя. В определенный момент последний может закипеть, что приведет к прекращению его циркуляции по контуру. Когда теплоноситель остынет и конденсируется, работа системы возобновится. Однако далеко не все виды теплоносителей спокойно переносят переход из жидкого состояния в газообразное и обратно. Некоторые в результате перегрева приобретают желеобразную консистенцию, что делает невозможной дальнейшую эксплуатацию контура.

Избежать стагнации поможет лишь стабильный отвод производимого коллектором тепла. Если расчет мощности оборудования сделан правильно, вероятность возникновения проблем практически нулевая.

Однако даже в этом случае не исключено возникновение форс-мажорных обстоятельств, поэтому следует заранее предусмотреть способы защиты от перегрева:

1. Установка резервной емкости для накопления горячей воды. Если вода в основном баке системы горячего водоснабжения достигла установленного максимума, а гелиоколлектор продолжает поставлять тепло, автоматически произойдет переключение, и вода начнет греться уже в резервной емкости. Созданный запас теплой воды можно будет использовать для бытовых нужд позже, в пасмурную погоду.

2. Подогрев воды в бассейне

У владельцев домов с бассейном (не важно, крытым или размещенным под открытым небом) имеется прекрасная возможность отводить излишки тепловой энергии. Объем бассейна несравнимо больше объема любого бытового накопителя, из чего следует, что вода в нем не нагреется так сильно, что уже не сможет поглощать тепло

3. Слив горячей воды. При отсутствии возможности тратить избыток тепла с пользой можно попросту сливать небольшими порциями нагретую воду из накопительного резервуара для ГВС в канализацию. Поступающая при этом в емкость холодная вода будет понижать температуру всего объема, что позволит продолжать отводить тепло от контура.

4. Внешний теплообменник с вентилятором. Если гелиоколлектор обладает большой производительностью, избыток тепла может быть тоже очень велик. В этом случае система оборудуется дополнительным контуром, заполненным хладагентом. Этот дополнительный контур сопряжен с системой посредством теплообменника, оснащенного вентилятором и монтируемого за пределами здания. При возникновении риска перегрева избыточное тепло поступает в дополнительный контур и через теплообменник «выбрасывается» в воздух.

5. Сброс тепла в грунт. Если помимо солнечного коллектора в доме имеется грунтовый тепловой насос, избыток тепла можно направить в скважину. При этом вы решаете сразу две задачи: с одной стороны, защищаете контур коллектора от перегрева, с другой – восстанавливаете истощенный за зиму запас тепла в грунте.

6. Изоляция гелиоколлектора от прямых солнечных лучей. Этот способ с технической точки зрения один из самых простых. Конечно, забираться на крышу и занавешивать коллектор вручную не стоит – это тяжело и небезопасно. Гораздо рациональнее установить дистанционно управляемый заслон, наподобие рольставень. Можно даже подключить блок управления заслоном к контроллеру – при опасном повышении температуры в контуре коллектор будет закрываться автоматически.

7. Слив теплоносителя. Этот способ можно считать кардинальным, но в то же время он довольно прост. При возникновении риска перегрева теплоноситель посредством насоса сливается в специальную емкость, интегрированную в контур системы. Когда условия вновь станут благоприятными, насос вернет теплоноситель в контур, и работа коллектора будет восстановлена.

Сколько энергии дает солнце

Из вышесказанного ясно, что эффективней всего гелиосистема будет работать летом, когда солнце высоко и солнечного света больше.

В цифрах энергия солнечного света характеризуется для 52 параллели и южнее как: Для июня — около 600 Вт энергии с метра кв. нагреваемой площади за один час.

Зимой же – чуть ли не в десять раз меньше. Для декабря – 80 Вт/м кв. за час.

В межсезонье, что-то среднее – октябрь, апрель – 300 – 350 Вт/м кв.

Но это, как указывалось, — для южных широт. Севернее солнца все меньше, и получаемой энергии значительно меньше.

Что же это значит с практической точки зрения, — что можно нагреть?

Требования к установке

Эффективность работы гелиосистемы зависит от соблюдения рекомендаций по их установке. Коллектор должен располагаться на открытом пространстве, куда не падает тень от зданий, деревьев, гор.

Большое значение имеет ориентация. В северном полушарии «зеркала» должны быть развернуты строго на юг. Если технически сделать этого невозможно, следует юго-запад или юго-восток.

Важный параметр – оптимальный угол наклона плоскости. Его величина зависит от отклонения положения солнца от зенита. Определяется этот параметр географической широтой местности. Если угол наклона выставить неправильно, возрастут оптические потери энергии, поскольку значительная часть лучей будет отражаться и не достигнет абсорбера.

Подключение к отопительной системе

Способ подключения зависит от того, какой тип циркуляции используется. Проще всего подключиться к системе с естественной циркуляцией. Главный принцип в этом варианте – нагрев воды.

Выше уровня коллектора подключается накопительный бак. Верхний вывод подключают ко входу горячей воды, а нижний к обратке. На входе в коллектор могут возникнуть воздушные пробки.

Подключение к системе с принудительной циркуляцией несколько иное:

1. Контроллер управляет насосом на основе показаний датчиков.
2. Когда температура достигает заданного значения, нагрев прекращается.
3. Бак-накопитель, обратка и выход коллектора — места, где устанавливаются такие датчики вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы. На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, и уровень наклона.

Мнение эксперта
Торсунов Павел Максимович

Лучше устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Если не планируется подключать дополнительные источники тепла, объем бака в регионах с суровым климатом лучше выбирать около 40 см3. Иначе в пасмурные дни система будет работать не эффективно.

Каким должен быть теплосборник?

Теплосборник – еще один очень важный рабочий элемент вакуумного коллектора. Посредством этого узла осуществляется передача накопленного тепла от трубок к теплоносителю.

Теплосборник располагают в верхней части прибора. Один из его компонентов, медный сердечник, принимает энергию и передает ее основному теплоносителю, циркулирующему в замкнутой системе «теплообменник бака-коллектор».

Корректную работу гарантирует подключенный к системе циркуляционный насос. Управляющая греющим комплексом автоматика, четко следит за уровнем температуры в каналах и, в случае ее падения ниже допустимого критического минимума (например, в ночное время суток), останавливает работу насоса.

Это позволяет избежать обратного прогрева, когда теплоноситель начинает забирать тепло горячей воды, собравшейся в накопительном баке.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

• Пластину часто засыпает снегом, особенно в безветренную погоду.
• Имеют место большие теплопотери из-за низкой температуры.
• Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

• Снег на нем задерживается редко, только при сильном обледенении.
• Безвоздушное пространство позволяет сохранить 95% энергии.
• Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

• региона, в котором эксплуатируется оборудование;
• нужд владельца — ГВС, отопление или то и другое;
• роли коллектора — основное это оборудование или дополнительное;
• места установки и уровня наклона конструкции;
• площади помещения;
• сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

• Установить дополнительный резервуар для горячей воды.
• Использовать излишки для подогрева бассейна.
• Сбросить нагревшуюся воду небольшими порциями в грунт.
• Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

Вакуумные солнечные коллекторы

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

Активный солнечный коллектор для подогрева воды

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.
