Вентилятор печки ваз 2110 (причина поломок, проверка,ремонт)

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана

После этих действий снимают передний корпус с кожухом печки

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются

Рекомендации по замене моторчика

Замена моторчика печки ваз 2110

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.Лучше купить новый электродвигатель.

Примечание!Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.Итак:

  • Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
  • Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

  • Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
  • Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.Также можно замазать герметиком места крепления шлангов с радиатором.
  • Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
  • На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.

Выявление неисправностей

Особенности

На ваз 2112 замена радиатора отопителя имеет свою небольшую особенность: система отопления и вентиляции салона «десятого» семейства по принципу работы принципиально отличается от аналогичных систем предыдущих поколений (семейств «девятки» и «классики»).

Ваз 2112 замена вентилятора отопителя

Данные отличия заключаются в следующем:

  • Радиатор печки всегда включен в цикл системы охлаждения двигателя, то есть находиться в горячем состоянии;
  • Электронное управление заслонками отопителя. Для чего на консоли смонтирован контроллер, который имеет рукоятки, с помощью которых устанавливается необходимая температура в салоне автомобиля, режимы работы вентилятора и нужное направление обдува.

Замена вентилятора отопителя ваз 2112

Диагностика

На этом знакомство с системой отопления ваз 2112 считаю законченным, и далее вашему вниманию предлагается инструкция, с помощью которой вы своими руками сможете выявить и исправить некоторые неполадки в работе данной системы.Итак, замена отопителя на ваз 2112 начинается с поиска причины неудовлетворительной работы системы отопления. Для начала проверяем.

Датчик отвечающий за температуру в салоне

Датчик работает нормально когда заслонка открывается/закрывается при положении рукоятки контролёра в крайних положениях (красные и синие точки шкалы температуры соответственно). Заслонку можно наблюдать при снятых передних дефлекторах.
Помимо этого так же проверяется электрическое сопротивление самого датчика: при 22 градусах оно должно составлять 22 Ом, при 16 – 25 Ом. Конечно же, перед проверкой датчик необходимо демонтировать (смотрите фото).

Контроллер

Данный прибор уже проверяется на наличие напряжения на концах переключателя температурного режима. Для этого демонтируем из гнезда корпус контроллера и, поворачивая ручку переключателя, снимаем показания с соответствующих проводов, которые, как правило, окрашены в коричневый и розовый цвет.

Замена мотора отопителя ваз 2112

При переключении рукоятки напряжение должно появиться и по истечении 10-15 секунд упасть. Если этого не происходит, скорее всего, контроллер неисправен и подлежит замене.

Микроредуктор

В этом случае проверка несколько осложняется, так как придется уже работать непосредственно в моторном отсеке, а там:

  • Откручиваем шумоизоляцию;
  • Гайки и шурупы крепления жабо (полностью снять даже не пытайтесь, да и не нужно);
  • Демонтируем электроприводы дворников;
  • Отодвигаем жабо и обнаруживаем два разъема, один из которых соединяет вышеописанные провода розового и коричневого цвета обеспечивающие питанием привод моторедуктора.

Замена мотора отопителя на ваз 2112

Вначале убеждаемся в целостности проводки, для чего разъединяем разъем и вольтметром фиксируем приходящее на него напряжение. Затем подаем на контакты контроллера напряжение бортовой сети (от аккумуляторной батареи) и наблюдаем его работу: если не крутится – на замену, хотя возможно наличие простого окисление на контактах разъема.

Замена мотора отопителя

Вентилятор отопителя

Конечно же, если он работает на всех четырех положениях, то претензий к нему быть не может. Ну а если не включается режим работы «малых оборотов», то возможно вышло из строя дополнительное сопротивление, которое располагается на корпусе самого электродвигателя, добраться до которого возможно только со стороны моторного отсека.Замена вентилятора отопителя на ваз 2112 происходит только тогда, когда вы убедились в том, что сам переключатель и находящиеся в монтажном блоке 20-ти амперный предохранитель (F7) и реле (К6) исправны, а у электродвигателя вентилятора не зависли токосъемные щетки коллектора.

Разбираем приборную панель

Ну а если вентилятор отопителя салона работает только в одном режиме, то неисправность следует искать в следующем порядке:

  • Проверка проводки контроллера на наличие обгоревших контактов (проводится с помощью «прозвонки»);
  • Проверка надежности соединения контактов проводки блока реле (справа под капотом);
  • Проверка дополнительного резистора регулирующего обороты и включающий вентилятор при положении регулятора в позицию «А» и «1» (находится на корпусе самого отопителя).

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). снятие заднего бампера ваз 2110 в провисла дверь ваз 2110-2112 ремонт 5 минут — duration 1 27. Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Лада 2110 phix › бортжурнал › ремонт внутренней дверной ручки ваз 2110. Открытия двери. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Последовательность действий при установке микромоторедуктора отопителя ВАЗ-2112

Заменить неисправный элемент вполне по силам каждому автовладельцу. Последовательность всех этапов работы довольно проста, нужные инструменты для этого входят в стандартный набор техаптечки машины, поэтому необходимость обращения в сервисную мастерскую полностью отсутствует. Итак, приступим:

  • демонтируем жабо;
  • чтобы подобраться к микромоторедуктору, необходимо снять блок педалей и вакуумный усилитель тормозов;
  • удаляем неисправный микромоторедуктор и его пластиковый блок;
  • исправный элемент устанавливается в гнездо сектора заслонки.

Вот и всё. Как видно в замене микромоторедуктора нет ничего сложного, но все же аккуратное выполнение всех этапов работы отнюдь не будет лишним. Сложнее дела обстоят с установкой и регулировкой заслонки микромоторедуктора. Здесь одному уже не управиться, потребуется помощь друга. Последовательность действий следующая:

  1. На электродвигатель нового микромоторедуктора необходимо подать напряжение, то есть подсоединить контактную пару.
  2. Обеспечить подачу холодного воздуха. Для этого заслонку отопителя необходимо провернуть с права на лево.
  3. После включения зажигания датчик блока управления отопителем следует провернуть, чтобы он стал напротив синей риски регулятора.
  4. Можно поступить иначе: установить в конечное положение заслонку печки, повернув её по часовой стрелке, а микромоторедуктор развернуть так, чтобы датчик находился напротив красной отметки.
  5. Поскольку микромоторедуктор постоянно проворачивается, целесообразнее смазать квадрат. Это поможет правильно установить элемент и предотвратит его случайное повреждение.
  6. Необходимо установить электродвигатель так, чтобы полностью совпали крепёжные отверстия.
  7. На этом этапе потребуется помощь друга, которому необходимо будет аккуратно проталкивать электродвигатель внутрь, одновременно с этим прокручивая регулятор температуры.
  8. Установка микромоторедуктора считается правильной только при совпадении квадратов. В таком случае в салон автомобиля поступает тёплый воздух, прогрев которого регулируется водителем.
  9. Если квадрат элемента полностью не входит в квадрат заслонки, переживать не стоит. Вполне нормально, когда помещается лишь третья часть моторедуктора. На работе отопителя это никак не отразится.
  10. Осталось зафиксировать корпус при помощи саморезов и несколько раз провернуть вал микромоторедуктора от красной риски к синей, и наоборот. Это необходимо для того, чтобы зафиксировать рабочий диапазон установленного элемента. В дальнейшем на работу устройства не должно быть никаких нареканий.

Если все этапы выполнены правильно, при вращении регулятора микромоторедуктора, заслонки отопителя не будут занимать необходимое положение. Их регулировка проходит в автоматическом режиме при включении устройства в положение «А». Погрешность такой регулировки составляет примерно 2 градуса.

Возможные неполадки

Если плохо работает моторчик печки, не спешите обвинять именно его. Конечно, ему свойственно засоряться посторонними мелочевками – частицами пыли, сажей и других загрязнений. Достаточно один-два раза в сезон делать профилактическую очистку. Аналогичные процедуры необходимо проводить перед концом и вначале сезона эксплуатации. Может выйти со строя датчик температуры. В этом случае нарушается ход заслонки. В обычном режиме она открывается на максимуме при красной точке и закрывается при достижении синей точки минимума. Отличаются и показатели нормального сопротивления. Обычно значение находится в диапазоне 20-25 Ом. Если оно выходит за рамки, то вентилятор может неправильно прогревать или охлаждать воздух. На неисправность же самого вентилятора печки указывает несвойственное поведение. Например:

  • Скрежет при работе и посторонние шумы;
  • Незапуск вентилятора вообще;
  • Снижение эффективности и объема нагнетания воздуха;
  • на слуху плохая работа вентилятора.

Первое место по частоте поломок занимает электроцепь от аккумулятора до моторчика печки. Если кабель отказал полностью – виноват сгоревший предохранитель. Нарушения работы электромотора на разных скоростях намекают на вылетевший резистор. А в случае отсутствия изменений режима работы диагноз очевиден – не реагирует управляющий контроллер. Могут выходить со строя и клеммы различных соединений. Но если электрооборудование в норме, то прибор придется демонтировать и перебрать основательно.

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Видео: Отопитель ВАЗ 2110; 11; 12. Устройство и принцип работы.


Отопитель ВАЗ 2110; 11; 12. Устройство и принцип работы.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.


Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

  1. Открываем капот и снимаем аккумуляторную минусовую клемму.
  2. Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
  3. При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
  4. Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
  5. Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.


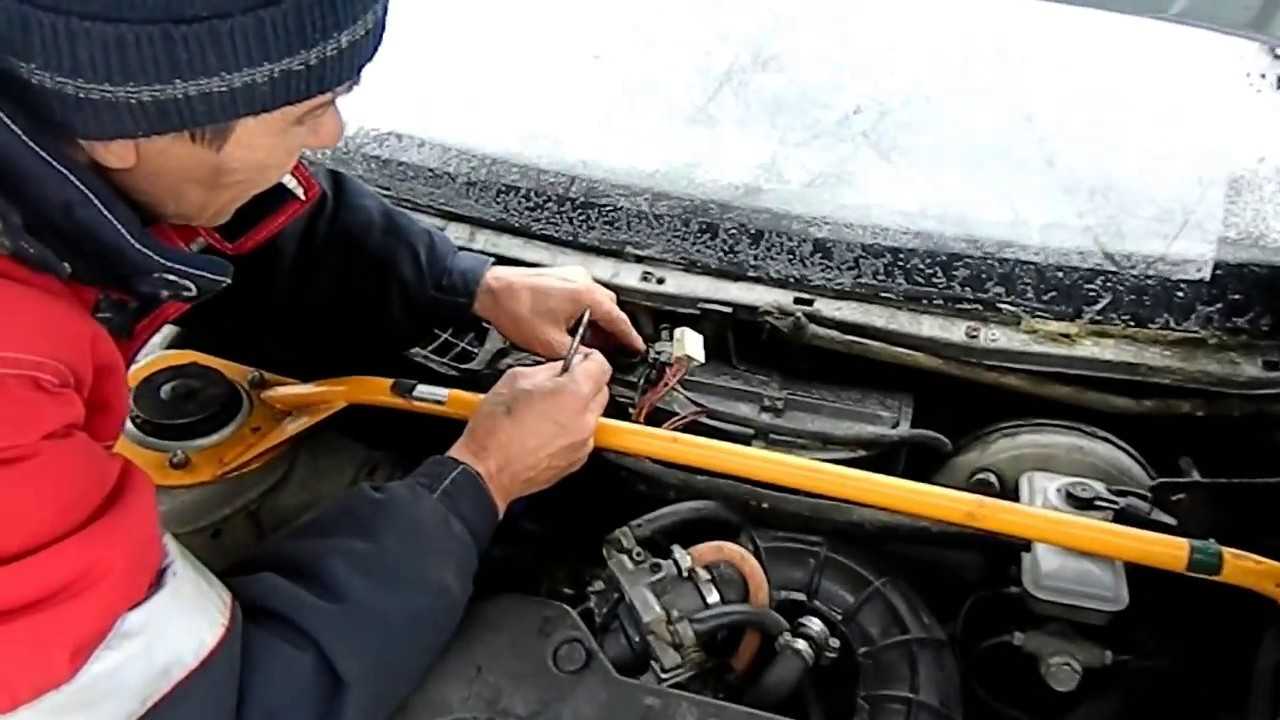

Процесс замены вентилятора не так сложен, как кажется

  1. На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
  2. Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
  3. На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
  4. Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
  5. После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
  6. На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.


Не работает вентилятор печки (регулятор оборотов) ВАЗ 2110

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

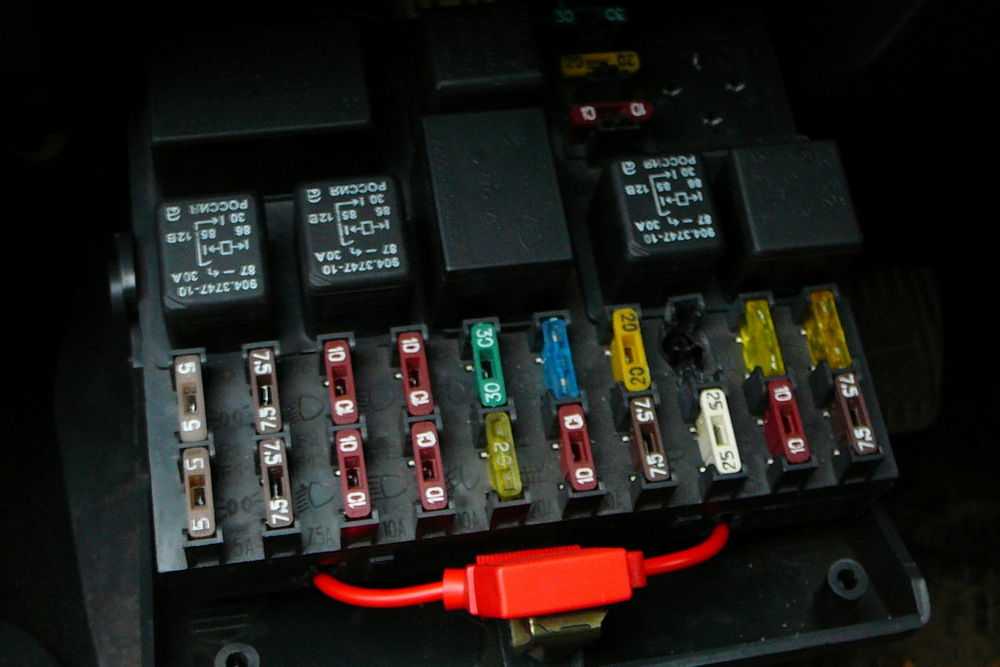

  1. Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
  2. Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.


Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора

  1. Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
  2. Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
  3. Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.


Поломка электромотора вентилятора также может быть причиной

  1. Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.

Работы по замене вентилятора в салоне

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Примечание! Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

  • Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
  • Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

  • Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
  • Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
  • Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
  • На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Всем привет ))) Накрылся вчера моторчик печки, утром завел машину, включил вент, а он на 4 скорости дует как на 1 и пахнет паленым … решил не мучать его, открыл окна и поехал на работу . Нашел на работе старый моторчик вентилятора от приоры . закинул себе в машину, купил два 609 подшипника, щетки не нашел ((( Ну и в ночь разобрал

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Рекомендуем: 5 признаков того, что пора менять топливный фильтр

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

  1. Демонтировать «жабо».
  2. Снять переднюю стенку ниши, в которой размещен отопитель.
  3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
  4. Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Как сделать разварки своими руками?

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

  • демонтируем «жабо» и переднюю стенку;
  • извлекаем воздушный фильтр;
  • откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
  • отсоединяем проводку;
  • извлекаем корпус фильтра вместе с вентилятором;
  • демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
