Монтаж нагревательного кабеля в трубе
Стоит отдельно отметить, что допустим вариант размещения кабеля внутри трубы. Довольно часто размещают греющий кабель для водопровода внутри трубы, так как это достаточно эффективно. Преимуществом такого способа станет минимальная мощность, необходимая для предотвращения замерзания воды.
Порядок действий для размещения кабеля в трубе:
- Отключить подачу воды и откачать трубопровод;
- На повороте трубопровода установить резьбу;
- Вставить в нее кабель;
- Уложить кабель по всей магистрали;
- Уплотнить резиновой вставкой врезанное отверстие;
- Завернуть в резьбовое отверстие гайку, которая будет прижимать резину;
- Подключить кабель к сети электропитания, для этого нужно использовать термоусадочную муфту (подробнее: «Виды термоусадочных муфт для труб и правила их монтажа»).
Какие температуры выдерживают ПВХ и ПП трубы
Полипропиленовые трубы, на мой взгляд, самый сбалансированный вариант для водоснабжения дачи. Температура эксплуатации составляет от -200 до -750 С, но не забываем о возможности замерзания воды при нуле.
Поэтому ПП-трубы я рекомендую укладывать в землю ниже глубины промерзания грунта. Обязательно соблюдаем уклон для стока воды из трубы в слив.

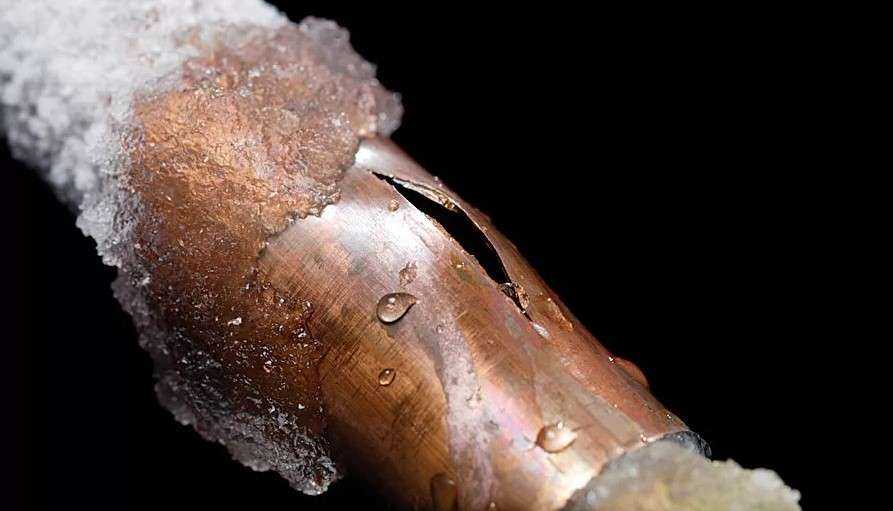

Кто-то забыл выключить воду на морозе…
При правильном монтаже производители обещают 50-летний срок службы (но это не точно). Наружное водоснабжение я бы собирал из ПП-труб с добавлением катализатора, который делает их неуязвимыми к ультрафиолету.
Назначение кабельного обогрева — от замерзания труб
Помимо функции обогрева, электрический кабель примечателен и другими возможностями. Он способствует сохранению вязкости транспортируемой жидкости. Препятствуют возникновению ледяных образований. Кабель защищает трубы от возможного разрыва при обледенении.
При его использовании не образуется препятствий для нормального тока жидкости. Вода при этом не будет смешиваться со льдом на выходе из трубы, увеличивается скорость ее транспортировки. А на поверхности трубопровода не будет образовываться конденсат.
Материалы и компоненты для реализации кабельного обогрева
Система кабельной защиты от замерзания водопроводных труб включает в себя терморегулятор и сам кабель.
Но в нее могут входить и дополнительные компоненты. К ним относятся, например, уплотнители для размещения кабеля внутри трубы и прочие материалы.
Мощность системы
Эффективность работы системы кабельного обогрева определяется ее мощностью. Данный показатель определяется в ходе расчетов. Не рекомендуется размещать кабель с избыточной или недостаточной мощностью. В первом случае поддержание работоспособности системы будет требовать больших затрат электроэнергии. Во втором же снизится эффективность обогрева, появятся обледенения воды и прочие негативные факторы.
При расчете необходимой мощности нужно учитывать:
- Место, где уложены трубы;
- Диаметр сечения, длину и тип трубопровода;
- Степень теплоизоляции.
Специальные материалы для теплоизоляции
Необязательно использовать кабель для защиты труб от замерзания. С этой задачей могут справиться специальные материалы для теплоизоляции. В продаже находится множество их разновидностей.
Самые востребованные материалы, используемые для теплоизоляции систем трубопровода:
- Стекловолоконная теплоизоляция (еще называется стекловаты). Данный материал чаще всего используется для утепления металлопластиковых труб. Для стекловаты требуется хорошая изоляция, так как она крошится из-за низкой плотности. Лучше всего для этого подходят рубероид и стеклоткань.
- Базальтовый утеплитель продается в форме цилиндров. Для его укладки не нужны специальные лотки, а сам материал состоит из базальтового волокна. Для защитного слоя к данному утеплителю отлично подходят пергамент, фольга и рубероид.
- Вспененный синтетический каучук отличается тем, что этот материал для теплоизоляции труб очень эластичный и гибкий. Продается такой утеплитель в трубках различных диаметров и в листах. Применяется вспененный синтетический каучук в основном для защиты водопроводных труб от промерзания, а еще отопительных и канализационных систем (про
Правильная укладка
Грамотный монтаж поможет избежать таких серьезных проблем, как замерзание воды, потеря проходимости и разрыв трубы. Основные требования прописаны в СП 31.13330.2012, которые распространяются и на частное домостроение.
Глубина
Согласно строительных нормативов водопроводные трубы рекомендуется укладывать ниже уровня промерзания земли. По результатам многолетних наблюдений в самые холодные месяцы года составляют специальные карты или таблицы.
Глубина заложения трубопровода зависит от климатических условий в регионе и состава почвы на участке. Суглинки и глины промерзают меньше, чем пески или каменистые грунты Так, в Московской области эта величина находится в промежутке от 1,35 до 2 м, в Краснодарском крае — 0,3-0,5 м, в Сургуте 2,2-2,9 м.
Уклон
При укладке нужно строго соблюдать обратный уклон не менее 0,001 в сторону колодца или точки врезки. На плоском рельефе его можно уменьшить до 0,0005.
Это значит, что перепад высот на каждом погонном метре длины должен составлять не менее 0,5-1 мм. Даже при таком малом уклоне вода самопроизвольно стечет обратно в колодец или магистраль и не будет з
