Эрлифт (аэролифт) для скважины: особенности конструкции, расчет, изготовление своими руками

Как протекает очистка?

Чтобы понять заем нужен аэратор, нужно ознакомиться с тем, как протекает очистка стоков в септике. Органические соединения разлагаются за счет бактерий, которые бывают двух видов:

  • Анаэробы. Эти микроорганизмы существуют без доступа кислорода, поэтому никаких дополнительных устройств для их существования не требуется.
  • Аэробы. Это вид микроорганизмов, напротив, в отсутствии кислорода не может осуществлять свою жизнедеятельность. И именно для обеспечения условий существования аэробных микроорганизмов септик оснащается приспособлениями для поступления воздуха.

В обычных септиках устанавливают вентиляционные трубы для отвода газов, образующихся при разложении органики. Однако такая система не может обеспечить поступление достаточного количества кислорода внутрь резервуара.

Поэтому для обеспечения аэробной очистки необходима установка аэратора. Эти устройства, устанавливают на дне резервуара, они обеспечивают вентиляцию внутри корпуса септика, обеспечивая тем самым поступление в среду кислорода. Выводится отработанный воздух через обычную систему вентиляции.

Принцип работы

Аэрационный элемент в септике необходим для равномерного распределения воздуха в очищаемой среде. Наиболее эффективной для обеспечения качественной очистки стоков является мелкодисперсная аэрация, то есть воздух должен попадать в жидкость в виде мелких пузырьков. Принцип работы:

  • воздух, подаваемый компрессором, поступает в аэратор – устройство с большим количеством мелких отверстий;
  • при прохождении воздуха из аэратора образуется множество мелких пузырьков, которые равномерно распределяются в жидкости;
  • согласно законам физики, пузырьки воздуха устремляются наверх, насыщая среду кислородом и обеспечивая процесс очистки.

Виды

В септиках используются аэраторы двух видов:

  • трубчатой формы;
  • в форме диска.

Плюсы первого варианта:

  • отличная гибкость;
  • длительный срок эксплуатации;
  • небольшая вероятность засорения отверстий;
  • сохранение напора подачи;
  • равномерное распределение воздуха в среде;
  • устойчивость материала к образованию плесени.

Плюсы дисковых устройств:

  • прочность и надежность;
  • целостность конструкции, то есть, отсутствие соединений;
  • простота установки;
  • устойчивость к коррозии;
  • ремонтопригодность, при выходе аэратора из строя, необходимо заменить полимерную пленку;
  • отсутствие риска попадания внутрь устройства воды и загрязнений;
  • невысокие потери напора;
  • возможность использования в станциях высокой производительности.

Рекомендации при использовании эрлифта

Из недостатков эрлифта можно отметить то, что вода поступает из скважины неравномерно, порциями. По этой причине подача воздуха должна осуществляться как можно более равномерно. Решение для борьбы с этим явлением очень простое — установите накопительную емкость. По мере заполнения емкости вода из нее будет подаваться потребителю обычным погружным насосом или насосной станцией. Дополнительная полезная функция накопительной емкости — отстаивание воды, оседание на дно наиболее крупных механических загрязнений. Кстати, активная аэрация воды может считаться частичной водоподготовкой.

Канализация для загородного дома своими руками

Основные типы канализации

  • Первый тип, самый простой и самый древний – это обычная выгребная яма. Ее знает каждый.
  • Второй вариант канализации – система, состоящая из переливных бетонных колодцев. Недостаток такой системы заключается в том, что для него придется перелопатить весь участок и периодически вызывать машину с ассенизаторами, что потребует соответствующих подъездных путей.
  • Третий вариант канализации для загородного дома – это септик, который может быть пластиковым или стеклопластиковым. При его монтаже предусмотрены фильтрационные поля, которые со временем заиливаются и начинают издавать неприятный запах. Помимо этого, для такой канализации также нужно временами вызывать илосос (ассенизационную машину со шлангом), а значит, тоже требуются подъездные пути.
  • Четвертым, и, пожалуй, наилучшим вариантом отдельной канализации частного дома является станция, производящая глубокую биологическую очистку. Специальная технология модернизированная под российские условия, где учтены особенности земель и климата. Помимо своих технологических достоинств, аэрационная станция чрезвычайно проста в монтаже.

Поэтому, если вы выбрали наилучший вариант, то есть аэрационную станцию, то можно начинать монтаж самим. В зависимости от того, насколько высоко расположены грунтовые воды и проницаем грунт, можно установить станцию с самотечным выходом сточных вод или станцию с принудительным выбросом очищенной воды.

Если грунтовые воды расположены низко, то оптимальным будет самотечный вариант, для которого можно использовать имеющийся на участке дренаж. При высоком уровне грунтовых вод очищенную воду выбрасывают насосом в прилегающую дренажную канаву.

Установка аэрационной станции

Первым этапом перед установкой станции очистки является рытье котлована, минимальные размеры которого составят 1,5 х 1,5 х 2,3 метра

В котловане следует установить станцию, обратив внимание на то, чтобы приемная камера выходила прямо на канализационную трубу.
Вторым этапом будет установка станции в котлован. Небольшие станции, рассчитанные на один-полтора кубометра в сутки, делаются из легкого полипропилена (вспененного пластика). Поэтому для спуска станции в котлован понадобится три-четыре человека

Станция выставляется горизонтально, строго по уровню, а потом заливают водой до сделанных внутри отметок. Одновременно идет присыпка песком, который для плотности поливается водой. Однако засыпать следует не полностью, так как позже будут подведены стоки.
Третий этап установки станции включает в себя рытье траншей, в которых будут находиться подводящие (110мм) и отводящие (50 или 110 мм) трубы. Подводящие стоки должны быть уложены с уклоном 2% (2 см уклона на 1 м длины). Чтобы их соединить со станцией, нужно высверлить соответствующее отверстие и впаять трубу, используя промышленный фен. Для самотечной станции ничего сверлить не надо, имеется стационарный выход. Для станции с принудительным выбросом высверливается специальное отверстие для шланга диаметром в 32 мм.
Четвертый этап состоит из подводки электричества к станции. Необходимо использовать кабель марки ПВС 3*1,5, который нужно продеть в пластиковую трубу или гофру и уложить в траншею.

Поэтому для спуска станции в котлован понадобится три-четыре человека. Станция выставляется горизонтально, строго по уровню, а потом заливают водой до сделанных внутри отметок. Одновременно идет присыпка песком, который для плотности поливается водой. Однако засыпать следует не полностью, так как позже будут подведены стоки.
Третий этап установки станции включает в себя рытье траншей, в которых будут находиться подводящие (110мм) и отводящие (50 или 110 мм) трубы. Подводящие стоки должны быть уложены с уклоном 2% (2 см уклона на 1 м длины). Чтобы их соединить со станцией, нужно высверлить соответствующее отверстие и впаять трубу, используя промышленный фен. Для самотечной станции ничего сверлить не надо, имеется стационарный выход. Для станции с принудительным выбросом высверливается специальное отверстие для шланга диаметром в 32 мм.
Четвертый этап состоит из подводки электричества к станции. Необходимо использовать кабель марки ПВС 3*1,5, который нужно продеть в пластиковую трубу или гофру и уложить в траншею.


Как видно, монтаж канализации своими руками совсем не сложен.
Главное – выбрать канализацию и приобрести необходимые комплектующие.

Достоинства и недостатки

К главным преимуществам эрлифтов относят такие пункты:

  1. Простые конструктивные особенности и отсутствие трущихся или движущихся механизмов.
  2. Возможность хранения жидкости в неограниченном объеме.
  3. Легкость монтажа и демонтажа оборудования – рабочие детали системы соединяются с помощью резьбы.
  4. Надежность и устойчивость к зарастанию.
  5. Способность выдерживать воздействие химических реагентов и агрессивных сред. Подобное достоинство обусловлено применением особых сплавов при производстве труб для эрлифта.

Кроме плюсов у эрлифтов есть и негативные стороны. В их числе:

  1. Относительно низкий показатель КПД.
  2. Ряд сложностей при откачке жидкости из неглубоких скважин.

Еще установки не могут выкачивать воду в равномерных порциях, а подача песчано-илистых отложений остается неконтролируемой.

Производительность зависит не от интенсивности подачи сжатого воздушного потока в гидросооружение, а от толщины подающей трубы и глубины ее погружения. При расчете эрлифта эксперты определяют оптимальное соотношение таких параметров, чтобы получить самый высокий процент коэффициента полезного действия.

Очистка воды из скважины от железа

Случается, что для получения пригодной для использования жидкости приходится проводить обезжелезивание воды из скважины.

Большое содержание железа – последствие процессов природного и техногенного происхождения:

  1. Выветривание, разрушение и растворение горных пород с последующим попаданием в подземные источники.
  2. Стоки промышленных предприятий, попадающие в наземные водоемы.
  3. Смывание с сельскохозяйственных земель остатков неусвоенных растениями минеральных и органических удобрений.
  4. Стоки с животноводческих ферм.
  5. Коррозия частей водопровода.

В воде, добытой из подземных источников, металл содержится в виде химических соединений:

  • Двухвалентного, которое, окисляясь, преобразуется в гидроксид металла, придающий жидкости буроватый оттенок.
  • Трехвалентного, находится в нерастворимом виде.
  • Коллоидного, которое трудно убрать ввиду малых размеров. Такой раствор невозможно очистить методом отстаивания.
  • Бактериального, образующегося в процессе жизни бактерий.

Эрлифт

Эрлифт — примитивный насос, обладающий рядом неоспоримых преимуществ при использовании в биоплато

На первый взгляд может показаться, что эрлифт (англ. air — воздух, lift — поднимать) — сложное устройство сродни андройдному коллайдеру. На самом деле он представляет из себя трубу погруженную в воду, в нижнем конце установлен воздуховод с распылительным камнем. Подавая компрессором воздух, в нижней части трубы образовывается эмульсия из тысяч пузырьков, которые за счет разности давлений создают течение воды в трубе. Говоря по простому, эрлифт — насос, который можно сделать буквально на «коленке» за пару минут.

Зачем что то придумывать, если можно использовать обычный насос? — спросите вы. В отличие от других устройств эрлифт обладает рядом преимуществ при организации биоплато. Давайте подробнее на них остановимся:

Простота и безотказность, тут все понятно, ломаться как мы видим просто не чему

Прокачка воды с примесями твердых частиц важная особенность конструкции эрлифта. Ил, песок и другие загрязнители, легко подхватываются пузырьками и выталкиваются на ложе биоплато где и оседают. Для этих целей можно использовать и специальный насос, но во первых он дороже, а во вторых вам придется регулярно чистить фильтр. Засор эрлифта исключен.

Бесшумность — не маловажный фактор для пруда. Многие модели насосов при работе создают раздражающее жужание. Современные компрессоры практически бесшумны.

Обогащение воды кислородом одно из главных преимуществ эрлифта в биоплато

Поднимаясь с глубины пузырьки воздуха взаимодействуют с водой, которая насыщается кислородом, это положительно сказывается на первичном разложении органики, что важно для дальнейших процессов происходящих в биоплато. Увеличение содержания кислорода в воде оказывает положительное воздействие на всю экосистему пруда будь то растения или рыбы.

Основной недостаток эрлифта — относительно низкий КПД, который зависит от глубины погружения трубы и диаметра пузырьков воздуха. При устройстве эрлифта помните основное правило которое звучит так «глубина погружения трубы должна быть максимальной, размер пузырьков и высота подачи воды минимальной». Таким образом забор воды с помощью эрлифта необходимо производить в самом глубоком месте пруда. Если смотреть на рисунок то переменная «глубина трубы» (G) должна быть максимальной, а «общая длинна» (L) стремиться к G. На практике вы все увидите сами, чем выше мы поднимаем не погруженный конец трубы, тем меньше поток воды.

Размер пузырьков — второй фактор влияющий на КПД, но тут сказать особо не чего, помните, что для этой системы нужен аэрокамень (сгодится и аквариумный) с самой маленькой ячейкой.

Совет. На выходе из эрлифта установие фильтр, с большой ячейкой. По форме это может быть обычный друшлак или что то похожее, например детское ведерко с проделанным в днище отверстиями. Это предотвратит засорение биоплато крупным мусором (веточки, насекомые, отмершие стебли растений и т.д.).

Как самостоятельно изготовить эрлифт

При желании такой насос для септика, скважины или колодца, как эрлифт, можно изготовить и своими руками, не прибегая к услугам сторонних специалистов. Если вы хотите изготовить эрлифт своими руками, имейте в виду, что такая процедура потребует проведения предварительных расчетов. К рассчитываемым параметрам, в частности, относятся:

  • глубина, на которую в скважину необходимо опустить смеситель, – H;
  • диаметры труб, используемых для подачи в скважину воздуха и откачки из нее жидкости.

Такой параметр, как высота, на которую будет осуществляться подъем жидкости (h), не рассчитывается, так как он напрямую зависит от глубины бурения скважины.

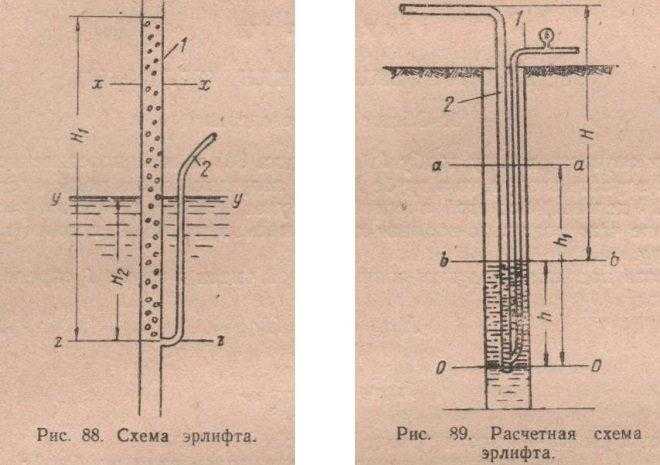

Расчетная схема эрлифта

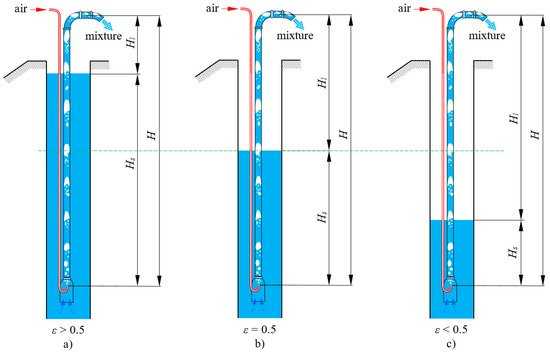

Для расчета глубины погружения смесителя во внутреннюю часть эрлифта используют следующую формулу:

H = kh, где k – это коэффициент погружения смесителя эрлифта под динамический уровень.

Таблица 1. Влияние отношения глубины погружения к высоте подъема на КПД эрлифта

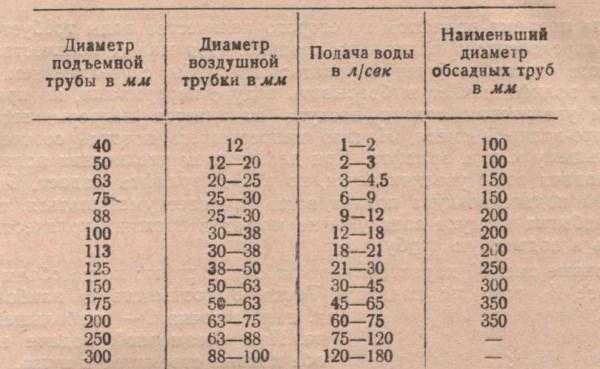

Таблица 2. Практические данные для расчета водоподъемной трубы (значения указаны для 70% погружения)

Таблица 3. Данные для определения процента погружения

Чтобы лучше понять, как сделать эрлифт для скважины своими руками, можно рассмотреть пример изготовления такого устройства для оснащения предварительно пробуренной скважины, вода в которой находится на глубине 20 метров. Итак, самостоятельное изготовление аэролифта в данном случае осуществляется следующим образом.

  • Для подачи воды из скважины берут трубу длиной 22 метра, диаметр которой составляет дюйм с четвертью. Такую трубу опускают на требуемую глубину, при этом ее верхняя часть остается над поверхностью земли.
  • Примерно на расстоянии 0,5 метра от поверхности земли в трубе выполняют отверстие, в которое монтируют тройник с внутренней резьбой. В нижний отвод такого тройника вкручивают короткую трубу, по которой из скважины будет подаваться жидкость.
  • В верхний отвод тройника также вкручивают трубу, длина которой должна составлять примерно 1 метр. Через эту трубу на глубину 20 метров в скважину опускают шланг, по которому будет подаваться сжатый воздух. Диаметр внутреннего отверстия шланга, опускаемого в скважину, должен составлять примерно 10 мм.
  • Свободный конец шланга подсоединяют к выходному штуцеру двухцилиндрового компрессора.

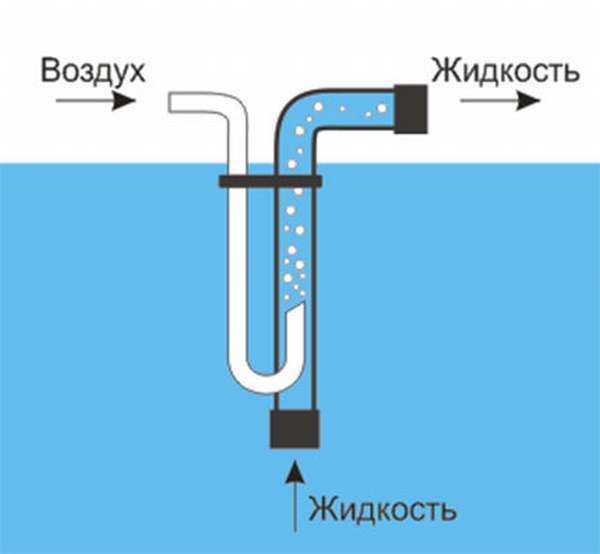

Схема самодельного воздушного подъемника жидкости (эрлифта)

После того как вышеописанная конструкция полностью собрана, достаточно включить компрессор, чтобы в скважину начал поступать сжатый воздух и поднимать жидкость с водоносного слоя.

По похожему принципу можно изготовить и компрессор для септика своими руками, который, нагнетая сжатый воздух в нижнюю часть подающей трубы, будет откачивать из септика сточные воды вместе с влажным осадком и илом. Естественно, что изготовить такой насос для септика без расчета всех параметров создаваемой конструкции невозможно.

Эрлифт в септике представляет собой длинную пластиковую трубу, в которую опущен шланг подачи воздуха

Принцип конструкции

Для тех, кто решил оборудовать эрлифт своими руками для скважины, спешим отметить, что особых сложностей в сборке и устройстве всей системы нет.

Кроме того необходимо учитывать, что для подъема воздуха из глубинной скважины необходимо использовать достаточно мощный компрессор, который будет уравнивать давление водяного столба в источнике. Поскольку каждые 10 метров водяного столба могут создавать в шахте давление около 1 атм. Таким образом в источнике глубиной 50 метров и уровнем водяного столба около 30 метров нужно использовать компрессорное оборудование с номинальным давлением 2 атм и желательно с его некоторым превышением до 0,2-0,3 атм. Впоследствии при проверке всей конструкции можно будет выставить рабочее оптимальное для вашей скважины давление.

Для устройства эрлифта своими руками вам понадобятся:

  • Шланг тонкий для подачи воздуха в скважину;
  • Шланг более толстый для подъема воды;
  • Труба металлическая крючкообразная;
  • Компрессор;
  • Хомуты по диаметру гибких шлангов.

Итак, сначала вставляем тонкий шланг в металлическую крючкообразную трубку и крепим его при помощи хомута. Верхний конец металлической трубы (изогнутый крюком) монтируем в более широкий по диаметру гибкий шланг.

Получается такая своеобразная трубка в толстом шланге. При этом гибкие части эрлифта необходимо соединить изолентой чтобы они в момент работы помпы не разъединялись.Верхний конец тонкого шланга подключаем к компрессору и крепим надёжно при помощи хомутов. Готовое устройство опускаем, как показано на видео, в скважину и включаем компрессор.

Во время работы насоса необходимо периодически проверять уровень расположения эрлифта относительно глубины водяного столба. Подъемник не должен подниматься на поверхность, иначе процесс подачи воды будет нарушен.

Видео: как сделать своими руками эрлифтный подъем воды из источника скважинного типа:

https://youtube.com/watch?v=Wxjycb1lj4k

Материалы и комплектующие

Еврокубы топикстартер приобрел дешево – три штуки по две тысячи рублей. Забегая вперед, можно отметить, что столь низкая цена связана со спецификой применения – емкости были из-под химических веществ (сырье для суперклея), пищевые стоят на порядок дороже. Остатки содержимого отчистили и утилизировали (отмывали бензином/ацетоном/растворителем на железном поддоне, слив сжигали, угли упаковывали и выбрасывали в мусор). Кроме кубов, для будущей установки aazinus купил:

  • компрессор китайского производства (3 тысячи рублей);
  • мелкодисперсные аэрационные элементы (2 по 800 рублей);
  • американскую загрузку для бактерий (2 тысячи рублей) – по факту, просто пластиковая сетка, но дорогая, поэтому распилил и сделал загрузки из пластиковой сетки для заборов.

Остальные доборы – все, что оставалось от строительства, это и утеплитель (ЭППС), и канализационные трубы (110 мм), и другая «мелочевка».

Эрлифты для септиков — как с ними работать

Эрлифт – простейшее по конструкции и одновременно очень эффективное устройство, нашедшее в наши дни применение во многих промышленных отраслях, а также в быту. Используют его для подъёма воды и различных жидкостей, причём устройство неплохо себя ведёт даже при работе с взвесями (жидкостями с примесью мелких частиц грязи).

Модернизированные эрлифты могут использоваться для откачки жидкостей с агрессивным химическим составом или твёрдыми частицами в большой концентрации. Такие модели применяют на металлургических и горнодобывающих предприятиях.

Ну а в канализационных бытовых системах эти устройства широко используются в станциях биологической очистки автономного типа. Ни одно современное очистное устройство сегодня не обходится без нескольких эрлифтов, облегчающих перемещение ила и воды внутри септика.

Устройство

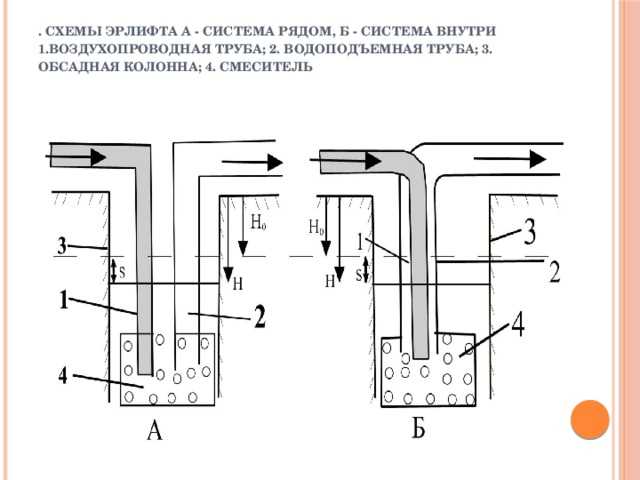

Любой эрлифт (простой или промышленный, модернизированный) можно считать простейшим в исполнении насосом, функционирующим на принципе равновесия жидкостей в двух, сообщающихся между собой, сосудах.

Устройство содержит:

  • основную трубу, выполняющую роль корпуса и погружённую на определённую глубину;
  • трубу для подачи воздуха через компрессор (она размещается внутри основной и служит для обеспечения достаточной аэрации – поступления воздуха в жидкость, находящуюся внутри отсека септика).

Дополнительный узел, служащий для подачи воздуха и крепящийся вверху эрлифта инженеры называют башмаком. Через башмак к системе подключаются патрубки компрессоров, нагнетающие воздух.

Принцип работы

Хотя устройство по факту не работает без подключения к электрической сети (электричеством запитаны компрессоры), подъём жидкости осуществляется только благодаря действию физического закона, регулирующего движение воды в сообщающихся сосудах.

Благодаря аэрации (насыщению жидкости пузырьками воздуха), вода на конце трубок становится более лёгкой и невесомой, газированной. Пузырьки воздуха устремляются вверх, увлекая за собой воду и частицы ила – так обеспечивается простой и надёжный транспорт содержимого канализации между рабочими отсеками септиков или станций биологической очистки.

Чтобы освободить воду от излишков газа, её пропускают через сепараторы – устройства зонтичного типа отводящие воздух.

Как выбрать

Основная задача эрлифтов, выполняемая в септиках, – это перемещение сточных вод из приёмного отсека в аэрационную камеру (аэротенк), населённую бактериями. В этой операции важнее всего скорость выполнения. Чем быстрее освободится приёмник, тем меньше вероятность брожения и появления неприятного запаха на участке вблизи канализации. В аэротенке запахи быстро уничтожаются благодаря слаженной работе аэробных бактерий – жидкость разлагается на безопасный для экологии ил и воду.

При выходе из строя этого узла, его можно заменить как универсальной моделью (подходящей для большинства септических устройств), так и сертифицированным устройством (изготовленным производителем для определённой марки септика).

Основные факторы, служащие ориентиром при покупке, – это:

  • производительность устройства (сверяется с производительностью самого септика, указанной в техническом паспорте – нельзя, чтобы этот показатель был ниже рекомендуемого!);
  • качество – необходимо покупать только сертифицированную продукцию у проверенного поставщика запасных частей и септиков.

Причины неисправностей и их устранение

Устройство крайне просто по конструкционному решению, поэтому серьёзные поломки случаются редко.

Чаще они связаны с несвоевременным техническим обслуживанием всего оборудования канализации в целом.

  • Если прекращена или ухудшилась подача воздуха, необходимо осмотреть узел на предмет повреждения трубок. Также помогает прочистка жиклёров – деталей с калиброванными отверстиями, служащими для дозированной подачи воздуха.
  • Если не поступает вода, нужно вынуть из рабочей камеры эрлифт вместе с механическим фильтром и тщательно промыть его под сильной струёй чистой воды. Такая поломка характерна для приёмной камеры при её несвоевременном освобождении от донного осадка и пренебрежении регулярной очисткой грубых фильтров.
  • Может случиться неполадка в работе оборудования и при перебоях в электропитании. В этом случае необходимо проверить напряжение на блоке питания и в сети. Нерабочий блок питания заменяют новым.

Какой мощности нужен компрессор?

Мощность воздушного компрессора рассчитать довольно просто. Необходимо, чтобы мощность компрессора была в соответствии с давлением, которое создается водяным столбом в скважине на глубине забора воды. Как известно, при погружении каждые 10 м воды увеличивают давление на 1 атмосферу. То есть, если в скважине 50 м вода стоит на уровне 30 м, то воздух должен подаваться под давлением больше 2 атм. Не обязательно делать слишком большое превышение давления, достаточно около 0,2 атм. Объясняется это тем, что при очень высоком давлении из компрессора по подводящему шлангу пойдет больше воздуха, чем воды. Обязательно отрегулируйте давление воздуха из компрессора при пробной откачке воды, найдите наиболее эффективное значение.

Принцип конструкции

Для тех, кто решил оборудовать эрлифт своими руками для скважины, спешим отметить, что особых сложностей в сборке и устройстве всей системы нет.

Кроме того необходимо учитывать, что для подъема воздуха из глубинной скважины необходимо использовать достаточно мощный компрессор, который будет уравнивать давление водяного столба в источнике. Поскольку каждые 10 метров водяного столба могут создавать в шахте давление около 1 атм. Таким образом в источнике глубиной 50 метров и уровнем водяного столба около 30 метров нужно использовать компрессорное оборудование с номинальным давлением 2 атм и желательно с его некоторым превышением до 0,2-0,3 атм. Впоследствии при проверке всей конструкции можно будет выставить рабочее оптимальное для вашей скважины давление.

Для устройства эрлифта своими руками вам понадобятся:

  • Шланг тонкий для подачи воздуха в скважину;
  • Шланг более толстый для подъема воды;
  • Труба металлическая крючкообразная;
  • Компрессор;
  • Хомуты по диаметру гибких шлангов.

Итак, сначала вставляем тонкий шланг в металлическую крючкообразную трубку и крепим его при помощи хомута. Верхний конец металлической трубы (изогнутый крюком) монтируем в более широкий по диаметру гибкий шланг.

Получается такая своеобразная трубка в толстом шланге. При этом гибкие части эрлифта необходимо соединить изолентой чтобы они в момент работы помпы не разъединялись.Верхний конец тонкого шланга подключаем к компрессору и крепим надёжно при помощи хомутов. Готовое устройство опускаем, как показано на видео, в скважину и включаем компрессор.

Во время работы насоса необходимо периодически проверять уровень расположения эрлифта относительно глубины водяного столба. Подъемник не должен подниматься на поверхность, иначе процесс подачи воды будет нарушен.

Видео: как сделать своими руками эрлифтный подъем воды из источника скважинного типа:

Эрлифтом, или аэролифтом, называют специальный струйный насос для септика. Его можно сделать самостоятельно, предварительно подготовив две трубки и воздушный компрессор. Колбы помещают в скважины вместе с насосом, чтобы жидкость смешалась с пузырьками воздуха или газа.


Насос Эрлифт стоит относительно недорого

Если жидкость наполнена взвесями, она очищается. Индивидуальные особенности струйного насоса позволяют эффективно подавать жидкость или нефть из скважины. Основное предназначение эрлифта заключается в промывке и откачке воды, содержащей песок. Если скважина отличается малыми размерами, эрлифт позволяет получить много жидкости.

Преимущества аэролифта:

  • Простое устройство;
  • Долгий срок службы;
  • Отсутствие подвижных элементов;
  • Легкость обслуживания и ремонта;
  • Возможность одновременной промывки жидкостей.

Устройство имеет и недостатки. К ним можно отнести небольшой КПД, если сравнивать с простым насосом. Для погружения форсунки эрлифта необходимо переуглублять скважину. Чтобы сделать эрлифт своими руками, предварительно нужно изучить схему его устройства.

Его особенности и применение

Люди с древних времен придумывали и совершенствовали способы доставки воды на поверхность из подземного источника. Обычная емкость или ведро, привязанное к цепи, веревке, тросу, разнообразные водяные насосы, шнековые, шланговые водоподъемники и не один десяток других конструкций. Особого внимания заслуживает конструкция В.Г.Шухова – эрлифт. В нём он использовал принцип гидравлического процесса, потом уже были отработаны оптимальные технические характеристики. Так же он выделил общие гидравлические элементы аппарата, реализующие процесс подъема не только воды, сжатым воздухом. Итак:

  • Под 1 на схеме представлено всасывающее устройство, обеспечивающее равномерную и дозированную подачу материала в трубу, подводящая смесь 2.
  • 3 – смеситель, предназначающийся для перемешивания сжатого воздуха и жидкости.
  • 4 – поднимающая труба для подачи двухфазной (трехфазной) смеси, состоящей из жидкости, твердого материала, воздуха от смесителя 3 к цифре 5 или воздухоотделителю.
  • Воздухоотделитель работает над делением гидросмеси на отдельные составляющие – воздух, пульпа. Воздух идет в атмосферу, пульпа направляется в трубопровод сливной 6.
  • 7 – воздухоподающий трубопровод, подает сжатый воздух от компрессора 8 к смесителю 3.
  • Процессы движений газожидкостных смесей в трубе эрлифта имеют сложный характер для описания, которых используются параметры технических характеристик.
  • Оптимальной производительности, м³/час – 1…50/50…10.
  • Диаметра трубы илоподъемной, мм – 63/110/160.
  • Диаметра трубы воздухоподводящей, мм — 20…50/32…63.
  • Диаметра воздухосмесителя и водоотделителя, мм – 160/225/225.
  • Эрлифт отличается следующими особенностями. Устойчивостью к зарастанию отверстий воздухосмесителя (форсунки).
  • Разборной резьбовой конструкцией.
  • Удобством демонтажных и монтажных работ при реконструкции и строительстве сооружений, а также при выполнении профилактических работ.
  • Долговечностью.
  • Устойчивостью к химическим и агрессивным элементам и их соединениям.
  • Принцип работы эрлифта заключается в подаче воздуха под достаточным давлением, в нижний отдел трубы, погруженной в воду. Полученная в трубе смесь воды и пузырьков воздуха (воздушная эмульсия), благодаря разной удельной массе эмульсии в трубе и воды в скважине, поднимается наверх.
  • Аэрлифт для скважины различной производительности нашел свое применение в канализационных очистных сооружениях, где нужен подъем сточной воды на небольшие высоты и используется подача циркуляционного активного ила.
  • Подача химических реагентов на водопроводном очистном сооружении.
  • Нефтедобывающая отрасль промышленности не обходится без применения эрлифтов.
  • Подъем воды из скважин.

Достоинства и недостатки конструкции


Используются три схемы расположения труб

Эрлифты отличаются многими достоинствами, наиболее заметными во время эксплуатации на очистных сооружениях:

  • Простое конструктивное устройство.
  • Производится в основном схема с расположением воздушных труб в центре. Она зарекомендовала себя, как более простая при демонтажно-монтажных работах.
  • Видео в этой статье показывает эрлифтов с их многообразием схемных и конструктивных видов, позволяющих использовать эти конструкции в разных областях и сферах производства.
  • В данных конструкциях отсутствуют движущиеся и трущиеся части.
  • Транспортируемая жидкость может содержать взвеси в неограниченных количествах.
  • Сжатый воздух является источником энергии и поступает он от воздуходувок.
  • Практика показала, что да есть и недостатки – маленький коэффициент полезного действия (КПД), невозможность работ по подъему жидкости с малых глубин, но эти недостатки растворяются в массе вышеперечисленных достоинств.

Разновидности приборов для системы очистки

Мембранные компрессоры для септиков считаются более популярными приборами

Производители предлагают два типа устройств: винтовые и мембранные компрессоры для септиков.

Компрессор винтовой в септик – прибор, оснащенный двумя роторами, которые посредством вращения нагнетают массы воздуха внутрь камеры. Благодаря своим малым габаритам, аэрационная установка показана для использования в резервуарах с ограниченным объемом. В процессе работы аэратор практически не издает шума, а также экономичен в потреблении энергии.

Важно! Аэратор винтовой в отстойник может быть сухого сжатия и малозаполненный. Такие модели нечасто применяются в бытовых устройствах, так как обладают большими размерами и нуждаются в частом ТО

Мембранные компрессоры для септиков считаются более популярными приборами. Простота эксплуатации, минимальные требования в обслуживании, экономное потребление энергии, доступность цены – явные плюсы, которыми обладает аэратор. Воздушный поток в приборах нагнетается движениями мембраны, которая функционирует от движений поршня, соединенного с гидроприводной конструкцией.

Важно! Аэрационная установка мембранного типа считается более практичной в применении и обладает предельно низким шумовым порогом, что позволяет использовать компрессоры мембранные для септика в условиях близости к домовладению

Аквапонная система и эрлифт для перемещения воды

Эрлифт в данной системе используется одновременно и как насос, и как аэратор воды. Первоначальная цена проекта снижается вместе с затратами энергии. Итак:

  • Эрлифт не применяется для больших коммерческих систем, из-за ограничений подъема воды.
  • Подачу воды на высокий уровень эффективнее и проще выполнять обычным водяным насосом.
  • Чем глубже находится основание эрлифта, тем лучше, чем выше необходимо поднять воду, тем меньше потребности в использовании эрлифта.
  • Инструкция предписывает применять систему эрлифта в небольших хозяйствах, дачах, огородах, то есть там, где достаточный подъем воды всего на несколько десятков сантиметров.
  • Эффективна эта система и для перемещения воды, находящейся на одном уровне.
  • В аквапонной системе аэрированная жидкость под действием пузырьков воздуха из емкости перемещается к лоткам с растениями. Затем стекает в аквариум с рыбками, потом обратно в емкость, пройдя систему фильтров.
  • Эрлифт здесь состоит из трубы, расположенной вертикально. Нижний конец трубы опущен в жидкость и в него вводится воздух под давлением.
  • Чем больше воздуха содержится в пузырях, тем больше воды перемещается.
  • Вода в трубе под воздействием пузырьков поднимается, пузырьки же вытесняют воду по трубе из бака.

Система лучше работает с меньшим диаметром трубы. Практикой установлен оптимальный диаметр трубы, и он составляет 3 дюйма. Рекомендуется не использовать соединений труб под углом. 130 литров воздуха, подаваемых в бак с жидкостью, перекачивает примерно 800 л/мин. и поднимает уровень на 15 см. Кроме транспортировки воды, выполняется насыщение её кислородом, что приносит пользу рыбам, бактериям.

Причины неисправностей и их устранение

Чаще они связаны с несвоевременным техническим обслуживанием всего оборудования канализации в целом.

  • Если прекращена или ухудшилась подача воздуха, необходимо осмотреть узел на предмет повреждения трубок. Также помогает прочистка жиклёров – деталей с калиброванными отверстиями, служащими для дозированной подачи воздуха.
  • Если не поступает вода, нужно вынуть из рабочей камеры эрлифт вместе с механическим фильтром и тщательно промыть его под сильной струёй чистой воды. Такая поломка характерна для приёмной камеры при её несвоевременном освобождении от донного осадка и пренебрежении регулярной очисткой грубых фильтров.
  • Может случиться неполадка в работе оборудования и при перебоях в электропитании. В этом случае необходимо проверить напряжение на блоке питания и в сети. Нерабочий блок питания заменяют новым.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
