Изготовление коллектора для отопления своими руками: обзор видов, способы расчета и рекомендации по монтажу конструкции

Виды коллекторных систем

Рассмотрим наиболее популярные виды коллекторной разводки.

Радиаторное отопление

Имеет несколько вариантов подключения радиаторов к отопительной системе:

Каждый из них выбирается мастером в соответствии с архитектурными особенностями здания и согласовывается с владельцем дома. Тем не менее, наиболее распространенной сегодня является нижняя подводка, поскольку она позволяет в полной мере реализовать возможности современных трубопроводов. При нижней подводке трубы будут скрыты в плинтусе или под полом.

Коллекторная разводка отопления

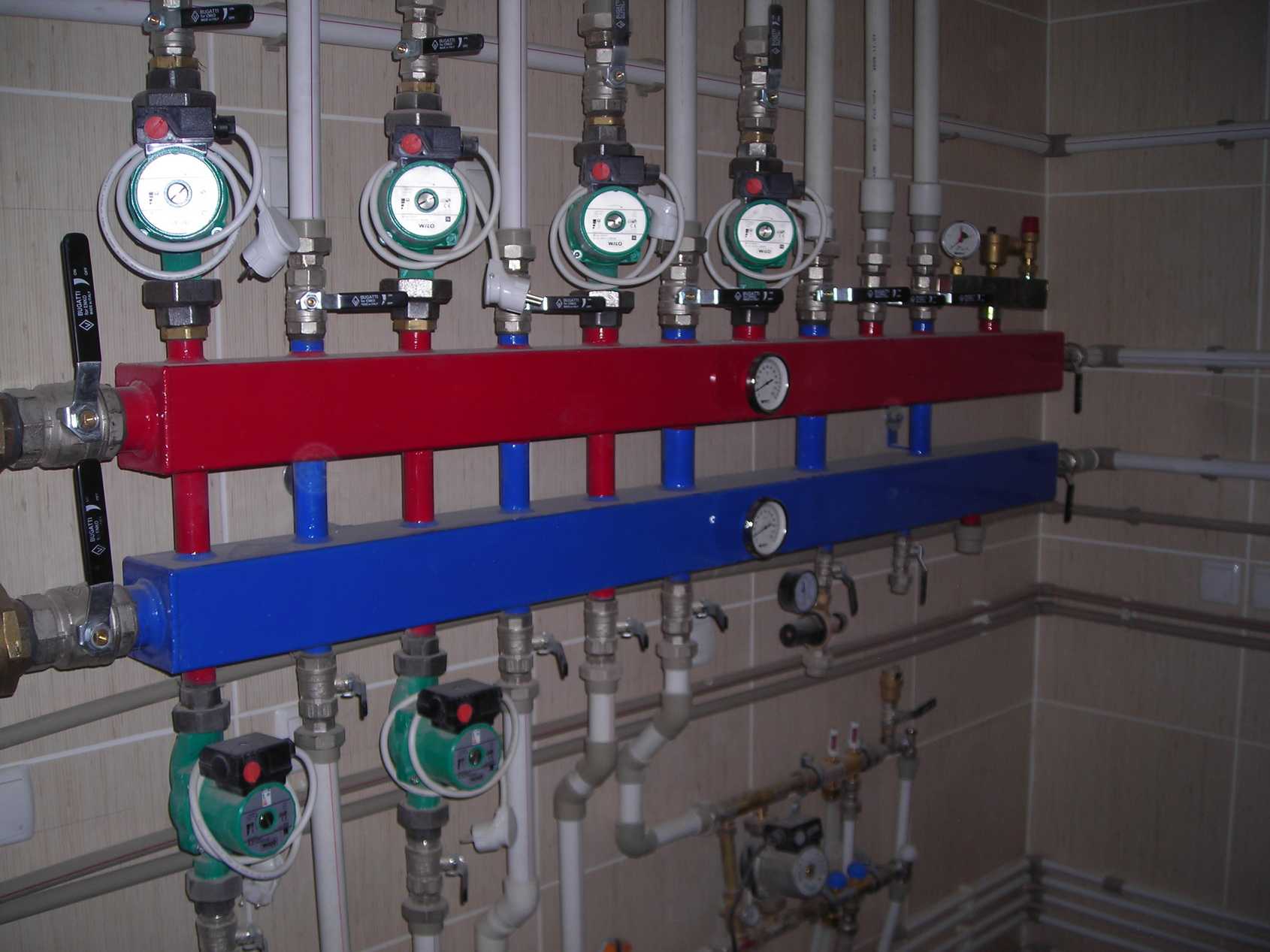

Для обогрева больших зданий дополнительно к распределительным коллекторам следует использовать гидрострелку.

Гидрострелка представляет собой вертикальную емкость, в которой выравнивается температура и давление теплоносителя в отопительной системе. Ее использование позволит избежать резкого перепада температур в трубах, что увеличит их срок эксплуатации.

Теплый пол

Этот вариант разводки редко служит основным источником тепла в доме, однако широко используется в качестве дополнительной системы отопления. Тепловые кольца замыкаются и прячутся в пол и, при правильных расчетах, могут полностью заменить радиаторное отопление.

Подключение теплого пола к системе

Кроме того, из-за свойств теплого воздуха подниматься вверх, в помещении будет поддерживаться постоянная температура и не будет непрогретых зон. Однако система «теплый пол» имеет значительный недостаток — большая протяженность труб.

Солнечные коллекторы

Практически не используются для отопления зданий, поскольку для работы такого коллектора нужна постоянная солнечная погода. Монтаж и установка солнечных коллекторов стоит гораздо дороже, а производительность ниже.

Схема устройства бытовых солнечных коллекторов

Теплоноситель (воздух или вода) в таких коллекторах нагревается за счет солнечной энергии, которая концентрируется в нагревательных элементах (зеркала или черный металл).

Солнечная энергия может служить дополнительным источником тепла и является природным, экологически чистым ресурсом. Однако из-за больной себестоимости и низкого КПД солнечные коллекторы практически не используются.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

• Количество контуров, куда будет направлен теплоноситель.
• Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
• Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
• Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

• Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
• Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
• Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

• По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
• Они соединяются по конструкции чертежа в соответствии с назначением каждой.
• Соединение производится при помощи сварочного аппарата.
• Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
• Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
• Коллектор надо покрасить и высушить.
• Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Формула расчета

В виде формулы правило площадей будет выглядеть так:

S0 = S1 + S2 + S3 + Sn,

где S0 – это площадь сечения гребенки,

S1-Sn – площади сечений отходящих веток.

Трубопроводы, входящие в гидроколлектор, в расчет не берутся.

Эту формулу можно привести в более понятный вид, вспомнив школьный курс геометрии. Сечение рассчитывается по формуле S = π * r², но для простоты и удобства расчет коллектора лучше производить через диаметр: S = π * d2/4. Следуя этой формуле, исходное равенство преобразуется в такую конструкцию:

π * d02/4 =  π * d12/4 + π * d22/4 + π * d32/4 + π * dn2/4,

где d0 обозначает диаметр гребенки,

d1-dn – внутренние размеры отводящих веток.

Сократив число Пи и занеся все под знак квадратного корня, можно значительно упростить расчеты:

d0=2 * √(d1²/4 + d2²/4 + d3²/4 + dn²/4).

Так выводится универсальная формула, подходящая для того, чтобы рассчитать гидроколлектор любой сложности и конфигурации. Если все отходящие ветки отопления имеют одинаковый размер, равенство упрощается еще сильнее:

d0=2 * √(d1²/4*N),

где N обозначает количество отводящих от гребенки веток.

Помимо размеров труб коллектора, нужно также учесть расстояния между ними. Так, расстояние между входной и выходной группами веток должно равняться шести диаметрам, а ветки отопительных контуров должны быть удалены друг от друга на три размера.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя. Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом. Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

В каких схемах можно применять полипропиленовые трубы

Двухтрубная система отопления

Благодаря высокому качеству и надежности армированный полипропилен для теплоснабжения используется практически во всех типах систем. Но всегда ли это целесообразно? Для решения этого вопроса следует проанализировать все факторы, влияющие на монтаж, эксплуатацию и ремонтопригодность будущей схемы.

Комплектация двухтрубной системы теплоснабжения полипропиленом дает возможность решить сразу несколько задач. Во-первых повысится надежность и срок службы трубопроводов. Однако это будет актуально только в тех случаях, если соблюдалась технология соединения трубопроводов. Вторым преимуществом является уменьшение тепловых потерь во время движения теплоносителя по трубопроводу.

Но специалисты не рекомендуют делать теплоснабжение частного дома своими руками из полипропилена гравитационного типа. Это обусловлено следующими факторами:

• Необходимы трубы из полипропилена для теплоснабжения больших диаметров – от 40 мм и более. Для их соединения диффузионная сварка не подходит – потребуется состыковка с помощью специальной установки;
• Увеличение трудоемкости монтажа;
• Повышение затрат за счет использования профильного сварочного станка.

Из этого можно сделать вывод, что армированный стекловолокном полипропилен для отопления применим для всех систем теплоснабжения за исключением гравитационной. Но и в этом случае ограничения обусловлены не техническими характеристиками, а рациональными соображениями.

Скрытый монтаж в стены отопления из полипропилена не рекомендуется. Он обладает относительно большим коэффициентом температурного расширения, что может привести к повышению нагрузки на внешние стенки трубопровода. Поэтому лучше всего применять схемы с открытой установкой или делать фальш-стенки.

В видеоматериале рассказывают о способах самостоятельной диффузионной пайки полипропиленовых труб для отопления:

Во сколько обойдется монтаж гидрострелки с коллектором

Мы рассмотрели, что такое и для чего нужна гидравлическая стрелка в отоплении. Теперь попробуем разобраться, во сколько обойдется монтаж подобной конструкции вместе с коллектором и когда необходимо прибегать к такой услуге.

Гидроразделитель с коллектором сами по себе являются недешевыми компонентами. Кроме того, их установка тянет за собой ряд дополнительных затрат. Приведем усредненные цены, которые сегодня существуют на рынке данных услуг:

• Гидравлический разделитель (заводское изготовление) – 200 евро;
• Коллектор (завод.) – 300 евро;
• Обвязка (краны, фитинги) – 100 евро;
• Контроллер (необходим для управления насосами, вынесенными из-под юрисдикции котла) – 400 евро;
• Услуги монтажников (25% от стоимости материалов) – 250 евро.

Итого получается 1250 евро – сумма довольно приличная.Поэтому, прежде чем устанавливать гидрострелку, нужно убедиться, что она действительно необходима. Если специалист, выполняющий монтаж, не является ангажированным, тогда установку разделителя он будет рекомендовать только в случае наличия трех и более отопительных контуров (без учета бойлера).

Конечно, можно применить гидрострелку с коллектором кустарного производства, схема изготовления которой ничем не будет отличаться от заводского варианта.Однако качество материала и сварных швов вряд ли будет отвечать техническим нормам. Сэкономив на материалах, в итоге можно существенно понизить надежность системы. И хорошо, если поломка произойдет не в разгар отопительного сезона.

Полипропиленовый гидроразделитель – простой, но ненадежный вариант

Какой вывод можно сделать из данной статьи? Во-первых, многофункциональность гидрострелки, о которой так часто говорят, слишком преувеличена. Ее необходимо использовать только в одном случае – для согласования работы нескольких насосов с разной производительностью. Во-вторых, для надежной работы системы лучше использовать разделитель с коллектором заводского производства, а монтаж доверить специалистам, целью которых является не обогащение за счет клиентов, а реальная оптимизация работы автономного отопления.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

• количество точек присоединения;
• возможность подсоединения к коллектору дополнительных точек;
• допускаемое давление теплоносителя в системе;
• возможность подсоединения дополнительного оборудования;
• наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
• материал изготовления распределительной гребенки;
• цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Коллекторы для отопления: гарантия эффективной работы системы обогрева

Самыми важными условиями для обеспечения надлежащего функционирования и эффективной работы отопительной системы являются ее грамотная установка и распределение. Сегодня доступно множество схем, позволяющих воплотить в жизнь любой проект отопления в соответствии со спецификой и планировкой дома. Максимальную эффективную отдачу работы контуров способны обеспечить коллекторы отопления, которым посвящена данная статья.

С помощью распределительного коллектора можно регулировать температуру, давление и объем теплоносителя.
