Монтаж коллектора теплого пола своими руками, сборка коллектора из полипропилена и металла

Виды коллекторов в системах обогрева

Модельный ряд продукции по специфике функционирования делится на 3 типа – солнечные и распределительные коллекторы, гидрострелки. Наибольшим охватом потребителей обладает вторая позиция.

Солнечные коллекторы

Предназначены преимущественно для решения хозяйственных задач, в южных регионах на них можно безбоязненно возложить все процессы, связанные с отоплением. В средней широте с недостаточным уровнем солнечного излучения такие коллекторы применяют для обеспечения горячего водоснабжения в те периоды, когда простаивает отопительный котел.

Коллектор солнечных панелей состоит из регистров, помещенных в вакуумные трубки, они взаимодействуют с замкнутым контуром, работающим на основе жидкого агента. По мере испарения агент поднимается к теплообменнику и нагревает рабочую среду. При остывании вещество опускается, тем самым закладывая цикличность процесса.

Гидрострелка – термогидравлический распределитель

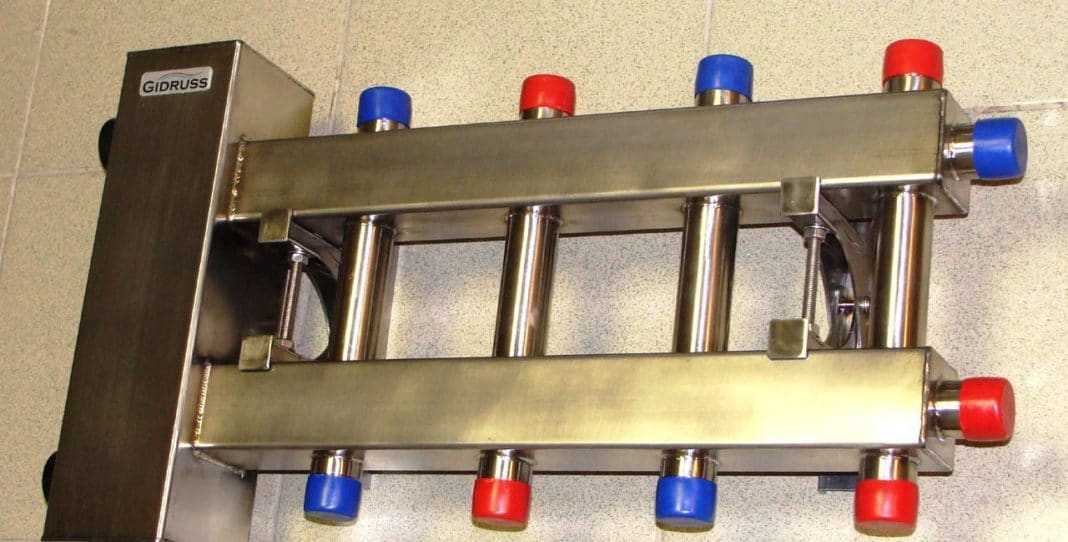

На фото гидрострелка с коллектором из нержавеющей стали

Гидроразделитель активно применяют в сложных нагревательных схемах, базирующихся на нескольких отопительных контурах, он объединяет котел с радиаторами, горячим водоснабжением, теплыми полами. Заводские модели устройств включают сепараторы потоков, а также механизмы, выводящие из системы воздух и загрязнения.

Для оптимизации обогрева желательно снабдить каждый контур собственным насосом. Гидрострелка – это особая категория коллектора, ее отличает способность работы с большими диаметрами труб, она монтируется в котельной в вертикальной плоскости.

Распределительные коллекторы для системы отопления

Они разносят потоки рабочей среды прямо к отопительным приборам. Конструктивно изделие состоит из пары гребенок, первая необходима для доставки теплоносителя к греющим точкам, вторая осуществляет отвод воды обратно в котельную. В торцевой части каждого распределителя предусмотрены подключения к магистралям, непосредственно вдоль корпуса можно увидеть штуцеры для конкретных приборов, в частности, для контуров теплого пола, отопительных батарей.

Обустройство радиаторного отопления с помощью распределительного коллектора, по сравнению с традиционными 1-2-трубными схемами, производится параллельно, а не как все привыкли – последовательно. Теплоноситель, разводимый по всем веткам, имеет одинаковую температуру. Характеристики каждого радиатора или группы в пределах одного контура можно задать в соответствии с запросами, при этом можно не бояться их взаимовлияния.

Для теплых полов использование гребенок – единственный осуществимый вариант, обеспечивающий ровную работу системы. При необходимости коллектор можно смонтировать скрытно, замаскировав специальным шкафом, помещенным в нишу.

Расчёт контуров системы отопления дома и их распределение

Перед тем как перейти к изготовлению коллектора, надо точно провести его расчёт с учётом количества контуров и диаметров подсоединяемых к нему труб.

  1. Надо подсчитать контуры. Обычно на каждый этаж выводится отдельный участок. Если в каких-то помещениях используются тёплые полы, то для каждого помещения выводится один канал.
  2. Расстояние на коллекторе между обратными и подающими контурами должно составлять 25—30 см, между отводами 10—15 см. То есть, прибор нужно сделать таким, чтобы легко обслуживать и легко управлять процессом понижения или увеличения температуры на каждом участке.

Основной же параметр сборки коллектора — гидравлический баланс конструкции и системы отопления в целом. В основе его лежит соотношение диаметра трубы, используемой для изготовления коллектора, и труб контуров. Сумма последних должна равняться диаметру коллекторной трубы. К примеру, если в доме используется три отдельных участка, в которых подающие трубы имеют диаметр ½ дюйма, то диаметр трубы в коллекторе будет равна 1 ½ дюйма.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

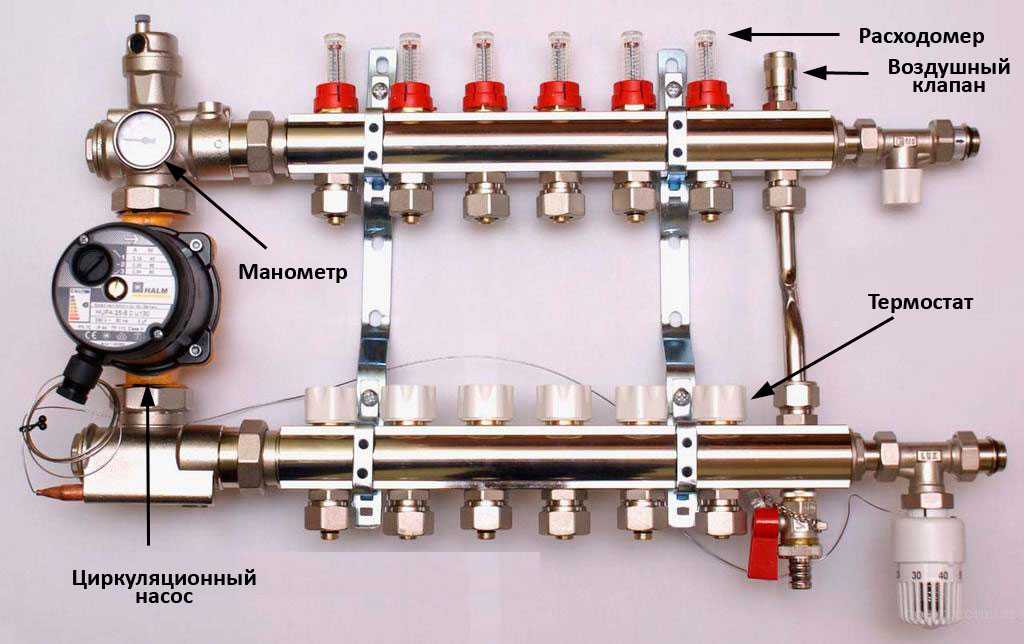

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Принцип работы коллекторной системы

Коллекторная система работает по следующему принципу: нагретый котлом теплоноситель при помощи циркуляционного электронасоса, установленного между подающей и обратной линией, поступает в коллекторную распределительную гребенку, к выходным штуцерам которой подключены контуры отопления. Общая температура теплоносителя во всех контурах устанавливается терморегулятором, размещенным на входном штуцере подающей гребенки, а каждый отвод к петле оснащен расходомером, с помощью которого вручную устанавливается объем проходящего по контуру теплоносителя.

После прохождения по контурам охлажденный теплоноситель поступает в обратную линию и проталкивается электронасосом к котлу, в котором происходит его нагрев. Циркулируя по кругу, нагретая жидкость снова возвращается в подающий коллектор, который распределяет ее по отдельным контурам отопления.

В большинстве конструкций распределительные узлы обратной линии оснащаются запорными клапанами – это позволяет устанавливать на них электрические сервоприводы для автоматической регулировки проходящего по контурам потока.

Рис. 2 Принцип устройства коллекторного отопления

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

  • Снимаем терморегулятор, он может повлиять на регулировочный процесс.
  • Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

Этот показатель выставляется на балансировочном клапане.

  • Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
  • Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

Ставят элементы коллекторного блока. Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран. Фиксируют патрубок на металлическом кронштейне с помощью хомутов. Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.

Патрубки прикрепляют сбоку

Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Как подключить однотрубный коллектор, схема

Для подключения однотрубного коллектора используется труба диаметром не менее 76 мм или радиаторы. Радиаторы по возможности должны быть подключены к трубе 2 способами.

Внимание! Обязательное условие для этого типа подключения — наличие чердачного помещения

Важно также учитывать возможность подключения насоса для увеличения скорости теплоносителя

При составлении схемы подключения учитывают следующие факторы:

  • расположение элементов системы;
  • развязку труб;
  • подключение к котлу;
  • место расширительного бака;
  • расположение радиаторов, арматуры, насосов и сливных кранов.

Фото 2. Схема подключения коллектора к однотрубной отопительной системе. Прибор устанавливается после котла.

Радиаторы должны быть дополнительно оснащены кранами для того, чтобы при необходимости перекрывать подачу воды не во всей системе, а на конкретном её участке.

Как сделать коллектор отопления своими руками?

Сегодня главным требованием, предъявляемым к системам отопления, является их энергоэффективность. Оптимальными вариантами отопления считаются схемы подключения отопительных приборов, которые обеспечивают комфортный микроклимат в доме на протяжении зимних стуж, а также гарантируют рациональное потребление энергоресурсов, доступную себестоимость отопления и рациональность. Под это описание подходит коллекторная система отопления частного дома, которая обладает и другими преимуществами. Среди них практичность, функциональность, простота эксплуатации и надежность.

Чем самоделка лучше покупного варианта

Наладить нормальную работу автономного отопления в доме, высотой более 1 этажа – задача непростая даже для специалиста. Для этого оборудуют специальное помещение и начинают плясать от печки. Непосредственно за отопительным оборудованием монтируют коллектор для котельной разводки. Через него происходит разводка труб по этажам. В большом доме одного распределителя теплоносителя недостаточно, поэтому для каждого этажа нужен коллектор для дополнительной разводки по помещениям.

Подобрать в магазине оборудование, идеально соответствующее задачам именно вашего дома непросто. Коллектор для отопления своими руками, рассчитанный под мощность котла, который вы используете, длину контуров и отапливаемую площадь комнат и теплого пола, обеспечит комфортное проживание в доме в зимнее время. Кроме того, коллектор из стальной трубы, сделанный самостоятельно, обойдется намного дешевле покупного, тем более, если их нужно как минимум по одному на этаж.

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

  • Смесительный клапан для установления температуры теплой воды;
  • Насос для поднятия давления в системе;
  • Клапаны балансировки и запора ;
  • Коллектор для входа и выхода;
  • Терморегуляторное устройство с контрольным датчиком;
  • Манометры для определения давления в сети;
  • Приборы удаления пузырьков воздуха из системы отопления;
  • Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

  1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

  • Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
  • Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

  • удаление колпачка с запорной арматуры;
  • закрепление вентиля шестигранником;
  • определение числа оборотов для конкретной петли;
  • прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Зачем нужен распределительный коллектор системы отопления

Сложная и разветвленная система отопления с жидким теплоносителем подразумевает правильную организацию движения потоков по многочисленным контурам. Только в этом случае обогрев дома будет эффективным и управляемым. Но не ставить же в каждую комнату отдельный котел – гораздо проще использовать в схеме коллекторы, которые раздадут нагретый поток с требуемыми показателями на отопительные приборы. Они не только смогут управлять температурой циркулирующей жидкости, но и обеспечат ее равномерную подачу на все подключенные ветки.

Распределительный коллектор внешне напоминает полую объемную гребенку, в основание которой поступает общий поток теплоносителя, а потом разделяется на отдельные рукава в боковых патрубках и отправляется по всем действующим каналам. Точно такой же узел собирает обратно всю отработанную жидкость и подает ее на котел, замыкая цикл. Благодаря этой схеме один водонагреватель можно подключать к отопительным приборам с различными характеристиками: к емкости накопителя ГВС, теплым полам, классическим радиаторам.

Каждый патрубок коллектора оснащается клапанами с термостатическими головками. В зависимости от заданных показателей нагрева они дозируют горячую и холодную воду в тех системах, где требуется ее предварительное смешивание. Например, теплый пол работает всего при +40-50 °С, а для настенных радиаторов нужна температура не меньше +80 °С. Коллектор отопления должен пропустить горячий поток на батареи без изменений, а в секциях для напольных ниток разбавить его холодной водой. Для этого клапан подачи на своем участке частично перекрывает «красную» трубу, уменьшая ее сечение.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Использование гребенки упрощает конструкцию разветвленной системы, отказавшись от дополнительных насосов и термостатических клапанов. Все, что необходимо для нормальной работы обогрева, оказывается собранным в одном месте – так легче настраивать и обслуживать сложный контур. Кроме того, практически любой распределительный коллектор имеет встроенный концевой воздухоотводчик, который позволяет удалять из труб пузырьки, снижающие эффективность отопления.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.


Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.


Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.


Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Принцип работы коллектора

Что касается принципа функционирования коллектора, то здесь все достаточно просто. Тепловой генератор, подогревающий воду, отдает жидкость на подающую гребенку. На этом промежуточном узле существенно замедляется скорость тока теплоносителя, чему способствует более увеличенный радиус. Это позволяет распределять воду по нескольким отводам.

После того, как вам будет известно, какое количество теплоносителя расходуется при отоплении квартиры (дома) по всем контурам, останется подобрать необходимые мощность генератора тепла (котла) и скорость тока жидкости, после чего будет известна площадь сечения. При расчетах обязательно переводите литры в мм3.

Когда жидкость попадает в радиатор или теплый пол, то постепенно отдает свое тепло, а затем движется обратно по другому пути, добираясь до распределительного узла коллекторного блока. Здесь срабатывает обратная гребенка, направляющая охлажденный носитель тепла в котел или другой генератор для повторного разогрева.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как самому сделать коллектор для тёплого пола своими руками

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Изготовление воздушного солнечного коллектора

Поверхность черного цвета поглощает тепло солнца, передает его воздуху. Абсорбер нагревает через вентиляторы воздух в доме, таким образом, температура в здании становится выше.

Солнечный воздушный коллектор изготавливается в виде плоской панели с перфорированной или гофрированной поверхностью, или системы металлических труб, которые хорошо проводят тепло. Конструкцию лучше монтировать на южной стороне строения или на крыше. Воздух, как теплоноситель, имеет ряд преимуществ: нетоксичность, незамерзаемость.

Изготовление устройства включает несколько этапов.

  1. Сооружение деревянного короба в виде открытого ящика глубиной чуть выше высоты водопроводных труб.
  2. Изоляция задней и торцевой стенки с помощью минеральной ваты, затем – алюминиевого листа, к нему хомутами прикрепляются трубы. Фиксирование труб по краям деревянной перегородкой. В соответствующих местах нужно прорезать крепежные отверстия.
  3. На противоположной стороне следует проделать несколько деревянных перегородок для разделения потоков воздуха.
  4. После монтажа устройство окрашивают в черный цвет.
  5. Подключение коллектора к вентиляции строения с помощью утепленных воздуховодов.

Существуют также другие способы создания гелиосистемы. Например, из профнастила или пивных банок. Благодаря данной конструкции, в солнечный день в здании на 25-30 градусов теплее, чем снаружи, микроклимат в помещении становится лучше, так как постоянно поступает свежий воздух.

Воздушный коллектор считается самым дешевым способом обогрева помещения. Помимо жилых строений, его можно использовать для парников, сушки овощей, фруктов, древесины круглый год.

Проектирование самодельного коллектора

Первым этапом работы по созданию самодельного распределительного коллектора является его проектирование. Грамотно созданный проект существенно упростит работу и позволит создать качественный сварной коллектор для отопления, который оптимально подойдет для конкретных условий эксплуатации.

Перед тем, как собрать коллектор отопления, нужно оценить ряд параметров отопительной сети здания:

  • Количество отопительных контуров, в которые нужно подать теплоноситель;
  • Количество и параметры отопительного оборудования (мощность, температура нагрева, давление и т.п.);
  • Необходимость и возможность дальнейшего встраивания в отопительную систему дополнительных элементов;
  • Количество дополнительных элементов системы (насосы, клапаны, запорная арматура и пр.).

Далее нужно внимательно рассмотреть особенности подключения разных контуров к распределительному коллектору:

  • Электрические и газовые отопительные котлы можно подводить к коллектору сверху или снизу;
  • При наличии циркуляционного насоса в схеме отопительной системы подключать котлы можно только с торца коллектора;
  • Врезка бойлеров косвенного нагрева и твердотопливных котлов в коллектор может осуществляться только с торцевой стороны;
  • Подача каждого отопительного контура подключается к коллектору сверху или снизу.

Чтобы точно и наглядно видеть, как правильно собрать коллектор отопления, стоит изобразить его проект на бумаге или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и необходимым количеством элементов дает возможность сверяться при работе для предотвращения монтажных ошибок.

На схеме обязательно нужно проставить размеры каждой детали коллектора. Например, расстояние между подающими и обратными патрубками должно составлять около 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.

1 Установка системы

Первой задачей, которую должен решить владелец частного дома, является определение с типом обогрева здания. Нужно понять, а нужна ли коллекторная система вообще и станет ли её применение целесообразным. Такая схема будет эффективной, если скорость остывания теплоносителя в трубах очень большая, а также в больших домах, поскольку классическая система отопления в них всегда будет плохо прогревать помещения.

Главным функциональным преимуществом подобной схемы является распределение всей схемы на много контуров. В помещениях с небольшой квадратурой можно устанавливать и 2 независимых контура, а для больших зданий (двух- и трёхэтажных) от двух и более. Такое распределение помогает эффективно обогреть квартиру или загородный коттедж, поскольку теплоноситель не успевает сильно остывать. В классических схемах это невозможно реализовать.

Перед принятием решения об установке такой системы в доме необходимо учесть несколько решающих факторов, при наличии которых будет целесообразно её применение:

  • Большая площадь дома. Чтобы обогреть дом полностью, нужно сделать несколько контуров.
  • При использовании обычного отопления нужно отключать некоторые помещения для экономии энергоресурсов.
  • Тройниковая схема неэффективна. При её применении гидравлическое распределение может неравномерно размещаться по всей системе.

Если при замере температурных показателей в трубе обратки вода холоднее на 25 градусов и более от изначальной цифры при выходе из котла, то это является поводом для установки коллекторной системы.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

  • Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
  • Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

  • Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
  • Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
  • В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
  • Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
  • Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Модернизация системы с целью экономии

Любую систему лучевого отопления можно, в дополнение ко всему, модернизировать. Ничего сложного в данной процедуре нет — потребуется только установка дополнительных клапанов с термостатической головкой на каждый радиатор, подключенный к системе. На термостатической головке выставляется та температура, которая на данный момент оптимальна и комфортна больше всего, и которая не будет подниматься выше этого предела.

Подобная система лучевого отопления эффективно работает в тех зданиях, где помещения четко разграничены по назначению. К примеру, для хранения товара, находящегося на складе требуется один температурный диапазон. А для людей, работающих в офисном помещении, которое находится на территории склада — другая. Единственный минус подобной усовершенствованной системы — ее дороговизна.

Рассматривая лучевые системы отопления для дома, выясняется, что плюсов в них значительно больше, чем минусов. Причем минусы никак не относятся к производительности и эффективности системы, а в основном упираются только в денежный вопрос. А если прибавить сюда 50-летний срок службы одной такой системы. практически, отсутствие затрат на обслуживание, хороший потенциал в плане дизайна вкупе с гарантией оптимального комфорта, то в настоящее время лучевой системе обогрева, просто нет равных.

И в конце смело можно добавить, что лучевая система отопления — это новое поколение хорошо забытого старого, живого тепла русской печи .

Индивидуальный подход полезен не только в сфере коммуникации людей, но и в теме отопительного оборудования. Лучевая система отопления как раз и использует «индивидуальный подход» к каждому контуру отопления или радиатору.

Она характерна наличием у каждого «потребителя» тепла, отдельной линии: подающей и обратной труб. Все они сходятся в коллекторном узле, подключенные к соответствующим «гребенкам». Такая коллекторная система отопления позволяет регулировать потребление каждого радиатора или контура отдельно, добиваясь правильного распределения температурных зон в помещениях.

Пример лучевой схемы отопления

Особенно актуальна лучевая система отопления для многоэтажных знаний, для которых на каждом этаже организовывается коллекторный узел, дифференцированно распределяющий тепло по потребителям — радиаторам или контурам теплого пола.

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

https://youtube.com/watch?v=yuCJezMV6Uo

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Зачем нужен распределитель

Коллектор отопления представляет собой простое устройство, состоящее из участка трубы с несколькими патрубками, к которым подводятся все отопительные контуры. С помощью распределительной гребенки можно одновременно подключить к тепловому носителю несколько потребителей:

  • радиаторы отопления во всех помещениях
  • теплые полы
  • бойлер для горячего водоснабжения
  • конвекторы и другие устройства

Основная задача, которую выполняет распределитель отопления, кроется в самом названии – он равномерно передает тепло от отопительного котла ко всем нагревательным элементам. При этом устройство поддерживает во всех помещениях одинаковую температуру.

Все распределительные коллекторы снабжены запорной арматурой. Она устанавливается либо на самом устройстве, либо на трубе, которая соединяется с выводным патрубком.

При возникновении аварийной ситуации (прорыв трубы или подтекание воды в местах соединений), шаровыми кранами, установленными на коллектор котла, перекрывают поврежденный контур, не отключая всей системы отопления и сохраняя тепло в доме. Кроме того при помощи такого крана регулируют температуру в отдельных помещениях.

В частных домах, имеющих больше одного этажа, коллекторы устанавливают на каждом этаже, что позволяет отключать отопление в неиспользуемых временно комнатах, тем самым экономя топливо.

Распределитель для отопления состоит из 2-х расположенных параллельно гребенок. Одна из них устанавливается на выходе теплоносителя из отопительного котла, а ко второй подводится обратный контур системы.

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Изготовление солнечного коллектора альтернативное отопление в своем доме

В последнее время возрос интерес рядовых обывателей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить солнечный коллектор для отопления дома, который преобразовывает энергию Солнца для подогрева воды. Но не всегда решение солнечный коллектор для отопления купить в магазине является рациональным. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету. Чтобы избежать трат, можно изготовить солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома отзывы о которых носят положительный характер, имеют следующие конструктивные детали:

  • емкость для накапливания подогретой воды;
  • теплообменник;
  • прибор для сбора солнечной энергии;
  • изоляционный слой.

Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного производства солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и прочих подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому ее стоит изучать после того, как собственник определился с концепцией коллектора. Самостоятельно изготовленные вакуумные солнечные коллекторы для отопления дома цена которых в магазине составляет 200 долларов и выше, могут использоваться в качестве полноценных источников обогрева.

Вакуумные солнечные коллекторы обладают рядом преимуществ:

  1. энергоэффективность;
  2. экологичность;
  3. автономия;
  4. доступность.

Изготовить традиционные распределительные или солнечные коллекторы для отопления дома своими руками несложно. Для этого не требуется больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Тем не менее, эти устройства, изготовленные собственноручно, в значительной степени оптимизируют систему отопления дома и помогут собственнику создать надежный, эффективный и равномерный источник обогрева своего жилища.

Недостатки отопительной системы с коллектором

  • У коллекторной системы отопления отмечается один очень значительный недостаток – это его высокая стоимость. Вариант контурного теплого пола с коллектором считается одним из самых дорогих. Для того чтобы коллектор теплых полов своими руками работал, необходимо приобрести и поставить циркуляционный насос. Так как от котла к каждому прибору идет отдельная ветка из труб, то стоимость труб заметно прибавляет увеличения цены всей системе в целом.
  • Собрать коллекторное отопление для теплых полов это довольно трудное и хлопотное дело, нужно учесть множество нюансов и особенностей технологической сборки.

Но коллекторная система в наше время считается самой лучшей с точки зрения надежности. Несмотря на достаточно высокие затраты по установке всех звеньев этой системы, она является эффективной и распространенной. Все частные застройщики понимают, что при ограниченных средствах на строительство лучше отдать пальму первенства надежной отопительной системе, а дорогостоящую отделку можно поменять на более дешевый вариант.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

Рис. 2  Воздухоотводчик для сброса воздуха из системы отопления – конструкция

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
