Тепловая камера

Перечень терминов и определений

Потребитель тепловой энергии	Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)
Теплоснабжающая организация (ТСО)	Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений
Абонент	Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними
Оптовый потребитель-перепродавец	Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям — теплоснабжающей организацией
Основной потребитель	Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)
Субабонент	Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем
Граница балансовой принадлежности тепловой сети	Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети
Тепловая нагрузка абонента	Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО
Прибор коммерческого учета расхода тепловой энергии	Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате
Узел коммерческого учета расхода тепловой энергии	Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементыприборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации
Система коммерческого учета расхода тепловой энергии	Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией
Группы учета потребителей тепловой энергии	Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

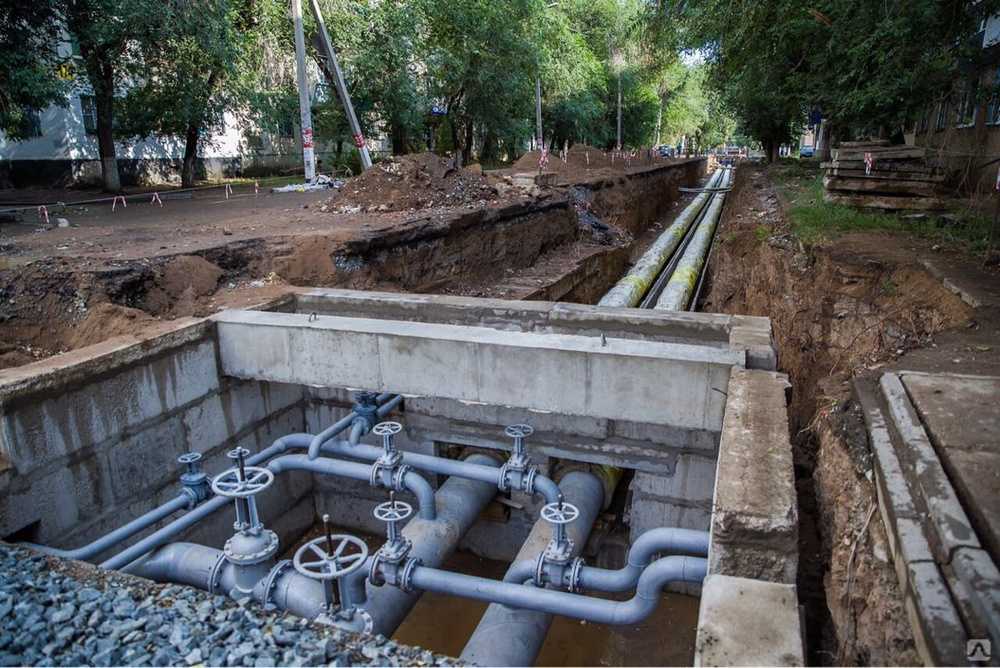

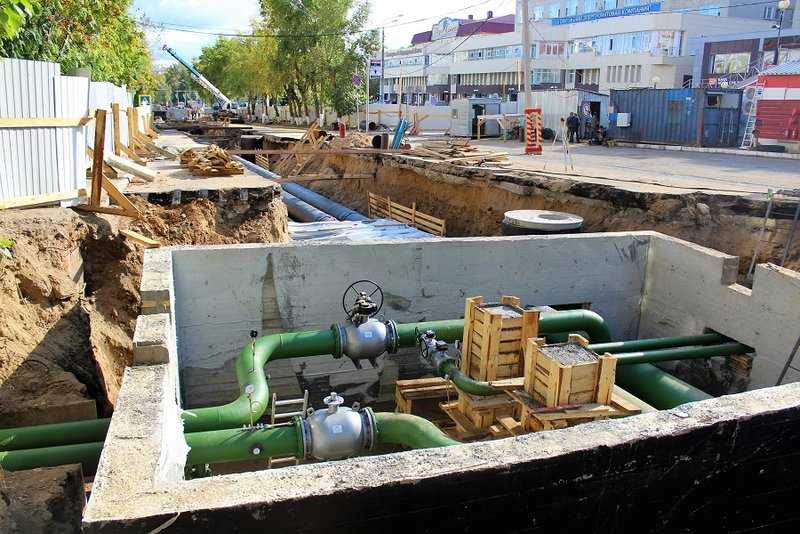

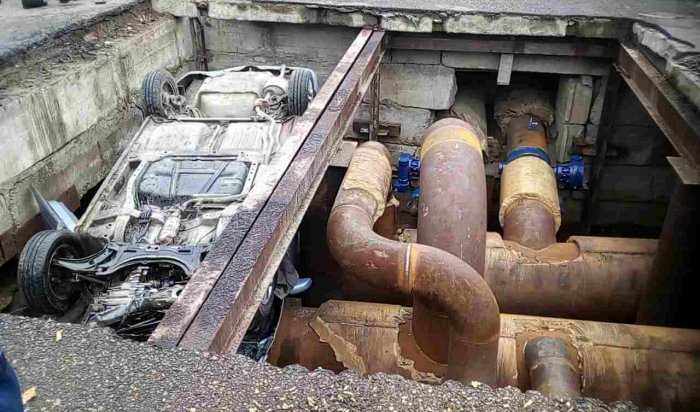

КАМЕРЫ ТЕПЛОВЫХ СЕТЕЙ

— сооружения на трассе теплопроводов для установки оборудования, требующего пост, осмотра и обслуживания в процессе эксплуатации. В камерах тепловых сетей расположены задвижки, сальниковые компенсаторы, дренажные и воздушные устройства, кон-трольно-измерит. приборы и др. оборудование. Кроме того, в них обычно устанавливают ответвления к потребителям и неподвижные опоры. Переходы труб одно- го диаметра к трубам др. диаметра также должны находиться в пределах К.т.с. Всем К.т.с, установл. по трассе тепловой сети, .присваиваются эксшиуатац. номера, к-рыми их обозначают на планах, схемах и пьезометрич. графиках. Размещаемое ш камерах оборудование должно быть до-стуннадля обслуживания, что достигается обеспечением достаточных расстоший между оборудованием и стенками камер тепловых сетей. Высоту К.т.с. выбирают не менее 1,8—2 м. Их внутр. габариты зависят от числа и диаметра прокладываемых труб, размеров устанавливаемого оборудования и мнним. расстояний между строит, конструкциями и оборудованием. К.т.с. строят из кирпича, монолитного бетона и железобетона. В торцевых стенах оставляют проемы для пропуска теплопроводов. Полы в К.т.с. выполняют из сборных железобет. плит или монолитными. Для стока воды дно делается с уклоном не менее 0,02 в сторону приемника, к-рый для удобства откачки воды из К.т.с. расположен под одним из стоков. Перекрытие может быть монолитным или из сборных железобет. плит, улож. на железобет. или металлич. балки. Для устройства люков в углах перекрытия укладывают плиты с отверстиями.. В соответствии с правилами техники безопасности при эксплуатации число люков для К.т.с. предусматривается не менее двух при внутр. площади камер до 6 м и не менее четырех при площади более б м2. Для спуска обслуживающего персонала под люком устанавливают скобы, располагаемые в шахматном порядке с шагом по высоте не более 400 мм, или лестницы. В случае если габариты оборудования превышают размеры входных люков, предусматривают монтажные проемы, ширина к-рых равна наибольшему размеру арматуры, оборудования или диаметра труб плюс 0,1 м (но не менее 0,7 м). Распространены индустриальные камеры тепловых сетей из сборного железобетона, на монтаж к-рых уходит меньше времени и сок-, ращаются трудозатраты.

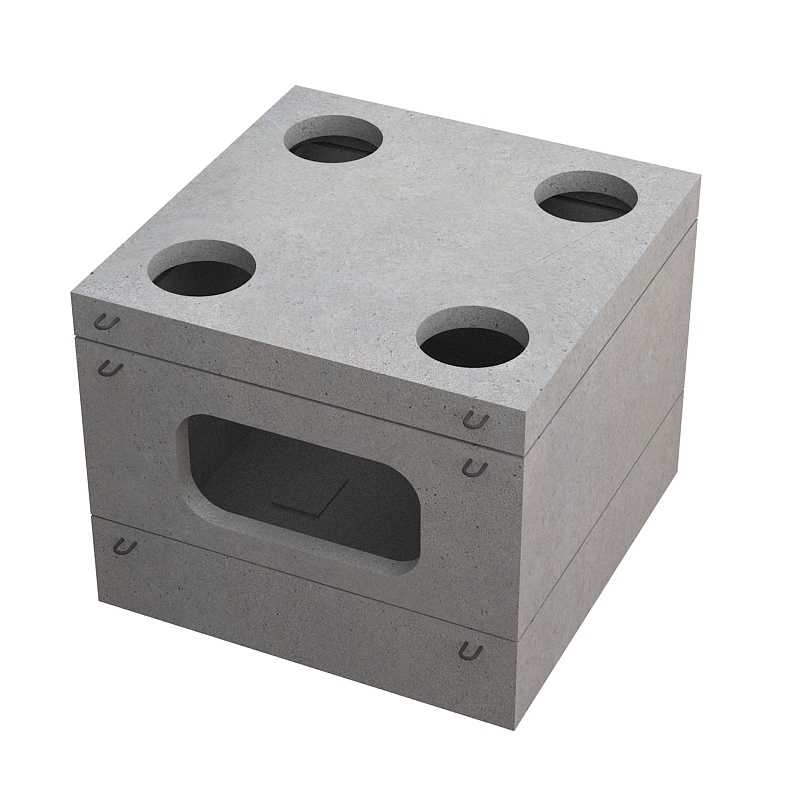

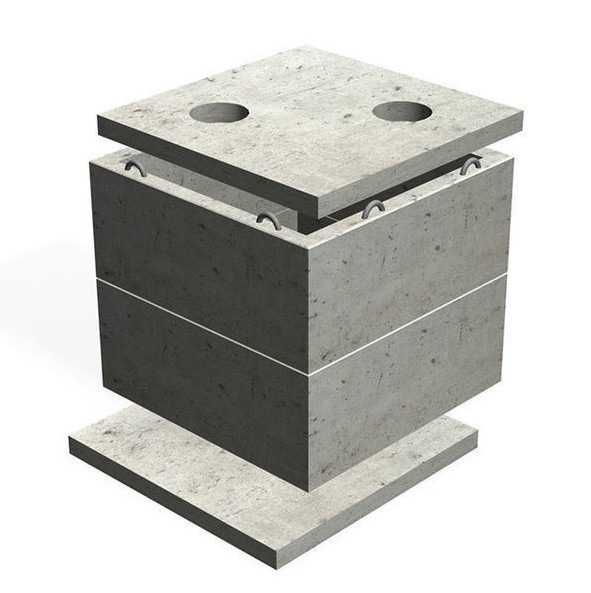

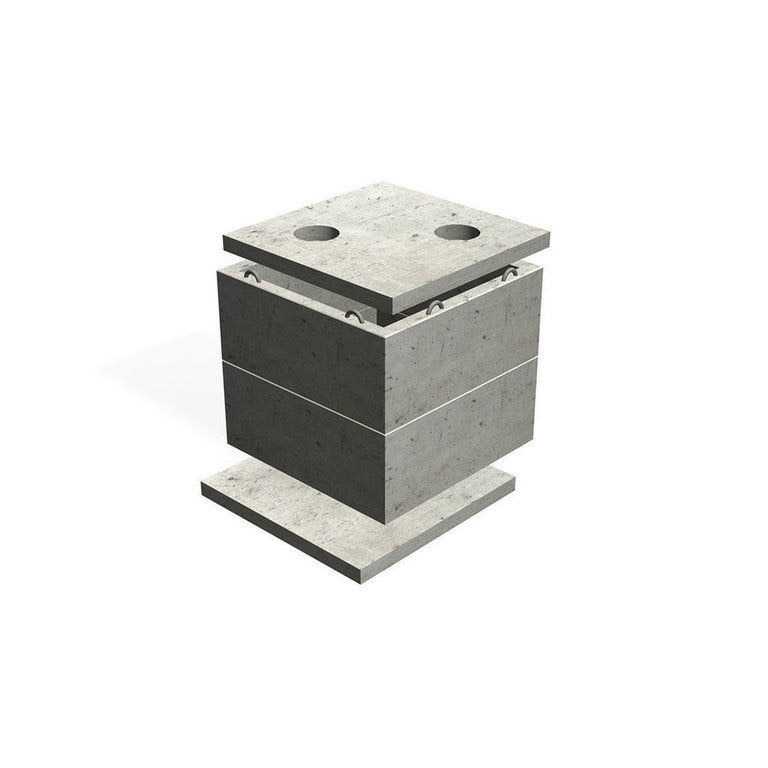

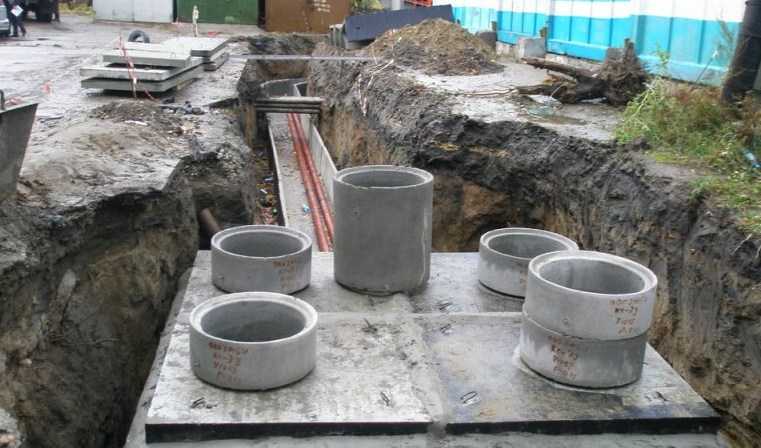

Применяются также сборные конструкции прямоугольных К.т.с. со стенками из вертик. блоков, к-рые бывают двух типов: сплошные и с отверстиями прямоугольной формы для пропуска теплопроводов. При стр-ве тепловых сетей небольшого диаметра К.т.с. могут выполняться из круглых железобет. колец. Круглые плиты перекрытий имеют два отверстия для устройства смотровых люков.

На магистр, тепловых сетях диаметром 500 мм и более секционирующие задвижки с электроприводом устанавливают, как правило, в К.т.с, над к-рыми надстраиваются надземные сооружения в виде павильонов. Дм ремонтных работ в павильонах предусматривают гру-зоподъемное оборудование. Для гидроизо-ляц. защиты наружные поверхности днища и стен К.т.с. при наличии высокого уровня грунтовых вод, несмотря на имеющийся попутный дренаж, покрывают

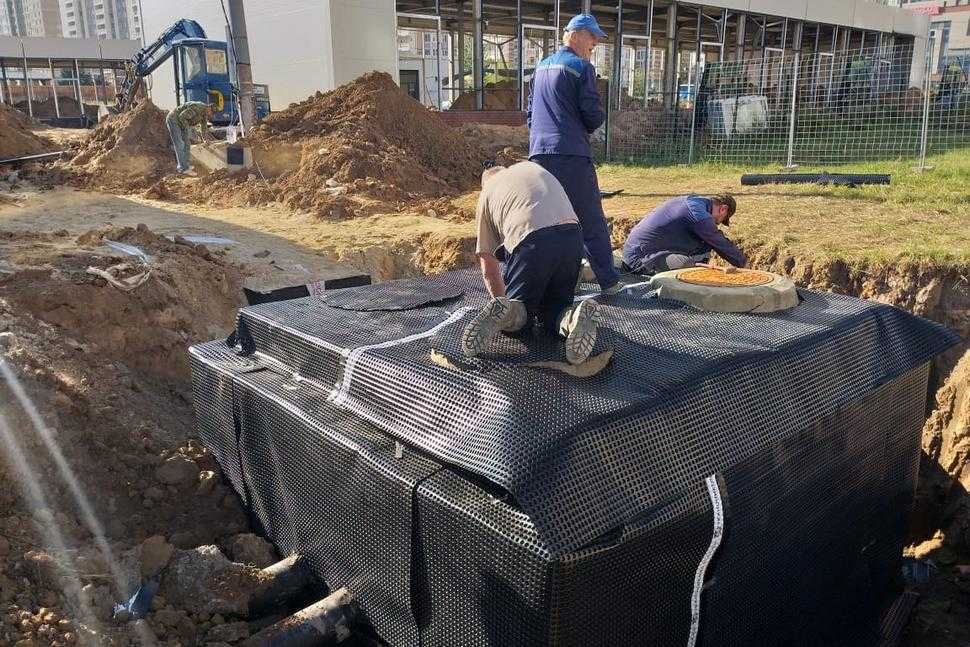

оклеечной гидроизоляцией из битумных

рулонных материалов в несколько слоев,

что определено проектом. В условиях

повыш. требований водонепроницае

мости, кроме наружной оклеечной

гидроизоляции применяют дополнит.

штукатурную цементно-песчаную гидроизоляцию внутр. поверхности, наносимую при больших объемах работ методом торкретирования.

ТЕПЛОВЫЕ ПОТОКИ

2.1. Максимальные тепловые потоки на отопление Q_omax,вентиляцию Q_vmax и горячее водоснабжение Q_hmaxжилых, общественных и производственных зданий следует принимать при проектировании тепловых сетей по соответствующим проектам.

При отсутствии проектов допускается определять тепловые потоки в соответствии с требованиями п. 2.4.

2.2. Максимальные тепловые потоки на технологические процессы и количество возвращаемого конденсата надлежит принимать по проектам промышленных предприятий.

При определении суммарного максимального теплового потока для предприятий следует учитывать несовпадение максимумов тепловых потоков на технологические процессы с учетом отраслевой принадлежности промпредприятий и соотношения тепловых нагрузок каждой отрасли в структуре теплопотребления района.

2.3. Средние тепловые потоки на горячее водоснабжение Q_hmзданий следует определять по нормам расхода горячей воды в соответствии со СНиП 2.04.01-85.

Внесены Министерством энергетики и электрификации СССР

Утверждены постановлением Государственного строительного комитета СССР от 30 декабря 1986 г. № 75

Срок введения в действие 1 января 1988 г.

2.4.* Тепловые потоки при отсутствии проектов отопления, вентиляции и горячего водоснабжения зданий и сооружений определяются:

для предприятий — по укрупненным ведомственным нормам, утвержденным в установленном порядке, либо по проектам аналогичных предприятий;

для жилых районов городов и других населенных пунктов — по формулам:

а) максимальный тепловой поток, Вт, на отопление жилых и общественных зданий

(1)

б) максимальный тепловой поток, Вт, на вентиляцию общественных зданий

(2)

в) средний тепловой поток, Вт, на горячее водоснабжение жилых и общественных зданий

; (3)

или

; (4)

г) максимальный тепловой поток, Вт, на горячее водоснабжение жилых и общественных зданий

(5)

где k₁	—	коэффициент, учитывающий тепловой поток на отопление общественных зданий; при отсутствии данных следует принимать равным 0,25;
k₂	—	коэффициент, учитывающий тепловой поток на вентиляцию общественных зданий; при отсутствии данных следует принимать равным: для общественных зданий, построенных до 1985 г. — 0,4, после 1985 г. — 0,6.

2.5. Средний тепловой поток на отопление жилых районов населенных пунктов, Вт, следует определять по формуле

; (6)

то же,на вентиляцию, В_т, при t_о

. (7)

2.6*. Средний тепловой поток, Вт, на горячее водоснабжение жилых районов населенных пунктов в неотапливаемый период следует определять по формуле:

(8)

2.7. При определении суммарных тепловых потоков жилых и общественных зданий присоединяемых к тепловым сетям, следует учитывать также тепловые потоки на горячее водоснабжение существующих зданий подлежащих централизованному теплоснабжению, в том числе не имеющих централизованных систем горячего водоснабжения или оборудованных газовыми колонками.

2.8*. Потери теплоты в тепловых сетях следует определять расчетом с учетом тепловых потерь через изолированные поверхности трубопроводов и со среднегодовыми утечками теплоносителя.

2.9*.Годовые расходы теплоты жилыми и общественными зданиями следует определять по рекомендуемому приложению 22*.

Годовые расходы теплоты предприятиями определяются исходя из числа дней работы предприятия в году. количества смен работы в сутки с учетом режима теплопотребления предприятия Для действующих предприятий годовые расходы теплоты допускается определять по эксплуатационным данным или по ведомственным нормам.

Основные требования к монтажу запорной арматуры

Запорная арматура является неотъемлемой частью любого трубопровода вне зависимости от его размещения или предназначение.

Наряду с правильным хранением и соблюдением норм производства, важное значение имеет непосредственный монтаж запорной арматуры в трубопровод. В данной статье мы остановимся на основных требованиях к монтажу запорной арматуры, без который просто не обойтись:. В данной статье мы остановимся на основных требованиях к монтажу запорной арматуры, без который просто не обойтись:

В данной статье мы остановимся на основных требованиях к монтажу запорной арматуры, без который просто не обойтись:

1. Перед монтажом запорной арматуры в обязательном порядки производится чистка трубопровода, а так же самой арматуры (если она была на хранении). Очистка производится в ручном режиме при помощи щёток и напора воды или пара.

2. При установке запорных задвижек не допускается перемещение за шток, так, как это может привести к поломке.

3. Установка запорной арматуры производится на прямолинейных участках, монтаж арматуры на изгибе трубопровода или на неровных участках запрещён. Соблюдение данного условия вызвано тем, что на данных участках трубопроводов возникают перепады давления, что негативно скажется на работе запорной арматуры, а так же сказывается на герметичности соединения арматуры с трубопроводом.

4. Если монтируемая запорная арматуры имеет большой вес, то необходимо обеспечить опоры, которые будут её поддерживать, в противном случае возникает дополнительная нежелательная нагрузка на трубопровод и места соединения.

5. Если осуществляется монтаж фланцевых приборов, то перед установкой необходимо проверить состояние фланцев, дефекты должны отсутствовать.

6. При наличии на корпусе арматуры стрелок показывающих направление потока в трубопроводе, при установке следует следовать инструкции, учитывая данное направление при монтаже с трубопроводом. Как правило, такие стрелки можно увидеть на обратных клапанах или шиберах.

7. Болты и другие элементы крепежа затягиваются без сверх усилий, так, как чрезмерная затяжка может привести к образованию трещин на корпусе запорного прибора.

8. Если монтаж запорного элемента производится при помощи сварки, то она осуществляется при открытом положении арматуры.

Кроме этого отметим, что осуществляя монтаж запорной арматуры монтажник должен беречь её от ударов и других повреждений, ведь любые такие эксцессы могут значительно снизить долговечность арматуры.

Вентиляция

Расчёт воздухообмена в индивидуальных тепловых пунктах ведётся согласно нормативным данным и требованиям, указанным в: СП 41-101-95 «Проектирование тепловых пунктов»; СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Исходные данные

Проектирование систем воздухообмена ИТП начинается с анализа , предоставленных заказчиком или от дополнительного расчёта.

Тепловые выделения от оборудования. Это самый важный параметр, так как от него зависит мощность, тип и производительность вентсистемы. Чаще всего данные по тепловыделениям предоставляются производителями оборудования. Также можно выполнить дополнительные вычисления.
Вид топлива. Актуально, когда запитка осуществляется не от центральной теплосети.
Геометрические характеристики помещения.
Климатическая зона.

Нормы и правила

Индивидуальные тепловые пункты могут быть в составе здания или располагаться отдельно. И в том и другом случае вентиляция рассчитывается одинаково. Преимущественно используется приточно-вытяжная система с естественным побуждением.

Тепловые пункты, мощность которых менее 0,7 МВт, можно проектировать без естественной приточно-вытяжной вентсистемы. Эта норма распространяется на отдельно стоящие или встроенные помещения, оборудованные ограждением из сетки или стальной проволоки.

Мощность вентиляции определяется по максимальным суммарным тепловыделениям от оборудования. Кратность воздухообмена принимается равной 1-3 раза за час, это зависит от площади, высоты потолков.

Важно правильно подобрать расчётную температуру воздуха: зимой для рабочей зона она составляет +28°С; летом — не выше 5°С от наружного воздуха. Когда ИТП является частью здания, то проверяются тепловые поступления из рассматриваемого помещения в смежные. Если температура воздуха в смежных помещениях повышается, то проводятся мероприятия по дополнительной теплоизоляции разделяющих перегородок

Стандартный способ теплоизоляции заключается в оклейке стен пенопластом с последующим оштукатуриванием

Если температура воздуха в смежных помещениях повышается, то проводятся мероприятия по дополнительной теплоизоляции разделяющих перегородок. Стандартный способ теплоизоляции заключается в оклейке стен пенопластом с последующим оштукатуриванием

Когда ИТП является частью здания, то проверяются тепловые поступления из рассматриваемого помещения в смежные. Если температура воздуха в смежных помещениях повышается, то проводятся мероприятия по дополнительной теплоизоляции разделяющих перегородок. Стандартный способ теплоизоляции заключается в оклейке стен пенопластом с последующим оштукатуриванием.

Нередко проектировщики прибегают к таким хитростям: если есть общедомовое механическое приточно-вытяжное вентилирование, то в проект вносятся изменения, выполняя врезку существующей системы принудительной вентиляции в ИТП. Это улучшает качество проветривания.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1.* Настоящие нормы следует соблюдать при проектировании тепловых сетей, транспортирующих горячую воду с температурой до 200°С и давлением Р_у до 2,5 МПа и водяной пар с температурой до 440 °С и давлением Р_у до 6,3 МПа, и сооружений на них (насосных, павильонов и др.).

Требования норм распространяются на водяные (включая сети горячего водоснабжения), паровые и конденсатные тепловые сети от выходных задвижек наружных коллекторов или стен источников теплоты до выходной запорной арматуры тепловых пунктов зданий и сооружений.

При проектировании тепловых сетей и сооружений на них следует также соблюдать требования других нормативных документов, утвержденных или согласованных с Минстроем России.

Пункт 1.2. исключить.

1.3. Для тепловых сетей районов с расходом теплоты 100 МВт и более, как правило, следует предусматривать ремонтно-эксплуатационные базы.

Основные технические требования, предъявляемые к трубопроводной арматуре

К основным техническим требованиям, предъявляемым к трубопроводной арматуре, относятся:

Герметичность по отношению к внешней среде и герметичность в затворе.
Прочность конструкции и способность выдерживать нагрузки (постоянные и кратковременные давления, усилия и крутящие моменты) без деформаций, нарушающих нормальную работу изделия.
Отсутствие застойных зон и полостей; обеспечение надежного функционирования после длительного нахождения арматуры в закрытом или открытом положении.
Ремонтопригодность, позволяющая производить замену быстроизнашиваемых деталей без вырезки арматуры из трубопровода.
Работоспособность деталей в условиях частых пусков и остановов оборудования; простота и удобство в обслуживании, обеспечение гарантированного числа циклов открытия-закрытия при рабочих параметрах.

К предохранительной арматуре предъявляются особые требования, основными из которых являются следующие:

Клапан обратный поворотный при достижении максимально допустимого давления должен безотказно открываться и пропускать рабочую среду в требуемом количестве.
При срабатывании клапан должен работать устойчиво без вибраций.
Клапан должен закрываться при снижении давления.
Клапан в закрытом состоянии при рабочем давлении должен обеспечить требуемую степень герметичности.

Запорная арматура должна обладать:

минимальным гидравлическим сопротивлением;
необходимой герметичностью в затворе;
легкостью рабочего хода.

Регулирующая арматура должна:

обеспечивать необходимую пропускную характеристику и точность регулирования;
выполнять в случае необходимости функции запорной арматуры по герметичности затвора;
иметь проточную часть, стойкую к эрозионному износу;
излучать уровень шума не более 85 дБ на расстоянии не более 1 м;
не создавать вибрацию примыкающего трубопровода.

Материалы корпусов и крышек арматуры следует выбирать на основе прочностных свойств сталей при рабочих температурах.

Материалы уплотнительных поверхностей должны быть устойчивы против коррозии в среде воды и пара, противостоять эрозионному воздействию протекающей среды, что особенно важно для регулирующей арматуры, детали проточной части которой работают в условиях больших скоростей потока среды. Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию. Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию

Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию.

Выпускаемая заводами арматура должна соответствовать нормам, приведенным в Правилах Ростехнадзора.

Гарантийный срок эксплуатации трубопроводной арматуры устанавливается в соответствии с ТУ завода-изготовителя (но не более 24 месяцев со дня ввода изделий в эксплуатацию и не более 36 месяцев со дня пересечения границы РФ для экспортных поставок).
