Как устроена канализация в городе

Полезные советы

При устройстве небольшой локальной канализационой сети, например, в частном доме или на приусадебном участке, нужно соблюдать все рекомендации для построения большой городской канализации. То есть, правильно укладывать трубы, вовремя их обслуживать, а отстойник лучше всего выполнить в виде септика – современной ёмкости для сбора нечистот с полезными бактериями в нём.

Эти бактерии способны осветлять сточную воду, делая её однородной и без запаха. Такую жидкость, потом проще удалять специальным насосом. Фекальная канализация построенная для одного дома, мало отличается от большой городской системы, поэтому требует к себе серьёзного инженерного отношения.

• Google +
• Telegram
• WhatsApp
• Viber

Особенности проектирования очистных сооружений хозяйственно бытовой канализации

«Тонкости» проектирования локальных очистных сооружений хозяйственно-бытовой канализации кроются, прежде всего, в 3-х основных областях:

• Правильном расположении очистных сооружений на генеральном плане объекта;
• Получении разрешительной документации и согласований гос.органов;
• Конструктивном исполнении, соответствующем типу объекта, его местоположению и особенностям работы.

Очистные сооружения (даже для хозяйственно-бытовых сточных вод) — экологически «агрессивный» объект, и законодательно обязан иметь санитарно-защитные зоны и отдельную,  обустроенную территорию.

В связи с этим есть также ряд законодательных ограничений на расположение относительное расположение ЛОС и других инфраструктурных объектов, например Водозаборных узлов (ВЗУ). Эти меры предусмотрены для исключения попадания фекального стока, например, в водяные скважины даже в случае серьезной аварии на очистных сооружениях.

«Посадку» очистных сооружений хозяйственно-бытовых сточных вод на генеральный план объекта следует делать одновременно и согласованно с «посадкой», например, ВЗУ (Водо-заборного узла), т. к. эти объекты налагают ограничения на относительное положение друг-друга. Выполнять эту работу должны специалисты, знающие, как минимум, нормативную базу по санитарно-защитным зонам. В противном случае может оказаться, что выбранные места расположения инфраструктуры неприемлемы с точки зрения законодательства и экспертиза не даст положительного заключения на проект, что не позволит получить разрешение на строительство, или, что хуже, приведет к конфликту с надзорными органами на уже построенном объекте.

Также необходимо, сообразуясь с рельефом и окружением объекта, выбрать и согласовать точку сброса (желательно не слишком удаленную от очистных, и позволяющую производить сброс самотеком — иначе потребуются затраты на создание выпускного коллектора с канализационной насосной станцией (КНС), поворотными колодцами и т.п.).

Помимо ограничений на относительное расположение ЛОС и ВЗУ, создание санитарных зон и близости приемлемой точки сброса, следует также располагать ЛОС на максимальном удалении от жилых построек и сообразовываться с розой ветров: правильно построенные и корректно эксплуатируемые очистные сооружения не создают запахов, но никто не застрахован от технических сбоев, особенно в начальный этап заселения жилой застройки, когда фактические условия на объекте неблагоприятны для работы очистных: людей живет мало, проходит много ремонтов помещений (и, не смотря на все увещевания, в бытовую канализацию смываются строительные отходы и большие количества бытовой и строительной химии), служба эксплуатации еще не имеет опыта работа на данном конкретном оборудовании, или попросту еще не сформирована. Например, ни один застройщик жилой недвижимости не заинтересован в распугивании потенциальных покупателей на объекте неприятным запахом с еще не вышедших на стационарный режим очистных сооружений.

Наша организация старается максимально «страховать» наших Заказчиков на данном этапе жизненного цикла объекта, помогая Заказчику поддерживать ЛОС в рабочем состоянии и без запаха, несмотря на тяжелые условия работы очистных сооружений хозяйственно-бытовой канализации в этот период.

Для решения задачи «безболезненной» эксплуатации очистных сооружений в переходных режимах, важным фактором является проектная компоновка системы. Кроме самых маленьких сооружений, ЛОС следует выполнять в несколько параллельных линий, чтобы иметь возможность вводить сооружения в эксплуатацию в несколько очередей, по мере роста заселенности объекта и увеличения нагрузки на очистные.

Такое решение также создает резервирование, возможность ремонта отдельных линий без остановки всех сооружений, и (!) возможность увеличения мощности очистных при расширении застройки территории без повторных затрат времени и денег на согласования и перепроектирование (что актуально на ряде объектов жилой застройки, застраиваемых и сдаваемых очередями, а также на развивающихся промышленных предприятиях, вводящих в эксплуатацию новые корпуса и линии). В этом случае проект выполняется на максимальную мощность, с запасом, а реально строиться только часть сооружений необходимой в данный момент мощности, что позволяет не производить лишние капитальные затраты на начальном этапе строительста.

Характеристики

Перед септиками напорного типа самотек имеет несколько преимуществ:

• Устройство самотечной канализации достаточно простое, поэтому монтажные работы не требуют специальных знаний и навыков.
• Не нужно монтировать дополнительные напорные установки.
• В качестве исходного материала для изготовления септика применяется пластик, для которого характерна невысокая цена.
• Очистка выполняется без подключения к сети электропитания.
• При правильной укладке происходит самоочищение внутренних стенок трубопровода.
• При эксплуатации не требуется специальное обслуживание.

Из недостатков самотечной системы значение имеет необходимость создания уклона, что требует сильного заглубления накопительного колодца. Кроме того  в системе используются трубы большого диаметра, что может усложнить прокладку трубных изделий.

Промышленная очистка и отвод стоков К3

Канализация К3, используемая для вывода отходов промышленного производства, называется производственной. В отличие от бытовой, содержит и необходимые очистные сооружения. Все технологические стоки можно разделить на две группы: слабозагрязненные, не требующие очистки, и загрязненные, которые нельзя сбрасывать в водоемы без предварительной очистки.

Схема канализации k3

Так как технологические отходы могут иметь различные включения, обусловленные видом производства, то в них могут содержаться соли тяжелых металлов, фенолы, отравляющие вещества и др. Наличие таких включений обуславливает использование различной структуры инженерных коммуникаций. Такая структура может состоять из:

• Сантехнических приемников для стоков.
• Отводных конструкций индустриальных строений.
• Очистных сооружений.
• Перекачивающей насосной установки.
• Выпуска в коммунальную сеть.

Типовая схема канализации К3

Особое внимание при организации этого вида водоотведения уделяется очистным сооружениям. В зависимости от степени, вида загрязнений, могут использоваться целые блоки, отдельные элементы

Очистка сточных вод регламентируется нормативными техническими документами.

Проверка стоков на содержание вредных веществ и определение допустимой концентрации регламентируется требованиями ГОСТ.

Система канализации – сложный комплекс инженерного оборудования, включающая кроме сантехнических приборов мощные насосные установки и современные очистительные устройства. Правильно устроенные водопровод и отведение стоков улучшают экологическую ситуацию населенных пунктов.

Предыдущие статьи Следующие статьи

• 26.06.2016.


  Допустимые расстояния между водопроводом и канализацией в частном доме

• 26.06.2016.


  Все про автономную канализацию Sani: принцип работы, цены, монтаж и установка

• 20.06.2016.


  Автономная канализация Росток

• 14.05.2016.

Схема устройства

Типы канализационных насосных станций отличаются друг от друга по конструкции, но независимо от модификации, их основными элементами являются насос и герметичный резервуар, в котором собираются отходы. Резервуар, оборудованный канализационной насосной станцией, может быть изготовлен из бетона, пластика или металла. Задача насоса, которым оснащена канализационная насосная станция, — поднять сточные воды до заданного уровня, после чего они откачиваются к резервуару-накопителю. После заполнения резервуара сточные воды откачиваются из него и транспортируются к месту их утилизации.

Часто конструктивная схема бытовой канализационной насосной станции включает два насоса, второй из которых является резервным, используемым в случае выхода из строя основного насоса. Канализационные насосные станции для промышленных и муниципальных предприятий с большими объемами сточных вод всегда оснащаются несколькими насосами. Насосное оборудование для канализационных насосных станций может быть различных типов. Поэтому большинство бытовых насосных станций оснащены насосами-измельчителями, которые перемалывают фекалии и другие включения, содержащиеся в сточных водах. Такие насосы не используются в промышленных канализационных насосных станциях, поскольку попадание твердых частиц из промышленных стоков в измельчитель может привести к выходу насоса из строя.

Мини-КНС с насосами, подключенными непосредственно к унитазу, часто устанавливаются в частных домах. Такая эстетически оформленная канализационная насосная станция (настоящая мини-система, оснащенная насосом с режущим механизмом и баком небольшого объема) обычно устанавливается непосредственно в туалете.

Стандартные модели канализационных насосных станций оснащаются полимерными резервуарами, которые закапываются в землю, при этом горловина такого резервуара для насосной станции находится на поверхности, что облегчает плановый осмотр, обслуживание и ремонт емкости при необходимости. Горловина резервуара перед началом работы насосной станции закрывается крышкой, которая может быть изготовлена из пластика или металла. Подключение такого резервуара к канализационной сети, по которой в него поступают сточные воды, осуществляется с помощью патрубков. Для обеспечения равномерного поступления сточных вод в резервуар, в его конструкцию входит специальный отбойник, а для исключения турбулентности жидкой среды в данном случае используется вихревая стенка.

Канализационные насосные станции для частных домов оснащены контрольными устройствами и автоматическими механизмами управления. Дополнительными элементами для насосных станций являются:

• источник, обеспечивающий резервное электропитание устройств, входящих в состав канализационной насосной станции;
• манометры, датчики давления и запорные устройства;
• устройства, обеспечивающие очистку насосов и соединительных труб.

Реализация насосных станций возможна с использованием погружных, сухих и многосекционных насосов.

Как устроена фекальная канализация в г. Москва

Современная фекальная канализация в Москве является сложнейшей инженерной системой, от работы которой зависит экологическое благополучие всего города. Она служит для отвода хозяйственно-бытовых и коммунальных стоков, которые впоследствии проходят полный цикл очистки. Главными техническими характеристиками московской фекальной канализации являются:

• общая протяженность трубопроводов — около 8179 км;
• суммарная проектная производительность — 6,345 млн м3/сутки;
• диаметр каналов, труб и коллекторов — от 12,5 см до 4,5 м;
• протяженность самотечных трубопроводов — 227,8 км;
• длина напорных трубопроводов — 74,8 км;
• количество насосных станций — 49;
• количество очистных сооружений — 17.

Рельеф местности обуславливает направление трубопроводов в южную и юго-восточную части города, а очищенные сточные воды отводятся в р. Москва и ее притоки. Фекальные стоки фильтруются на трех очистных сооружениях:

• Люберецкое;
• Курьяновское;
• Южнобутовское.

Большинство инженерных систем были спроектированы во второй половине прошлого века. Сегодня выполняется их реконструкция и усовершенствование — для этого создана целевая правительственная программа.

Проектирование и строительство ЛОС в компании «ПРОФ-Водоочистка»

Наша компания успешно проектирует и выполняет работы по монтажу ЛОС различного назначения. Конструкции, которые мы производим и собираем:

• ливневые системы, для очищения воды с осадками, талых стоков;
• хозяйственно-бытовые сооружения для очистки;
• промышленные и производственные ЛОС, предназначенные для самых различных отраслей промышленности, в том числе, и пищевой, молочной и мясной;

Все конструкции представляют собой надежные сооружения, полностью отвечающие техническим требованиям к ЛОС промышленного и бытового масштаба.

Почему стоит доверить строительство ЛОС нам

Компания «ПРОФ-Водоочистка» является одним из ведущих Краснодарских производителей ЛОС. Предлагаемые нами конструкции имеют существенные преимущества, к которым относятся:

• внедрение новых современных технологий, в числе которых биореактор высокой окислительной мощности, технология гальванохимической очистки, высшие водные растения и т.п.;
• высокая эффективность очистных, которая достигается за счет профессионально подобранных и спроектированных этапов очистки и применяемых материалов;
• возможность монтировать оборудование в день доставки и его простота за счёт полной готовности очистных, а также продуманности монтажных элементов;
• наши конструкции производится в сжатые сроки, поэтому не придется долго ждать монтаж и установку;
• гарантия бесперебойной службы, на некоторые элементы — до 50 лет;
• компактность размещения и низкие инвестиции
• низкие эксплуатационные затраты;
• легкость обслуживания и монтажа.

Наши технологии нашли широкое применение в очистке локальных хозяйственно-бытовых, промышленных и ливневых очистных сооружениях. Применяемые технологии позволяют произвести очистку до норм сброса в водоем рыбохозяйственного назначения, а также при необходимости их повторного использования, что является значительным отличием от традиционных схем очистки.

Размеры

Типичный размер канализационной трубы (чугунной или полимерной – не имеет значения) составляет 5-11 см. Но это не значит, что на этом освоенные промышленностью габариты заканчиваются. Трубы, рассчитанные на эксплуатацию без напора, могут иметь размер 5, 9 либо 11 см, при этом полимерная стенка имеет толщину 0,32 см. По длине канализационные трубы варьируются от 50 до 800 см. Это позволяет практически для любого случая подобрать идеальное решение.

Иначе обстоят дела с безнапорными элементами. Для них характерен больший разброс типовых размеров – минимальный 6,3, а максимальный – 31,5 см. Наиболее востребованными форматами оказываются трубы на 10 и 11 см, несколько реже покупают трубные детали на 7,5 см. Уменьшенные варианты нужны, чтобы отводить стоки от ванн и кабин для душа. Труба на 20 и 30 см даже в крупном коттедже избыточна, ее место – на промышленном предприятии.

Подключение к канализации в городе частного дома

Людям интересно, как работает канализация в городе, и куда сливается городская канализация. Канализация в городе обычно обустраивается, начиная с жилых квартир и административных построек. Все стоки, кроме атмосферных, попадают в отводы соответствующих этажей и в результате оказываются в общем стояке. Стояк в нижней своей точке соединен с выводной трубой, которая подсоединена к первому канализационному колодцу, установленному в соответствии со всеми правилами.

К колодцам подсоединяются трубы, осуществляющие дальнейшую очистку стоков. При необходимости колодцы можно отключать поодиночке, и канализация продолжит работу. Трубопроводы стандартных конструкций выполняются из труб разных диаметров: например, отвод воды от сантехники может осуществляться 50-мм трубами, а дойдя до стояка, диаметр трубы будет увеличен до 110 мм. В дальнейшем трубопровод расширяется и дальше, в зависимости от назначения и особенностей конструкции.

Так, железобетонные канализационные трубы большого диаметра могут использоваться только вне здания, а вот изделия из чугуна или полимеров способны работать в домах. При необходимости обеспечения хороших эстетических качеств могут применяться трубы из стекла или керамики. Для обустройства коллекторов чаще всего используется железобетон или пластик.

Общая классификация систем канализации сточных вод

Канализацию классифицируют по нескольким видам, в зависимости от поставленных перед водоотведением задач, а также степени и характеру загрязнения стоков.

Прием сточных вод в систему канализации дождевой (ливневой) осуществляется после дождя и таяния снега. В производственно-дождевую канализацию сбрасывают незагрязненные производственными отходами стоки.

Бытовая система канализации сточных вод принимает и выводит стоки одноименного названия – бытовые.

Через производственную канализационную сеть транспортируется только загрязненная техническая вода с промышленных предприятий. Это автономная сеть водоотведения.

Производственно-бытовая сеть осуществляет прием сточных вод в систему канализации от бытовых и производственных источников. Такие коммуникации устанавливаются в том случае, если они не нарушают работу сети и очистных сооружений.

Систему канализации сточных вод, по которой транспортируют все категории сливов, именуют общесплавной. По единой, общесплавной, канализационной системе бытовые, промышленные и дождевые стоки выводятся за жилые районы для их очистки до нормативных показателей.

Раздельными называют системы, при которых дождевые и допустимо загрязненные воды с промышленных предприятий отводятся по самостоятельной системе водоотведения, а бытовые и загрязненные производственные стоки – по другому коллектору или нескольким сетям.

Раздельная система канализации бывает полной и неполной.

Полная раздельная система включает две и более независимые системы канализации сточных вод, по каждой из которых транспортируется лишь конкретный вид стоков:

• сеть исключительно для дождевых или производствен­но-дождевых вод;
• сеть для отвода бытовых и частично загрязненных технических вод, разрешенных к спуску в бытовую канализацию;
• сеть, по которой отводят производственные воды, степень загрязненности которых не позволяет их транспортировать совместно с бытовыми.

Неполной раздельной называют систему канализации сточных вод, предназначенную только для крайне загрязненных производственных и бытовых вод.

Атмосферные воды при такой си­стеме самотеком спускаются в естественный водоем или овраг по склонам и кюветам, по канавам и тальвегам.

Как разновидность общесплавной и раздельной системы существуют полураздельная и комбинированная система канализации сточных вод.

Полураздельная система канализации представляет собой комплекс раздельной канализационной системы с одним главным (перехватывающим) коллектором. Его назначение – транспортировать на очистные сооружения бытовые, производственные, талые стоки, а также воды, образованные после мытья улиц и особо загрязненные атмосферные воды.

Комбинированные системы канализации являются совокупностью общесплавной и раздельной канализационных систем. Их образование объясняется ростом городов, имеющих общесплавную систему канализации. Учитывая частичную загруженность общесплавной канализации (в отсутствие осадков она не задействована), ее соединяли с бытовой и производственной канализационной сетью от новостроек. А атмосферные воды стали выводить напрямую без очистки в природные водоемы с помощью самостоятельных ливневых коллекторов.

Так образовалась комбинированная канализационная система, при которой одни районы города сохранили общесплавную систему, другие оборудовали раздельной системой, третьи — неполной раздельной системой.

Причины засорения и способы устранения

Хозяйственно-фекальная канализация — это очень сложная система, но и она способна дать сбой. Выражается он в засоре труб на любом участке сети. Происходит это по ряду причин:

1. Изначально неправильно установлены трубы, а именно – под стыки горизонтально идущих труб, были подставлены кирпичи. В результате стык просел и нормальный ток сточных вод прекратился. Устраняется данная проблема путём восстановления нормального соединения труб. Под стык монтируется нормальная ровная подставка их бетона.
2. Проседание грунта под уложенными горизонтально трубами. В этом случае происходит засор в местах сильного изгиба ранее ровной трассы трубы. Для устранения проблемы определяется место неровной укладки и под ним восстанавливается нормальный уровень грунта.
3. Излом или возникновение шероховатости в лотках коллекторных колодцев. Мелкий мусор и фекалии, застревают на неровностях, создавая заторы для воды. Решение проблемы – ремонт лотка или замена его разрушенного сегмента.
4. Неверный расчёт уклона горизонтальной трубы. Если он слишком маленький, то поток воды и фекальных масс будет медленным, в результате произойдёт затор. Для устранения проблемы трубы или лотки перекладываются с учётом угла наклона не меньше 2 градусов.

Перед ремонтом любого участка канализации сначала устраняется засор с помощью длинной стальной проволоки или специального троса. Обязательно перекрывается повреждённый участок. И только после этого начинаются ремонтные работы.

Применение фекальных насосов в частном доме

Владельцам частных загородных домов, так или иначе, приходится заниматься очисткой канализационной системы на участке. Это можно сделать, вызвав специальную службу с ассенизаторской машиной, но стоит такая операция весьма недешево, поэтому многие предпочитают решать проблему выкачивания самостоятельно.

Откачивание загрязненных вод может быть выполнено двумя типами агрегатов – дренажными или фекальными.

Различие между ними, на первый взгляд, кажется незначительным, но оно принципиально важно. Первые из них предназначены для перекачивания сильно загрязненных сред, включающих в себя различные твердые предметы размером до 5 сантиметров

Чтобы они не попадали внутрь устройства, на входном отверстии помпы устанавливается металлическая сетка.

Для устранения этой проблемы на фекальных моделях насосов  для канализации в частных домах устанавливается измельчитель.

Таким образом, дренажные насосы для канализации в частных домах практически не применяются.

Канализация загородного дома внутренняя разводка

Внутренняя канализация, как в общем-то и наружная, монтируется достаточно просто – не побоюсь даже сравнить эту работу со сборкой детского конструктора. Единственное, что здесь потребуется, так это подрезать по размеру трубы, вставлять в их раструбы резиновые уплотнители и, смазав их специальной пастой на основе силикона, соединять. Другой вопрос, как соединять трубы, вернее сказать не как, а по какой схеме? Здесь уж придется включить все свое воображение и вооружиться теорией, любезно предоставленной нашим сайтом.

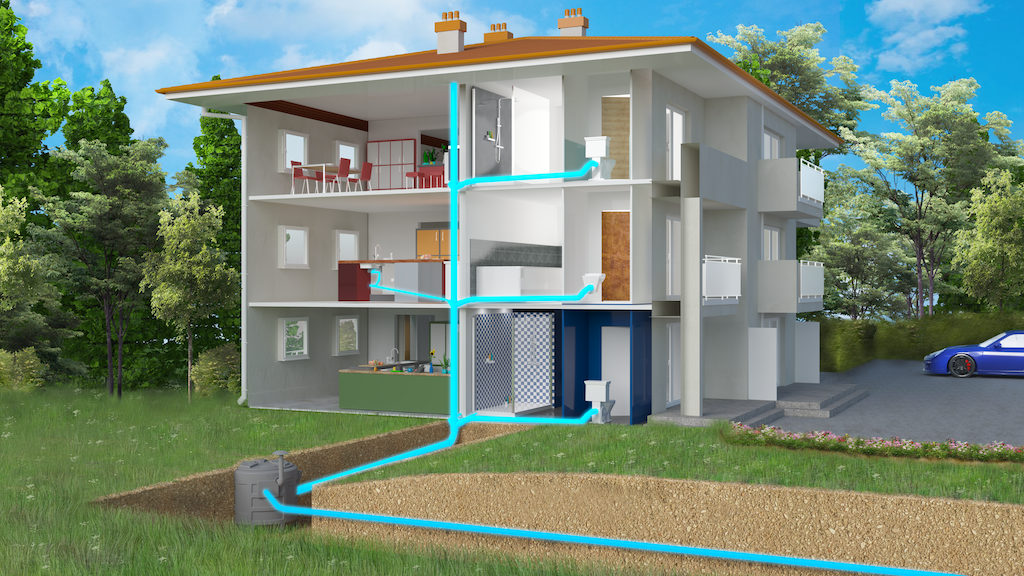

Система канализации в частном доме

Для начала разберемся с материалами. Как правило, канализационный конструктор состоит из следующих частей.

1. Трубы. Кроме того, что они могут быть разного диаметра (32мм, 50мм и 100мм), они еще различаются по длине – как правило, это 300мм, 500мм, 1000мм и 2000мм. Слепо покупать все подряд не стоит – следует понимать, что чем длиннее труба, тем она дороже стоит. В то же время, если собирать канализацию из коротких труб, то это обойдется еще дороже. Длину используемых труб придется рассчитать исходя из схемы, согласно которой будет собираться автономная канализация частного дома.
2. Тройники. Здесь все просто – они устанавливаются практически на каждом сантехническом приборе. Исключением являются только оконечные тройники, стоящие первыми по ходу тока сточных вод. Тройники бывают разные: прямые, косые и переходные. Лучше использовать косые тройники, так как они реже забиваются благодаря плавному изгибу.
3. Повороты. Применяются для изменения направления водосточной магистрали. Система канализации в частном доме предусматривает использование поворотов как под 90˚, так и под 45˚. Опять же, вместо одного поворота под 90˚ лучше использовать два под 45˚.
4. Воздушный клапан. В принципе, можно заменить фановой трубой, которая удаляет неприятный запах канализации в частном доме и улучшает работу системы в целом. Предпочтение лучше отдать именно фановой трубе – ее диаметр должен составлять 100мм. Она монтируется стояком через тройник – установить ее нужно поближе к унитазу, что улучшит его работу. Воздушный клапан также лучше поставить ближе к унитазу.

Кроме всего прочего, понадобится крепление для труб и, возможно, переходники с большего на меньший диаметр.

Теперь о тонкостях сборки. Начать нужно с того, что сразу сделать выпуск из дома. В заранее продуманном месте (в стене, ниже уровня пола около 0,5м) нужно пробить отверстие на улицу. Предварительно нужно будет прокопать траншею для укладки уличной канализации и подвести ее к месту, где вы планируете устроить . Следует помнить про глубину промерзания почвы – чтобы канализация в доме, сделанная своими руками, нормально функционировала зимой, траншею нужно прокопать на глубину не менее 600мм в самой верхней ее точке (возле выхода труб из дома).

Монтаж канализации в частном доме

Движемся дальше, возвращаемся в дом и продолжаем монтаж канализации в частном доме. От ввода до прокладываем трубу диаметром 100мм – в обязательном порядке все повороты выполняем отводами под 45˚. Не забываем про фановую трубу или воздушный клапан, для их установки понадобится предусмотреть тройник. После унитаза можно устанавливать переходник на трубу диаметром 50 и остальную разводку прокладывать трубой меньшего калибра.

Очень важным моментом является соблюдение уклона – он необходим для организации естественного стока отработанной воды. Чем чревато отсутствие уклона или так называемый контруклон? В лучшем случае она будет плохо работать, а в худшем уже спустя месяц. Оптимальным уклоном, при котором канализация нормально функционирует, является отклонение от уровня горизонта на полтора–два сантиметра на метр длины трубопровода.
