Греющий кабель для канализационных труб: монтаж внутри саморегулирующего провода обогрева

Особенности и преимущества кабельной продукции постоянной мощности

  • высокая гибкость конструкции, обеспечивающая возможность сгибания в любую сторону;
  • наличие изоляции ПТФЭ, гарантирующей защиту хрупких элементов от механических повреждений;
  • высокая мощность нагревания;
  • способность противостоять негативному воздействию предельных температур (200-260 градусов).

При изготовлении греющих кабелей эксперты применяют зональные параллельно идущие элементы с навитыми вокруг них токоведущими жилами. Промежуток между их точками контакта является определяющим при измерении зоны обогрева. Благодаря параллельной конструкции изделие можно нарезать и кольцевать для максимального удобства монтажа. На сайте https://elix.ru/greyushhij-kabel/raychem/fmt-and-fht/20fmt2-ct-(1244-006058) кабельные изделия постоянной мощности можно приобрести в разных вариантах исполнения. Они отличаются способностью выдерживать пропарку, влияние температур, достигающих 260 градусов.

Как закрепить греющий кабель поверх трубы?

При монтаже греющего кабеля снаружи трубопровода следят за тем, чтобы во время эксплуатации не происходило механического повреждения внешней оболочки (перетирания, сжатия, перехода через острые края, растяжения). Электрокабель плотно прикрепляют к трубе с помощью алюминиевой липкой ленты. Строго запрещено использовать вместо алюминиевого скотча пластиковую ленту.

Сначала закрепляют кабель на металлической трубе с помощью отдельных отрезков алюминиевого скотча, расположенных на расстоянии 30 см друг от друга. Затем поверх кабеля пускают тот же алюминиевый скотч по всей длине, чем обеспечивают:

  • отсутствие прямого контакта с материалом теплоизоляции;
  • прочность крепления к поверхности трубы;
  • большую площадь теплоотвода.

Пластиковую трубу рекомендуют перед монтажом нагревательного кабеля оклеивать алюминиевой фольгой или липкой лентой. Это обеспечит равномерность распределения тепла по всей площади поверхности трубы.

Затем, тем же алюминиевым скотчем прикрепляют к трубе муфту, соединяющую нагревательную секцию с подводящим проводом, снабженным вилкой. Датчик терморегулятора располагают на равном расстоянии от проходящих линий кабеля, закрепляя алюминиевой липкой лентой.

Монтаж греющего кабеля внутри трубы

При прокладке трубопровода необходимо предусмотреть участок для установки нагревательного элемента. Как правило, в конце секции устанавливается тройник, а кабель устанавливается в один из его выходов с помощью специального уплотнительного устройства — сальника, который должен быть в комплекте.

Для установки греющего кабеля внутри трубы устройство должно соответствовать определенным критериям:

  • -Изделие не должно выделять вредных компонентов.
  • Он также должен обладать высокой степенью электрозащиты
  • .Герметичная конструкция.

Для монтажа внутри трубы, необходимо приобрести специальный кабель, который можно использовать в таких условиях —  со специальной изоляцией и круглым сечением. В комплект должны входить — резьбовые втулки и шайбы с коническим или цилиндрическим резиновым уплотнением между ними.

  1. Перед прокладкой кабеля необходимо сразу же установить все втулки и шайбы на кабель в требуемом порядке в соответствии с инструкцией, и только после этого подключить «холодные» провода.
  2. Затем кабель очень аккуратно вставляется в корпус трубы на нужную длину.
  3. Необходимо следить за тем, чтобы таким образом нагревались только прямые участки труб или с минимальными изгибами, которые не будут препятствовать свободному прохождению кабеля.
  4. Ни в коем случае не прокладывайте кабель через клапаны, краны, задвижки или соединительные секции.
  5. После установки кабеля на место узел сальника полностью закрепляется болтами и зажимается для предотвращения утечки в системе водоснабжения.

Монтаж нагревательного изделия

Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:

  1. Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
  2. Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.

Рассмотрим каждый из способов монтажа более подробно.

Внутренний монтаж

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.

Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.

К недостаткам данной методики утепления стоит отнести следующее:

  • Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
  • Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
  • Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
  • На длинных участках монтаж выполнить довольно сложно.
  • С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

Наружный монтаж

Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой

Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.

Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

  1. Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
  2. Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

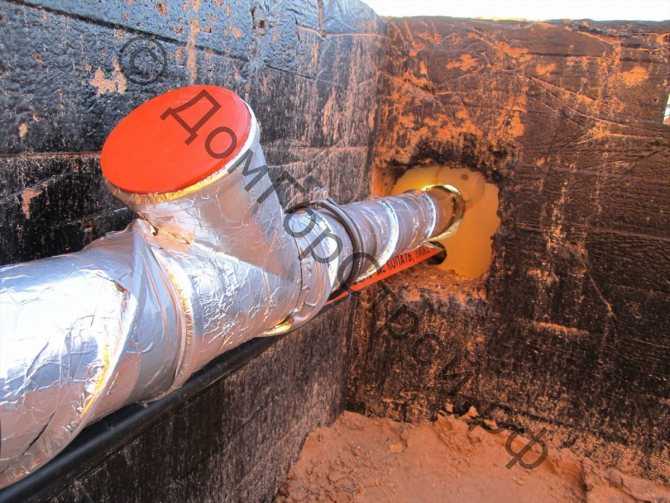

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.

Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии. В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится

В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.

Цели применения

Использование греющего кабеля для обогрева трубопроводных систем может быть оправдано в следующих ситуациях:

  • Большая глубина промерзания почвы. Если земля промерзает более чем на 4-6 метров, монтаж трубопровода ниже этого уровня может оказаться весьма трудозатратным мероприятием.
  • Сложные типы грунтов. Скальные породы на участке, где предполагается прокладка канализации.

Разумеется, обо всех этих явлениях стоит говорить лишь применительно к регионам, в которых отмечается периодическое или постоянное наличие отрицательных температур воздуха, способных спровоцировать повреждение канализации.

Стоит отметить, что использование внутреннего греющего кабеля для систем канализации не лишено некоторых недостатков.

Так, из-за наличия дополнительного элемента, уменьшается пропускная способность трубопровода. Также, возрастает риск образования засоров и ухудшаются показатели герметичности, поскольку приходится дополнительно монтировать тройник. Для протяжённых канализационных систем такой вариант может оказаться неоправданно дорогим.

А вот для частных подворий, где эксплуатируются канализационные системы достаточно большого сечения и малой протяжённости, внутренний кабель подойдёт как нельзя лучше.

Для систем канализации на основе поливинилхлоридных, бетонных или асбестоцементных труб, внутренний обогрев трубопровода может и вовсе оказаться единственно доступным. Эти материалы обладают очень малой теплопроводностью, поэтому эффективно прогреть их снаружи очень сложно.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики — саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Совет 1. Определяем, для каких целей используется

Сложности при проведении

Существует стереотип, что использование проводника нерационально. Монтаж и последующая эксплуатация настолько дороги, что не окупают себя. Не всегда владелец дома может выкопать траншею нужной глубины от 1.5 метра. Какие приводятся аргументы?

  • Во-первых, для траншеи необходима специализированная техника. Лопатой очень тяжело физически ее выкопать.
  • Можно наткнуться на твердые породы. Тогда работа руками и лопатой становится бесполезной.
  • Для заболоченной местности будет всегда актуальна проблема затопления коммуникаций.
  • В регионах многолетней мерзлоты коммуникации так или иначе будут промерзать.
  • Место ввода трубы и кабеля в дом защитить невозможно на 100%.
  • При обнаружении локальных проблем проще смонтировать провод вовнутрь трубы, чем проводить полноценные работы по демонтажу.

И все же отметим, что использование греющего кабеля бывает жизненно необходимым, несмотря на кажущиеся сложности.

Три направления использования

  1. Для строений частного характера. Обогреваются системы водоснабжения и канализация. Используется для кровли. Монтируется в точках образования льда. Кровля в зимний период останется сухая. Является основой системы «теплый пол».
  2. Коммерческое назначение. Применяется для обогрева трубопровода и системы пожаротушения.
  3. Промышленность. Используется для работы в опасных условиях. Монтируется для обогрева резервуаров, большой емкости, и разнообразных жидкостей. Это может быть: продукты нефтяной промышленности, химические вещества и т.д.

Выбор греющего кабеля для канализации

Под теплоизоляцию для наружного обогрева бытового трубопровода мы рекомендуем применяют саморегулирующийся греющий кабель без оплетки (экрана), мощностью 10/26/24/30 Вт/м. Кабель продается в готовых комплектах (с уже смонтированным питающим проводом и евро-вилкой для подключения к сети), либо на отрез – в бухтах.

Мощность греющего кабеля для обогрева канализации

Необходимая мощность для поддержания положительной температуры жидкости в трубе рассчитывается по таблице. В ней дан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды:

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ ° С)

По представленной таблице производятся расчеты мощности греющего кабеля как внутрь так и снаружи трубопровода.

Например:Канализационная труба ø159мм, утепленный теплоизоляционным материалом 50мм, при минимальной Т окружающей среды -15°С и необходимой температуре +5°С получаем разницу 20°С, по таблице данное значение мощности (с запасом) составит 16 Вт/м.

Для обогрева труб бытовой канализации применяют низкотемпературный греющий кабель, рабочая температура которого не превышает 65°С. Максимальная температура воздействия кабеля не превышает 85°С. Это условие необходимо соблюдать для безопасной эксплуатации самого трубопровода (в особенности это касается пластиковых труб), так и сохранности теплоизоляционного материала. Нарушение температурного режима работы кабеля может привести к аварийным ситуациям и выходу из строя системы.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

  • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
  • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

  • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
  • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

  • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
  • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Как подключить греющий кабель внутри и снаружи коммуникаций

Закрепление проводки поверх трубы возможно только в процессе прокладки сетей. Если сети уже находятся под толщей грунта, подумайте, стоит ли тратиться на раскопки или лучше использовать второй, внутренний вариант.

Наружный монтаж

При наружном расположении греющего провода крепление происходит при помощи алюминиевого скотча. Он не только прочно прижмёт кабель к трубе, но и выступит в качестве дополнительного теплоизолятора.

В угловых поворотах трубы провод располагают по наружному краю, чтобы не перегибать жилы

Есть несколько вариантов намотки, рассмотрим их подробнее:

Вариант намотки Изображение Особенности
Спираль Такой вариант расположения провода подходит для районов с суровым северным климатом. Шаг витка шнура составляет пять сантиметров или больше. В этом случае, рассчитывая длину провода, нужно умножить длину трубы на 1.7.
Змейка Такой тип намотки тоже потребует дополнительной длины шнура, примерно на 1.4 раза больше длины трубы. Змейка не будет сама держаться на поверхности, её нужно закрепить скотчем.
Продольное расположение Это самый простой, но наименее эффективный способ. Шнур прокладывается вдоль трубы и равен её длине.

На узловых соединениях используются следующие типы намотки:

Типы намотки

1 из 4

Следует с особой ответственностью подойти к установке терморегулятора для греющего кабеля. От этого элемента системы будет напрямую зависеть её эффективность. Место монтажа нужно проклеить изолирующим скотчем, как на схеме:

Закрепление датчика при помощи стяжек и скотча

Прокладка обогревателя внутри трубы оправдана, если коммуникации установлены ранее и нет возможности извлечь их для наружной обработки. У такого метода обогрева есть свои нюансы, которые придётся учитывать:

  • внутренний просвет труб уменьшится;
  • могут появиться засоры из-за нарастания налёта на кабеле;
  • установка шнура возможна только на прямых трубах или коммуникациях с малым изгибом.

При всех сложностях, у внутреннего типа прокладки есть и преимущества: простой способ монтажа и низкое энергопотребление.

Последовательность прокладки греющего кабеля для водопровода внутри трубы

Фото Описание
На провод надевается сальник и сгоны
В необходимом месте производится монтаж тройника для ввода кабеля в систему
Кабель проталкивается до места, которое наиболее подвержено воздействию низких температур
Сальник закрепляется и изолируется.

Завершающий этап – подключение и теплоизоляция

Важный этап установки подогрева труб – подключение кабеля к электросети. Прежде всего, необходимо с помощью термоусадки защитить концы жилы от влаги. Как соединить концы провода смотрите в видеосюжете:

Watch this video on YouTube

Чтобы устройство работало без перебоев, следует подсоединить терморегулятор и УЗО.

После подключения к сети необходимо установить надежную теплоизоляцию. Для этих целей потребуются полиуретановые утеплители, разрезанные вдоль. Ими оборачивают водопроводную и канализационную сеть.

Слой утепляющего материала должен быть не менее двух сантиметров

Утепляем трубы канализации в частном доме, а также водопровода или отопления своими руками? На улице и в доме +

На сегодняшний день очень популярным является проживание в собственном загородном доме или коттедже. Достоинствами отдельного проживания выступает возможность оригинально обустроить каркасный дом, возвести его по собственному проектному плану, и по своему усмотрению сделать ландшафтный современный дизайн.

В данном жилье особое внимание стоит обратить на правильное устройство канализации и водопроводной системы. Ниже мы рассмотрим более подробно, как утепляют канализационные трубы в частном доме

По своему усмотрению вы можете либо своими руками провести трубы канализации, либо купить готовую специальную очистную станцию воды. Но нужно учесть, что также немало важным будет позаботиться и о трубопроводе в целом. Для более эффективной работы канализации в каркасном доме, стоит качественно поработать над утеплением канализационных труб.

Утепление канализационных труб своими руками нужно проводить в таких регионах, в которых часто бывают пониженные температуры, из-за которых может замерзнуть почва.

Именно поэтому в целях предупреждения неприятных ситуаций, стоит позаботиться о надежном и качественном утеплении канализационных труб. Для хорошей работы канализационной системы, необходимы будут сооружения для бытовых стоков.

Можно утеплить трубы в момент их установки. В северных регионах, как правило, используют для канализации полипропиленовые трубы. Они достаточно прочные и способны выдержать пониженные температуры.

Ниже рассмотрим несколько методов утепления канализационных труб

Схема прокладки

1) Прокладывать трубопровод ниже уровня промерзания грунта; т.е. прокладка трубопровода идет на расстоянии 10 см от слоя промерзания грунта. Данный способ достаточно трудоемок и стоимость строительства существенно увеличится. Помимо этого, стоит учитывать, что при возникновении аварийной ситуации, придется раскапывать целую траншею, а после устранения неполадок снова ее закапывать. Данный вариант скорее подойдет для людей, имеющих у себя на участке специальную технику или экскаватор;

2) Применять электрокабели; данный вариант предполагает прокладку кабелей внутрь трубы, который будет закреплен на внешней поверхности всего трубопровода. Для проведения таких работ необходимо подготовить траншею с глубиной не менее 0,5 м. Обычно, выход канализационных труб в каркасном доме базируется на небольшой глубине, для этого можно применить два метода:

  1.  основной базовый участок труб устанавливать глубоко;
  2. утеплить канализационную систему на выходе прокладкой греющего кабеля.

Такой подход позволит утеплить трубу под землей, не принимая во внимание погодные условия. Но и у второго варианта есть свои минусы:

  •  высокая стоимость кабелей;
  • для работы такой системы необходима будет электроэнергия, а это приведет к увеличению затрат;
  • для поддержания тепла, вокруг труб необходимо будет установить кожух из рубероида;

Потребуется непрерывная и постоянная подача электричества!

3) Использовать всевозможные теплоизоляционные материалы. Данный вариант считается наиболее проверенным и надежным. При таком методе необходимо утеплить трубы дома специальными материалами – паклей либо минеральной ватой.

Утепление канализационных труб своими руками из пакли будет работать в течение долгих лет, а если укладку обработать специальной масляной краской – то еще дольше. Более эффективно и надежно утеплять канализационные трубы минеральной ватой.

Для этого нужно применять материал толщиной не менее 5 см. Не забывайте, что минеральная вата требует дополнительной обработки гидроизоляционным специальным составом или кожухом из рубероида.

Как утеплить трубы на улице

Утепление водопроводной трубы

Водопровод в каркасном доме стал неотъемлемой частью нашего повседневного быта. Без данной коммуникации в доме будет не комфортно. Но для большинства жителей каркасных домов существует некоторая проблема в зимний период – это замерзание воды в трубах водопровода. Чтобы избежать данной неприятности необходимо лучше утеплить трубу и защитить от мороза специальными материалами.

При выборе утепления обычными материалами (минеральная вата или пенопласт), укладку необходимо выполнять ниже слоя промерзания грунта. Слой теплоизоляционного материала укладывается определенной толщиной, которую рекомендует поставщик.

Важный момент, при установке трубопровода — его необходимо уложить в специальный короб. Благодаря этому, получится дополнительная защита, и теплоизоляционный материал будет служить дольше.

Промышленные системы

Как уже говорилось выше, особенность двужильного нагревательного кабеля состоит в минимально создаваемом электромагнитном поле, что является основным критерием применяемости в местах постоянного пребывания людей.

В тех случаях, когда резистивный кабель эксплуатируется в системах антиобледенения крыш промышленных предприятий, снеготаяния подъездных путей, а также в системах теплоаккумуляционного обогрева госучреждений, детских школьных и дошкольных заведений, т.е. в тех случаях, когда во время его работы в непосредственной близости нет людей, применяется одножильный нагревательный кабель. Его преимущество в симметричном температурном поле на поверхности оболочки и невысокая стоимость.

Дополнительным фактором являются жесткие условия эксплуатации систем антиобледенения: летом температура на поверхности крыш может достигать +80 °С, а зимой опускаться до -50 °С. Системы снеготаяния могут быть уложены под асфальт, температура укладки которого достигает 165 °С, а асфальтоукладчики создают огромное усилие прессования еще не застывшего дорожного покрытия.

Для эксплуатации при низких температурах окружающей среды в составе систем снеготаяния и антиобледенения предназначен, например, одножильный усиленный Woks-Arm, мощностью 30 Вт/м (рис. 7). Материал оболочки этого кабеля предназначен для работы при температуре 125⁰С, выдерживает воздействие 150 °С в течение 240 часов и 165 °С в течение 180 минут без потери механических и диэлектрических свойств. Сталемедная оплетка 4 (рис. 8) выполняет функцию «легкой брони», не позволяя разорваться кабелю под собственным весом, что делает его самонесущим в системах антиобледенения. Она предотвращает разрывы изделия, уложенного прямо в асфальт, поскольку при его укладке создаются высокие усилия сдвига. Кабель без брони, независимо от термической стойкости его оболочки, сразу в асфальт класть нельзя. Кроме всего сказанного, такая оплетка выполняет функции жилы заземления и экрана электромагнитного поля.

Рис. 8. Конструкция одножильного НК: 1 – нагревательная жила; 2 – первичный слой изоляции; 3 – вторичный слой изоляции; 4 – усиленная сталемедная оплетка; 5 – термостойкая оболочка, стойкая к УФ

Одножильная конструкция применяется и для обогрева почвы, где рекомендуется использовать НК с оболочкой из полиэтилена. Данный материал имеет невысокую максимальную температуру эксплуатации – всего 90°С, но этого достаточно для обогрева почвы. Работая в мокрой среде, полиэтилен не поглощает влагу как ПВХ. Любая оболочка, кроме силикона и полиэтилена, поглощает влагу из почвы и сопротивление изоляции со временем падает, что вызывает срабатывание устройства защитного отключения (УЗО). Кроме того, оболочка должна эффективно противостоять постоянному воздействию всевозможных органических веществ – в основном кислот и щелочей, входящих в состав удобрений.

Рекомендованная удельная мощность НК для систем отопления почвы составляет 18 Вт/м, что не вызывает ее пересушку.

Выводы

Существует 8 факторов, которые оказывают решающее влияние на конструкцию:

  1. Необходимость перемещения НК в процессе эксплуатации;
  2. Условия укладки;
  3. Влажность;
  4. Кислотность окружающей среды;
  5. Температура;
  6. Воздействие УФ-лучей;
  7. Время нахождения людей вблизи включенного;
  8. Величина механических нагрузок при укладке и в процессе эксплуатации.

Основной вывод, который можно сделать – изготовить универсальный нагревательный кабель невозможно. Можно лишь постараться воплотить в каждой отдельной конструкции максимальное количество технических характеристик, которые не исключают друг друга.

У всех производителей есть отличия в номенклатуре сопротивлений, характеристиках применяемых изоляционных материалов, количестве и материале греющих жил, исполнении экрана. Каждая из этих конструкций создавалась для решения определенного круга задач, и хорошо с ними справляется.

Проблемы возникают при попытках использовать нагревательный кабель не по назначению.

Просмотрено: 7 726

Виды греющего кабеля

Нагревательные кабели делятся на саморегулирующиеся и резистивные, в зависимости от того, с какой схемой тепловыделения мы имеем дело.

Рассмотрим особенности каждого вида:

  1. Резистивные обогревательные кабели:
    • Подразделяются на зональные и линейные. Когда ток проходит по нагревательным жилам, линейные модели выделяют тепло.
    • Они могут быть одножильными и двужильными, то есть иметь в составе несколько жил спиральной или линейной формы.
    • Следует отметить, что резистивные кабели запрещено резать, чтобы получить необходимую длину.
  1. Саморегулирующиеся нагревательные кабели:
    • По своей конструкции схожи с резистивными, отличие заключается в отсутствии изолирующего покрытия.
    • Тепловыделение на различных участках кабеля может изменяться, поскольку при повышении температуры сопротивление полимера возрастает, снижая тепловыделение. Это и есть эффект саморегулирования, который исключает возможность перегорания или перегрева системы.
    • Данный вид кабелей, в отличие от резистивных, можно резать на части длиной от 20-ти см до нескольких метров.

Принцип действия саморегулирующегося кабеля

Совет 3. Если требуется резистивный греющий кабель

Одножильный

Данные проводники подразделяются на одно- и двухжильные. Каждая жила покрыта изоляцией, сверху – экраном и оплеткой.

  1. Подводка питания к 2-м концам.
  2. Во время эксплуатации создается сильное магнитное поле, в котором нельзя долго находиться без вреда для здоровья.

Двужильный

Одна жила проводит ток, а вторая служит нагревателем. Соответственно, не нужно подводить питание к обоим концам. Это делает процесс монтажа в несколько раз проще.

Особенности:

  1. Высокие показатели мощности.
  2. Гибкость.
  3. Относительно не высокая стоимость.
  4. Высокие эксплуатационные показатели. При правильном монтаже служит не один десяток лет.

5 отрицательных характеристик

  1. Строго указанная длина. Резистивный кабель изготавливается установленного метража. ГОСТы запрещают самостоятельно укорачивать, так как сопротивление увеличивается обратно пропорционально длине. В результате этого нарушается работоспособность и уменьшается срок службы проводника.
  2. Не рекомендуется прокладывать в местах, где наблюдается большое скопление грязи. Нельзя допускать перекрещивания и образование петель из самого себя. В этих случаях материал выходит из строя.
  3. Невозможность выполнения локального ремонта. Кабель не режется, соответственно, при появлении дефекта нужно будет производить замену целиком.
  4. Постоянные показатели теплоотдачи на всей длине материала. В данном случае может происходить перегрев на отдельных участках.
  5. Обязательно применение терморегулятора. Это необходимо для регулировки уровня нагрева. В связи с этим, эксплуатация в ограниченных пространствах становится проблематичной.

Существует более совершенный вариант резистивного кабеля – зональный. Основным преимуществом считается деление проводника на небольшие зоны. Благодаря этому есть возможность укорачивать при необходимости и проводить локальный ремонт. Цена выше стандартного варианта. При выполнении работ применяются датчики температуры. При эксплуатации требуется следить, чтобы вокруг не накапливалась грязь.

Укладывать или нет

Чтобы понять, есть ли необходимость в использовании греющего провода, следует исходить из нескольких параметров:

  • глубина размещения труб водопровода и канализации. В ситуациях, когда трубы размещаются выше уровня промерзания грунта, выполнять монтаж кабеля очень желательно, причем по всей длине. Следует иметь в виду, что для различных территорий нашей страны глубина промерзания почвы может иметь различные значения. Так в Калининграде этот уровень соответствует 70 см, а для Челябинска – 190.
  • регион проживания. Эта характеристика также может повлиять на решение о том, нужен ли греющий провод. В регионах с более морозным климатом чаще происходят аварийные ситуации, отсюда можно сделать вывод, что системы водоснабжения следует защитить при помощи подобного приспособления. Если же трубы размещаются на значительную глубину, то можно ограничиться лишь утеплением определенных участков трубы. Больше остальных в системе водоснабжения и канализации подвержены те фрагменты, которые располагаются ближе всего к поверхности земли. Обычно это участки, проложенные рядом с домом.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
