Саморегулирующийся кабель для труб от компании «тепловые системы»: системы теплообогрева «под ключ»

Роль тепловой изоляции в системах электрообогрева

В состав систем электрообогрева трубопроводов и резервуаров как необходимый элемент входят теплоизолирующие конструкции.

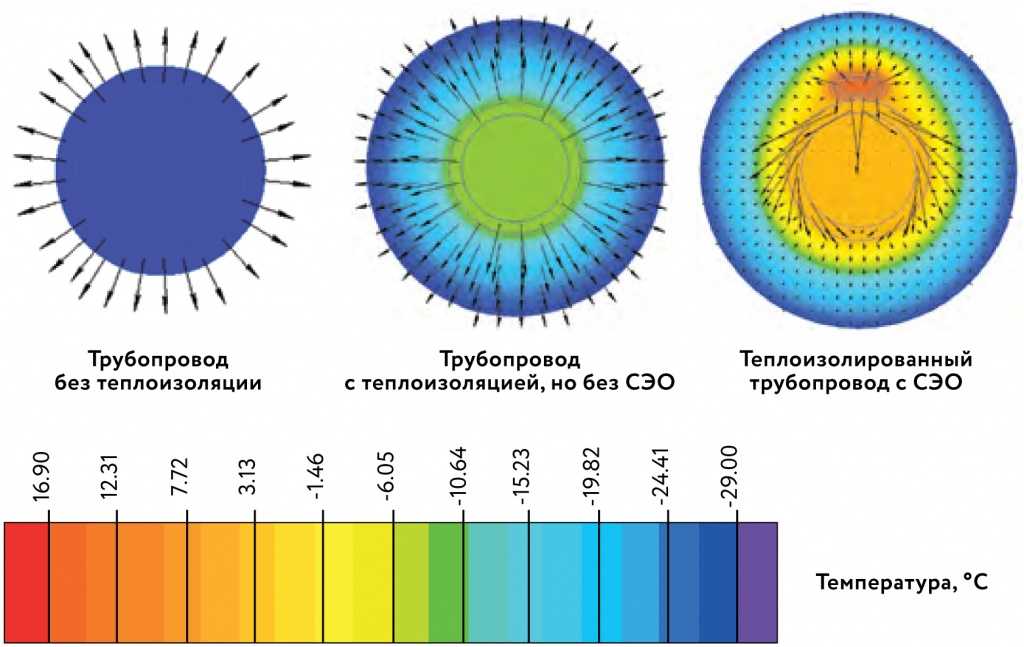

Рис.2. Тепловое поле трубопровода при различных исполнениях.

Тепловая изоляция является неотъемлемым элементом системы электрообогрева наряду с подсистемами обогрева, питания, управления и диспетчеризации трубопроводов, резервуаров и другого оборудования, определяет техническую возможность и экономическую эффективность реализации различных процессов.

Применение одной только теплоизоляции для решения задач поддержания и стабилизации необходимой температуры объекта для обеспечения нормального протекания технологического процесса недостаточно. Только комплексное решение, учитывающее взаимное влияние нагревательного элемента, являющегося источником тепла, и тепловой изоляции, сохраняющей тепло, обеспечивает наибольшую эффективность системы электрообогрева.

На сегодняшний день невозможно представить себе технологическую установку или промышленный комплекс, в которых не применялась бы тепловая изоляция вместе с системой электрообогрева. В современном мире системы электрического обогрева нашли широкое применение на всех этапах добычи, транспортировки и переработки углеводородного сырья, а также в других отраслях промышленности и строительства, в энергетике и на морских платформах.

ГК «ССТ» предлагает своим заказчикам не только широкую номенклатуру высококачественных нагревательных кабелей, но и современные теплоизоляционные материалы. Совершенствуя год за годом инженерные решения, предлагая комплексные проекты по системам электрообогрева и теплоизоляции ГК «ССТ» создала мульти-бренд теплоизоляционных материалов InWarm INSULATION, объединивший в себе различные современные и эффективные теплоизоляционные материалы, позволяющий решить любую задачу по тепловой изоляции объектов.

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность 5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии. Но, расход электроэнергии для подогрева в данном случае будет ощутимым

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Смотреть видео

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Виды греющего кабеля

В настоящее время существует несколько видов термокабелей, которые отличаются конструкцией, характеристикой и сферой применения. Для обогрева труб в частных домах используют два вида:

Резистивные. Эти изделия состоят из одного или двух стальных жил, которые изолируются специальным материалом. На изоляционный слой для защиты от внешних повреждений наносится экранизирующая оплетка, которая в дополнение служит в качестве заземления проводов.
Саморегулирующие. Такие кабеля состоят из двух металлических жил, которые расположены в разделяющей саморегулирующей матрице. Сверху этого полупроводника наложены: внутренний слой изоляции и экранирующая оплетка. Для защиты от внешней среды и ультрафиолетовых лучей, вся конструкция помещена в полимерную оболочку.

Если рассмотреть конструкцию двух изделий, можно увидеть, что саморегулирующие провода выполнены более сложно, соответственно их цена будет выше, чем у резистивных проводов. Но и по качествам обогрева и срокам эксплуатации саморегулирующие кабеля превосходят своего аналога.

После того, как оттолкнувшись от этих характеристик, будет выбран термопровод, можно будет приступить к расчетам его длины.

Технологические характеристики кабеля

Саморегулирующий провод, производится несколькими моделями, которые имеют свои особенности. Поэтому при выборе модели, нужно учитывать соответствуют ли ее технологические характеристики с областью применения.

Мощность кабеля

Мощность провода может быть разной. Это зависит от видов модели. В среднем минимальная мощность на 1 кв.м. составляет – 5 Вт., максимальная – 150 Вт. Но, не стоит забывать, чем выше мощность, тем больше потребление электроэнергии. Поэтому при выборе кабеля стоит учитывать климат региона проживания. Для жителей северных областей рекомендуется использовать кабеля высокой мощности. Для южных регионов достаточно будет смонтировать кабель малой мощности, иначе теплоотдача будет та же, а затраты на потребление электроэнергии возрастут.

Температура кабеля

Еще одной исходной точкой при выборе кабеля является его рабочая температура. По уровню нагрева они делятся на три вида:

низкотемпературные – 65 °С;
среднетемпературные — 120 °С;
высокотемпературные — 240 °С.

Для защиты водопровода достаточно будет выбрать саморегулирующий кабель с малой мощностью и температурой. Для других целей, мощностью не менее 25 Вт, и температурой от 120 °С.

Монтаж кабельной системы обогрева

Наиболее распространенным способом является обмотка резервуара греющим кабелем. Это наиболее универсальный для любой среды и простой в монтаже способ. Для закрепления кабеля на корпусе сосуда используется несколько методов:

сварка;
хомуты;
сетка.

Посредством сварки к корпусу емкости приделывают скобы или штыри, к которым крепится монтажная лента, фиксирующая сам кабель.

Применение хомутов означает, что вся емкость опоясывается ими с определенным шагом. К этим хомутам крепится монтажная лента. Этот способ применим для резервуаров небольшого диаметра или для трубы.

Если закрепить кабель решено с помощью сетки, то ее натягивают по всей поверхности. После этого, как и в предыдущих случаях, монтажной лентой закрепляют сам провод. Этот метод позволяет распределить обогревающие элементы по всей поверхности емкости, что особенно эффективно, если она заполнена доверху.

После того как кабель закреплен, на конструкцию укладывают теплоизолирующий материал и кожух для его защиты от влаги.

Подбор кабеля

При выборе кабеля обычно используется саморегулируемое изделие мощностью от 16 до 40 Вт/м. Конкретный выбор зависит от параметров объекта. В качестве примера можно рассмотреть свойства нагревательных кабелей TSL и TSA.

Для обоих видов кабеля доступны варианты исполнения оболочки из полиолефина (подходят для слабых неорганических сред) и фторполимера (оптимальны для органических коррозионных жидкостей).

Тепловой режим – очень важный параметр для хранения некоторых продуктов. Установив кабельный обогрев резервуаров, можно достаточно просто решить эту проблему так, чтобы отслеживание и поддержание рабочей температуры выполнялось в автоматическом режиме.

Обогрев водопроводных систем с помощью электричества

Системы обогрева водопроводоа с помощью греющего кабеля — наиболее простой и эффективный способ из всех известных. Электрический ток повышает температуру трубопровода с помощью кабелей,, размещенных внутри или снаружи труб и выделяет тепло.

Монтаж греющего кабеля — простая и быстрая процедура, позволяющая поддержать температуру рабочей среды выше нуля. При этом вода внутри труб не замерзает, сохраняя тробопроводы от разрыва. Но греющий кабель требует дополнительного уровня защиты обогревающей системы.

В настоящее время для защиты систем трубопроводов самыми эффективными являются резистивный и саморегулирующийся кабели.

Саморегулирующийся нагревательный низкотемпературный кабель TSA
Узнать больше

Саморегулирующийся нагревательный низкотемпературный кабель TSL
Узнать больше

Резистивный нагревательный кабель TS-RS
Узнать больше

Резистивный нагревательный кабель TS-RD
Узнать больше

Температура постоянна по всей длине кабеля
Выделение тепла происходит постоянно и для экономии электроэнергии такие системы обогрева должны комплектоваться датчикам температуры и терморегуляторами, включающими и отключающими систему по необходимости

Саморегулирующийся кабель более экономичен, хоть и стоит дороже. Полупроводниковая матрица вырабатывает тепло, количество которого может быть разным на разных участках водопроводной системы. Этот вид кабеля является самым экономичным и потребляет минимальное количество электроэнергии, не требуя дополнительной аппаратуры. При повышении температуры окружающей среды он снижает количество вырабатываемого тепла и наоборот.

Среди плюсов саморегулирующихся систем можно перечислить:

Более экономный расход электроэнергии
Обогрев распределяется по температурным зонам, холодные участки обогреваются сильнее
Самая эффективная система обогрева трубопроводов
Можно использовать участки греющего кабеля на отрез

Недостаток у этого обогревающего кабеля, пожалуй, только один: более высокая цена по сравнению с резистивным. Но она с лихвой компенсируется уже в первый год эксплуатации, а срок службы саморегулирующего кабеля составляет несколько десятков лет/

Основное назначение нагревательных кабелей

Выбирая способ обогрева трубы, стоит помнить о выполнении системой следующих функций:

Препятствовать замерзанию жидкости и образованию конденсата в трубах. Эта задача актуальна и в холодное время года при необходимости защиты от замерзания, и в условиях теплого климата, как способ, предотвращающий чрезмерное загустение продуктов.
Компенсировать потери тепла

Важность этой функции отмечается в случаях, когда требуется совпадение температуры входящей и выходящей рабочей среды. В этой ситуации обогрев возмещает отдачу тепла трубой, а также разогревает трубу до технологической температуры в случае непредвиденной остановки.
Технологический обогрев

Потребность в этой функции возникает при необходимости поддержания в трубе определенной температуры протекающего процесса. Однако, если в результате наблюдается поглощение тепла, то система должна иметь определенный запас мощности.
Стартовый разогрев. Система должна разогревать рабочую среду в активном участке трубопровода и обеспечивать оптимальные условия для ее транспортировки в других местах.

Использование саморегулирующихся кабелей во многом упрощает составление проектов и расчетов системы, существенно повышает ее надежность, увеличивает эксплуатационный период и снижает расходы на электроэнергию.

Мощность и длина кабеля устанавливается в соответствии с расчетами, которые определяют потери тепла трубы. На тепловые потери оказывают влияние следующие параметры:

Размер трубопровода.
разновидность теплоизоляционного материала и его толщина.
Температурные значения окружающей среды.
Температура, которая необходима для поддержания жидкости.

Теплоизоляция трубопроводов выполняется при помощи следующих материалов:

Пенополиуретаном.
Вспененным полиэтиленом.
Минеральной ватой.
Другими рулонными утеплителями.

Надежный кабельный обогрев от компании «Тепловые системы»

«Тепловые системы» – российский изготовитель с многолетним опытом работы в области разработки и производства систем промышленного обогрева. В каталоге компании вы найдете несколько вариантов решения проблемы промерзания водопроводных труб.

Саморегулирующийся кабель – автоматически подстраивается под температуру окружающей среды, обеспечивая необходимую интенсивность теплоотдачи. Не требует выносного терморегулятора и может работать 24 часа в сутки без риска перегрева. Оптимален для труб с длиной до 20 метров.
Резистивный кабель – заметно дешевле предыдущего варианта, хотя несколько сложнее в монтаже и требует установки термостата.
Кабель в минеральной изоляции – изделие, предназначенное не просто защищать трубопровод от промерзания, но и поддерживать достаточно высокую рабочую температуру переносимой жидкости. Такой вариант обогрева для водопроводных сетей используется нечасто.

В каталоге производителя представлены модели кабелей, предназначенных для укладки снаружи (вдоль, «змейкой» или по спирали) или внутри трубы. Второй вариант подходит даже для магистралей с питьевой водой или технической жидкостью с умеренной химической активностью

При выборе кабеля важно учесть специфику объекта, на котором он будет использоваться, и большое количество индивидуальных факторов. От правильности этих расчетов зависит эффективность системы и срок ее эксплуатации

Специалисты компании тепловые системы готовы помочь в подборе кабеля и решении всех сопутствующих вопросов.

Техническое обслуживание «под ключ»

Организация обогрева водопроводной трубы на производстве, различных технических, промышленных объектах является сложным с технологической точки зрения процессом. Учитываются температурные колебания на протяжении года, климатическая зона, условия эксплуатации и т.д. Компания «Тепловые системы» разработала и использует уникальное программное обеспечение, позволяющее произвести точные расчеты в предельно короткие сроки. Это позволяет быстро, точно подобрать разновидность, мощность кабеля, избежать проблем с эксплуатацией системы в будущем и не переплатить в настоящем. Чтобы сэкономить время и деньги клиента, компания предлагает комплексное обслуживание:

расчет параметров и подбор кабеля собственного производства;
подбор технологического и монтажного оборудования;
создание проекта обогрева;
проведения установка системы;
оказание сервисных услуг в дальнейшем.

Выгоды сотрудничества для крупных заказчиков

Среди клиентов и партнеров компании «Тепловые системы» – большое количество крупных предприятий, государственных структур. Это стало возможным за счет неоспоримых выгод, которые обеспечивает подобное сотрудничество.

Собственные производственные мощности. Бренд «Тепловые системы» выпускает большое разнообразие греющих кабелей по собственным технологиям. Гарантия качества, налаженная до автоматизма логистическая система поставок, постоянное наличие продукции на складе, минимальные расценки – вот основные преимущества прямого сотрудничества с изготовителем.
Эффективное импортозамещение. Компания обеспечивает качественное продукцией отечественные предприятия, которые имеют ограничение на использование зарубежных материалов. Одновременно в процессе доля импортного сырья составляет не более 9%.
Большой ассортимент. В каталоге компании вы найдете продукцию, предназначенную для эксплуатации в разных климатических зонах, под разной нагрузкой. Это позволяет подобрать оптимальный вариант для любого объекта.
Выгодная стоимость. Цена нагревательного кабеля для водопровода снаружи трубы и сопутствующих материалов ниже, чем на импортные изделия с аналогичными характеристиками.

Обращаясь к специалистам компании «Тепловые системы», вы получаете наиболее привлекательное соотношение качества и стоимости, выполнение работ «под ключ», последующее обслуживание греющего кабеля. Оптимизируйте расходы предприятия на обеспечение водоснабжения, пользуясь услугами профессионалов. Свяжитесь с менеджером компании «Тепловые системы» для обсуждения вопросов сотрудничества.

Теплоизоляционные материалы InWarm

Рис.3. Теплоизоляционные материалы InWarm.

На сегодняшний день, для оказания услуг самого высокого класса и полного удовлетворения потребностей заказчика по обеспечению стабильной работы промышленных и архитектурно-строительных объектов, в марку InWarm входят три основных типа теплоизоляционных материалов InWarm Wool, InWarm Flex, InWarm Foam, а также термоэкранирующие мембраны Reform Industrial, выполненные на основе синтактной пены (рис. 3).

Покрытие Reform способно в тонком слое (2-4 мм) позволяет снижать плотность тепловых потоков, эффективно смещать точку росы (температуру, при которой конденсируется влага из воздуха) в сторону увеличения, отражать ультрафиолетовое излучение. Эти свойства позволяют материалу стать барьером между теплом и холодом.

Термоэкранирующие мембраны (ТЭМ) используются как в качестве дополнительного материала, предохраняющего оборудование, трубопроводы от коррозии, так и в качестве материала, усиливающего свойства теплоизоляционных систем.

Каждый теплоизоляционный материал обладает своими свойствами и характеристиками, определяющими его область применения.

На рис. 4 показана диаграмма температур применения различных теплоизоляционных материалов.

От технических свойств теплоизоляционного материала напрямую зависят параметры системы электрообогрева, ее конфигурация и энергопотребление. Выбор оптимальной толщины тепловой изоляции одновременно подразумевает и оптимизацию конфигурации системы электрического обогрева и является важнейшей задачей при проектировании.

С увеличением толщины теплоизоляции увеличивается ее расход (рис.5) и капитальные затраты на сам материал и на его монтаж. Одновременно снижается мощность системы обогрева, что дает снижение капитальных затрат на систему питания и, главным образом, уменьшаются эксплуатационные расходы на электроэнергию.

Для конкретного случая необходимо выполнить целый ряд расчетов, чтобы найти наиболее оптимальное и эффективное решение.

Проектирование любой системы электрообогрева это многофакторная задача. Выбор марки и необходимого количества нагревательного кабеля начинается с проведения теплотехнического расчета, для выполнения которого требуются сведения о типе обогреваемого объекта и его конструктивных особенностях, о характеристиках и конструкции теплоизоляции, а также понимание технологического режима и параметров перекачиваемого продукта.

Мы являемся специалистами в области проектирования как СЭО, так и теплоизоляции, и всегда можем порекомендовать заказчику тип и параметры теплоизоляционного покрытия, наиболее оптимальные для решения конкретной поставленной задачи.

Повышение давления рабочей среды в трубопроводе

Величина давления воды в водопроводных системах отличается для многоэтажных и частных домов. Для защиты трубопроводов от низких температур и предотвращения образования ледяных пробок, используется повышение давления рабочей среды внутри труб почти в 2 раза. Но такая технология требует установки специального дорогостоящего оборудования, что эффективно только для коммунальных систем и не подходит владельцам частных домов, поскольку пластиковые трубы имеют свои ограничения рабочего давления и может просто произойти разрыв коммуникаций, что надолго выведет всю систему из строя.

Обогрев промышленных трубопроводов

Компания «Теплокабель-М» приглашает к сотрудничеству предприятия, в производственной деятельности которых используются магистральные или технологические трубопроводы, требующие поддержания стабильной температуры. Мы выполняем установку «под ключ» систем обогрева на основе саморегулирующегося электрокабеля. При проектировании и монтаже нами учитываются все особенности производства клиента. Профессионально спроектированная и установленная обогревательная система продлит срок службы вашего оборудования и обеспечит его бесперебойную работу.

Многие предприятия промышленности в процессе производства применяют различные по свойству и составу жидкие вещества, которые транспортируются по трубопроводам. Это в первую очередь относится к предприятиям нефтеперерабатывающей, пищевой, химической, фармацевтической и многих других отраслей промышленности. Трубопроводы такого назначения относятся к промышленным. Как на магистральных, так и на технологических трубопроводах могут возникать сбои в работе, если свойства (например, вязкость) транспортируемой среды изменяется. Чтобы этого не происходило, температура трубопровода должна поддерживаться в определенном диапазоне.

Применение искусственного обогрева промышленных трубопроводов обеспечивает:

поддержание температуры транспортируемого вещества,
разогрев продукта при транспортировке,
компенсацию теплопотерь.

Искусственный обогрев может производиться несколькими разными способами. Наиболее эффективное решение сегодня — это применение систем обогрева, использующих саморегулирующийся кабель. Использование таких кабелей существенно упрощает проектирование и монтаж системы, увеличивает ее надежность и срок службы.

Что входит в состав обогревательных систем

Саморегулирующийся кабель и крепежные материалы к нему,
система контроля и управления (датчики, термостаты, контроллеры),
система питания (силовые и контрольные кабели, распределительные устройства).

Компания «Теплокабель» осуществляет:

проектирование систем электрообогрева промышленных трубопроводов,
подбор и поставку необходимого оборудования и материалов,
монтаж и пуско-наладочные работы,
гарантийное и постгарантийное обслуживание кабельных обогревательных систем.

Проектирование системы

На этапе проектирования выполняются расчеты мощности и пусковых токов для всех участков, разрабатывается архитектура системы, куда входят: электрические и монтажные схемы подвода и распределения электропитания, расположение нагревательной ленты на трубопроводах, размещение датчиков системы управления.

При проектировании учитываются:

температурные и влажностные характеристики окружающей среды,
характеристики трубопровода (конструкция, материал, размеры, расположение),
вид и толщина теплоизоляции,
физические и химические свойства продукта, транспортируемого трубопроводом.

Качественный профессионально разработанный проект существенно увеличит срок службы системы и убережет от непредвиденных и неоправданных расходов при монтаже и эксплуатации.
