Водосток для плоской кровли: специфика сооружения внутреннего и наружного вариантов

Разновидности

Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:

  • Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.

    Отличия самотечной и сифонной водосточной системы

  • Сифонная. Водосток, работающий по принципу сифона, отличается от самотечного большей производительностью. Сифонная водосточная система полностью заполняется осадками, благодаря чему в ней от водоприемной воронки и до выхода в канализацию образуется водный столб. Если в стояке уровень жидкости понижается, то в воронке создается зона разрежения, засасывающая влагу с поверхности крыши. Цена установки водостока такого типа выше за счет стоимость специальных воронок со стабилизаторами потока. Чтобы работа была эффективной, следует выполнить расчет, а также подобрать качественный материал. Преимущество этой конструкции в том, что при быстром передвижении воды каждый узел водостока самоочищается, в независимости от того, какой материал использовался.

Водоприемная воронка с стабилизатором потока для сифонного водостока

Водосток плоской кровли

Плоская крыша всегда имеет небольшой уклон. У неэксплуатируемые рулонных и мастичных кровель он равен 1 — 6° (1.5 — 10%). Эксплуатируемые и инверсионные крыши имеют уклон 1 — 2° (1.5 — 3%).

Существуют три способа отвода осадков с плоской кровли:

  • Неорганизованный. Как и для скатной крыши, здесь есть ограничения, — для зданий не выше двух этажей с выносом карниза более 60 см от фасада. Эффективный водоотвод возможен на небольших по площади плоских кровлях с уклоном не менее 3°.

  • Организованный наружный. Сбор осадков и отвод талой воды с поверхности кровли происходит за счет разуклонки от центра или центральной оси крыши к ее краям, где установлены водосборные воронки. Далее вода транспортируется по водосточной трубе, закрепленной к фасаду.

    Другой вариант устройства — общий уклон крыши к водосборному желобу с воронкой и водосточной трубой. Чтобы избежать ледяных заторов при отводе талой воды зимой, часть крыши, примыкающей к воронке, а также сама воронка и водосточная труба, должны быть оснащены греющим кабелем.

  • Организованный внутренний. Сбор осадков происходит за счет разуклонки плоской кровли от краев внутрь, где в самых нижних точках поверхности вмонтированы водосборные воронки. Воронки на кровле должны располагаться равномерно. Далее вода транспортируется по трубам, проложенным внутри здания.

    Схема внутренней транспортировки может быть выполнена по гравитационной (классической) или гравитационно-вакуумной схеме. На плоских крышах с холодным чердаком или в конструкциях с вентилируемыми внутренними каналами водосборные воронки и холодные участки внутренних труб должны иметь собственную теплоизоляцию и электрический подогрев.

Эстетика или практичность?

Стандартная водосточная система выполняет утилитарную функцию – отводит воду со скатной крыши дома подальше от его стен и фундамента

Обычно ее эстетической функции не придают большого значения, но это не значит, что это – неважно

Вот почему современный рынок предлагает полностью укомплектованные водосточные системы, элементы которых можно легко соединять с друг другом. Такие желоба и трубы выпускается полукруглые, трапециевидные, полуэллиптические, коробчатые (еще их называют прямоугольным) или квадратными, и даже имитирующие форму карниза.

Самые популярные в России – желоба полукруглого сечения, отвернутые внутрь или наружу. Причем такие края еще служат ребрами жесткости, что повышает механическую способность элементов к нагрузкам. А вот эллиптическая форма отличается хорошей пропускной способностью, и незаменима для крыш большой площади. В любом случае прогадать с профилем водостока достаточно сложно, но не стоит забывать о том, что правильно подобранная форма желобов по-своему дополняет эстетическую привлекательность дома.

А как выбрать водосток для скатной крыши не только эстетичный и приятной глазу формы, но и максимально практичный, расскажет это видео:

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента
Описание и особенности установки

Кронштейны

Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

Водосточные желоба

Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

Повороты желобов

Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители

Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

Воронки для сбора воды

Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы

Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

Колена и тройники для водосточных труб

Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.

Хомуты для фиксации водосточных труб

Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

Водоотводящие трубы

Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

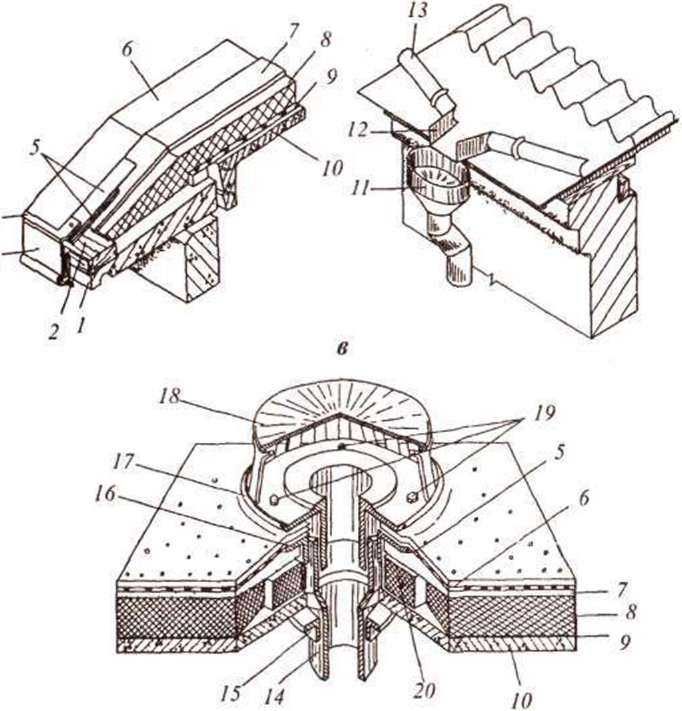

Устройство наружного водостока

Самостоятельная установка водосточной системы: что нужно знать

Заниматься созданием эффективной водосточной системы стоит на этапе проектирования всего здания, так как необходимо рассчитать площадь скатной кровли и соответственно – пропускную возможность системы. Также обязательно нужно запроектировать способ крепления водосточного желоба к карнизу дома: к лобовой доске, к стропилам или крепление по кровле.

Водосточная система ТехноНИКОЛЬ имеет 4 возможных варианта крепления желоба к карнизу и 2 варианта крепления трубы к стене. Плюс, на этом этапе удобно решить вопрос отвода воды из водосточной системы, например, в специальные накопители для полива огорода и цветников.

Желоб металлической водосточной системы

Типы водосточных воронок ↑

Один из основных элементов водосточной системы плоской крыши это водосборник или воронка.

Внутренние устройства по стоку осадков кардинально отличаются от традиционных использующихся при установке на скатных типах кровельных конструкций. Это обусловлено точечным расположением воронки, а также затруднительной очисткой от засоров. С учетом таких условий для установки на плоских крышах фитинги подбираются по следующим критериям.

  • В соответствии с пропускной способностью. Измерение параметра осуществляется возможностью отвода максимального объема за определенный отрезок времени. Обычно пропускная способность зависит от диаметра воронки.
  • Способам крепления к гидроизоляции. Подобные устройства представлены универсальными обжимными конструкциями, или же воронками с фартуками из гидроизолирующего материала (рубероида, ПВХ и прочих).
  • По конструктивным особенностям. Бывают одно- и двух составными, причем второй вариант предпочтительней для плоских крыш с возможностью подвижек (деревянные невентилируемые типы кровельного пирога). Также водосборные воронки бывают одно- или двухуровневые. Использование их диктуется расположением гидроизоляционного слоя. Если он уложен непосредственно на верх пирога, то монтируют одноуровневые воронки, при монтаже гидроизоляции внутри под балластом или теплоизолятором – двухуровневые.

Преимущества плоской крыши

В теплых странах прямая горизонтальная кровля часто не только имела защитные свойства, но и решала функциональные задачи. Место использовалось как сушилка для продуктов питания, овощей, фруктов, ягод. Дополнительный легкий навес позволял эксплуатировать площадь для хозяйственных нужд, отдыха и приема пищи. Для жаркого климата плоская кровля была предпочтительнее скатного аналога. Набирающим популярность трендом последних десятилетий для жителей континентальной Европы стал монтаж плоской крыши. Обладатели такой конструкции получают следующие преимущества:

  1. Дополнительная полезная площадь.
  2. Оригинальный дизайн здания.
  3. Отсутствие затрат на установку стропильной системы и приобретение традиционных кровельных материалов.
  4. Меньшая площадь при монтажных, отделочных работах.
  5. Простая конструкция, при строительстве которой нет необходимости пользоваться услугами дорогостоящих специалистов.
  6. Безопасность монтажа. Работник находится на ровной горизонтальной поверхности, а не на скате.
  7. Плоская крыша более устойчива к ветру.

Дизайнеры охотно пользуются преимуществами плоской крыши и предлагают дополнительные опции для расширения возможностей при ее эксплуатации. Например, популярны проекты с бассейном. При этом необязательно строить стационарную конструкцию. На рынке достаточно мобильной продукции этого класса, которая легко устанавливается, а затем демонтируется. В результате получается идеальное место для мини-пляжа. Здесь можно и искупаться, и позагорать.

Собственный бассейн — идеальный вариант использования плоской крышиИсточник pexels.com

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

  • Элементы для слива.
  • Водоприемные воронки с решетками.
  • Желоб и водосточные трубы.
  • Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
  • Электрическую дрель.
  • Саморезы.
  • Клей.
  • Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее. Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды

Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Сооружение наружного водостока

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

  • Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
  • Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

  • для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
  • наклон продольного желоба делают не меньше 2°;
  • высота бортов для желобов – не меньше 12 см;
  • нельзя делать расстояния между сливными трубами больше 2 м;
  • водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровли Min сечение труб, мм Min сечение желобов, мм
Менее 50 м² 75 100
50-100 м² 90 120
100-200 м² 100 105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

  • если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
  • если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
  • в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:
