Особенности водостоков Деке
Если говорить о технологических особенностях, то водостоки для крыши Деке монтируют без клея и герметиков – надежность и водонепроницаемость стыков и соединений обеспечивают за счет уплотнителей из силиконизированной резины, которая выдерживает и высокие летние, и низкие зимние температуры.
Пластиковые желоба и трубы имеют «память». Другими словами, они способны восстанавливать форму после прекращения действия механического воздействия. В том числе после оттаивания наледи или ледовых пробок.
Есть еще две весомые причины, которые склоняют выбор в пользу водостоков Деке:
Комплексное решение всего «экстерьера» дома. Помимо водостоков компания выпускает цокольный и фасадный сайдинг, фасадные панели и битумную черепицу.

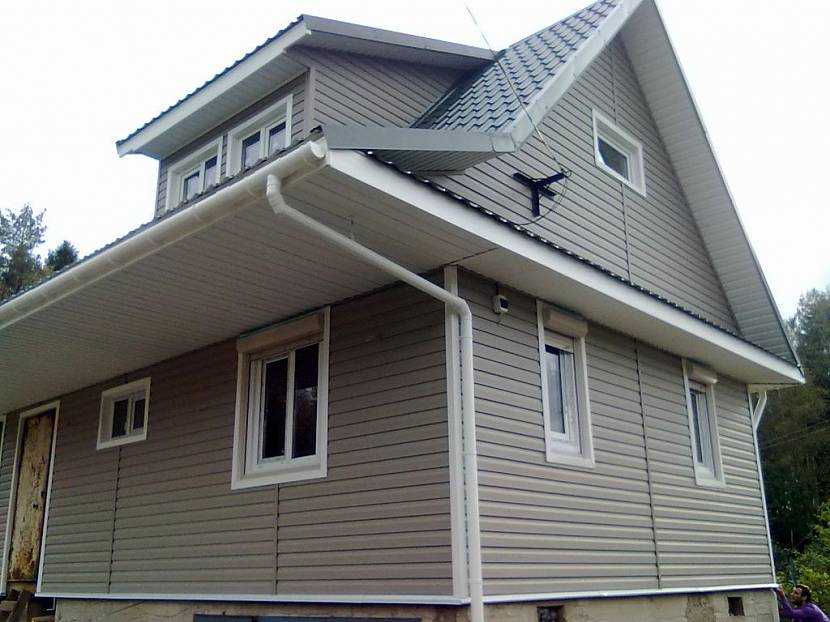

Водосток и сайдинг Деке отлично дополняют друг другаИсточник stroyportal.ru
Компания имеет собственные производственные мощности в России, что позволяет «смягчить» влияние курсовых колебаний евро на конечную стоимость продукции. Поэтому водостоки Деке купить в Москве более выгодно, чем аналогичные системы экспортируемые из Европы.
Материалы
Docke использует для своих изделий новейшие материалы с уникальными качествами. Например, для уплотнителей, применяемых в соединениях, используется силиконизированная резина, сочетающая свойства натуральной резины и полимера за счет соединений кремния и органики. Эта двухкомпонентная резина способна сохранять исходные характеристики длительное время при эксплуатации в условиях температур от –5⁰С до +48⁰C. Если же температура не превышает +10⁰С – её срок службы неограничен. Она стойка к дождям и ветрам, солнечному свету и солёной воде, превосходя своими качествами каучук.
Пластик ПВХ, из которого изготавливаются лотки, имеет удивительную прочность. Он способен, деформируясь под нагрузкой, восстановить свою форму после снятия нагрузки. Это свойство выручает в том случае, когда в желобе намерзает лёд. В месте намерзания лоток изменяет форму, однако, он полностью восстанавливает её, когда лёд растает. При правильной установке системы, воды в лотке оставаться не должно.
Пластиковый водосток Деке
Пластиковая водосточная система – это качественный и надежный вариант устройства сбора и отведения воды с кровли. При производстве таких изделий используются импортные компоненты, которые защищают водосток от воздействия УФ излучений, снега, дождя и перепадов температур.
Выбирая водосток обращайте внимание на имя производителя. Одним из самых известных заводов, который производит изделия из пластика (для строительной сферы) является компания Деке. Самые передовые технологии, материалы и тотальный контроль качества изделий, позволяет говорить о долгой и беспроблемной службе системы водослива
Самые передовые технологии, материалы и тотальный контроль качества изделий, позволяет говорить о долгой и беспроблемной службе системы водослива.
Преимущества пластика перед металлом известны:
- легкий вес
- окраска в массе (царапины не страшны)
- элементарный монтаж
Завод предлагает два вида водосточных систем – Люкс и Стандарт. Стандарт подойдет для большинства частных домов. Он имеет размер 120/85 мм. Люкс с размером 140/100 мм уже ставят на большие кровли, где есть риск не обеспечить отвод воды с крыши полностью.
Выбрать пластиковый водосток можно в нашем офисе продаж. Специалисты рассчитают необходимое количество элементов и организуют доставку..
Как самостоятельно сделать водосток с крыши
Рассмотрим, как сделать собственный водосток из пластиковых труб, так как это самый простой и эффективный вариант. Как показала практика, лучшие материалы для этого дела пластиковые канализационные и вентиляционные трубы.
Для работы вам потребуются такие инструменты:
- Болгарка.
- Шуруповерт или отвертка.
- Рулетка.
- Шнур или нитка.
- Саморезы.
- Наждачная бумага.
- Уровень и отвес.
- Маркер.
- Силиконовый герметик.
- Леса или лестница.
А в качестве материалов требуется закупить:
- Пластиковые трубы диаметром 80, 90 или 110 мм, из которых будут сделаны желоба. Они разрезаются пополам.
- Пластиковые трубы диаметром 50 мм, которые будут выступать в роли вертикальных труб для слива.
- Пластиковые фитинги, которые и будут воронками, соединяя желоб и вертикальную трубу.
- Отводные углы и колена, благодаря которым желоба могут огибать углы здания, а также изменять направление вертикальных сливных труб в нужное место.
- Пластиковые заглушки для труб, которые тоже придется разрезать пополам.
- Пластиковые кронштейны и металлические хомуты.
Первым делом, надо определиться с сечением труб, которое зависит от площади самой крыши. Есть специальная расчетная формула, по которой можно узнать необходимый диаметр. Если площадь ската кровли равна 50 м2 и меньше, то лучше использовать трубы, диаметр которых 80 мм. Когда площадь ската кровли равна 125 м2 и меньше, то выбирают трубы 90 мм. А когда площадь ската кровли больше чем 125 м2, требуется труба, диаметр которой 110 мм.
Теперь изготовим желоба – это самая тяжелая работа, требующая точности и правильного расчета. В качестве желобов будут использоваться трубы, которые нужно распустить пополам в длину. Разрезать их будет легко, но вот сделать это ровно – трудно. С одной трубы вы получите два одинаковых желоба. Вот что вам нужно сделать:
- Возьмите трубу нужного диаметра и поместите ее на доски. Для удобства работы зафиксируйте трубу саморезом к доске.
- В самом верху, на лицевой стороне трубы, отступив несколько сантиметров, ровно посредине вкрутите в нее саморез. То же самое сделайте с другой стороны. Закручивать саморезы до конца не нужно.
- Между ними натяните нитку. Следите, чтобы все было ровно.
- Теперь маркером пометьте линию разреза на трубе.
- Уберите нитку и, ориентируясь на разметку, начинайте распиливать трубу болгаркой. В целях безопасности работайте в защитных очках. Следите за тем, чтобы ровно распилить трубу, так как от этого будет зависеть общий вид желобов.
- Осталось сделать точно также и с противоположной стороны трубы. Только теперь труба к доске фиксируется в двух местах, так как, распилив трубу, вы сделали две отдельные ее части.
- В зависимости от количества необходимых желобов распилите все предназначенные для этой цели трубы.
- Используя наждачную бумагу, зачистите места срезов на трубах.
Вот так можно самостоятельно сделать желоба, которые станут основой для системы водоотвода. Теперь надо только соединить элементы желобов воедино, учитывая необходимую длину на каждой стене. Один с другим готовые желоба будут соединяться при помощи саморезов. Так как это трубы канализации, один конец которых шире, то соединить их можно очень просто;
- Один желоб вставляется в другой внахлест на 5–10 см.
- При помощи отвертки или самореза закрепите их друг с другом в трех местах: по бокам и снизу.
- Готовое крепление можно смазать силиконовым герметиком, чтобы предотвратить протекание воды.
- Чтобы сделать угловые желоба, надо взять колено, и по уже знакомому вам методу разрезать его пополам.
- На этом этапе в местах, где будут располагаться вертикальные трубы, необходимо уже вставить пластиковый фитинг и зафиксировать его саморезами. Опять же нужно место соединения замазать герметиком.
Можно сказать, что ваша система отвода воды с крыши готова, осталось только собрать все воедино и выполнить ее установку на предназначенном месте.
Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Внешний вид | Назначение и геометрические параметры | Вес штуки, кг | Кол-во в упаковке, шт | Вес упаковки брутто, кг | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба водосточная 3 м |
Отвод воды из водосбора в водослив. Длина – 3 м, 2 м, 1 м; Диаметр – 80 мм. |
1,82 | 5 | 9,3 | 3002х240х140 | Полиэтилен | |
| 2 | Труба водосточная 2 м | 1,21 | 5 | 6,2 | 2002х240х140 | |||
| 3 | Труба водосточная 1 м | 0,61 | 5 | 3,2 | 1002х240х140 | |||
| 4 | Желоб водосточный 3 м |
Сбор и отвод дождевой воды с поверхности крыши. Длина – 3 м, 2 м; Диаметр – 120,7 мм. |
1,64 | 10 | 16,6 | 3002х130х130 | Полиэтилен | |
| 5 | Желоб водосточный 2 м | 1,1 | 10 | 11,1 | 2002х130х130 | |||
| 6 | Соединитель желобов | Последовательное соединение желобов в единую систему. | 0,08 | 36 | 3,8 | 406х306х226 | Гофрокартон | |
| 7 | Внешний угловой элемент 90° | Устанавливается на внешних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. | 0,16 | 11 | 2,2 | 406х306х271 | Гофрокартон | |
| 8 | Угловой элемент 90° универсальный | Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. | 0,18 | 11 | 2,3 | 406х306х291 | Гофрокартон | |
| 9 | Воронка | Соединение желоба и трубы в целях отвода воды на нижележащие уровни. | 0,18 | 12 | 2,6 | 406х306х216 | Гофрокартон | |
| 10 | Наконечник | Отвод воды из водосливной системы на землю. | 0,1 | 22 | 2,5 | 406х306х261 | Гофрокартон | |
| 11 | Колено 45° | Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. | 0,11 | 24 | 2,8 | 406х306х186 | Гофрокартон | |
| 12 | Муфта соединительная | Соединение трубы с воронкой или двух труб. | 0,07 | 90 | 6,3 | 406х306х306 | Гофрокартон | |
| 13 | Заглушка желоба | Устанавливается на торце желобов для обеспечения герметичности системы. | 0,04 | 99 | 5,4 | 406х306х271 | Гофрокартон | |
| 14 | Хомут универсальный | Крепление элементов водосточной системы на фасаде здания. | 0,03 | 180 | 7,6 | 406х306х271 | Гофрокартон | |
| 15 | Крепление регулируемое |
Предназначено для крепления желоба на кровлях без лобовой доски. Длина короткой части – 169 мм, длинной части – 280 мм. |
0,1 | 60 | 6,3 | 348х283х193 | Гофрокартон | |
| 16 | Кронштейн желоба | Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления. | 0,04 | 90 | 3,9 | 406х306х261 | Гофрокартон | |
| 17 | Шпилька специальная с гайкой |
Крепление универсального хомута к стене здания. Длина – 150 мм. |
0,05 | 100 | 5,0 | 160х105х110 | Гофрокартон | |
| 18 | Кронштейн желоба металлический |
Крепление желоба на кровлях без лобовой доски. Длина опорной части – 200 мм. |
0,27 | 40 | 10,9 | 307х272х280 | Гофрокартон |
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
Натуральная черепица
|
Натуральная черепица — дополняет общий стиль и подчеркивает утонченность дизайна. Черепица бывает двух типов – это черепица из керамики и цементно-песчаная кровля. Первый вид – это один из самых старых материалов для оформления крыш. Чтобы изготовить керамическое покрытие, используют натуральную глину, которая обжигается при определенной температуре. Отличные качественные показатели натурального сырья обеспечивают долговечный и красивый готовый продукт. В керамическую черепицу практически никогда не добавляется краситель, так как естественный рисунок натуральной обожженной глины придает особую изюминку любому дизайну. Перед тем, как ожигать черепицу, ее раскладывают по формам и сушат. Таким образом, формовка, сушка и обжиг – это три простые операции, которые превращают мягкую и податливую глину в прочный и долговечный кровельный материал. Для того, чтобы Ваша крыша имела крепкое и действительно качественное кровельное покрытие, группа компаний Руфос предлагает Вам натуральную черепицу Braas: Подробнее… |
Монтаж карнизной черепицы.
В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Döcke PIE.
Ламинированная черепица Döcke PIE не требует
применения карнизной черепицы.
7.1 Основные требования по укладке
коньково-карнизной черепицы Döcke PIE на
карнизы.
7.1.1 Перед укладкой гонта коньково-карнизной
черепицы Döcke PIE на крышу снимите плёнку №1.
Плёнку №2 снимать не требуется.
Рис. 14. Тыльная сторона коньково-карнизной
черепицы Döcke PIE.
7.1.2 При укладке коньково-карнизной черепицы
Döcke PIE на карниз используется целый гонт.
7.1.3 Карнизную черепицу монтировать встык, поверх
карнизной планки на 10 мм выше её перегиба.
Рис. 15. Схема укладки карнизной черепицы на
карнизе.
7.1.4 Крепёж карнизной черепицы – тип 1 (таблица
№1). Отступ гвоздя от верхнего края карнизной черепицы составляет 25 мм. Нижний ряд гвоздей, места
стыков и перфорация должны закрываться лепестками первого ряда гонтов гибкой черепицы.
7.1.5 Для гарантированного попадания нижнего ряда
гвоздей карнизной черепицы под лепестки первого
ряда гибкой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей,
затем зафиксировать первый ряд гибкой черепицы
и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки гибкой
черепицы.
Рис. 16. Схема крепления коньково-карнизной
черепицы Döcke PIE на карнизе.
7.1.6 Для серий EUROPA и EURASIA допустимо
использовать коньково-карнизную черепицу других
серий (цвет может отличаться), а также изготавливать
карнизную черепицу из рядовой путём отрезания
лепестков (рис. 17).
Рис. 17. Схема изготовления карнизной черепицы
из рядовой и расположение гвоздей.
Общие положения
Обеспечение уклона желоба водостока
Вариант с лобовой доской, крепление на пластиковый кронштейн
Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
Вариант без лобовой доски, крепление на металлический кронштейн
Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна
Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.
Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.
Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.
Обеспечение устойчивости от деформаций при вертикальной нагрузке
Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.
Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.
Обеспечение компенсации температурных линейных расширений
Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.
Обеспечение герметизации водосточной системы
До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.
Водосточная система Docke как установить и определить размеры
Водосточная система Docke – это отличное решение организации отвода дождевой и талой воды с поверхности кровли.
Она отличается высоким качеством и доступной ценой.
Такое сочетание обусловлено тем, что изготавливаются системы на территории России, но в производстве используются немецкие материалы.
Водосточные системы сделаны из высокопрочного ПВХ, поэтому устойчивы к влиянию любых атмосферных условий.
Этот же фактор обеспечивает небольшой вес конструкций, простоту монтажа.
На рынке пластиковые водосточные системы Деке представлены двумя вариантами:
- Стандарт – используется для обустройства стоков воды с крыши малоэтажных зданий. Диаметр желоба – 120 мм, водосточной трубы – 85 мм;
- LUX – отличается повышенной прочностью, обеспечивает отвод воды с кровель большой площади. Диаметр желоба – 140 мм, водосточной трубы – 100 мм.
Порадует и разнообразие цветовых решений, которое вы сможете увидеть на фото водосточных систем Деке в каталоге.
Вашему вниманию предложены изделия в цветах: пломбир, шоколад и гранат.
Как определить размер водосточной системы Деке
Для того, чтобы определить, какая водосточная система нужна в конкретном случае, потребуется выполнить несложные расчеты.
Они будут заключаться в следующем:
- количество желобов: общую длину карнизов разделить на 3;
- количество угловых элементов определяется числом угловых соединений желобов;
- число креплений на пластиковые кронштейны: общую длину карнизов разделить на 0,6 м и прибавить к результату количество карнизов свесов;
- количество металлических кронштейнов и удлинителей: общую длину карниза разделить на 0,6 м, прибавить количество удлинителей и удвоенное число воронок;
Элементы системы «Стандарт»
Порядок расчётов водосточной системы Дёке
Эти расчеты являются приблизительными, потому как все будет зависеть от конструктивных особенностей определенного здания.
Как установить водосточную систему
Для того чтобы убедиться в том, что водосточная система Деке предельно проста в установке, достаточно рассмотреть пошаговое руководство к ее монтажу:
установить кронштейны желобов на лицевую доску, просверлив в ней соответствующие отверстия дрелью. Установку нужно выполнять, соблюдая при этом расстояние крайнего кронштейна от края кровли (минимум 150 мм) и шаг между соседними элементами (примерно 500-600 мм). При этом, уровень расположения кронштейнов будет разным (с учетом уклона желоба в 3 мм на погонный метр). В месте крепления воронки следует установить дополнительные кронштейны, которые будут располагаться с обеих ее сторон. Этого требует инструкция по монтажу водосточной системы Деке;
Так выглядит установка кронштейнов системы
Соединительный элемент (воронка) Дёке
Так выглядит установка водостока желоба Дёке
Так выглядит наконечник Дёке
Важно! Место монтажа воронок нужно определить заранее, чтобы сразу установить на сайдинг обрешетку для водосточных труб. Так видно, что монтаж водосточной системы Деке не так уж и сложен. Так видно, что монтаж водосточной системы Деке не так уж и сложен
Так видно, что монтаж водосточной системы Деке не так уж и сложен.
Его можно с легкостью выполнить самостоятельно.
Преимущества и недостатки водосточной системы Деке
Хочется отметить, что на практике водосточные системы пластиковые Docke показывают себя исключительно с лучшей стороны.
Они характеризуются следующими достоинствами:
Водосточная система Дёке — Лучшая водосточная система в России
- срок службы до 25-30 лет;
- устойчивость к морозу до -50 и жаре до +50 градусов;
- стойкость к атмосферным влияниям;
- устойчивость цвета;
- высокая проводимость воды;
- простота сборки;
- достойные показатели герметичности;
- небольшой вес;
- доступная цена.
Что касается недостатков, пока информации про них нет. Немецкое качество поддерживает свою репутацию.
Безусловно, система может деформироваться вследствие сильного удара, но такому воздействию под кровлей она практически не подвержена.
Стоимость водосточной системы
Если вас интересует цена водосточной системы, то она будет зависеть от ее комплектации, цвета и количества разных элементов.
Рассмотрим средние ценовые показатели водостока Люкс цвета пломбир в рублях:
Очень приемлемые цены водосточной системы Дёке
- желоб – 565;
- воронка – 400;
- колено – 215;
- труба – 670;
- угловой элемент – 720;
- коллектор – 565;
- кронштейн – 160.
Что касается стандартного варианта, например, в цвете гранат, то здесь цены будут дешевле – на каждой позиции примерно на 100-130 рублей.
Но, в любом случае стоимость водосточной системы нужно просчитывать с менеджером компании, в которой вы хотите ее купить.
Возможно, вы сможете воспользоваться акционными предложениями, делающими приобретение еще более выгодным.
Преимущества водосточных систем Döcke LUX:
- устойчивость к выцветанию — все элементы сохраняют исходный цвет даже после многих лет эксплуатации;
- универсальность — комплектующие могут использоваться совместно с трубами серии Standart;
- долговечность и европейский уровень качества. Система сертифицирована, подтвержденный срок ее эксплуатации составляет 50 лет;
- простой монтаж — выполняется без специального инструмента и использования клея;
- эстетика. Внешний вид водостоков является стильным и респектабельным, цвет и дизайн можно подобрать под конкретное архитектурное решение;
- прочность. Конструкция усилена, с легкостью выдерживает снеговую нагрузку;
- кронштейн желоба снабжен регулируемым удлинителем;
- желоба и трубы имеют увеличенный диаметр (141/100 мм), что обеспечивает увеличенную пропускную способность без применения дополнительных труб и воронок.
Водосточные системы Деке Люкс могут использоваться для создания водослива любой конфигурации и пропускной способности. Решения Docke подходят как для жилых, так и для коммерческих строений. Благодаря высокой механической прочности, а также увеличенной пропускной способности Docke LUX отлично справляется с отводом даже больших объемов воды. В состав ПВХ-сырья входят добавки и красители, помогающие сохранять исходный цвет и глянец изделий на многие годы.
|
Водостоки Docke LUX выпускаются в трёх цветах: Шоколад, Пломбир и новинка 2016 года – Графит: |
Подтвержденное качество
В производстве всех компонентов водосточных систем Деке использует максимально качественное сырье. В сочетании с передовыми технологиями и тщательным контролем на производстве это обеспечивает стабильно высокие характеристики продукции. На водостоки Docke LUX действует письменная гарантия производителя сроком в 25 лет.
Впечатляющая универсальность
На основе комплектующих Docke LUX может быть создана водосточная система для жилого дома, хозяйственных построек, павильонов и беседок. Серия Деке Люкс также может использоваться для коммерческих строений: кафе, магазинов и т.п. Даже при большой площади кровли система эффективно отводит воду. При этом она имеет строгий, сдержанный дизайн и становится настоящим украшением фасада. Компоненты серии могут использоваться совместно с системами класса Standart — это дополнительно расширяет возможности по созданию эффективных и надежных водосточных систем.
Удобный и простой монтаж
Водосточные системы Docke разрабатываются таким образом, чтобы обеспечить их максимально простую установку. Продукция сопровождается детальными монтажными инструкциями. Установка не требует использования специальных инструментов. Продуманная конструкция в сочетании с отличной стыкуемостью элементов максимально упрощают монтаж. Деке идеальна в случае, если по проекту не предусмотрено большого количества водосточных труб. За счет увеличенной пропускной способности эта система позволяет сокращать протяженность водостока без потерь в эффективности.
Долговечность внешнего вида
В компании “Евромет” комплектующие представлены в нескольких цветовых решениях. Цветовая палитра подбирается таким образом, чтобы обеспечить идеальное сочетание водостока с цветовым решением фасада. Существует возможность подбора водостока «в тон» с фасадом, чтобы «спрятать» его, не акцентировать на нем внимания. Также цвет может быть контрастным — это подчеркнет контуры дома. Цвет всех элементов сохраняется надолго и не выгорает благодаря применению специальных добавок при производстве.
Доступная стоимость
Водостоки Docke LUX разрабатываются в Германии. Их производство осуществляется в России из европейских материалов. Такая организация работы позволяет сокращать транспортные издержки, а также объемы пошлинных выплат. Эта экономия становится вашей выгодой — компания “Евромет” предлагает доступные цены, не в ущерб качеству продукции.
Отличная репутация
В производстве используется только проверенное сырье и качественные красители. Современная производственная база работает с использованием новейших технологий. Благодаря всему этому водосточные системы Деке получают отличные характеристики, что подтверждено целым рядом наград. Компания, в частности, отмечена такими премиями, как European Standart, «Народная марка», «Бренд года» и «Компания года».
