Навес из профильной трубы своими руками: чертежи каркаса навеса и видео инструкция как сделать все самостоятельно

Дом из металлического каркаса и его преимущества

По сравнению с домами, которые строятся по традиционным технологиям, металлокаркасные сооружения отличаются низкой себестоимостью. Цена всей конструкции напрямую зависит от тех материалов, которые планируется использовать. Дешевле обходятся дома с деревянным каркасом. Если же речь идёт о профильных трубах, то их цена будет зависеть от сечения выбранных труб.

Ещё одним преимуществом домов с металлическим каркасом является быстрота их возведения. Это происходит благодаря профильным трубам, с которыми просто работать.

При возведении каркасных домов не используются “мокрые” процессы. Поэтому строительством таких сооружений можно заниматься круглый год.

К тому же при использовании конструкций из металла полностью исключается усадка построенного здания, как во время строительства, так и в процессе его дальнейшей эксплуатации.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней

Пользоваться такой лестницей следует с осторожностью при спуске

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Недостатки таких лестниц:

Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
Легкие конструкции при спуске-подъеме немного пружинят.
Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Этапы возведения дома из металлического профиля

Этапами строительства металлокаркасного дома является возведение:

фундамента;
каркаса;
крыши;
утепление конструкции;
отделка дома.

Фундамент

Каркас из металлических профилей легкий и не требует сооружения капитального основания. Перед выбором типа основания следует изучить характер почвы на строительном участке.

Для такого дома вполне подойдет мелко заглубленный ленточный фундамент. Он может быть небольшой ширины, поскольку нагрузка от облегченной стальной конструкции будет небольшая. Выполняется основание как жесткая горизонтальная рама, что позволяет перераспределить нагрузку в случае деформации основания.

При использовании столбчатого фундамента рама изготавливается из жесткосоединенных между собой балок, установленных на опоры.

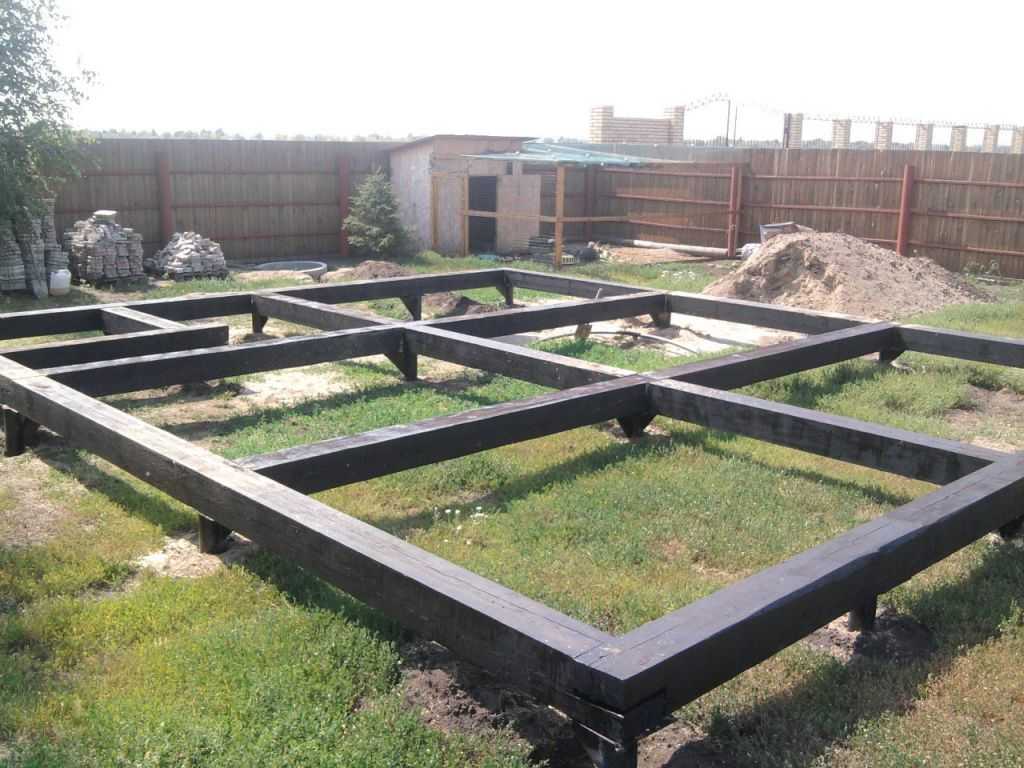

Свайно-винтовой фундамент с обвязкой из бруса 200х200 готов к креплению металлокаркаса

Для фундамента применяют кирпич, железобетон и монолитные блоки. Устройство мелко заглубленных фундаментов позволяет сэкономить расход бетона и уменьшить трудозатраты, что в свою очередь снижает стоимость дома.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства каркасных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

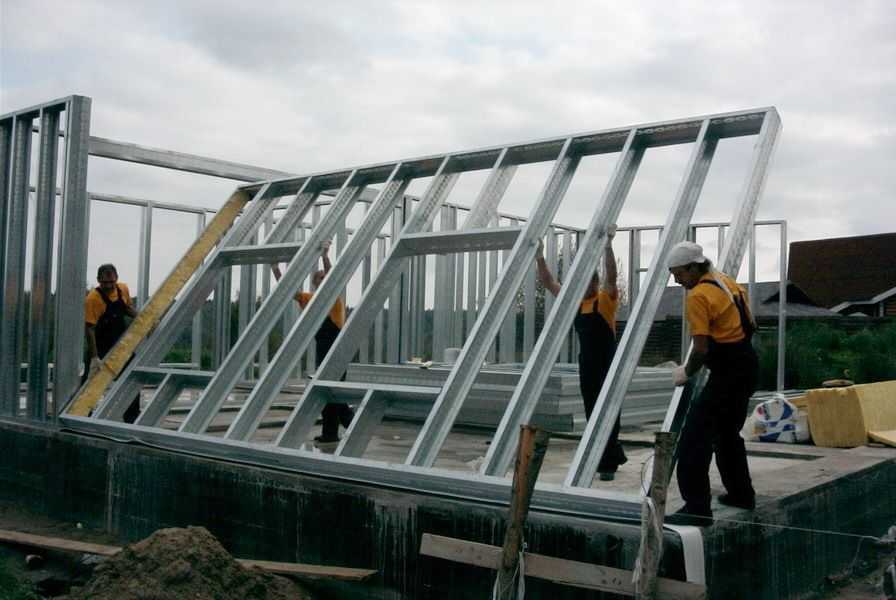

Сборка каркаса и монтаж крыши

Дом из металлокаркаса под ключ состоит из обязательных элементов, которые влияют на надежность его эксплуатации. К ним относят:

горизонтальную раму;
металлические колонны, служащие для соединения рамы с фундаментом;
вертикальные колонны;
стропильные фермы;
балки;
прогоны для крепления панелей стен.

Жесткость и устойчивость каркаса во всех трех направлениях создается с соблюдением правил установки основных элементов конструкции: рам, ферм и колонн. Это достигается с соблюдением правил пространственной геометрии. Все изделия изготавливаются с высокой степенью точности.

Для ускорения процесса монтажа на каждом изделии наносится соответственная маркировка. Конструкционные элементы будущего дома подвозят на стройплощадку в разобранном виде и уже на месте их соединяют. Некоторые модули доставляются в готовом виде.

Готовые стеновые панели с проемами для окон сокращают время на сборку дома

Непосредственно на производстве собирают не только отдельные элементы каркасной основы, но и завершенные стеновые панели. В отдельных случаях их оборудуют окнами, отопительной системой и облицовкой. Модули стен устанавливают на опорную раму и соединяют с конструкцией стальных пролетов сваркой и резьбовым креплением.

Крыша дома из металлических профилей может быть:

плоской;
односкатной;
двускатной.

В зависимости от формы самого дома крыша может быть и сложной конфигурации. Наиболее распространенные типы крыш для металлокаркасных домов – одно- и двухскатные.

Элементами стальной конструкции крыши являются несущие фермы, стропильные элементы и пролетные перекрытия. Сами работы ничем не отличаются от возведения крыши из других материалов. Сначала строят стропильную систему и делают обрешетку кровли. Затем выполняют паро-, гидроизоляцию и укладывают финишное покрытие кровли.

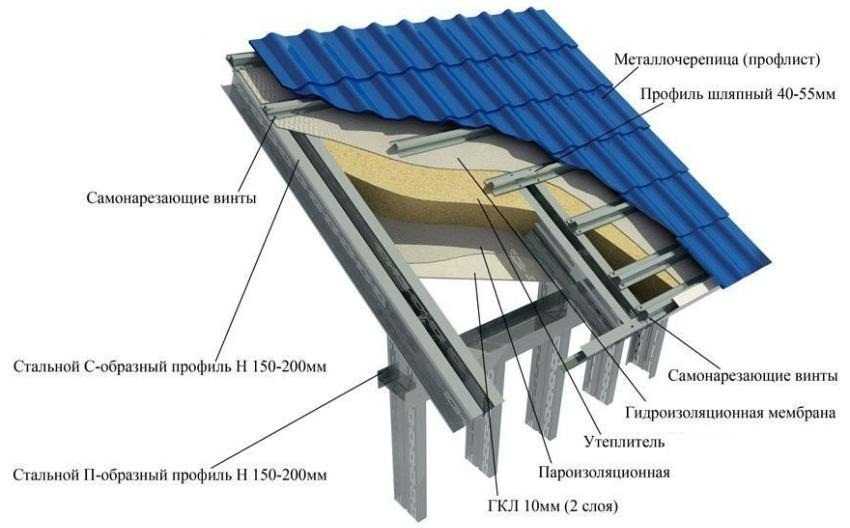

Так выглядит схема утепления кровли

Для стропил используют оцинкованный С-образный профиль толщиной от 0,8 мм – 1,2 мм. Обрешетку выполняют из стальных профильных балок прямоугольного или квадратного сечения. Поверх обрешетки ставят пароизоляционную пленку, утеплитель и гидроизоляционный материал. Для финишного покрытия дома используют шифер, металлочерепицу, ондулин и другие материалы.

Утепление дома

Утепление дома из металлического профиля проводят пенополистиролом и минеральной ватой. Используют также пенополиуретан. Пространство, которое заполняют любым материалом должно стать плотным и эффективно удерживать тепло. Пеной заполняют все полости внутри металлических профилей.

Изнутри поверхность стен металлокаркасного дома накрывают пароизоляционным материалом, а снаружи для защиты от ветра крепят плотную пленку.

Пленка защитит стены дома не только от ветра, но и от воздействия влаги

Проемы меж стеновыми панелями заполняют и такими новыми материалами, как газо- и пеноблоками, которые содержат утеплитель.

Для внешней отделки стен применяют оштукатуривание поверхности, натуральный камень, кирпич и сайдинг.

Процесс возведения каркасного дома из металлопрофиля в этом видео:

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Фото готового результата

Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Наружная и внутренняя обшивка

Для обшивки стен идеально подходит профилированный лист. Погонаж требуется выбирать с тем расчётом, чтобы стены можно было зашить без горизонтальных стыков. При этом зашивка фронтонов выполняется отдельно с нахлёстом поверх стен около 20 см. При выборе длины листов для покрытия кровли нужно руководствоваться тем условием, чтобы перехлёст на стыках не был меньше 30 см.

Перед обшивкой стен нужно сформировать проёмы под двери и окна. Для этого в нужных местах следует вырезать перекладины и сформировать рамки по периметру проёмов. Для правильного монтажа двери со стороны петель нужно установить массивную стойку из стального уголка или профильной трубы. Обшивку следует располагать с отступом 15–20 мм от поверхности фундамента, образуя деформационный зазор. Если щель необходимо закрыть, под нижний край профлиста следует подложить обычный кровельный конёк, который крепится к ленте дюбелями с шляпкой.

Перед обшивкой кровли поверх обрешётки рекомендуется настелить гидроизоляцию. Подойдёт рубероид, который раскатывается горизонтальными полотнами, начиная от низа ската с перехлёстом в 10 см. Покрытие кровли выполняется профлистом, который защищается на коньке кровельной планкой, торцы можно оставить открытыми.

Внутри садовый домик можно оставить совсем без отделки, возведя только перегородку, отделяющую кладовую от зоны отдыха. Однако если планируется хранить в бытовке овощи зимой, лучше обшить помещение изнутри деревянной рейкой и стружечными плитами. Даже такой простой обшивки будет достаточно, чтобы за счёт одной небольшой буржуйки поддерживать внутри плюсовую температуру.

Полы в обоих помещениях устроены очень просто. В технической зоне нужно снять верхний слой грунта и выполнить обратную засыпку гравием или керамзитом. В бытовой части выполняется пол на лагах — бруски 75х75 мм, уложенные поперёк перемычки фундамента, и настил из дюймовых досок. Чтобы избежать образования сырости в подполе, следует оставлять по контуру зазор около 10–15 мм, а грунт присыпать гашёной известью.

Недостатки домов из металлокаркасов

Перед тем, как начинать строительство объекта согласно каркасной технологии надо взвесить все положительные и отрицательные характеристики таких домов.

Преимущества метода очевидны, но недостатки также имеются:

Прежде всего, следует отметить сложность проектирования. Довольно непросто определиться относительно нагрузок на профильные трубы в каркасных узлах, поэтому при возникновении проблем с проведением вычислений лучше обращаться за услугами к профессионалам. Они окажут помощь в определении допустимой величины нагрузки на один метр трубной продукции. Чтобы выбрать трубы, определить оптимальное сечение для них и толщину можно воспользоваться специальной программой – онлайн калькулятором для профильной продукции.
Еще немаловажный отрицательный момент – цена. Металлический материал имеет большую стоимость, если сравнивать с деревянным брусом. Каждый застройщик при выборе трубной продукции исходит из собственных финансовых возможностей, но специалисты советуют в этом случае не экономить и тем самым обеспечить прочность постройки на многие годы. Особенно, это касается применения каркасной технологии для жилого дома, а не для гаража.
Большой минус зданий из металлических каркасов заключается в том, что их сложно утеплить. Проблемы с теплоизоляцией связаны с тем, что эти конструкции способствуют проникновению холодного воздуха внутрь дома. В помещениях таких построек воздух остывает достаточно быстро даже, если интенсивно топить. Утеплять такой дом приходится очень качественно, причем как изнутри, так и снаружи. В результате чего предстоят дополнительные расходы.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

подвесной;
рельсовый;
консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Ленточные фундаменты

Сочетается с верандами увеличенной массы, построенных на блоках, кирпичах. Но некоторые владельцы предпочитают сочетания и с другими материалами.

Порядок обустройства описывается следующим образом:

Первым делом размечают подходящую площадку, освобождают её от всего лишнего мусора.
Траншею выкапывают по всему периметру, на котором будут находиться капитальные части строения. Промерзание грунта вместе с его составом влияют на глубину прокопки. Обычно заглубление находится в пределах 300-500 миллиметров. При формировании цокольных уровней возвышение над уровнем земли будет таким же. Параметры основания главного дома тоже влияют на высоту дома.
Слой песка в качестве гидроизоляционной подушки закладывают на дно траншеи. Эта подушка составит около 100 миллиметров после окончания работ.
Опалубку из досок и бруса выстраивают вдоль всей траншеи. Высота такой части и высота всего фундамента должны быть равны друг другу. Точная разметка, созданная предварительно, упрощает верхний монтаж опалубочного края.
Заполнение опалубок материалов с гидроизоляционными характеристиками.
80-100 мм – средняя фракция щебня, заполняющего дно. Трамбовка обязательна.
На следующем шаге формируют арматурный каркас. Элементы проще соединять с помощью проволочной скрутки.
Заказ бетона в необходимом количестве. Минимальная марка – М200, но лучше выбирать М300, так будет надёжнее.

Предварительный расчёт того, сколько потребуется материала для заливки под то или иное строение, упрощается с помощью специальных калькуляторов.

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

Прочное покрытие из камня

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;
консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
консольный вариант рекомендуется для небольших конструкций.

Вариант консольного устройства

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция

закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса

Особое внимание стоит уделить основанию. Можно выбрать такой материал:

древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

Просторный и прочный навес из дерева

стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

Стальные элементы

комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

Двухскатное сооружение на два авто~~навес для машины~~

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан

Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций

Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.
