Комбинированные пожарные извещатели: типы, разновидности, плюсы и минусы

АПИ что это такое

Конструктивной особенностью извещателя является объединение в одном устройстве трех элементов.

Так в корпусе прибора заключены:

• Оптический датчик дыма
• Звуковой оповещатель
• Аккумулятор

Первый элемент извещателя состоит из измерительной оптической камеры, исключающей попадание внутрь светового потока, но в то же время свободно пропускающей воздушные массы.

Внутри устройства находятся излучатель и приемник, работающие в инфракрасном диапазоне.При этом они расположены таким образом, что свет попадает на приемник только при отражении от твердой частицы дыма, попавшего в контролируемую область.

Но извещатель дымовой автономный имеет большой недостаток – он срабатывает и при нахождении в камере пыли, насекомых, пара.

Смотрим видео, устройство и принцип действия:

Звуковой пожарный оповещатель, являющийся неотъемлемым элементом АПИ или сирена. Она срабатывает одновременно с датчиком дыма, издавая при этом пронзительный звуковой сигнал. В ней роль излучателя звуковых колебаний играет пьезоэлемент, так как имеет низкое энергопотребление.

Поскольку извещатель относится к электронным устройствам, то для его работы необходима энергия. С этой целью АПИ оснащен девяти вольтовой батареей, которой хватает на год работы прибора.

Устройство

Оповещение о пожаре может быть адресным или неадресным. Это зависит от способа подключения конкретного извещателя к пожарной системе.

Адресные датчики передают сигнал на пульт, где определяется место возникновения пожара, так как все приборы идентифицируются в системе под определенным номером. Используются в больших зданиях и производственных помещениях.

Неадресные детекторы дыма издают лишь звуковой сигнал, и определить место возгорания можно только ориентируясь на него.

Оптико-электронный дымовой извещатель пожарной сигнализации состоит из пластикового корпуса, где находятся оптическая камера, светоприемник и рефракционные шторки. Частицы воздуха, попадая на камеру, отражают излучение от источника света. Схема датчика анализирует состав и плотность свечения посредством светоприемника. При обнаружении дыма срабатывает сигнализация. Рефракционные шторки защищают устройство от лишнего света и от пыли, находящейся в воздухе.

Большое накопление пылевых частиц снижает чувствительность извещателя и может приводить к частым сбоям

Поэтому важно регулярно протирать устройство от пыли

Оптические извещатели дымовые могут быть оснащены светодиодными и лазерными светоизлучателями.

Ионизационные извещатели представляют камеру с двумя пластинами, находящимися под током. Ток исходит от источника ионизации: катушка или радиоактивный изотоп. Если в камеру проникает дым, напряжение между пластинами снижается и срабатывает датчик оповещения о пожаре.

Область применения

Пожарные устройства охраны могут использоваться на различных объектах:

• промышленные и бытовые объекты;
• учебные заведения;
• медицинские учреждения;
• офисные центры;
• магазины и складские помещения.

Системы и устройства пожарной сигнализации должны при первых же признаках возгорания моментально передать информацию на пульт службы пожарной охраны. Кроме выявления факторов возгорания и передачи сигналов тревоги сигнализация должна обеспечивать также:

• удаленное управление системами пожаротушения и дымоудаления;
• управлять системой контроля уровня доступа с целью быстрой эвакуации людей из помещений, в которых выявлено возгорание;
• передавать сигналы тревоги на мобильные телефоны владельцев охраняемого объекта (при наличии в составе устройства охраны специального GSM-Модуля).

4 Предназначение датчиков в пожарной сигнализации

Датчики пожарной сигнализации являются ведущим компонентом системы противопожарной сигнализации. Это извещатели, реагирующие на самые первые признаки возгорания. Эти чувствительные устройства способны оповестить оператора о возникновении пожара или появлении задымления на определенном участке подконтрольной территории.

Устройство состоит из нескольких составляющих, а конкретно датчик – это элемент, созданный для реагирования на внешние изменения. Это может быть не только огонь, но и высокая температура, едкий дым или яркий свет. Любые датчики пожарной безопасности используют для обнаружения опасности и передачи сигнала.

Пороговая система автоматической сигнализации

Существует множество разновидностей этих элементов, среди которых:

1. адресные и безадресные (пороговые) устройства;
2. ручные и автоматические.

По своей сути датчик пожара – это пожарный сигнализатор, гарантирующий моментальное определение места расположения очага возгорания. Элемент высокоточный, надежный и функциональный. Именно противопожарные датчики способны реагировать на тепловое излучение, задымление, изменение температуры окружающей среды.

Пожарная сигнализация – система, используемая для обеспечения качественной защиты жилых и производственных объектов не только от огня, но и от дыма или угарного газа. Оповестить о возникновении опасности может только надежный и качественный извещатель, входящий в состав устройств защитной системы.

Важно при выборе устанавливаемого устройства обратить внимание на особенности приобретаемого прибора, его способность обнаруживать пламя или задымление в конкретном помещении, нюансы, связанные с монтажом и эксплуатацией. Немаловажна и стоимость элемента

Недостатки

Преимущества и недостаток данного типа извещателей

Конечно, кроме преимуществ у любой технической новинки, в том числе у систем АПС с использованием аспирационных дымовых извещателей, есть и минусы:

Высокая стоимость АПИ – около 1 тыс. долларов за устройство, на момент написания статьи. Причем цена в 200 тыс. руб. за отдельные изделия далеко не редкость.

То же относится к комплектующим – сборникам конденсата, фильтрам от пыли, взрывозащищенным барьерам, а часто и к пластиковым трубам с калиброванными воздухозаборными отверстиями, являющимися у некоторых изготовителей обязательными элементами системы, не подлежащими замене на аналогичные изделия стороннего производства.

Стоимость проектирования, монтажа и последующего обслуживания сложных контрольных воздуховодов, смонтированных на высоте или в производственных цехах с тяжелыми условиями эксплуатации, агрессивной средой, также достаточно велика.

 Вывод: использовать такое оборудование, защищая помещения на особо важных объектах, может позволить себе только государство или крупные компании. Говорить о другом применении АПС с аспирационными пожарными извещателями пока не приходится.

Подводя итог: Аспирационный пожарных извещатель – сложное, высокотехнологическое оборудование, позволяющее обеспечить максимально ранее обнаружение первых признаков пожара, причем установками/системами с их использованием можно защищать любые объекты, в том числе те, что ранее не подлежали оборудованию АПС из-за конструктивной сложности зданий/помещений, условий, режимов технологического процесса, эксплуатации. Однако, в связи с высокой стоимостью АПИ, комплектующих системы, эксплуатационных издержек о массовом использовании такого оборудования говорить не приходится.

Аспирационные дымовые извещатели

Радиус зоны контроля воздухозаборного отверстия равен 6,37 м независимо от класса аспирационного извещателя и от высоты контролируемого помещения (п. 6.6.23)

На незначительное расхождение с величиной радиуса точечного извещателя можно не обращать внимание поскольку в пункте 5.22 сказано: «Численные значения, регламентируемые в настоящем своде правил, могут быть увеличены, но не более чем на 5%». Таким образом, максимальный радиус зоны контроля может быть увеличен до 6,688 м максимум

Отверстия в трубах аспирационного извещателя можно располагать по квадратной или по треугольной решетке (рис. 2, 3). Кроме того, при увеличении числа отверстий в трубах можно значительно увеличить расстояния между трубами. Например, если отверстия расположить через 4,5 м, то при радиусе зоны контроля 6,4 м, расстояние между трубами можно увеличить до 12 м, расстояние от стены – до 6 м (рис. 6).

Рис. 6. Расстановка труб и отверстий аспирационного извещателя

В п. 6.6.23 для аспирационных извещателей класса А максимальная высота защищаемого помещения определена равной 30 м, для класса В – 18 м, для класса С – 12 м, т.е. такая же максимальная высота помещения, как для точечных дымовых извещателей, что логично при равной чувствительности. Для сравнения в СП 5.13130.2009 для аспирационных извещателей класса А максимальная высота равна 21 м, для класса В – 15 м, для класса С – 8 м. Кроме того, в п. 6.6.23 определена возможность защиты аспирационными извещателями высокостеллажных складов высотой до 40 м, в два уровня: на высоте не более 30 м (под ярусами стеллажей) извещателями не ниже класса B и под перекрытием извещателями класса А. Так же расширен диапазон расстояний от перекрытия до воздухозаборных отверстий: минимальное расстояние не регламентируется, что позволяет использовать капиллярные комплекты с плоской насадкой, а максимальное расстояние равно 0,9 м, т.е. в 1,5 раза больше по сравнению с дымовыми линейными извещателями. Таким образом, значительно расширяется область применения аспирационных дымовых извещателей по сравнению с дымовыми линейными извещателями.

В п. 6.6.32 определены области размещения воздухозаборных отверстий аспирационных извещателей в ЦОД, правда с необходимостью выполнения на уровне «разрешается»: на решетках входа горячего воздуха в системы прецизионного кондиционирования (рис. 7), в местах выхода горячего воздуха из активного оборудования (рис. 8), под перекрытиями изолированных «горячих» коридоров, в местах входа горячего воздуха в установки межстоечного кондиционирования (рис. 9, 10), на воздухозаборных решетках систем вытяжной вентиляции из расчета одно отверстие на 0,4 м2, то есть так же, как это определено в NFPA 76. Расстояние от воздухозаборных отверстий до воздухозабора (вентиляционного отверстия) должно регламентироваться величиной допустимой скорости воздушного потока в соответствии с техническими характеристиками аспирационного дымового извещателя. Кроме того, если блок аспирационного дымового извещателя устанавливается вне защищаемого помещения, то рекомендуется предусмотреть возврат проб воздуха в защищаемое помещение (п. 6.6.24).

Рис. 7. Контроль на входах горячего воздуха в системы прецизионного кондиционированияРис. 8. Контроль на выходе горячего воздуха из активного оборудования

Сравнительно недавно появились прецизионные кондиционеры, которые встраиваются в ряд стоек, они обеспечивают забор воздуха из горячего коридора по всей его высоте одновременно, например, на рис. 9 прецизионные кондиционеры отмечены красным фоном. При таких условиях, в отличии от традиционных горячих коридоров, образуются не вертикальные, а горизонтальные воздушные потоки и контроль воздушной среды в верхней части горячего коридора становится неэффективным. Чтобы обеспечить возможность обнаружения задымления на выходе любого блока в стойке, перед входами горячего воздуха в межстоечные кондиционеры располагаются трубы с большим числом отверстий, по 8 – 10 отверстий на каждую трубу (рис. 10). Для исключения влияния воздушных потоков в горячем коридоре, воздушный поток через каждое отверстие повышается в 2 раза по сравнению с обычным помещением, примерно до 4 л/мин. При этом суммарный воздушный поток ИПДА при 40 отверстиях возрастает до значительной величины, порядка 160 – 170 л/мин. Чтобы исключить перепад давления на входе и на выходе аспирационного извещателя, установленного вне горячего коридора, необходимо выходной воздушный поток вывести обратно в горячий коридор.

Рис. 9. Межстоечные кондиционеры выделены красным цветомРис. 10. ИПДА с трубами на входах межстоечных кондиционеров

Принцип работы

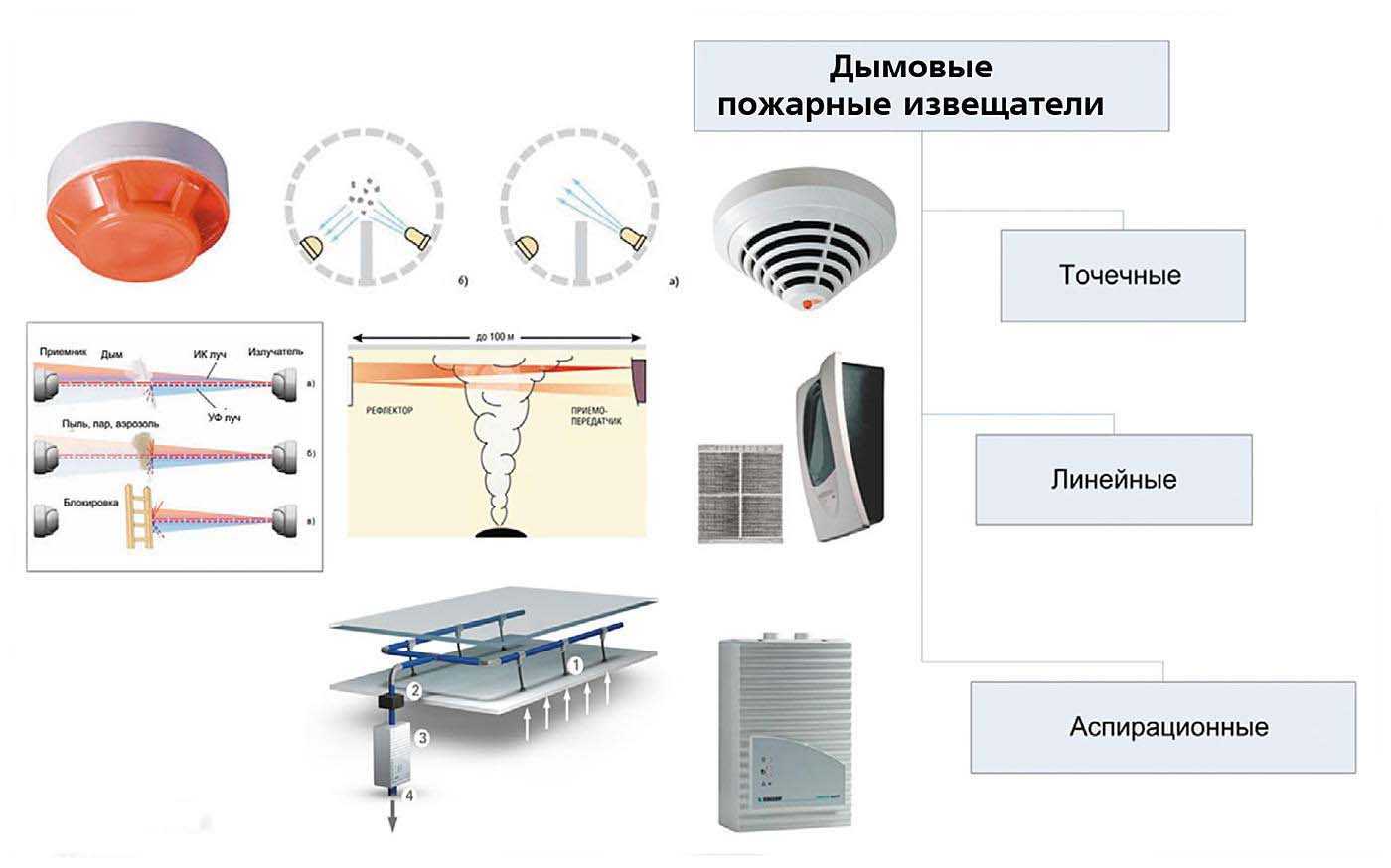

По принципу работы пожарные дымовые датчики делятся на два типа: оптические и ионизационные. Первые бывают:

• точечные;
• линейные;
• аспирационные.

Вторые устройства разделяются на две группы:

• радиоизотопные;
• электроиндукционные, применяются в особо ответственных помещениях.

Точечные дымовые датчики используют свойство серого дыма рассеивать инфракрасное излучение. Излучатель и приемник находятся в одном корпусе. Дым, попадая в прибор, вызывает изменение оптической среды, что приводит к отражению излучения светодиода на фотодиод. Если мощность излучения, попавшего на фотоприемник будет больше какого-то порогового значения, то прибор сработает.

Линейные дымовые датчики состоят из двух частей: излучателя и приемника. Они устанавливаются под потолком на стенах напротив друг друга в прямой видимости. Принцип работы датчика задымления заключается в следующем. Излучатель (светодиод) постоянно включен. Приемник (фотодиод) все время контролирует мощность принимаемого сигнала. При изменении излучения больше определенного предела сенсор срабатывает. Схема подключения пожарных дымовых датчиков данного типа отличается от обычных однокорпусных тем, что присутствует дополнительный кабель питания на излучатель.

Радиоизотопный датчик облучает атмосферу камеры, ионизируя ее. На электроды, введенные в область ионизации, подается напряжение, и возникает ионизационный ток. При попадании смога ионы воздуха начинают прилипать к крупным и менее подвижным частицам дыма. Это приводит к уменьшению ионизационного тока, что сигнализирует о наличии возгорания.

Электро-индукционный датчик имеет электрический насос, который засасывает воздух в газовую трубку, где под воздействием коронного разряда заряжается. Двигаясь дальше, и попадая в камеру с измерительным электродом, наводит на нем потенциал пропорциональный объему заряженных частиц. Электронный блок обрабатывает амплитуду, скорость его нарастания и выдает сигнал тревоги.

Конструкция

Получившего наибольшее распространение по сравнению с электроиндукционным устройством, ионизационного радиоизотопного дымового извещателя состоит из следующих элементов:

• Корпуса из высококачественного пластика, например, негорючего поликарбоната с отверстиями для входа и выпуска воздуха, дымовых газов, защищенными как мелкой металлической сеткой от проникновения насекомых, так и формой корпуса вокруг них, их расположением на нем для защиты от воздействия прямых воздушных потоков.
• Монтажной базы с электронной печатной платой, на которой установлены две, последовательно включенные в электрическую цепь ионизационные камеры – контрольная и измерительная; блок управления с микроконтроллером, предназначенный для обработки данных, передачи сигналов, адресации устройства; входными/выходными скользящими зажимными контактами/клеммами для подключения к шлейфу установки АПС.
• Конструктивно контрольная камера размещена внутри измерительной, являясь закрытым объемом, защищенным от проникновения частиц дыма; в то время как измерительная камера открыта, предназначена для свободного проникновения, фильтрации газовоздушной среды для фиксации происходящих в ней изменений.

Типовая конструкция ионизационного извещателя

• Компактного источника радиоактивного излучения, чаще содержащего ничтожно малое количество изотопа америция-241, нанесенного на металлическую фольгу, установленного внутри контрольной камеры. Его излучение проникает через обе камеры, образуя в воздухе положительно и отрицательно заряженные частицы – ионы воздуха; при этом радиоизотопный источник излучения несет положительный, а внешняя измерительная камера – отрицательный заряд. При подаче электропитания на входные контакты ионизационного пожарного извещателя внутри него возникает электрическое поле.
• При накоплении на сигнальном электроде, установленном на границе соединения контрольной и измерительной дымовой камер, положительного заряда достаточной силы, установленного настройками микроконтроллера; он через аналого-цифровой преобразователь, входящий в состав электронной интегральной схемы, формируется в тревожный сигнал, передаваемый на прибор/блок установки АПС.

Сила тока в ионизированном пространстве внутри такого пожарного извещателя остается стабильной только при сохранении нормальных условий в зоне контроля.

При малейших изменениях в воздухе ионизационные пожарные извещатели чутко реагируют, приводя в действие весь комплекс автоматической противопожарной защиты, что дает возможность, если не сразу ликвидировать очаг возгорания; то дать возможность локализовать его, дать время до прибытия пожарных подразделений, минимизировать материальный ущерб.

Особенности и назначение

Особенности датчика пожара

Пожарные извещатели призваны выполнять следующие функции:

1. Помогают практически моментально обнаружить в помещении дым. Во время активации датчик дыма начинает пищать. Также есть датчики, которые реагируют большой выброс тепловой энергии в контролируемой зоне, перемены в плотности среды, наличие открытых источников огня, а также присутствие в воздушных массах частиц газа или копоти.
2. Бесперебойная работа даже в условиях загрязненной среды. Современные пожарные извещатели могут качественно исполнять свои функции даже в том случае, если в воздухе присутствует пыль и вредные примеси. Это не мешает устройству улавливать дым и моментально отправлять сигнал в свой командный центр.

Отличаются датчики пожарной сигнализации и устойчивостью к механическим воздействиям. Сильные вибрации и другие помехи не становятся причиной ложных срабатываний устройства. Выбирая пожарный извещатель, необходимо отталкиваться от назначения помещения, а также пожарной нагрузки.

Выбор датчика

Процесс выбора полностью зависит от места и цели расположения извещателя:

• Тепловой – простой, дешевый и неприхотливый к «среде обитания». Но, порог срабатывания низкий. Недолговечный.
• Оптический дымовой – сложный, дорогой и прихотливый к чистке как самого устройства, так и воздуха. Порог срабатывания высокий. Недолговечный.
• Ионизационный дымовой – более дорогой, прихотливый к месту расположения, сложный в использовании. Порог срабатывания высокий. Долговечный.
• Комбинированный – отличный вариант, включивший в себя оптический и тепловой датчики. Дорогой, сложный и оптимальный.

Компании, которые реализуют извещатели для дома:

• Ajax;
• Xiaomi;
• Болид.

Каждый из извещателей может быть адресным и неадресным.

Отличие адресных от не адресных датчиков

Перед приобретением узнавайте о возможностях извещателей. Если это адресный – с ним можно точно определить очаг возгорания и потушить до того, как случится большой пожар. Неадресный только сообщает о факте изменения какого-либо параметра (например, увеличение температуры).

Неадресный больше подойдет для комнаты с мелкой квадратурой. Адресный рекомендуется использовать на более крупных объектах.

Классификация

Технические устройства, осуществляющие оповещение о возгорании имеют разделение на следующие виды:

1. Автономные дымовые модели извещателей

Имеют наибольшую популярность среди всех противопожарных датчиков. Они моментально реагирует на появление частиц дыма в воздухе. По основному принципу функционирования бывают оптико-электронными и ионизационными.

Первые могут быть активными и пассивными. Активные оптико-электронные устройства излучают ультрафиолет или инфракрасное излучение в пространство и по полученному отклику выбирают дальнейший режим работы.

Пассивные приборы просто анализируют воздушную среду, ничего в нее не излучая.

Ионизационные модели пожарных извещателей не имеют широкого применения. Они работают на основе радиоактивных веществ. Такие приборы, не оказывают какой – либо опасности для человека, но возникает трудность с их последующей утилизацией.

1. Автономные комбинированные модели извещателей

Они реагируют не только на частицы дыма, но и принимают во внимание изменение температуры в помещении и появление других продуктов горения, включая огонь. Преимуществом является то, что такие устройства способны оповещать и при появлении газообразных и опасных аэрозольных веществ

ТОЧЕЧНЫЕ ДЫМОВЫЕ ИЗВЕЩАТЕЛИ

Точечные дымовые пожарные датчики имеют излучатель и приёмник ИК – сигнала, расположенные в одном корпусе. Такие устройства анализируют характеристику задымлённости очень маленького пространства, практически точки, в которой они установлены, отсюда и название.

Оптопара, состоящая из излучающего светодиода и принимающего излучение фотодиода располагается в так называемой дымовой камере.

Диоды размещены друг относительно друга таким образом, что прямая засветка фотодиода исключена. Срабатывание пожарной сигнализации происходит при улавливании фотодиодом отражённого от дыма сигнала.

Для исключения отражения излучения от стенок дымовой камеры и ложного срабатывания сигнализации, камера изготовлена из специального чёрного пластика, поверхность которого поглощает ИК – лучи. Для обеспечения этой характеристики, камера имеет сложную, специально сконструированную форму.

По периметру дымовая камера имеет сквозные отверстия, обеспечивающие свободный доступ в неё воздуха (и дыма, соответственно) из помещения.

Адресно-аналоговый

Характеристика и чувствительность

Адресно-аналоговые извещатели являются наиболее инновационными устройствами для обнаружения признаков дыма. Причем не только при достижении порогового значения, а проводя измерение его уровня от момента появления таких признаков в воздухе контролируемого помещения.

Прибор АПС в составе адресно-аналоговой системы ведет контроль изменения таких величин в реальном масштабе, что дает возможность отследить динамику развития возгорания на самых первых стадиях без ложных срабатываний точно по месту (адресу), выдать сигнал тревоги намного раньше аналоговых установок АПС.

Востребованные изделия российских производителей

ДИП-34 А

ДИП-34А – это оптико-электронный программируемый адресно-аналоговый датчик, выпускаемый НПО НВП «Болид». Размеры – 100 х 47 мм. Пороговая инерционность срабатывания – не более 10 с. Ток потребления – 50 мкА. Защита от пыли/влаги – IP Диапазон эксплуатации – от – 30 до 55℃. Монтаж – потолочный, в том числе в подвесные/натяжные системы. Средний срок службы изделия – 10 лет. Характеризуется программной установкой режимов задымленности «день/ночь», контролем работоспособности, запыленности, текущего значения концентрации продуктов горения, памятью адреса ИП, записанного в энергонезависимой памяти. Используется в составе систем АПС с контролером «С2000-КДЛ» – до 127 ИП-34А.

ИП 212-82 1 Аврора-ДИ

ИП 212-82/1 «Аврора-ДИ» производства «Аргус-Спектр». Характеризуется передачей сигналом аналоговой величины, настройкой уровня чувствительности, автоматическим тестированием. Имеет датчик вскрытия. Размеры – 110 х 54 мм. Степень защиты – IP Дежурный ток потребления – 200 мкА. Напряжение – 10–40 В. Рабочий диапазон – от – 40 до + 55℃. Прибор для программирования – «Аврора-3П».

Принцип работы, плюсы и минусы

Адресно-аналоговые АПС требуют использования специальных дымовых/тепловых ИП. Эти датчики гораздо сложнее привычных аналоговых изделий. Соответственно, их стоимость намного выше. Хотя их функциональность намного шире обычных точечных ИП, а необходимое количество для защиты помещений меньше в разы, но широкого распространения в регионах России они пока не получили.

Стоимость таких ИП, приемно-контрольного оборудования, программного обеспечения, необходимость квалифицированного монтажа/наладки, обслуживания, суммарные затраты для обеспечения защиты объектов обычно не позволяют собственникам, руководству предприятий/организаций их применять.

Однако, на некоторых объектах их использование все же признается разумной/жесткой необходимостью. Например, в высотных зданиях, больших по площади и строительному объему офисных, торговых, развлекательных центрах, зданиях административных учреждений, где огромное количество помещений, удаленных по вертикали и горизонтали, должны постоянно быть под контролем; причем с точным указанием адреса, быстрым обнаружением первых признаков пожара для возможности оперативного реагирования, без чего тушение будет изначально затруднено.

Линейные дымовые извещатели

Для дымовых линейных извещателей ширина защищаемой зоны определена как в СП 5.13130.2009 равная 9 м без изменений (п. 6.6.18). Максимальная высота защищаемого помещения так же остается равной 21 м, но исключено требование о размещении линейных извещателей в два яруса при высоте помещения более 12 м. Также исключена необходимость подтверждения расчетом возможность размещения линейных дымовых извещателей ниже 0,6 м от перекрытия. В этом случае расстояние между оптическими осями извещателей должно составлять не более 25 % от высоты установки извещателей и от стены – не более 12,5 % (рис. 4) . Таким образом в помещении выстой 21 м можно располагать линейные извещатели ниже ферм на высоте, допустим 18 м, с расстояниями между извещателями 18 х 0,25 = 4,5 м. Т.е. при двойном количестве извещателей, как при двух ярусах, но без подтверждения каким-либо расчетом. Одновременно запрещается установка линейных дымовых извещателей на сэндвич-панели.

Рис. 4. Расстановка линейных дымовых извещателей на нижнем уровне

Данная расстановка линейных дымовых извещателей определена исходя из модели распространения дыма от очага изображенной на рис. 5. Дым от очага, за счет конвекции, поднимается вверх, угол конуса распространения дыма принимается равным 22°. Соответственно, на высоте Н радиус площади, заполненной дымом, будет равен 0,2Н, соответственно диаметр равен 0,4H. Таким образом, оси линейных дымовых извещателей располагаются на расстояниях меньше диаметра распространения дыма на высоте H, что гарантирует обнаружение восходящего потока дыма.

Рис. 5. Распространение дыма в помещении

Установка датчика

Все извещатели пожарной сигнализации крепятся на потолок. Установка на стену возможна только в объемных помещениях на производстве (цех, амбар и прочее). В случае настенного устройства, они должны устанавливаться на расстоянии не менее 30 см от потолка.

По схеме разрешается объединять не более 5 приборов. Допускается объединение до 10 линейных извещателей, если это можно технически реализовать. Установка над высокими стеллажами и шкафами – обязательное условие монтажа.

У каждого датчика есть нормы величины участка, который он способен охватить. Соблюдение правил поможет защитить аппаратуру от огня. Для охвата большой территории нужно:

1. Подготовить проект.
2. Расчет количества приборов.
3. Выявить точки размещения.

Монтаж следует делать по инструкции, прилагаемой к приобретенному оборудованию:

Закрепить извещатели на местах установки.
Подвести шлейфы приемника к каждому устройству.
Использовать кабель на две жилы для подачи питания.
В паспорте датчика обратите внимание на типовое и максимальное напряжение. Это предельные показатели.
Проверять устройство нужно светодиодными неполярными индикаторами.
Контакты тепловых датчиков в замкнутом положении подводятся к шлейфу.
В дежурном режиме устройства не потребляют ток.

Особенности и назначение

Датчики-извещатели – это пожарные технические средства, передающие извещение о возникшем пожаре на приемно-контрольный прибор. Обычно, круглые белые коробочки, что крепятся на потолке, оснащены несколькими датчиками. Извещатели устанавливаются на различные объекты и используются с учетом той среды, в которой будут находиться. Современные извещатели пожарной сигнализации устанавливают в домах, квартирах, в местах общественного типа, в офисах и на предприятиях.

Противопожарная система может известить о незначительном возгорании пожарную службу вовремя. Если система сигнализации дополнительно подключена к системе пожаротушения, то очаг возгорания будет потушен в считаные секунды, после обнаружения потенциальной угрозы датчиком.

Устроены пожарные извещатели таким образом, чтобы выполнять ряд функций:

• Обнаружение пожара при первых его проявлениях и включение звукового оповещения. Быстрое обнаружение достигается благодаря изменению температуры, перемене в плотности среды, открытому огню, нехарактерным веществам в воздухе (копоть, газ, аэрозоль).
• Загрязненная среда не должна затруднять или блокировать работу извещателей. Пыль, примеси, высокая влажность воздуха не мешают правильной работе датчиков.
• Механические воздействия не должны препятствовать работе извещателей.

Устройства имеют разные технические особенности, но должны согласовываться с едиными нормативами по установке. При проектировании следует опираться на подконтрольный объект и пожарную нагрузку.

Это интересно: Звуковой пожарный оповещатель: типы, конструкция, применение

Область применения РИД

Так как ложное срабатывание РИД практически отсутствует, блоки сигнализации используют в помещениях, для которых в ППБ предъявляются высокие требования безопасности. Датчики могут использоваться в зданиях, в которых хранятся вещи, имеющие материальную или историческую ценность. Радиоизотопные пожарные извещатели применяются:

• Музеях.
• Развлекательных центрах.
• Театрах.
• Складах химической продукции и т.д.

Существует возможность приобретения устройств с дополнительными функциями и системой защиты:

• В искробезопасном исполнении. Устройство и корпус сигнализации позволяет его эксплуатацию в промышленных зданиях связанных с производственными работами.
• В нормальном исполнении — подходит для любых типов помещений. Рекомендуется использование устройств оповещения на кораблях и взрывоопасных складах.

РИД применяется как основной блок аспирационных извещателей. Устройство позволяет точно определить наличие дымообразования в помещении.

Эксплуатация и утилизация

РИД должны устанавливаться с учетом выделяемого прибором гамма излучения. Во время обслуживания прибора помимо проверки точности прибора и удаления пыли осуществляются следующие мероприятия:

• Очистка прибора от пыли.
• Проверка характеристик РИД и сопоставление требуемым нормам согласно НПБ 01.12.99. В учет принимаются требования, изложенные в НРБ 99 и СП.2.6.1.758-99. Утилизация и дозаправка РИД может быть выполнена исключительно организацией имеющей лицензии на проведение работ.
• Дымовой радиоизотопный пожарный извещатель вводится в эксплуатацию по результатам радиологического обследования и при показателях соответствующих норме.
• Способы утилизации регулируются правилами НРБ. При нарушении на собственника возлагается административная ответственность в виде штрафных санкций. Самостоятельная утилизация приборов категорически запрещена.
• Регулируются чувствительные элементы РИД.
• По результатам обслуживания составляется акт о проделанной проверке и выполненных работах. Вносится информация о количестве гамма излучения, скорости срабатывания и других важных характеристиках.

Использование радиоизотопных извещателей требует соблюдения особых мер безопасности при эксплуатации и обслуживании приборов. Поэтому установка систем оповещения изотопного типа не получила широкого распространения.

Способность раннего распознавания даже небольших частиц дыма в помещении делает необходимым применение извещателей в музеях, офисных центрах, хранилищах банков, складах с взрывоопасными материалами.

Некоторые виды химической продукции при возгорании практически не выделяют дыма, установка изотопных датчиков существенно увеличивает пожарную безопасность таких зданий.

Установка

При покупке и установке дымовых пожарных извещателей необходимо обращать внимание на их основные характеристики:

• гарантийный срок службы;
• материал;
• разновидность прибора;
• инерционность и скорость срабатывания;
• чувствительность;
• потребляемая мощность;
• дальность работы;
• площадь охвата.

Установка и количество пожарных извещателей зависит от площади помещения, высоты потолков, площади контролируемой зоны датчика, наличия опасных зон.

В одном помещении монтируются, как минимум, 2 датчика возгорания. Один прибор используется тогда, когда: а) площадь комнаты невелика и соответствует охватываемой площади датчика; б) если установлена адресная система оповещения о пожаре.

В среднем, любой датчик охватывает площадь от 55 кв.м. (при высоте потолков 10-12 м) до 85 кв.м. (высота потолка 3-3,5 м). Если потолки более 12 метров, датчики возгорания монтируются в два уровня – на стенах/на потолке. Если вверху устанавливаются точечные приборы, то на стенах преимущественно – линейные.

Пожарные извещатели располагаются под потолочными перекрытиями и на максимальном расстоянии от стен 450 см. Расстояние между двумя дымовыми извещателями не должно превышать 900 см.

Если потолки навесные, то датчики дыма монтируются между двумя потолками и не менее 1 метра от вентиляционного отверстия. Если помещение неправильной формы или имеет нестандартные инженерные конструкции, количество пожарных датчиков должно быть увеличено.

Установка и монтаж приборов пожарной безопасности должны производиться специалистами. Самостоятельная установка может быть проведена с нарушением технических требований и работа приборов будет некорректна.

Техническое обслуживание приборов должно проводиться на регулярной основе и не реже одного раза в три месяца.
