Пиролизная печь: виды, как сделать своими руками

Газовый баллон для пиролизной печи

Сделать пиролизную печь из газового баллона несложно. Что необходимо для этого сделать.

Печка пиролизного типа из баллона

В первую очередь внутри баллона надо сделать перегородки для камеры дожига. Для этого можно нарезать из листового железа круги диаметром равным внутреннему диаметру баллона. На каждом круге надо вырезать сегмент. В конечном итоге должно получиться больше, чем полукруг.
Полученные детали устанавливаются внутрь резервуара, где они привариваются по периметру электросваркой

Очень важно правильно установить обрезанные круги. Необходимо установку провести так, чтобы свободное от отрезанного элемента место оказалось напротив точно такого же, только другого отрезанного круга

То есть, должна получиться многоступенчатая камера, собранная из этих кругов перегородок, которые собранные в одну систему будут собой представлять змеевик. По нему и будут пиролизные газы от топки подниматься к дымоходу. Здесь же они будут обогащаться кислородом и сжигаться полностью.
Обязательно в стенке баллона напротив первого этажа камеры дожига надо сделать несколько небольших отверстий диаметром 3-5 мм. Отверстия делаются сверлом и дрелью.
Конец созданного канала камеры дожига соединяется с выходным патрубком, который станет началом дымохода. Поэтому сбоку или сверху баллона делается отверстие под патрубок, и с внешней стороны он приваривается.
Как и в любой печи, в пиролизной надо сформировать топку. Для этого в баллоне делается отверстие прямоугольной формы под дверцу. Через нее будет производиться закладка топлива.
Чуть ниже отверстия устанавливается колосниковая решетка, которую можно изготовить из того же металлического листа, в котором надо просверлить отверстия. Можно сделать ее из арматуры в виде сетки.
Ниже дверцы с той же стороны, где она будет установлена, надо сделать несколько отверстий для подачи первичного воздуха.

Данная конструкция дает возможность поджиг производить сверху топлива. Воздух будет проникать через массу уложенных топливных брикетов и попадать в зону тления. Его будет не очень много, что не даст топливу загореться в полную силу. Кстати, в качестве топлива в пиролизных печах могут использовать опилки, мелко нарубленные стебли или листа, лучше запрессованные, мелкой фракции уголь. Сегодня производители пиролизных котлов предлагают к ним свое топливо, которое изготавливается из любых растительных материалов. Они прессуются в небольшие гранулы, которые называются пеллетами.

Пиролизная печка из газового баллона с прессом

Из газового баллона можно изготовить более простую конструкцию печки пиролизного типа.

Срезается верхняя полукруглая крышка баллона.
Срезается часть боковины под отверстие для топки.
Устанавливается колосниковая решетка.
Вырезается из металлического листа блин диаметром, который будет чуть меньше внутреннего диаметра баллона.
В блине делается отверстие под дымоходную трубу, которая к нему и приваривается.
Эту конструкцию надо утяжелить, для чего с нижней ее стороны привариваются четыре куска швеллера. При этом дымоходное отверстие не должно быть закрыто.
В вырезанной крышке баллона также делается отверстие под дымоход.
Навешивается дверца.
Делаются небольшие отверстия ниже топки.

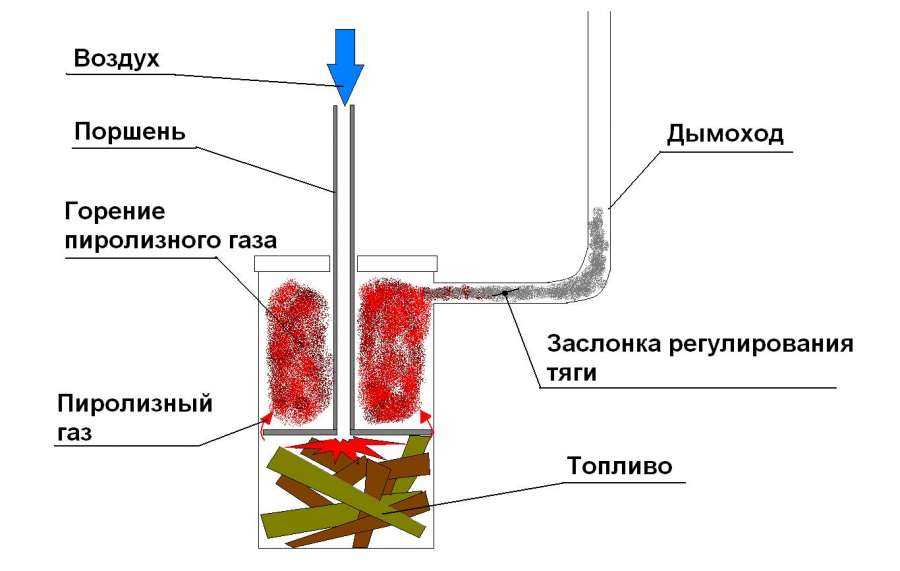

Схема работы пиролизной печи из газового баллона

Печь готова, можно ее загружать. Загрузку делают больше половины объема полученного пространства. Поджиг можно производить снизу или сверху. Устанавливается сверху пресс, изготовленный из металлического блина, усиленного швеллерами. Его основная задача – прижимать топливо к зоне горения (тления), при этом между стенками пресса и поверхностью уложенного топлива остается пространство, сформированное швеллерами. При сжигании топлива пресс будет опускаться, оставляя зазор одинаковым во время всего процесса работы пиролизной печи.

Между краями блина и стенками баллона также есть зазор, через который угарные газы поступают в зону дожига, образованной крышкой печи и верхней плоскостью пресса. Обычно такой агрегат называют печкой длительного горения. Как показывает практика, одной закладки хватает на 6-10 часов в зависимости от объема топочной камеры.

Пиролизная печь Лачиняна

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

глубина – 53 сантиметра;
ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

колосниковая решетка;
красный полнотелый кирпич;
поддувальная дверца;
топочная дверца;
трубная задвижка;
чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

вода – 1 часть;
глина – 4 части;
просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки — не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материал	внутренняя конструкция	применение
металлическая	печь-буржуйка	обогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьян	обогрев жилого и нежилого помещения
печь Бубафоня	обогрев нежилого помещения
печь на отработанном масле	обогрев нежилого помещения
кирпичная	печь Кузнецова	обогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления

По способу передачи тепла агрегаты разделяются на модели:

с водяным контуром отопления;
вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

для каких целей нужна печь;
где она будет стоять;
на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

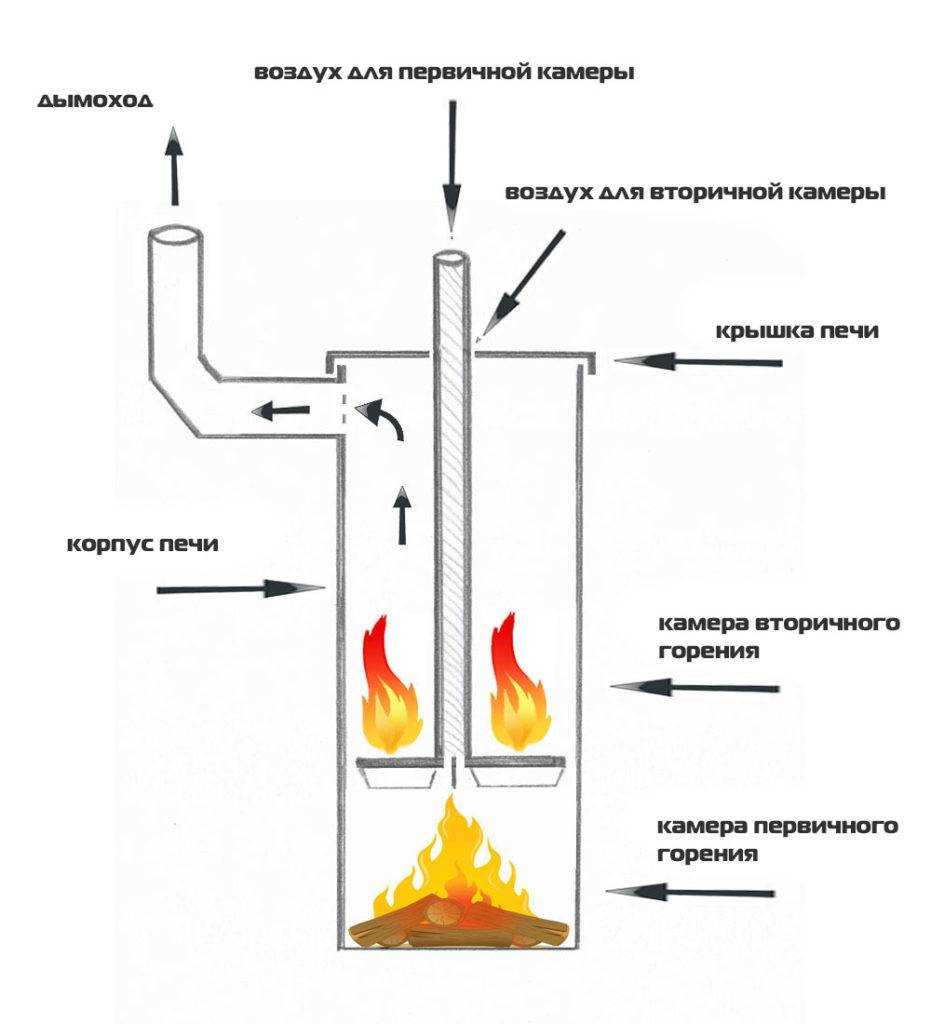

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Технология изготовления пиролизной печи малой мощности

Котел мощностью от 25 кВт необходим для большого дома или другого строения, площадь которого не менее 200 метров. Для отопления гаража, теплицы или дачного домика вполне достаточно соорудить пиролизную печь с воздушным охлаждением. Ее также выполняют из листового металла, но ее конструкция значительно проще:

Исключается необходимость в дымомосе, если расположить камеру сгорания газа выше камеры газификации, то есть использовать естественную тягу.
Печь не подключают к системе отопления.
Печь получается не автоматизированной и требует периодического контроля и настройки режима горения.

Необходимо соблюдать следующие условия: подача воздуха в камеру газификации должна быть ограничена и регулироваться заслонкой, а в камере сжигания газа должен быть устроен воздуховод, подающий достаточное для горения количество свежего воздуха.

Структура печи изнутри

Изготовление простой пиролизной печи:

Из жаропрочной стали сваривают корпус печи с отверстиями для дверцы топочной камеры и дверцы зольника. Топочную камеру располагают непосредственно над зольником и отделяют от него чугунным колосником. Регулирование подачи воздуха в топочную камеру осуществляется с помощью дверцы зольника.
Камеру сгорания газов располагают над топочной камерой и отделяют от нее отсекателем – пластиной из жаропрочной стали. Камеру необходимо оснастить каналом подачи воздуха с заслонкой. Для исключения попадания свежего воздуха в топку отверстия для прохода пиролизных газов располагают как можно дальше от канала подачи воздуха.
Дверцы топочной камеры и зольника изготавливают из металла, усиленного уголком, можно также использовать готовые чугунные дверцы, купленные в магазине. Их обязательно оснащают запорной рукой.
Обе камеры изнутри выкладывают шамотным кирпичом – это убережет железо от скорого прогорания, а также улучшит условия теплораспределения. Если печь расположена в домике, можно обложить ее кирпичом и с внешней стороны – так вы исключите вероятность ожога.
В дымовую трубу устанавливают шибер, чтобы была возможность регулирования тяги. Дымоход выполняют из теплоизолированной трубы, это повышает его безопасность. Кроме того, при резком перепаде температур на внутренней поверхности неутепленной трубы образовывается конденсат, который содержит вещества, способствующие разрушению металла.

Пиролизная печь или котел, сделанные своими руками, возможно, и не достигнут уровня КПД, заявленного производителем аналогичных агрегатов промышленного производства. Но теплоотдача от них будет значительно выше, чем от обычной дровяной печи, а затраты на их изготовление значительно ниже. Пиролизные установки экологичны и позволяют, кроме своего основного назначения, успешно сжигать мусор и отходы деревообработки.

Особенности конструкции отопительного агрегата длительного горения

При желании изготовить установку длительного горения своими руками необходимо, прежде всего, понять, чем отличается её конструкция и принцип работы от традиционных теплогенераторов.

В обычной печи при сильной тяге и в большом количестве кислорода сухие дрова сгорают очень быстро. Но с помощью полной загрузки топлива и ограничения доступа воздуха в топочную зону интенсивное горение можно превратить в тление. Интенсивность поступления воздуха регулируют с помощью заслонки.

Сгорание топлива в такой установке, в отличие от агрегатов традиционной конструкции, происходит сверху вниз. При сгорании топлива очаг опускается. Это достигается с помощью специальной крышки, которая давит на очаг сверху.

Кислород для горения топлива в верхней зоне печи поступает через трубу, которая монтируется сверху в крышку.

https://youtube.com/watch?v=R—IcJX-uX4

Принцип работы пиролизной печи

Пиролиз — технологический процесс газогенераторного горения. В результате сгорания твердого топлива, как пеллеты, уголь, дрова, торфяные брикеты происходит обогрев помещения. Принцип работы схож с функциональностью котла с сухой перегонкой. Пиролиз носит экзотермический характер, и отмечен способностью подогрева поступающего воздуха за счет выделяемого тепла

Загруженное топливо поджигается, и при закрытой дверце включатся вентилятор. Высокий температурный режим (200 -800 градусов) и низкое содержание кислорода в печи подводят к химическому процессу — дерево разлагается на пиролизный газ и древесный кокс. При горении древесина склонна к образованию метилового спирта, ацетона, уксуса и смолы.

Выделившийся газ соединяется с кислородом, и переходит в стадию горения. Образовавшийся в процессе горения дым, не содержит вредных канцерогенов и других опасных веществ. Сгоревшее топливо выделяет тепловую энергию, идущую на обогрев помещения. Вода, находящаяся в котле, в горячем состоянии поступает в систему отопления при одновременной подаче обратки. Теплоноситель также используется и в качестве охладителя. Так работает котел с нижним расположением камеры.

Режимы работы пиролизного котла

Розжиг

На этом этапе нужно, чтобы шибер находился в открытом состоянии. Продукты горения движутся непосредственно в дымоход

Рабочий режим

Устройство работает при закрытой заслонке, обеспечивая, таким образом, протекание процесс пиролиза. Создание тяги в газоходе достигается принудительным образом или естественным путем.

Догрузка топлива

В этот момент шибер закрыт, но тяга в газоходе еще присутствует на протяжении некоторого времени. Процесс пиролиза не заканчивается. Догрузка топлива должна осуществляться как можно быстро, так как в противном случае оно может просто сгореть.

Принцип работы

Об авторе

Сергей Суренович Лачинян — известный изобретатель в сфере новой физики, акустики и электроники. Идея о создании печи нового типа послужило, создаваемое им на тот момент, автономное мобильное жилье на основе автомобиля ГАЗ-66 с будкой (о нем есть множество статей в Сети и СМИ). Для обогрева жилой части требовалась печь с низким расходом топлива, а также максимально высоким КПД отдачи тепла. Казалось бы, эти вещи не совместимые, однако методом проб и ошибок изобретатель нашел решение и сделал долгожданную печь.

Принцип ее работы заключался в тлении угля при полном отсутствии кислорода – в физике такое явление называется пиролизом. В природе его можно наблюдать при тлении торфянных источников и угольных шахт, где годы назад был пожар, а в настоящее время они «законсервированы» и по прежнему «горят» без кислорода и практически без выделения дыма.

Созданная пиролизная печь может применяться в палатках, теплицах, дачных домиках, а также в небольших сельскохозяйственных строениях (курятник, свинарник). Изобретатель назвал ее ПНГ 5-50, но водители дальнобойщики, рыбаки и охотники, которые в мороз согревали салон своих автомобилей и палаток, дали ей свое, близкое к сердцу, название – «Лачинянка». С течением времени конструкция печи модернизировалась, обретала завершенные формы и могла быть собрана из более легкодоступных материалов. Позднее на изобретение был получен патент.

Немногим позже появилась модель ПНГ 5-150 с возможностью применения водяной рубашки для полноценной замены доменных печей и гораздо большей мощности для отапливаемой площади.

Сейчас чертежи пиролизных печей доступны всем за символическую плату, и как заверяет Сергей, в будущем нас ждут предложение позволяющие использовать эту печь не только для отопления.

Только приобретая чертежи у нас, Вы гарантированно получаете поддержку от автора — Сергея Лачиняна!

Если Вы интересуетесь печами для своего дома, то наверняка слышали о печи лачинянка. Модель действительно уникальна и достойна внимания. Поэтому оставайтесь с нами, чтобы поближе ознакомиться с ее конструкцией, принципами работы и даже этапами производства (если пожелаете сделать своими руками, самостоятельно).

Варианты самостоятельной сборки

Пиролизная печь из металлической бочки

Самодельные конструкции могут быть выполнены из различных материалов, таких как газовый баллон, консервные банки, бочки, кирпичи и многое другое.

В зависимости от материала производства, все печи условно делятся на:

каменные;
металлические.

Каменные или кирпичные печи используются крайне редко. Это связано с тем, что для ее сооружения понадобится немало капиталовложений и времени.

Конечно, за последнее время такие конструкции прошли некоторые модификации, что позволило значительно увеличить их эффективность. Что касается металлических печей, то они пользуются особой популярностью. Дело в том, что их можно изготовить даже из старого газового баллона или бочки.

Пиролизная печь Лачинянка

В зависимости от принципа работы, используемого топлива и материала все печи делятся на такие виды:

печь, работающая на обработанном масле;
печь Кузнецова;
Лачинянка;
печь Булерьян;
Бубафоня.

Принцип работы всех этих конструкций один – дожигание газа, который выделяется из топлива. Но, при выборе конструкции стоит учесть некоторые особенности каждого вида.

Так, печи, которые работают на отработанном масле, нежелательно использовать в бане и других жилых помещениях. Они оптимально подойдут для отопления гаража и других нежилых помещений.

Конечно, стоит учесть, что небольшие печи, работающие на отработанном масле, обладают высокой продуктивностью. Для работы понадобится всего лишь кружка масла.

Возможно, Вам будет интересна статья о том, как сделать пиролизный котел своими руками.

Обзор современных моделей пиролизных котлов для отопления читайте здесь.

Из кирпича

Для строительства кирпичной печки понадобится:

Чертеж пиролизной печи. (Для увеличения нажмите)

керамический и шамотный кирпич;
стальные листы;
чугунные колосники;
вентилятор мощностью 300 Вт;
дверка в топочную и для поддувала;
сварочный аппарат;
дрель;
болгарка и другие.

Имея под рукой такие материалы и инструменты, можно соорудить печь своими руками. Конечно, не стоит забывать о некоторых нюансах, от которых будет зависеть прочность и эффективность работы отопительной конструкции.

Если вы остановили свой выбор на кирпичной печи, то процесс сооружения будет выглядеть так:

Расчистка места и установка фундамента. Оптимальным вариантом станет ленточный фундамент. Он должен обладать высокой прочностью.
После того, как фундамент застынет, можно приступать к кладке кирпича. Для этого используют высококачественный огнеупорный кирпич, который обладает высокой прочностью.
Внутри печь выкладывается шамотным кирпичом, который выдерживает высокие температуры.
Установка дымохода. Лучше всего здесь использовать металлические вставки или же керамические конструкции.

Имейте в виду: к кладке дымохода нужно подойти с большой ответственностью и лучше заранее проконсультироваться с профессионалом печного хозяйства.

Все работы проводятся согласно предварительно начерченному плану, который лучше согласовать со специалистом.

При необходимости можно провести декорирование конструкции. Для этого часто используют облицовочный кирпич, камень и другие материалы, которые способны выдерживать большие температуры.

Из газового баллона

Особенность печи Бубафоня заключается в том, что она может использоваться на разном топливе.

Чтобы изготовить такую конструкцию собственными руками, понадобятся инструменты:

молоток;
болгарка;
сварочный аппарат и электроды;
пассатижи.

Процесс изготовления печи Бубафоня проводится в такой последовательности:

Срезать верхнюю выпуклую часть баллона.

Будьте внимательны: срезайте верхнюю часть баллона ниже или выше сварочного шва, так как соединительный шов изнутри укреплен металлической пластиной, что может усложнить распил.

В центре устраивается отверстие для воздуховода.
Вверху корпуса баллона, делается отверстие для дымохода.
Изготовить газорассекатель с трубой, через которую во вторую камеру будет подаваться кислород.
Приварить дымоход.

Как видно, изготовить печь из газового баллона можно легко своими руками

Но стоит особое внимание уделить резке баллона. Перед тем как приступать к работе с болгаркой, необходимо увериться в том, что в баллоне нет остатков газа, для этого баллон полностью заполняют водой

Виды пиролизных печей

Качественная печь длительного горения должна отвечать нескольким условиям:

• для поддержания максимальной температуры горения и длительной работы иметь достаточно большую камеру загрузки ;

• в целях предотвращения паразитной тяги и излишнего поступления воздуха котел должен быть максимально герметичным ; дверки на нем должны примыкать к корпусу как можно плотней;

• так как сгорание газов происходит частично и в дымоходе, для увеличения КПД печи его горизонтальный участок в месте соединения с котлом лучше удлинить до 1 м и дополнительно утеплить минватой;

• для того, чтобы снизить количество закладок топлива, укладывать его следует как можно плотней, без просветов – так оно будет тлеть гораздо дольше; крупные поленья желательно засыпать щепой или опилками; в некоторых моделях (к примеру, таких как «Стропува» или «Бубофаня», о которых мы расскажем чуть ниже) топливо дополнительно спрессовывают ;

• наличия в котле минимального количества теплообменников (труб с водой для отведения тепла в помещение) – так как при отдаче тепла в трубы температура в печи будет резко снижаться, и газы, не сгорая, просто улетучиваться в трубу; КПД печи при этом, естественно, резко упадет;

• во избежание задымления помещений влажность используемого сырья должна максимально низкой (до 20%);

• так как такие котлы требуют частой очистки, соединение дымовой трубы должно быть сборно-разборным ;

• при понижении температуры в котле часто образуется водяной конденсат ; для его отведения внизу дымохода следует предусмотреть кран для слива.

Важно! Производительность таких печей напрямую зависит от объема ее рабочей камеры. Форма самого котла при этом может быть любой

По способу сжигания топлива пиролизные котлы подразделяются на:

• шахтного типа. подача воздуха в камеру с твердым топливом осуществляется снизу, через поддувало (отверстие в нижней части топки), при этом, естественно, топливо начинает сгорать также снизу;

Пиролизный котел шахтного типа

• с верхним сжиганием топлива. воздух в первую камеру поступает сверху по специальной трубе.

Печь «Стропува» с нижним сжиганием топлива

По способам подачи воздуха все пиролизные котлы подразделяются на:

• работающие на естественной тяге (кислород в них поступает естественным путем через специальные отверстия);

• принудительной тяги: дозировка воздуха осуществляется с помощью дефлектора (дымника). расположенного на дымоходе, это механическое устройство имеет несколько наклонных плоскостей; при огибании воздухом таких препятствий в канале образуется разность давлений, при этом тяга усиливается; существенно увеличить тягу можно и с помощью электроустройств с турбинным принципом действия .

Дефлектор для печи

По виду топлива печи длительного горения могут подразделяться на:

• работающие на отработанном масле;• дровах;• угле.

Технические решения печей длительного горения

Схемы изделий довольно разнообразны, тем самым у конструкций значительно расширяется функционал. Существует два типа материалов для изготовления агрегата: железо и кирпич. Отопительные устройства из кирпича усовершенствовал Игорь Викторович Кузнецов. За основу он брал разработки Иосифа Самуиловича Подгородникова. Тем самым печи Кузнецова стали значительно отличаться повышенным КПД. С его конструкциями мы ознакомились в предыдущей статье. В этой же рассмотрим основные моменты изготовления металлических печей на дровах длительного горения своими руками со схемами.

Рассмотрим разновидности некоторых обогревательных устройств, выполненных из металла. Теплообмен в них осуществляется следующими способами:

через металлические стенки;
методом конвекции посредством воздушной рубашки;
через водяную рубашку.

Разновидности печей длительного горения:

«Лачинянка» – довольно-таки непростая конструкция, функционирующая на одной закладке угля до семи дней (требуется около 25 кг).
Печь на отработанном масле.
«Булерьян» – устройство для воздушного отопления.
«Бубафоня». Подобную конструкцию довольно легко изготовить, используя газовый баллон или металлическую бочку.

Основа для разработки печи длительного горения своими руками – чертежи. Информация о том, как правильно изготовить конструкцию, представлена сразу в нескольких статьях, ведь технологии выполнения работ довольно сложны и существенно отличаются друг от друга.

В статье Булерьян» своими руками читайте о том, как сделать печь самостоятельно. Там же представлены схемы и чертежи, доступные для скачивания, а также пошаговая инструкция по сборке и сварке.

Существует множество разновидностей печей на отработке. В гараже часто устанавливают устройство капельного типа. Массивный, но более долговечный вариант – печь на отработанном масле из газового баллона. Для отопления больших помещений по типу склада используют печь на отработке с водяным контуром.

«Бубафони» тоже бывают разными. Среди самых распространенных отмечают устройство из бочки и агрегат из газового баллона, который является более долговечным, так как его стенки толще и медленнее прогорают.

Печь лачинянка – что это?

Самое главное, что стоит знать про печь лачиняна – это то, что она может работать в двух режимах: и в пиролизном, и в обычном (как высокотемпературная печь). Кроме этого, ее универсальность подтверждается тем, что она может использоваться еще и для обогрева помещений больших площадей, бань, и для приготовления еды . В качестве топлива можно применять любой тип угля, торфа или пилетов.

Что же касается дров, то тут есть свои особенности. При пиролизном режиме работы необходимо загружать только лишь крупные поленья (или даже не колотый кругляк), а щели сверху засыпать щепками и опилками. Если между верхней частью печи и очагом горения будут щели – то печь перейдет в обычный режим работы (или в режим возгонки при недостатках воздуха). При обычном высокотемпературном режиме печь работает без каких-либо особенностей, не считая герметичности. В данном случае могут использоваться любые виды топлива.

https://youtube.com/watch?v=JAe6y2AEq8U

https://youtube.com/watch?v=BFR4RomjiEM

Существует несколько подвидов печи лачиняна:

2. Печь с высокой мощностью ПНГ-150 «Ника». Ее чертежи и описания представлены на странице ttps://comcon2.com/navigator/449/. Может работать как конвекционная печь и как печь с водяной рубашкой, отапливая помещения от 150 до 300 м.кв.

3. Печь ПНГ-50 «Лачинянка» — отапливает помещения до 50 м.кв. Именно ее мы и будем рассматривать в данной статье. Но более упрощенный вариант, чтобы детально изучить, понять, как она работает, узнать ее конструкцию.… При этом изучаемый вариант сохраняет все эксплуатационные достоинства печи лачинянка и доступен для самостоятельного изготовления дома, своими руками.

Пиролизная печь своими руками

Обладателям загородного дома, бани, дачной постройки или просто желающим обогревать свою обитель натуральным недорогим способом, несомненно, придется по душе пиролизная печь.

Вы скажете: «Чем, например, хуже камин или каменная печь?»

Конечно, каменные печи — это очень романтично и красиво. Однако, для того, чтобы установить в доме такую конструкцию, потребуется довольно много места, с подготовленным для нее фундаментом. Еще один недостаток каминов и каменок, в том, что для поддержания их горения надо непрерывно подкидывать внушительное количество растопочного материала.

Поэтому самый удобный вариант для доступного тепла в бане или жилище пиролизная печь.

Конечно, у такой печи, есть и свои преимущества и некоторые недостатки, последние ,правда, совсем незначительны.

Плюсы пиролизной печи.

Очень экономичный расход топлива. Она достигается за счет того, что такая печь работает не только на топливе, но и на газах, выделяющихся при его сгорании. За это свое свойство, пиролизная печь получила «второе имя» — газогенератор.
В качестве топлива для газогенератора можно использовать практически любой материал: от древесных отходов и старых журналов, до переработанного машинного масла и пластмассы
Минимальное количество выработанной сажи . Из–за того, что пиролизная печь перерабатывает по нескольку раз уже переработанные ею материалы, остатка в виде перегоревшего топлива практически не остается. Это очень экологичное решение отапливания жилища.
Высокий коэффициент полезности, до 80%. Даже если весь ваш дом, отапливает один парогенератор, во всех комнатах, даже при самых сильных морозах, вы сможете находиться в одной футболке.
Простота в управление системой печи. Без сомнений, с принципом управления этой техникой справится любой домочадец. Тем более она не требует к себе пристального внимания, вам всего–то надо установить мощность нагрева и изредка загружать топливо.
Вам не придется тратить деньги на топливо и думать куда бы выбросить бытовые отходы, не навредив при этом природе. Ваши отходы и есть топливо для пиролизной печи.

Хотя у данного альтернативного вида отопления масса достоинств, конечно, не обошлось здесь и без нескольких недостатков.

Если вы будете покупать уже готовый котел в специализированных магазинах, это обойдется вам в «копеечку».
Слишком влажное топливо, для такой печи ни в коем образе использовать нельзя.
Необходимо постоянное подключение газогенератора к электросети.

Как вы можете увидеть, в приведённых нами списках, достоинств у пиролизных печей все же больше, чем недостатков.

Пиролизный процесс

Прежде всего нужно разобраться в том, что такое пиролиз и каков принцип его работы. Процесс сжигания топлива проходит при недостатке кислорода. Лишь после сжигания кислород начинает вступать в реакцию. Если говорить об этом процессе подробнее, то он происходит так:

При наличии высокой температуры сжигание топлива сопровождается выделением из него газа.
Газ выделяется, как уже описывалось, при недостатке кислорода внутри печи.
Температуры сгорания для каждого топлива разные: например, для нефтяных продуктов температура сжигания должна быть на уровне 800-900°С, а для древесины будет достаточно 400-500°С.
При сгорании дерева появляются дополнительные продукты: древесный уголь, смола, метиловый спирт, уксусная кислота, ацетон и т.д. Некоторые из этих продуктов используются во вторичном и третичном процессе горения топлива.

Об авторе

Только приобретая чертежи у нас, Вы гарантированно получаете поддержку от автора — Сергея Лачиняна!

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
Далее проводится сварка друг с другом металлического круга и трубы.
Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.
