Погружные насосы для колодцев с автоматикой

Технические характеристики, которые следует учитывать при выборе насоса

В комплекте с каждым колодезным насосом для водоснабжения имеется технический паспорт от производителя, где содержится достаточное количество информации, полезной для будущего владельца насоса.

При изучении подобного приложения следует обратить внимание на следующие характеристики:

• Значение максимальной производительности, которая показывает, сколько литров воды насос поставляет за 1 минуту. Эта характеристика полностью зависит от мощности агрегата и пропускной способности трубы, по которой осуществляется транспортировка воды. Производительность следует сравнить с потребностью в воде.
• Глубина всасывания показывает, на какой глубине может работать агрегат для закачивания и транспортировки воды. Эту характеристику сравнивают с глубиной источника водоснабжения и динамическим уровнем.
• Максимальный напор показывает, какое максимальное расстояние может быть между точкой водозабора и самой верхней точкой водоразбора.

Что касается производительности насоса, то эту характеристику можно назвать самой важной. Она полностью должна соответствовать расходу воды при одновременном включении всех точек разбора воды или количеству воды, которое потребляется за один час.

Перед тем как выбрать погружной насос для колодца по производительности, необходимо принять во внимание еще один фактор – дебит источника водоснабжения. Дело в том, что некоторые источники водоснабжения не могут похвастаться стабильным количеством воды

По этой причине, определяя производительность требуемого насоса и периодичность его работы, в первую очередь смотрят на дебит колодца, а затем на расход воды.

Типы насосов

Погружное насосное оборудование используют главным образом для того, чтобы обеспечивать подачу воды в краны системы водоснабжения. При этом в зависимости от вида этого оборудования в основе его работы могут лежать разные принципы.

Наиболее востребованными видами подобных установок являются:

• вибрационные насосы;
• центробежные насосы.

Между ними существуют определенные различия.

Для создания давления в центробежном насосе используется шестеренка. Она вращается в процессе работы электродвигателя насоса. При её вращении возникают центробежные силы, которые осуществляют подъем воды вверх по шлангу.

Работа вибрационного насоса основана на совершенно другом принципе. Давление при его работе создается поршнем, который движется по шлангу вверх-вниз. Посредством катушки индуктивности, которая подключена к электрической сети 220В, создается переменное магнитное поле. При увеличении поля происходит притягивание поршня катушки, в результате вода заполняет рабочую камеру насоса. При уменьшении силы магнитного поля упругая пластина двигает поршень в обратную сторону. При этом происходит закрытие впускного клапана. Сам же поршень выдавливает из камеры воду.

Сравнение погружного оборудования с насосной станцией.

Насосная станция гораздо сложнее в использовании (насос не находится в воде), нежели погружной агрегат. Неисправный обратный клапан предполагает работу насоса в режиме «сухого хода». Чтобы избежать порчи оборудования нужно устанавливать дополнительный насос.

Готовая станция оснащена гидравлическим аккумулятором до 10 литров. При большой затрате воды (стирка, использование душа), активность оборудования более шести раз в минуту. Это негативно влияет на износостойкость. Станция качает воду с глубины, не превышающей 9 метров. Расположив станцию в скважине, а гидравлический аккумулятор дома можно получить автоматическую систему водоснабжения. Но она будет в два раза дороже, чем погружное оборудование.

Выбор насоса для скважины и колодца

При выборе насоса погружного типа в первую очередь необходимо определить, на какую высоту он будет опущен в колодец, поскольку именно от этого параметра зависит мощность оборудования. Если планируется применять его для неглубоких колодцев, высота которых до 20 м, то можно приобрести агрегат средней мощности. Если колодец имеет глубину не более 50 м, то следует выбирать аппарат, высота погружения которого не менее 20 м. Если используется глубина от 50 до 100 м, то высота подъема должна быть не менее 40 м.

При выборе насоса важно брать во внимание чистоту жидкости. Если в колодце или водоеме наблюдается вода с примесями, частичками грязи, то в этом случае рациональнее приобрести насос вибрационного типа, поскольку загрязнения не повлияют на качество работы и срок службы такого аппарата. Если в колодце или скважине чистая вода, нет разнообразных частичек грязи, в этом случае лучше применять центробежный насос, поскольку его мощность выше, вода будет качаться с большей скоростью

Если в колодце или скважине чистая вода, нет разнообразных частичек грязи, в этом случае лучше применять центробежный насос, поскольку его мощность выше, вода будет качаться с большей скоростью.

При постоянном водоснабжении лучше приобретать насос с верхним забором жидкости. В этом случае оборудование сильно не перегреется при низком погружении, а также не захватит частички грязи внизу водоема. Если уровень воды снизится, аппарат будет захватывать воздух, в результате насос выключится.

В любом случае автоматический погружной насос — это удачное приобретение, которое облегчит жизнь владельцам дачных домиков. С таким оборудованием в доме всегда будет вода, ее не придется вручную носить из колодца.

Модель DAB DIVERTRON 1000

Разработка итальянских конструкторов, которые создали классическое, но в то же время оптимизированное под современные требования исполнение колодезного насоса. Это решение выгодно для малых колодцев, поскольку может интегрироваться в проемы шириной 15 см. При этом объемы выкачивания воды регулируются в среднем от 0,5 до 5,5 м3/час. Как видно, производительность не самая высокая, что также обусловлено скромным размерами, но именно благодаря компактности агрегат может осуществлять стабильный подъем на высоту порядка 45 м.

Но и это не все достоинства, которыми обладает этот погружной насос для колодца с автоматикой. Италия – родина нескольких крупных производителей насосов, однако не все из них учитывают суровые погодные условия при эксплуатации оборудования. Разработчики DAB в рассматриваемой модели как раз сделали упор на ее применение холодной зимой. И материалы корпуса, и силовая начинка имеют специальные морозостойкие покрытия, что оберегает агрегат от промерзания.

Grundfos SQE 5–70

Глубинный насос разработан специально для бесперебойной подачи воды в ирригационную систему и трубопровод дома. Устройство обладает достаточной мощностью для наполнения закрытых и открытых резервуаров небольших размеров или станций водоснабжения за несколько часов.

Достоинства: защита от скачков напряжения, сухого хода и перегрева. К недостаткам можно отнести слишком большую мощность, что не позволяет подключать погружной насос к старым трубопроводам – вода, подаваемая под высоким давлением, может разорвать трубы или места с плохой герметизацией.

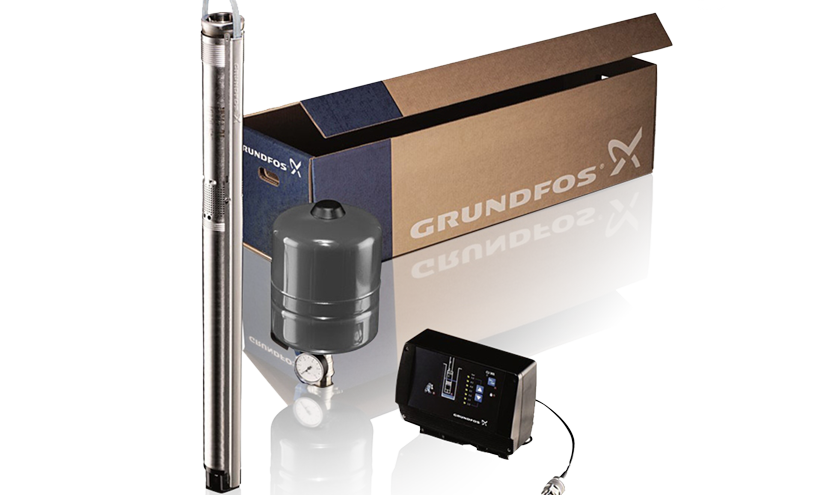

Комплект оборудования для скважины Grundfos SQE 5–70

Технические характеристики:

• Скорость подачи воды: 7,5 м³/час;
• Мощность мотора: 1,73 кВт;
• Стоимость: 6 тыс. рублей.

Особенности, плюсы и минусы каждого

Насосная станция для скважины или колодца представляет собой специфическую технику, состоящую из нескольких весьма важных деталей и компонентов:

• гидравлический аккумулятор;
• насос;
• реле, которое управляет включением и выключением насоса;
• система фильтрования воды от примесей;
• защитный клапан;
• трубы для подачи воды или мягкие их аналоги.

Более дорогие модели дополнительно оснащаются функциями защиты от перегревания и работы без воды.

Погружной насос был разработан для установки под водой внутри колодца

Чтобы оборудование эффективно работало, очень важно обеспечить действенную защиту, когда резко понижается уровень подземных вод. Поэтому специалисты по эксплуатации аналогичного оборудования советуют использовать систему типа поплавка, которая размыкает электрическую цепь, когда уровень воды резко понизится

Достоинства и недостатки станций

К преимуществу относятся:

• небольшие размеры гидравлического аккумулятора;
• легкая установка и разборка при необходимости;
• доступное обслуживание и выполнение ремонтных работ;
• демократическая стоимость.

Как и любая техника, они имеют специфические негативные качества:

• при установке внутри здания или в непосредственной близости, она издает весьма много шума, поэтому ее монтаж связан с существенными затратами на звукоизоляцию;
• высокое потребление электрической энергии;
• нужно утеплять на зиму и обеспечить постоянную вентиляцию помещения, где размещено оборудование;
• для забора воды с глубины более 8 м нужно устанавливать эжектор;
• электрический двигатель охлаждается только за счет перекачиваемой жидкости, поэтому он может отключиться — срабатывает система защиты от перегревания;
• иногда насос может выдавать низкий КПД, а использование более мощного агрегата приведет к перерасходу электрической энергии;
• малый срок эксплуатации;
• использование дополнительной системы фильтров, потому что эффективность работы зависит от чистоты воды.

По сравнению с погружными насосами, у станций производительность ниже, даже при стабилизации давления.

Плюсы и минусы насосов

Вначале рассмотрим положительные качества:

• бесшумная работа, т. к. двигатель находится под водой;
• могут поднимать воду с большой глубины до 40 м;
• компактность размеров изделия позволяет устанавливать его в скважине;
• весьма высокая эффективность работы;
• высокая надежность и большой срок эксплуатации;
• можно подбирать изделия исходя из водного напора;
• его расположение внутри колодца позволяет экономить место не только в доме, но и на территории приусадебного участка;
• при консервации на зимний период надо достать его из воды на поверхность, слить воду и закрыть отверстие всасывания.

Недостатки:

• каждое открытие кранов в доме, например, для того, чтобы помыть руки перед едой, набрать воды в чайник, вызывает запуск насоса, а каждое изделие рассчитано на определенное количество таких циклов;
• сложность проведения профилактических работ, потому что агрегаты монтируются внутри колодца, каждый раз его надо поднимать на поверхность для осмотра и техобслуживания;
• довольно высокая стоимость. технического обслуживания и ремонта.

Для скважин большой глубины рекомендуется устанавливать погружные центробежные насосы, чтобы исключить повреждение системы фильтрации и внутренних стенок скважинного колодца.

Зарубежные марки

Дачники и просто любители загородной жизни отдают предпочтение следующим маркам насосного оборудования от зарубежных производителей:

• Испанское насосное оборудование «ESPA» характеризуется стабильностью и выносливостью в работе, максимально приспособлено в эксплуатации в сложных климатических условиях российских регионов. Первыми агрегатами испанской фирмы «ESPA GROUP» были насосы центробежного типа. В настоящее время можно увидеть погружной колодезный насос и поверхностные станции от этого производителя.
• Итальянская фирма «PEDROLLO» занимается поставкой на российский рынок колодезных насосов глубинного типа и самовсасывающих поверхностных станций. Изделия этого производителя характеризуются сравнительно небольшой массой в сочетании с прочным корпусом и деталями. Производство осуществляется с использованием антикоррозионных материалов, которые соответствуют самым высоким экологическим требованиям.
• Германская насосная техника «KARCHER» представлена на рынке погружными насосами для колодцев и станциями водоснабжения с автоматикой и гидробаком. Насосная техника этого производителя отличается сборкой высокой точности и долгим эксплуатационным периодом.
• Специализация германской компании «GARDENA» — производство садового инвентаря и оборудования для сада и дачных участков. Здесь налажен выпуск садовых колодезных насосов для водоснабжения дома, которые могут забирать воду из неглубоких источников водоснабжения, а также скважинной насосной техники и автоматических напорных станций.
• Компанию «GRUNDFOS» из Дании можно назвать самым крупным производителем насосного оборудования. Изделия этого производителя отличаются износостойкостью и высокой степенью коррозионной защиты. Благодаря этим качествам поверхностный и глубинный насос для колодца пользуется огромной популярностью.
• Насосное оборудование итальянской компании «ZDS» относится к премиум-классу. Все агрегаты имеют уникальную систему защиты двигателя от перегрева, скачков напряжения и «сухого хода». Для всей продукции свойственна высокая производительность и возможность закачивать воду с легкими загрязнениями в виде мелких песчинок.

Устройство

Механизм действия и конструктивные особенности колодезного насоса зависят от его типа и условий эксплуатации. Выделим некоторые элементы:

• Корпус выполняет функцию защиты от факторов внешней среды и механических повреждений рабочих узлов. Выполнен он из высокопрочной стали и представляет собой цилиндр вертикального исполнения.
• Всасывающий патрубок предназначен чтобы нагнетать ж в рабочую область. Выполнен из коррозиестойкой стали или металлопластика.
• Проушина под трос – элемент удерживающий электронасос в колодце. Трос может быть смонтирован в защищенном исполнении или закладываться в трубопроводе.
• Двигатель – строение этого элемента зависит от типа изделия. К примеру, у вибрационного вида электротехническое устройство представляет собой катушку с ферромагнитным сердечником. В винтовых видах двигатель состоит из статора и ротора, приводящих механизм в действие.
• Шнур питания – кабель подачи электроэнергии. Прокладывается в защитном коробе или трубе.
• Диэлектрический компаунд обеспечивает надёжную и электробезопасную работу двигателя, а потому заливается в нижнюю часть устройства.
• Рабочий элемент присутствует всегда, но в зависимости от типа оборудования может представлять собой различные механизмы. У вибрационного типа это поршень, закрепленный на штоке. Центробежный агрегат для подачи воды оборудован рабочим колесом с лопастями. Винтовой тип оснащен шнеком.

• Обратный клапан – обязательный элемент любого погружного агрегата для колодца, так как предотвращает утечки жидкости из устройства в источник.
• Все водяные насосы оборудованы упорами, диафрагмами, муфтами, амортизаторами и другими механизмами, защищающими элементы от трения, удара, скольжения и механических повреждений внутри устройства.

Обзор лучших марок

Итальянская модель Pedrollo NKm 2/5. Сила напора — 90-100 м. Производительность — 4,7 м³/ч. Механизмы оснащаются датчиками уровня и автоматическими обратными клапанами. Корпус и основные элементы сделаны из нержавеющей стали. На выпускном патрубке расположен вентиль для регулировки объема жидкости.

Насосный агрегат Grundfos SB 3-45 AW. Глубина погружения — 10 м. оптимальная высота подъема — 45 м. Мощность — 3 м³/ч.

Водомет Джилекс 150/60 А. Максимальный напор — 60 м. Производительность — 4,5 м³/ч. Устройство предназначено для источников глубиной более 20 м.

Марка оборудования ZDS. Агрегаты отличаются безотказной работой даже в условиях повышенного содержания песка. Сила напора — 90-100 м. Производительность — 5,5 м³/ч.

Параметры для подбора насосного оборудования

Чтобы правильно выбрать насосную установку, необходимо знать о главных характеристиках этого оборудования и учитывать их при поиске установки. В этом случае можно избежать неверного выбора, а приобретенный насос обеспечит эффективную работу и стабильную подачу воды.

Плюсы и минусы центробежных установок

Вибрационные автоматические насосы превосходят центробежные установки в плане производительности в 3 раза. Модели, используемые для перекачивания чистой воды, могут служить более 5 лет. Если вода имеет примеси в виде ила и камешков небольшого размера, то при перекачивании такой жидкости срок службы насоса уменьшается в 10 раз. Если перекачивается вода с камешками размерами до 5 мм, то это может привести к повреждению этого оборудования, потребуется выполнение дорогостоящего ремонта. В настоящий момент средняя стоимость центробежного насоса составляет 7000 р.

Плюсы и минусы вибрационного оборудования

Использование такого оборудования для перекачивания мутной воды или жидкости, содержащей ил, а также камешки до 2 мм никак не влияет на надежность установки и продолжительность срока эксплуатации. Если вода, которую перекачивает насос, содержит камешки размером до 6 мм, то срок службы клапана и поршня установки сокращается на 15%. При абсолютной изношенности этих деталей их замена может быть произведена своими руками. Если говорить о стоимости вибрационного оборудования, то средний ценник на такие насосы составляет 1,5 тыс. руб.

Водоснабжение промышленных предприятий города

Как правило, бытовое и промышленное водоснабжение в городах осуществляется по единой схеме. Это связано с разбросанностью промышленных предприятий по территории. Даже если части из них не требуется очищенная вода питьевого качества, устраивать для них отдельные самостоятельные водопроводы бывает нецелесообразно.

Завод в черте города – распространенное явление

Но водоснабжение и канализация города строятся с тем расчетом, что на технические нужды такие предприятия тратят 30-50% от общего расхода воды.

Если же предприятие легко обеспечить технической водой для производственных нужд, то к городской магистрали оно не подключается. А для получения питьевой воды используют артезианские скважины.

Предприятия, расположенные на берегу водоема, воду для производственных нужд берут прямо из него

Противопожарный водопровод на предприятиях чаще всего объединяется не с производственным, а с хозяйственно-питьевым. Это обусловлено тем, что последний охватывает большую часть потребителей, он более протяженный и разветвленный. А инструкция по поддержанию в нем постоянного напора менее требовательна, чем в случае с производственной водопроводной сетью.

Рассмотрим разные схемы, по которым предприятия водоснабжения города подключают к своим сетям производственные объекты. При их выборе учитываются три параметра: гарантированный напор в городской сети (Нг), требуемый предприятию напор для хозяйственно-питьевых нужд (Нтр.хоз) и нужд пожаротушения (Нтр.пож).

Если гарантированный напор выше требуемых питьевого и противопожарного (Нтр.хоз  Нтр.пож), выполняется обычное подключение к городской магистрали без повысительных насосов от двух точек.

Водоотведение и водоснабжение города и предприятия работают без участия промежуточного оборудования

• Если городское хозяйство водоснабжение питьевое обеспечивает в полном объеме, но напора в сети недостаточно для тушения пожаров на предприятии (Нтр.хоз < Нг < Нтр.пож), то на линии хозяйственно-питьевого водопровода устанавливается резервуар 2 и насосная станция с пожарными насосами 1.
• В случае пожара они забирают недостающую воду из резервуара и подают в сеть с требуемым напором. А обратные клапаны 3 предотвращают работу насосов на себя и утекание воды из сети предприятия в городскую сеть.

Схема подключения с пожарным резервуаром

• Если структура водоснабжения города такова, что не может обеспечить гарантированным напором ни пожаротушение на предприятии, ни его хозяйственно-бытовые нужды (Нтр.хоз > Нг < Нтр.пож), то из обеих точек подключения вода собирается в резервуар 2, откуда она с помощью повысительных насосов 1 подается потребителям.
• Резервуар должен содержать неприкосновенный запас воды на случай тушения пожара, не расходуемый на другие потребности завода.

Схема с резервуаром и повысительной насосной станцией

На самом предприятии поступающая из городской магистрали вода тоже может распределяться по разным схемам, но они будут описаны в другой статье.

Как правильно выбрать и на что обратить внимание при покупке насоса

Выбрать погружной насос для колодца можно на основе следующих параметров:

1. Материал корпуса и внутренних компонентов. Рекомендуется выбирать изделия с корпусом из нержавеющей стали и деталями из высокопрочных полимеров. Упрощенные модификации изготовлены из силумина, который хорошо выдерживает воздействие воды. Следует учитывать конструкцию обмоток электродвигателя — хороший насос оснащается медными кабелями. Если обмотки статора и ротора изготовлены из алюминиевого провода с поверхностным напылением меди, то такой агрегат покупать не рекомендуется.
2. Производительность агрегата. Она не должна превышать скорость естественного восполнения уровня воды.
3. Наличие предохранительных устройств, отключающих подачу питания при падении уровня воды. Например, насос с поплавком, связанным с выключателем, автоматически включает или выключает подачу жидкости. Учитывается допустимая глубина колодца, этот параметр указывается в технической документации, прилагаемой к помпе.
4. Напор жидкости в магистрали. При его расчете учитывается протяженность и высота установки водопроводных труб, а также потери на поддержание давления в каналах.
5. Допустимый размер частиц песка, подаваемых вместе с потоком жидкости.
6. Температура воды и окружающей среды. Рекомендуется приобретать изделия, выдерживающие нагрев до 35-40°С.

Вывод

Автоматические колодезные насосы применяются в составе гидропневматической или электронной системы водоснабжения для колодца. При этом их автоматика представляет собой внешнее реле, подключаемое к помпе, либо электронный блок, монтируемый внутрь корпуса устройства.

Насосы для колодцев с автоматикой могут быть поверхностного или погружного типа. В первом случае они оборудуются гидроаккумулятором и реле давления. Их можно приобрести по отдельности или единым блоком, который называют насосной станцией. Что касается погружных устройств, то они имеют встроенные датчики и электромеханическое управление.

Выбирая подходящий аппарат, следует в первую очередь обратить внимание на те марки, которые пользуются успехом у покупателей. Их полный перечень был приведен выше

Выбирать конкретную модель нужно на основе ее основных технических параметров. К ним относится производительность, высота подачи и максимальный напор.

Рекомендуем вам просмотреть видео в этой статье. Оно сообщит вам дополнительные сведения по рассматриваемой теме.
